Cambium Force 400 на платформе 802.11ax (Wi-Fi 6) для каналов точка-точка

[slv700]

Cambium Networks выпускает на рынок оборудование нового поколения серии   ePMP 4000-й серии   на платформе  Wi-Fi 6 ( стандарт 802.11 ax).

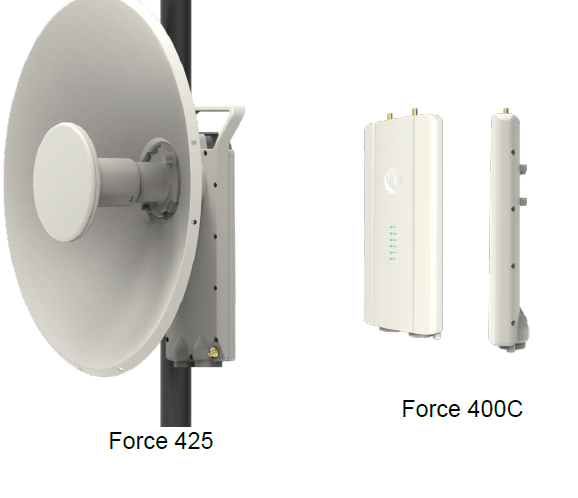

Оборудование  представлено в трех вариантах исполнения и комплектации

- Force 400C  с разъемами под внешнюю антенну,

- Force 425 с  интегрированной антенной dish 25dBi,

- Force 425 with Range Extender ( 28 dBi dish).







Устройство имеет выходную мощность   Tx= 26 dBm, поддерживает каналы 20/40/80  МГц в   расширенном диапазоне частот 4.9-6.135 GHz.  Ключевой особенностью нового поколения устройств ePMP серии 4000 на базе Wi-Fi 6 является  поддержка протокола  OFDMA c радиосигналом   OFDM  FFT 512  (  c 512 поднесущими), что дает системе высокую помехоустойчивость и  позволяет  работать при  частичном   ( NearLOS ) и полном ( NLOS ) отсутcтвии  прямой видимости ( перекрытой зоны Френеля ).  Например,  оборудование стабильно работает  при сильных переотражениях собственного радиосигнала от подстилающей поверхности, в том числе на линках над водой.

   Максимальная пропускная способность оборудования Force 425/400C на модуляции 1024 QAM    в канале шириной 80 МГц составляет 1 Gbps.

Пакетная производительность   Force 425/400C -200K pps.

Устройство  помимо Ethernet 1Gbps имеет  оптический SFP порт,  поддерживающий  также GPON.



[slv700]

Ниже представлен  пример работы  Force 425 на  дальности 9 км.

Линк находится в опытной эксплуатации - подает канал в поселок, где  распределительная сеть на PON и  ePMP Cambium.

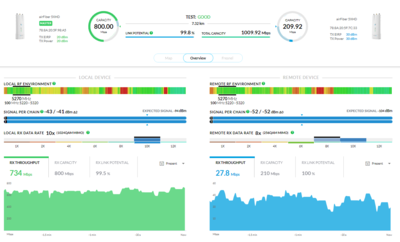

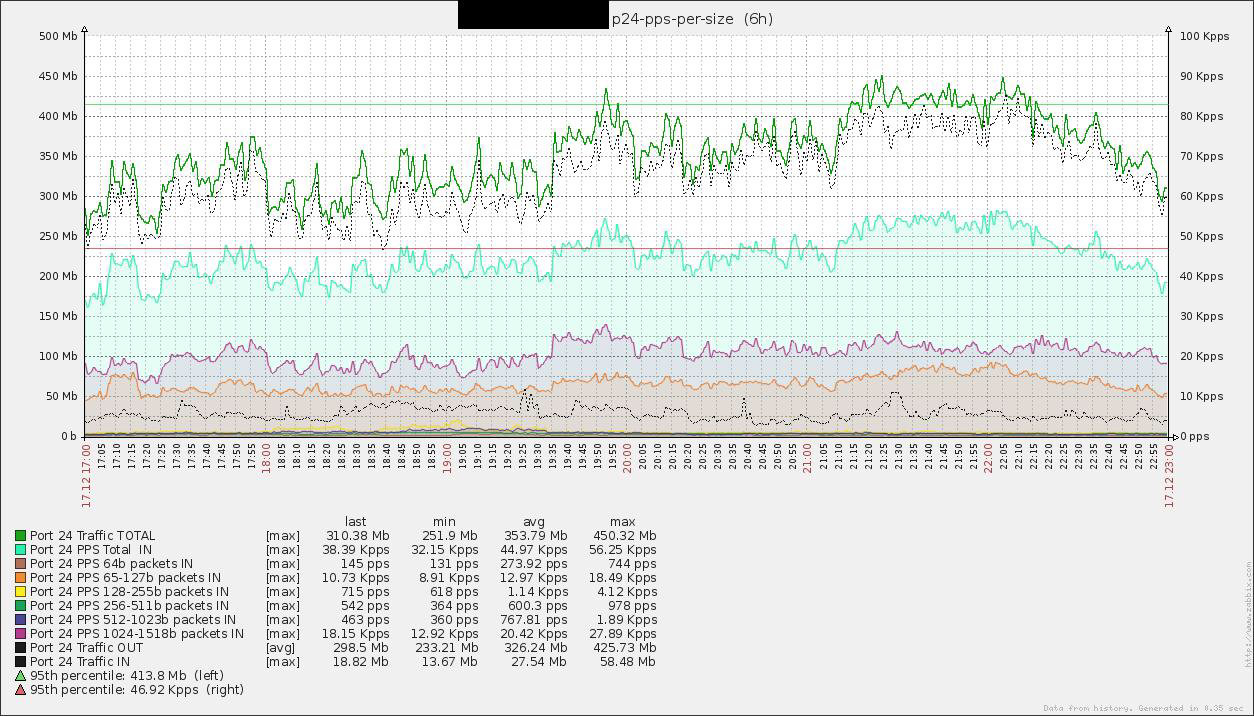

Вот живой реальный трафик DL 425+ UL 25 Mbps =450 Mbps в канале шириной 40 МГц. Максимальная пропускная способность данного канала 500 Mbps.

Вот работа в канале 20 Мгц . Живой реальный трафик DL 210+ UL 20 Mbps= 230Mbps



Задержка в канале под нагрузкой.

40 bytes from 10.202.18.99: icmp_req=1 ttl=64 time=4.27 ms
40 bytes from 10.202.18.99: icmp_req=2 ttl=64 time=2.69 ms
40 bytes from 10.202.18.99: icmp_req=3 ttl=64 time=8.55 ms
40 bytes from 10.202.18.99: icmp_req=4 ttl=64 time=3.50 ms
40 bytes from 10.202.18.99: icmp_req=5 ttl=64 time=3.73 ms
40 bytes from 10.202.18.99: icmp_req=6 ttl=64 time=4.82 ms
40 bytes from 10.202.18.99: icmp_req=7 ttl=64 time=6.54 ms
40 bytes from 10.202.18.99: icmp_req=8 ttl=64 time=2.44 ms
40 bytes from 10.202.18.99: icmp_req=9 ttl=64 time=2.65 ms
40 bytes from 10.202.18.99: icmp_req=10 ttl=64 time=7.32 ms
40 bytes from 10.202.18.99: icmp_req=11 ttl=64 time=2.48 ms
40 bytes from 10.202.18.99: icmp_req=12 ttl=64 time=8.79 ms
40 bytes from 10.202.18.99: icmp_req=13 ttl=64 time=8.94 ms
40 bytes from 10.202.18.99: icmp_req=14 ttl=64 time=7.61 ms
40 bytes from 10.202.18.99: icmp_req=15 ttl=64 time=8.19 ms
40 bytes from 10.202.18.99: icmp_req=16 ttl=64 time=3.52 ms
40 bytes from 10.202.18.99: icmp_req=17 ttl=64 time=8.59 ms
40 bytes from 10.202.18.99: icmp_req=18 ttl=64 time=2.77 ms
40 bytes from 10.202.18.99: icmp_req=19 ttl=64 time=3.62 ms
40 bytes from 10.202.18.99: icmp_req=20 ttl=64 time=3.18 ms

--- 10.202.18.99 ping statistics ---
20 packets transmitted, 20 received, 0% packet loss, time 19032ms
rtt min/avg/max/mdev = 2.443/5.214/8.949/2.449 ms

Цену спрашивайте в местных магазинах и  у дистрибуторов, она на локальных  рынках из-за разных налогов и пошлин -разная. Для ориентировки на порядок цен , например,  Force 425  ( в комплекте с антенной)- MSRP  $399

latency_20MHz_200M.txt

[straus]

Ну чё, камбиум вполне неплохое недорогое оборудование. Если нет денег на нормальное - можно и камбиум временно пользовать. Не глючит, как микротик, и дешевле брендов вроде тплинка и длинка... Уф.


[adsl]

1 час назад, straus сказал:

 и дешевле брендов вроде тплинка и длинка... Уф.


А у них есть что-то аналогичное?



1 час назад, slv700 сказал:

40 bytes from 10.202.18.99: icmp_req=20 ttl=64 time=3.18 ms

Простите если путаю, но Вы ведь советовали тестировать достаточно большими пакетами в 1500 байт.

[slv700]

2 часа назад, adsl сказал:

Простите если путаю, но Вы ведь советовали тестировать достаточно большими пакетами в 1500 байт.

Есть и такие
Пакеты  1470 байт.  Задержка в канале на реальным коммерческим трафике DL 300-350 Mbps + UL 30Mbps.

Ping Results

PING 10.202.18.104 (10.202.18.104) 1470(1498) bytes of data.
1478 bytes from 10.202.18.104: icmp_req=1 ttl=64 time=2.79 ms
1478 bytes from 10.202.18.104: icmp_req=2 ttl=64 time=2.85 ms
1478 bytes from 10.202.18.104: icmp_req=3 ttl=64 time=2.36 ms
1478 bytes from 10.202.18.104: icmp_req=4 ttl=64 time=2.94 ms
1478 bytes from 10.202.18.104: icmp_req=5 ttl=64 time=2.11 ms
1478 bytes from 10.202.18.104: icmp_req=6 ttl=64 time=2.30 ms
1478 bytes from 10.202.18.104: icmp_req=7 ttl=64 time=2.28 ms
1478 bytes from 10.202.18.104: icmp_req=8 ttl=64 time=1.93 ms
1478 bytes from 10.202.18.104: icmp_req=9 ttl=64 time=2.67 ms
1478 bytes from 10.202.18.104: icmp_req=10 ttl=64 time=2.69 ms
1478 bytes from 10.202.18.104: icmp_req=11 ttl=64 time=2.46 ms
1478 bytes from 10.202.18.104: icmp_req=12 ttl=64 time=2.49 ms
1478 bytes from 10.202.18.104: icmp_req=13 ttl=64 time=2.45 ms
1478 bytes from 10.202.18.104: icmp_req=14 ttl=64 time=2.42 ms
1478 bytes from 10.202.18.104: icmp_req=15 ttl=64 time=2.73 ms
1478 bytes from 10.202.18.104: icmp_req=16 ttl=64 time=2.83 ms
1478 bytes from 10.202.18.104: icmp_req=17 ttl=64 time=2.91 ms
1478 bytes from 10.202.18.104: icmp_req=18 ttl=64 time=2.61 ms
1478 bytes from 10.202.18.104: icmp_req=19 ttl=64 time=2.91 ms
1478 bytes from 10.202.18.104: icmp_req=20 ttl=64 time=4.12 ms

--- 10.202.18.104 ping statistics ---
20 packets transmitted, 20 received, 0% packet loss, time 19028ms
rtt min/avg/max/mdev = 1.935/2.646/4.125/0.439 ms



[slv700]

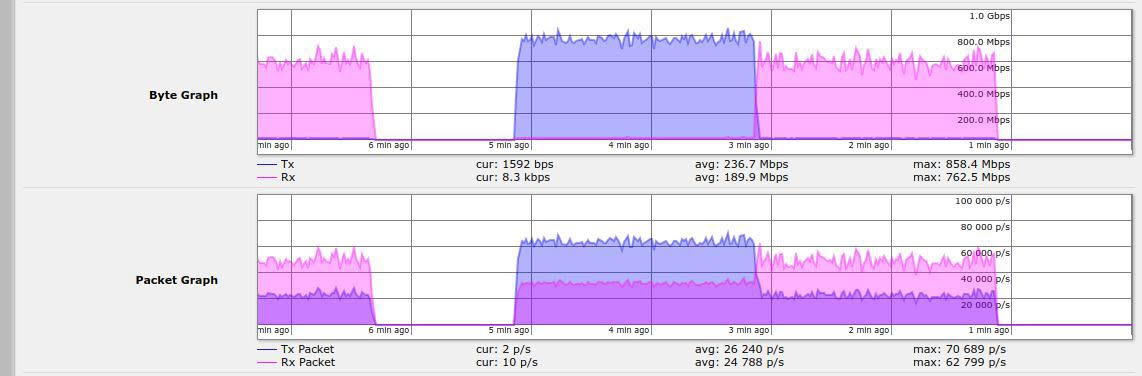

Тест симплекс Iperf TCP, канал 80 МГц, модуляции 1024QAM5/6 -1024QAM3/4

Скорость Download 860 Mbps, Upload 760Mbps в симплексе.



[slv700]

Трафик DL 500Mbps

Задержка

Ping Results

PING 10.202.18.99 (10.202.18.99) 1470(1498) bytes of data.
1478 bytes from 10.202.18.99: icmp_req=1 ttl=64 time=3.24 ms
1478 bytes from 10.202.18.99: icmp_req=2 ttl=64 time=2.76 ms
1478 bytes from 10.202.18.99: icmp_req=3 ttl=64 time=2.73 ms
1478 bytes from 10.202.18.99: icmp_req=4 ttl=64 time=2.72 ms
1478 bytes from 10.202.18.99: icmp_req=5 ttl=64 time=4.25 ms
1478 bytes from 10.202.18.99: icmp_req=6 ttl=64 time=2.80 ms
1478 bytes from 10.202.18.99: icmp_req=7 ttl=64 time=2.62 ms
1478 bytes from 10.202.18.99: icmp_req=8 ttl=64 time=2.80 ms
1478 bytes from 10.202.18.99: icmp_req=9 ttl=64 time=2.62 ms
1478 bytes from 10.202.18.99: icmp_req=10 ttl=64 time=3.95 ms
1478 bytes from 10.202.18.99: icmp_req=11 ttl=64 time=2.95 ms
1478 bytes from 10.202.18.99: icmp_req=12 ttl=64 time=2.74 ms
1478 bytes from 10.202.18.99: icmp_req=13 ttl=64 time=5.65 ms
1478 bytes from 10.202.18.99: icmp_req=14 ttl=64 time=2.22 ms
1478 bytes from 10.202.18.99: icmp_req=15 ttl=64 time=2.74 ms
1478 bytes from 10.202.18.99: icmp_req=16 ttl=64 time=4.13 ms
1478 bytes from 10.202.18.99: icmp_req=17 ttl=64 time=2.97 ms
1478 bytes from 10.202.18.99: icmp_req=18 ttl=64 time=3.00 ms
1478 bytes from 10.202.18.99: icmp_req=19 ttl=64 time=2.43 ms
1478 bytes from 10.202.18.99: icmp_req=20 ttl=64 time=3.01 ms

--- 10.202.18.99 ping statistics ---
20 packets transmitted, 20 received, 0% packet loss, time 19028ms
rtt min/avg/max/mdev = 2.222/3.120/5.656/0.781 ms



В планах ( завтра)  довести трафик до DL 750-800 Mbps путем подключения к каналу  многоквартирных домов и малых населенных пунктов (50-100 дворов).

Загрузку канала выложим.

[planhima]

@slv700 Подскажите когда будет доступно для покупки, будет ли предзаказ и какова цена?

Edited January 21, 2021 by planhima

[slv700]

4 часа назад, planhima сказал:

@slv700 Подскажите когда будет доступно для покупки, будет ли предзаказ и какова цена?



Обращайтесь в магазины- официальным реселлерам и к  официальным дистрибуторам продукции Cambium в вашей стране.

Список официальных дистрибуторов  в каждой стране есть   на оф.сайте Cambium.  Всех их, включая магазины розничных продаж, также вы легко найдете погуглив в Интернет,





[slv700]

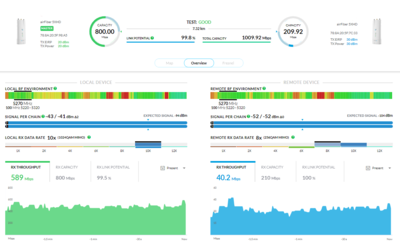

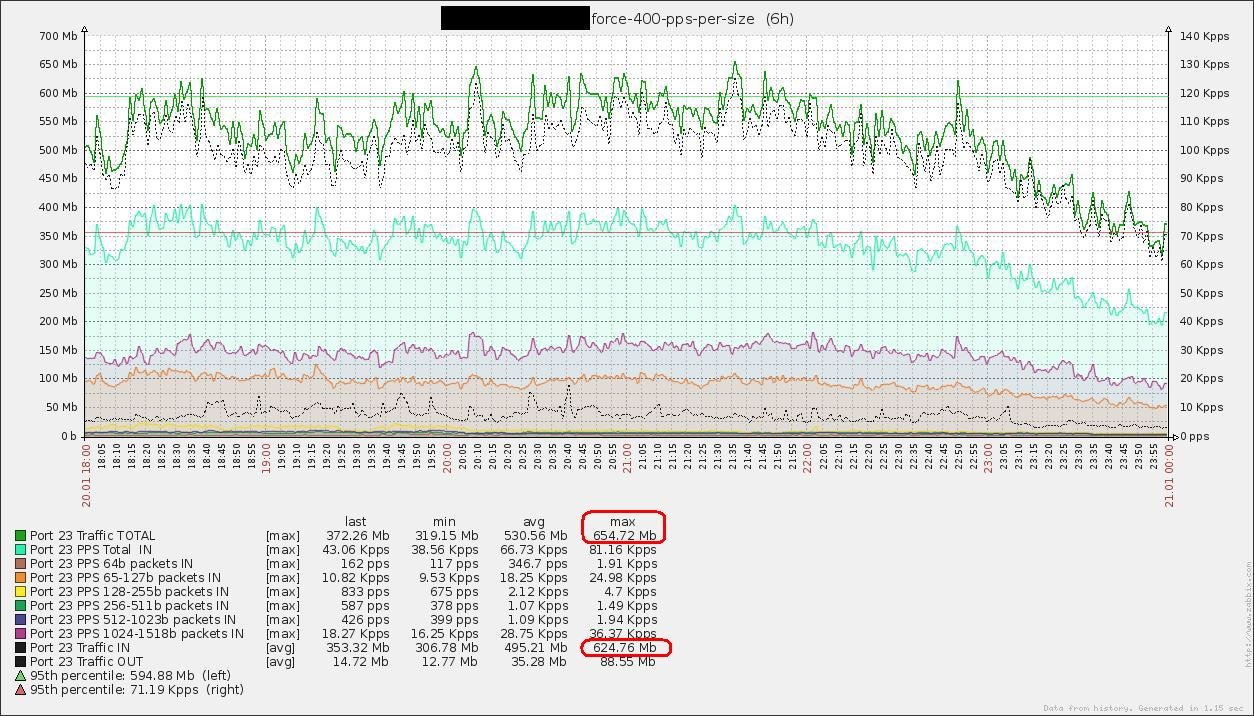

Аплинк в поселок на Force 425  на 9км , канал 80Мгц,  пропустил 650Mbps UL+DL реального коммерческого трафика. Сегодня подключили  к каналу еще нагрузку  трафиком 100-150Мbps. Вечером снимем скрины загрузки канала.

Вчера было так.

[planhima]

13 часов назад, planhima сказал:

@slv700 Подскажите когда будет доступно для покупки, будет ли предзаказ и какова цена?



Предзаказа пока нет. Как только сделают сертификаты их начнут завозить, примерно по времени это займет около 2-х месяцев. Force 400 серии - $450+-. В мае купить можно будет скорее всего

[slv700]

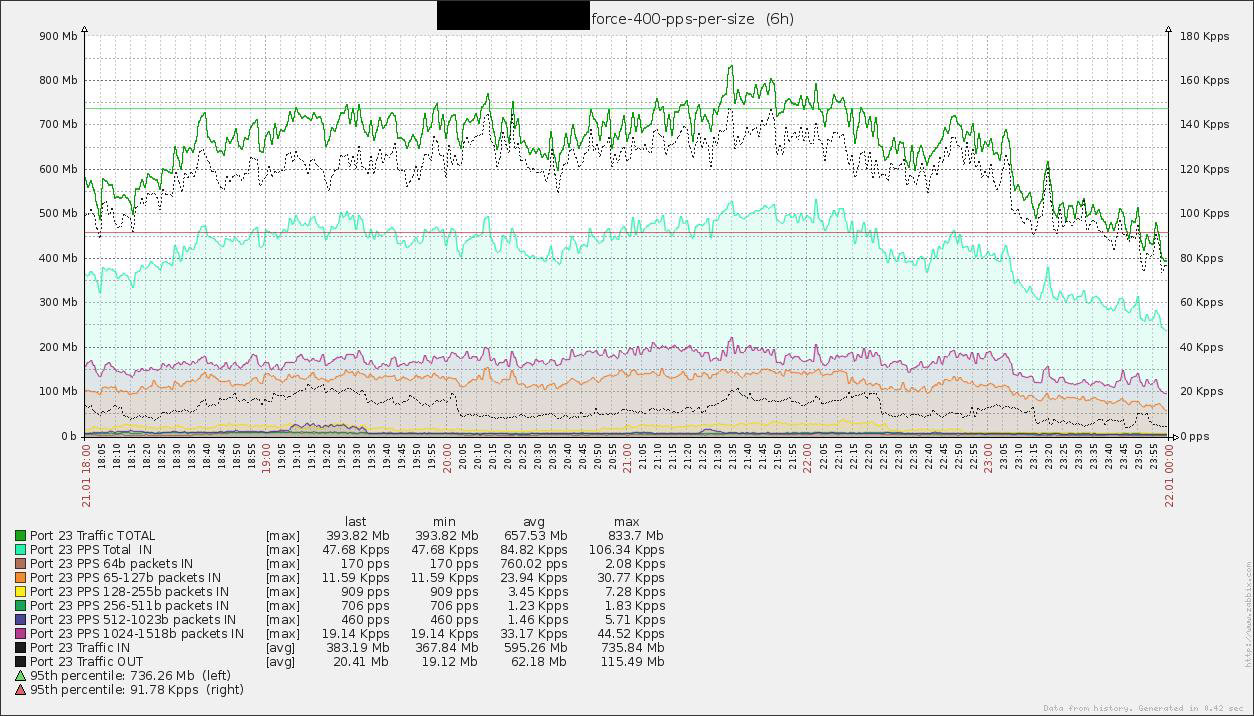

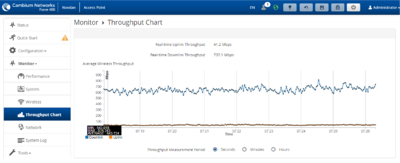

Вот результаты работы 9 км линка на Force 425 в канале 80 Мгц.

Канал пропустил реального коммерческого трафика Download 735Mbps+ Upload 100 Mbps = 835Mbps

[slv700]

Задержка под полной нагрузкой

PING 10.202.18.99 (10.202.18.99) 1470(1498) bytes of data.
1478 bytes from 10.202.18.99: icmp_req=1 ttl=64 time=2.50 ms
1478 bytes from 10.202.18.99: icmp_req=2 ttl=64 time=6.49 ms
1478 bytes from 10.202.18.99: icmp_req=3 ttl=64 time=6.64 ms
1478 bytes from 10.202.18.99: icmp_req=4 ttl=64 time=3.54 ms
1478 bytes from 10.202.18.99: icmp_req=5 ttl=64 time=2.12 ms
1478 bytes from 10.202.18.99: icmp_req=6 ttl=64 time=5.29 ms
1478 bytes from 10.202.18.99: icmp_req=7 ttl=64 time=2.90 ms
1478 bytes from 10.202.18.99: icmp_req=8 ttl=64 time=3.79 ms
1478 bytes from 10.202.18.99: icmp_req=9 ttl=64 time=5.33 ms
1478 bytes from 10.202.18.99: icmp_req=10 ttl=64 time=4.91 ms
1478 bytes from 10.202.18.99: icmp_req=11 ttl=64 time=4.12 ms
1478 bytes from 10.202.18.99: icmp_req=12 ttl=64 time=5.46 ms
1478 bytes from 10.202.18.99: icmp_req=13 ttl=64 time=4.43 ms
1478 bytes from 10.202.18.99: icmp_req=14 ttl=64 time=5.06 ms
1478 bytes from 10.202.18.99: icmp_req=15 ttl=64 time=4.56 ms
1478 bytes from 10.202.18.99: icmp_req=16 ttl=64 time=4.28 ms
1478 bytes from 10.202.18.99: icmp_req=17 ttl=64 time=6.06 ms
1478 bytes from 10.202.18.99: icmp_req=18 ttl=64 time=4.56 ms
1478 bytes from 10.202.18.99: icmp_req=19 ttl=64 time=6.72 ms
1478 bytes from 10.202.18.99: icmp_req=20 ttl=64 time=6.17 ms

--- 10.202.18.99 ping statistics ---
20 packets transmitted, 20 received, 0% packet loss, time 19026ms
rtt min/avg/max/mdev = 2.129/4.752/6.729/1.305 ms

[slv700]

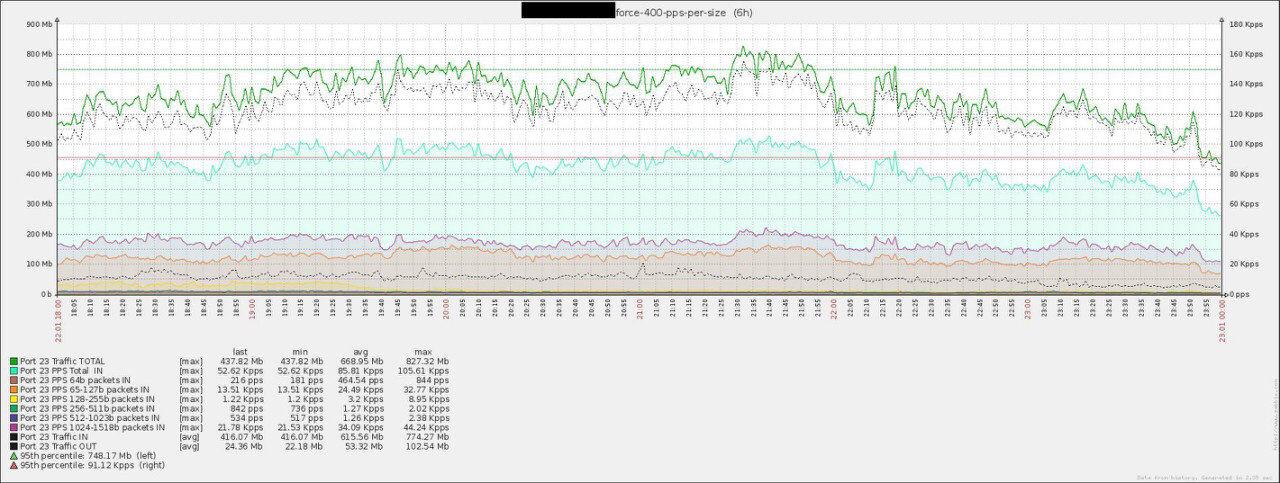

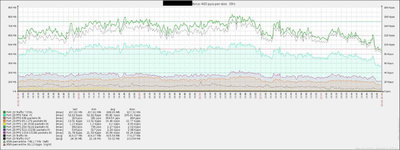

Вот трафик за вчера



 Нагрузка в прайм-тайм примерно такая же как позавчера. Задержка под такой нагрузкой тоже без изменений.

Повышать нагрузку более наверное  не будем. Ну может быть получим еще +50М, но это уже не имеет принципиального значения.

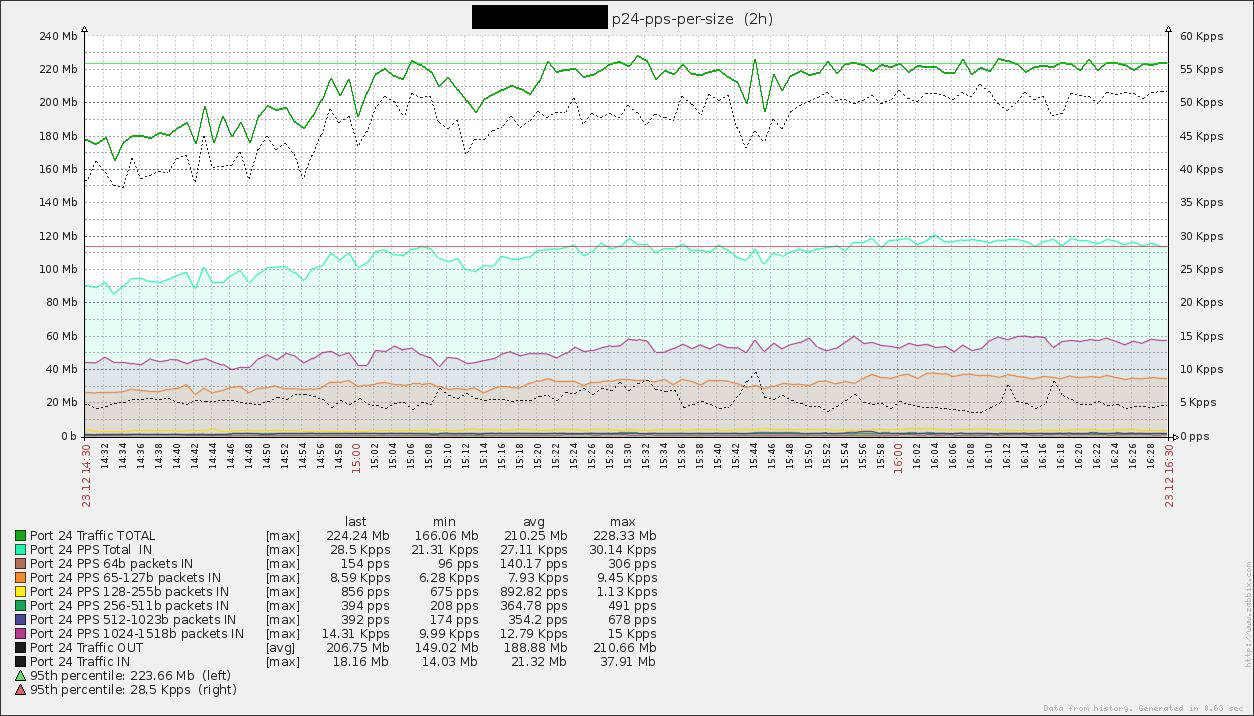

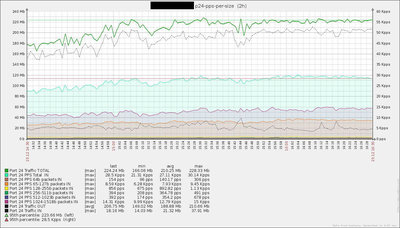

Вот ранее не публиковавшийся трафик в 20 МГц на этом же линке.  Трафик 230 Mbps UL+DL.

Выводы

 Получены  такие скорости реального коммерческого трафика (пропускная способность  канала связи ) на    новом поколении оборудования Cambium ePMP  Force 400C/425  на дальности 9 км:

-835Mbps UL+DL  в 80 МГц

-450 Mbps UL+DL  в 40 МГц

-230Mbps  UL+DL  в 20 МГц

Средняя задержка  под нагрузкой  RTT = 5 ms

[planhima]



@slv700 Говорят что продукт задерживается из-за поставок комплектующих. Это правда что есть проблемы с микросхемами?

Edited April 26, 2021 by planhima

[fractal]

3 часа назад, planhima сказал:

Говорят что продукт задерживается из-за поставок комплектующих. Это правда что есть проблемы с микросхемами?

Дак сейчас на всем рынке проблемы с этим, все задерживают

[slv700]

В 26.04.2021 в 05:02, planhima сказал:



@slv700 Говорят что продукт задерживается из-за поставок комплектующих. Это правда что есть проблемы с микросхемами?



Сейчас увеличились сроки поставок по всем продуктам и у всех вендоров.

Что касается Force 400C/425 то мы завезли первую  партию и начали  продажи ( на своем рынке) этого замечательного продукта

[weedman]

В 28.04.2021 в 14:07, slv700 сказал:

Сейчас увеличились сроки поставок по всем продуктам и у всех вендоров.

Что касается Force 400C/425 то мы завезли первую  партию и начали  продажи ( на своем рынке) этого замечательного продукта

какая цена для конечного покупателя?

[slv700]

Мы находимся не в РФ

[alexzd]

Приобрели,установили! Работает отлично!Нареканий нет!

[fractal]

13 часов назад, alexzd сказал:

Приобрели,установили! Работает отлично!Нареканий нет!

Можете поделиться результатами? ширина канала, уровни, дальность, нагрузка на пролет, джиттер? если можно, то скрины

[alexzd]

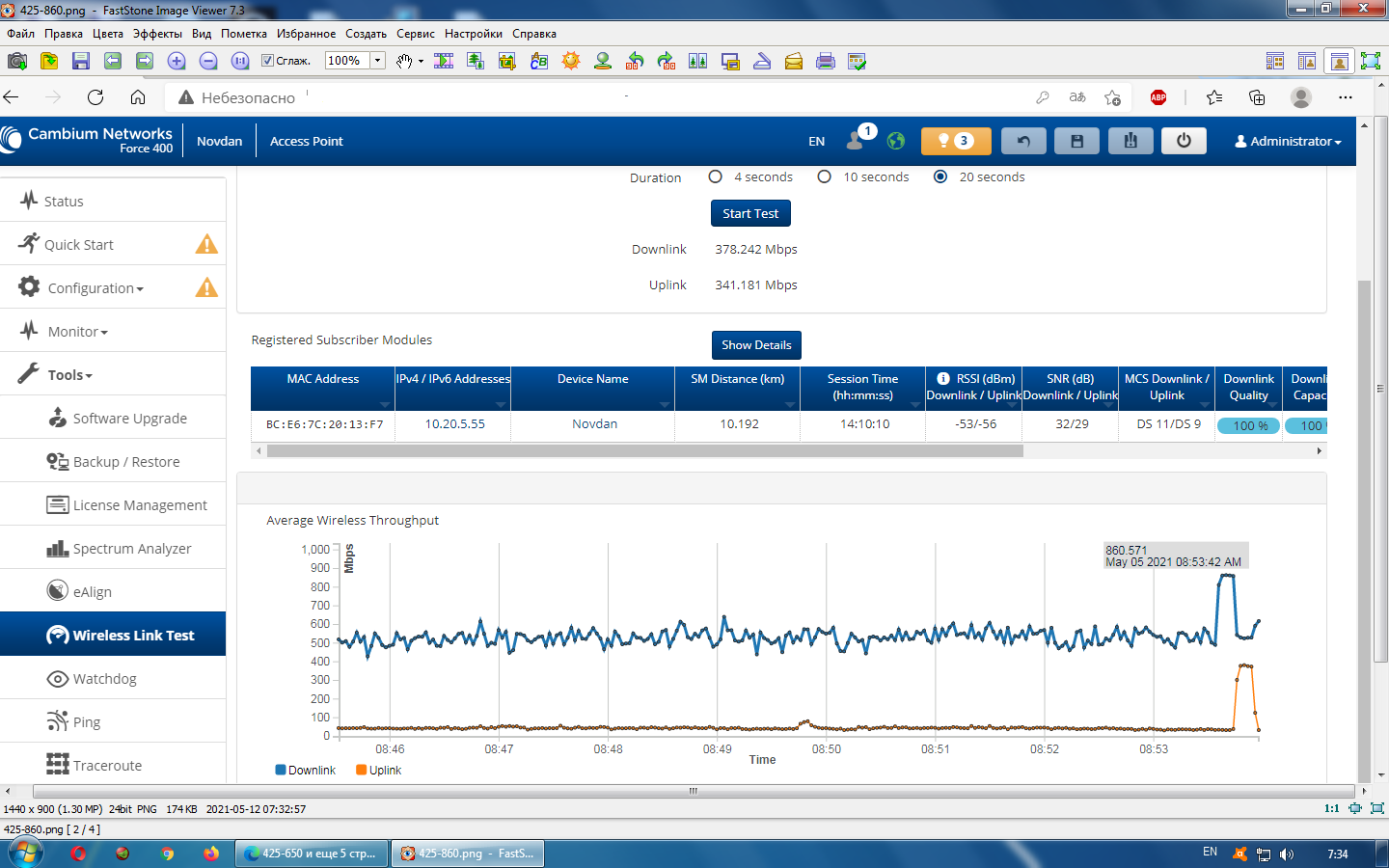

расстояние линка 11 км! ширина  канала 80 мггц! уровень в пределах 53-55 дб!по встроенному спидтесту 850-870 мбит!в данный момент живого трафика в пиках до 670 мбит !

До этого стояли файберы 5! Уперались в 540  потолок!



[weedman]

Есть какой-то сервис в интернете эмулирующий интерфейс камбиума для ознакомления?

[alexzd]

41 минуту назад, weedman сказал:

Есть какой-то сервис в интернете эмулирующий интерфейс камбиума для ознакомления?

Поверьте там все очень просто)

[weedman]

2 часа назад, alexzd сказал:

Поверьте там все очень просто)

Верю. Я не ищу простоты, я хочу посмотреть что есть и чего нет
