Добрый день.

Проблема в следующем:

Наступили морозы (температура опускается до -40) и на рефлектограмме при измерении на длине 1550нм удручающая картина. На всех муфтах присутствует затухание где-то больше где-то меньше. Но в итоге линки на cwdm все лежат. При измерении на 1310 нм рефлектограмма чистая. Кабель проложен воздухом по опорам ГЭТ и опорам освещения.

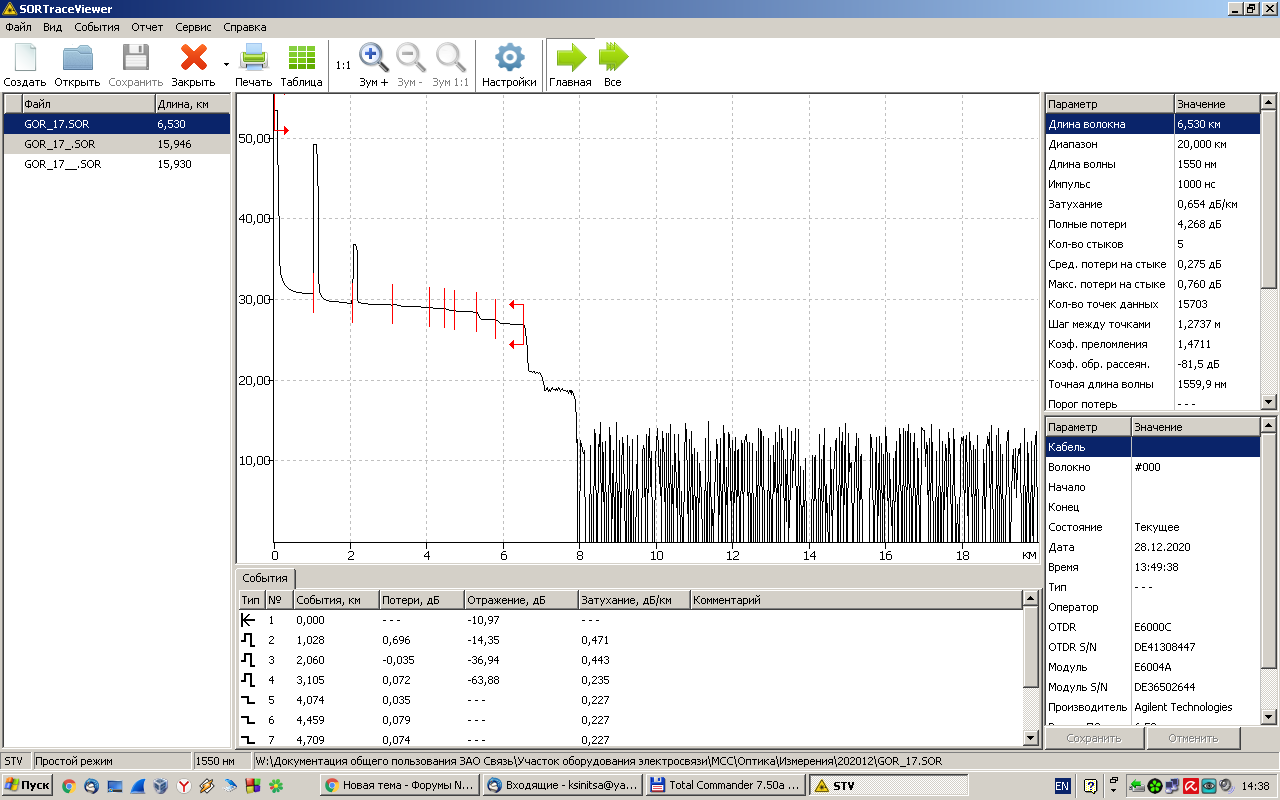

это утром.

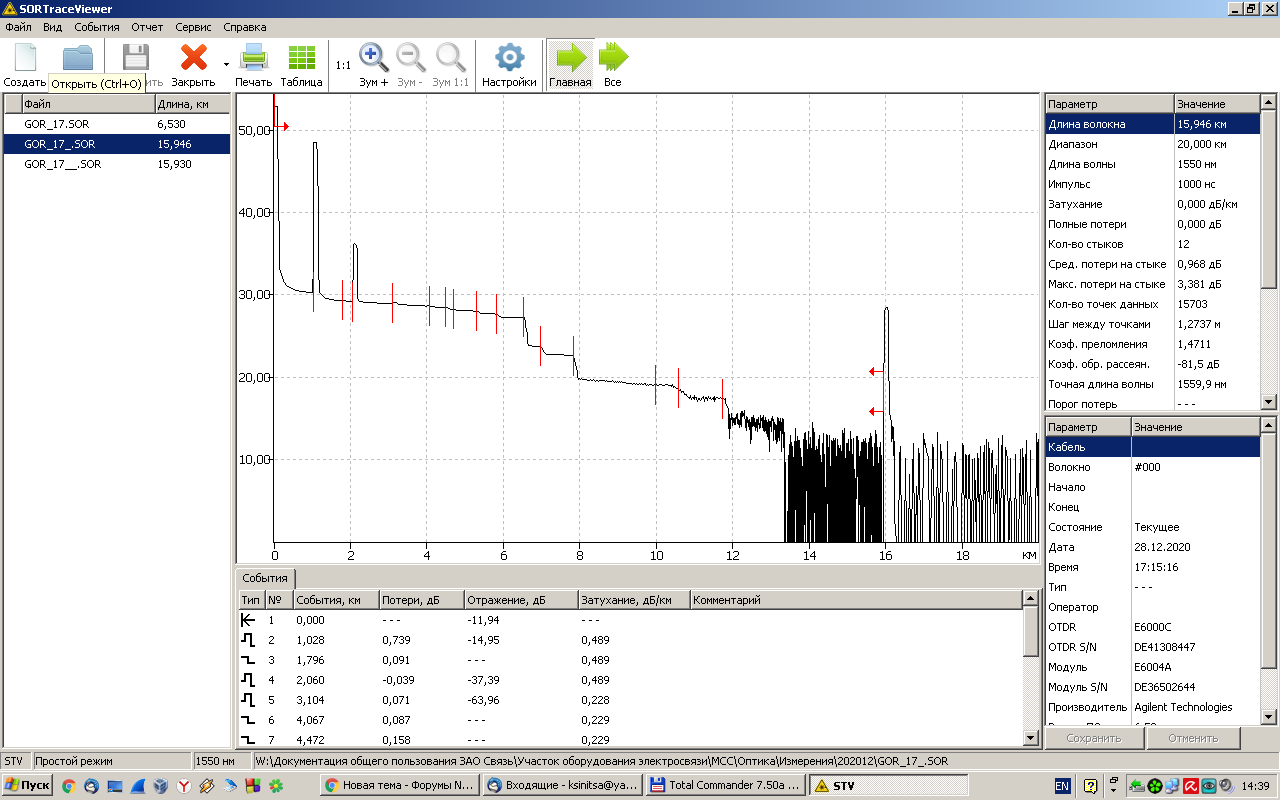

это после обеда. Температура поднялась на 5 градусов, ну и светит солнце.

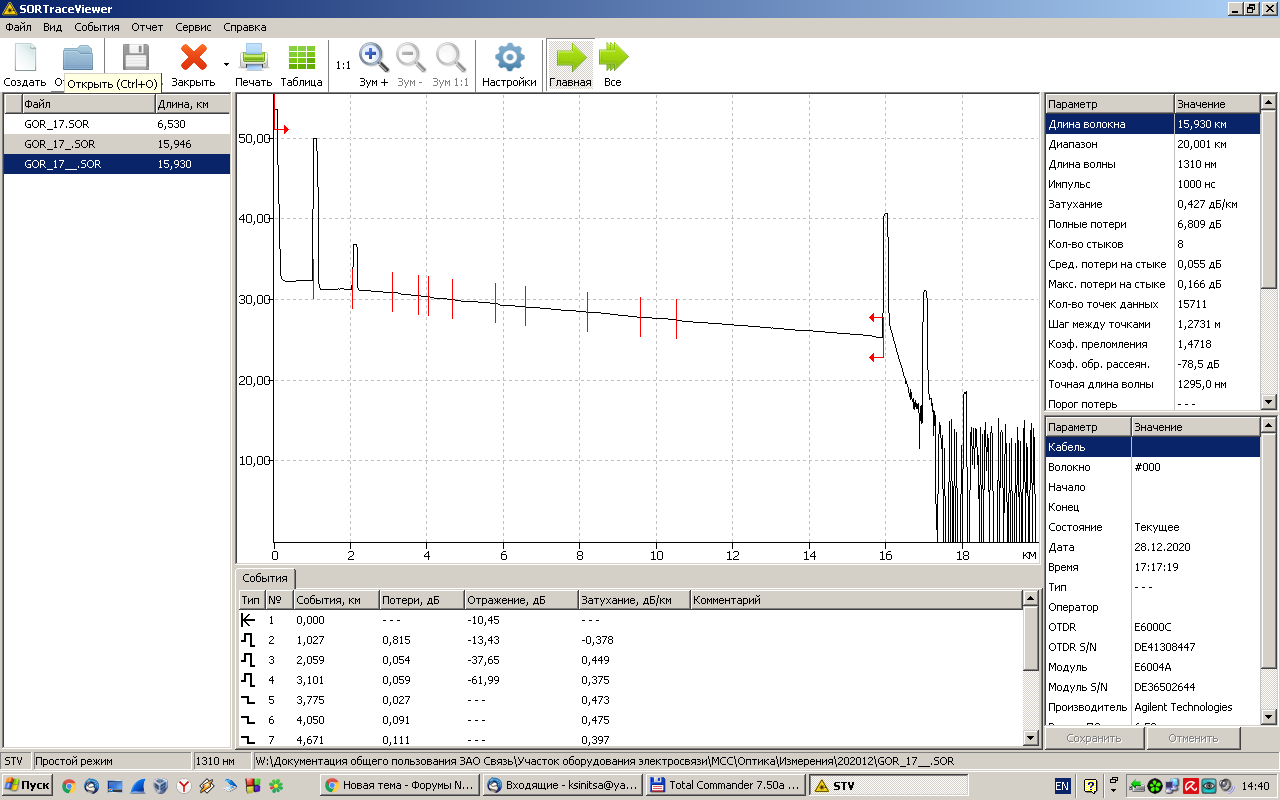

а это измерение на 1310нм.

Затухания все на муфтах (сверял по расстоянию). Может кто-то сталкивался с такой проблемой? Могут быть гильзы причиной?

[Andrei]

Кабель не монотуб случаем? Волокна не уползли? Хотя бы одну муфту я бы вскрыл и посмотрел.

[kotmaster]

кабель ОКК г.Саранск на 32 волокна самонесущий, не монотуб.

[kotmaster]

Кабель смонтирован еще в 2009 году и это первые такие проблемы.

[vidis]

Кроме 6300м остальные более менее. На 1650нм нет возможности стрельнуть ?

Банально тянет - перегибает. Фото кассеты этой 6300м? 100 процентов запас весь утянуло в кабель  и волокно уже квадратом натянуло

[kotmaster]

на 1650 нет возможности у рефлектометра померить. Да эту муфту я отметил для себя, она еще зараза на опоре ГЭТ, а это надо со снятием напряжения и только ночью с окном в 4 часа. Будем ждать когда отпустят морозы и тогда посмотрим муфту.

[frol13]

А герметизация на муфтах нормальная? Могут быть недостаточные радиусы изгибов при укладке модулей, если таковая есть. Например, транзитная петля.



53 минуты назад, kotmaster сказал:

а это надо со снятием напряжения и только ночью с окном в 4 часа.

Заодно лазерным фонариком (с наблюдением в темноте) посветите. Там, где изгибы (и соответственно, затухания), свет будет выходить.

[kotmaster]

Да кстати это транзитная муфта, и в ней была врезка в один модуль, может быть и с изгибами не все в порядке. Так вроде весит нормально ввода вниз. Посмотрим когда вскроем.



Странно не нашел как добавить свое сообщение, пришлось сделать через изменение своего прошлого :(

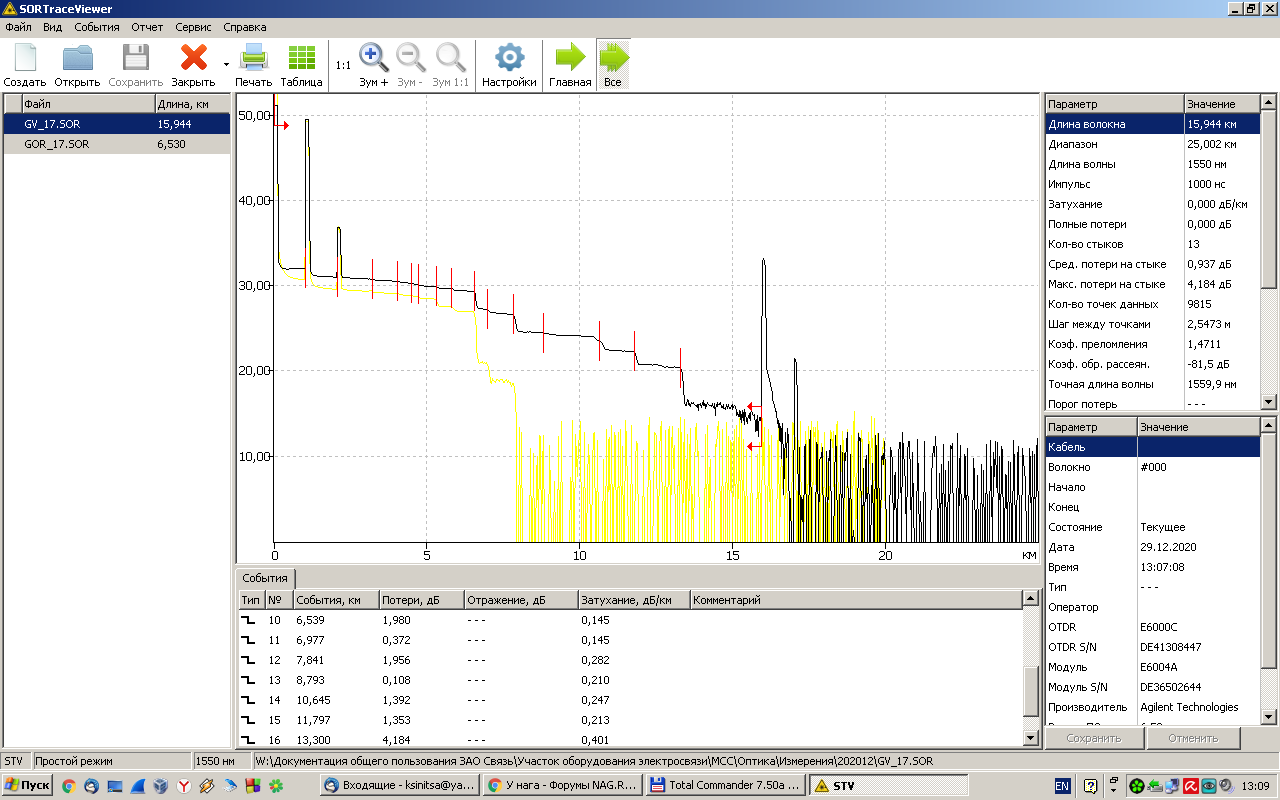

Сегодня мороз маленько отпустил стало -26, правда в низине осталось -31 и вот какая картина получилась:

Желтым  это вчерашнее измерение

Все проверил и да, где затухания это муфты с транзитными модулями (кстати я их и измерял) что-то я вчера на это совсем не обратил внимание.

Последнее большое затухание на рефлектограмме там как раз еще было -31. Получается надо будет перебрать (или переделать) все транзиты.

Edited December 29, 2020 by kotmaster
не смог добавить сообщение

[sdy_moscow]

1550 не любит перегибов.

[frol13]

2 часа назад, kotmaster сказал:

может быть и с изгибами не все в порядке.

-40 - уже чувствительная температура для кабеля. Важно соблюдение радиуса изгиба и кабеля и модулей.

Еще посмотрите, не повреждены ли модули. Могут быть порезы, через которые набирается внутрь влага. И тогда неприятная история - перемонтаж.

Кстати, если радиус модулей не соблюден и они лежат давно, то слежались и не расправятся. Такая же история- перемонтаж.

[vidis]

Где-то читал статейку как раз про транзитные муфты - как раз те модули которые не разрезаны и свернуты в запас - при экстремально низких температурах имели большое затухание. Теорию опускаем - предлагалось модули транзитные  держать в растянутом состоянии.

[frol13]

1 минуту назад, vidis сказал:

Где-то читал статейку как раз про транзитные муфты - как раз те модули которые не разрезаны и свернуты в запас - при экстремально низких температурах имели большое затухание. Теорию опускаем - предлагалось модули транзитные  держать в растянутом состоянии.

На практике столкнулась компания-оператор в которой я когда-то работал, с причудами транзитного монтажа. Больше 10 лет эксплуатировали кольцо ВОЛС с транзитными петлями на длине волны 1310 нм. Решили перейти на 1550 нм. Местами не пошло. Сделали измерения - ступеньки. Пытались модули расправить - не получилось. Переваривали.

[sauroneg]

@frol13 а почему так произошло?

Может быть надо модули выпрямлять или вскрывать модули, но не рвать волокна укладывать в кассету?

[frol13]

Только что, sauroneg сказал:

 а почему так произошло?

Малый радиус изгиба жгута модулей, локальное пережатие и т.п.

[vidis]

Да - второе решение - предлагалось транзитные волокна укладывать без модуля просто в кассету.



[Andrei]

44 минуты назад, vidis сказал:

предлагалось модули транзитные  держать в растянутом состоянии.

Это как?

28 минут назад, vidis сказал:

предлагалось транзитные волокна укладывать без модуля просто в кассету.

А это как? Или вы имеете ввиду, что транзитные модули тоже резать и варить?

[sauroneg]

@Andrei можно модуль вскрыть, оболочку, модуль убрать, а волокна оставить целыми, просто уложенными в кассету

[Andrei]

3 минуты назад, sauroneg сказал:

можно модуль вскрыть, оболочку, модуль убрать, а волокна оставить целыми, просто уложенными в кассету

Про это я в курсе, рядом тут есть ветка про это.

Просто резюме в ней - в большинстве случаев не стОит оно того. И я согласен с этим.



[frol13]

6 минут назад, sauroneg сказал:

можно модуль вскрыть, оболочку, модуль убрать, а волокна оставить целыми,

Можно, но сложно и опасно. А раньше и вообще было недоступно.

[Алекъ]

температурные вариации + старение подвесного кабеля

[frol13]

57 минут назад, Алекъ сказал:

температурные вариации + старение подвесного кабеля

Это очень общий диагноз. Можно поконкретнее: вариации чего? И в чем заключается старение кабеля?

[Алекъ]

12 часов назад, frol13 сказал:

вариации чего?

температуры.. при изменении температуры тела, как известно, изменяют свои геометрические размеры. Стекло не исключение, появляются напряжения и соответственно деформации - микротрещины и т.п. дефекты. В подвесных кабелях добавляется механическое воздействие от ветра, вибрации опор и т.п. В эти микродефекты постепенно проникает влага, это неизбежный процесс. Пока их мало и они незначительны, они не мешают, но влага делает своё черное дело. Это если совсем кратко.. ))

[vidis]

Они там в исследовании неразрезанный запас в модулях  наматывали на упоры радиусные и расжимали их изнутри. Растягивая модуля.

Идея в том что пластик при -40-50 уже так укорачивался что просто волокно змеей в модуле было. В кабеле такого не происходит обычно - центральный силовой стабилизирует. Никак не найду статью - видимо она в бумажном виде была в какомто профильном  журнале - но точно на русском.

[NikeC]

2 часа назад, Алекъ сказал:

Стекло не исключение, появляются напряжения и соответственно деформации - микротрещины и т.п. дефекты. В подвесных кабелях добавляется механическое воздействие от ветра, вибрации опор и т.п. В эти микродефекты постепенно проникает влага, это неизбежный процесс. Пока их мало и они незначительны, они не мешают, но влага делает своё черное дело. Это если совсем кратко..

О боже! И откуда в вас столько чуши поместилось то? Лучше оставьте вот это кратко, что там в "длинно" даже страшно предположить.

Подумайте на досуге о том, что свет в волокне сосредоточен в сердцевине - то есть в радиусе 5 мкм. Вся кварцевая оболочка радиус 62.5 мкм. Ваши "микротерщины", дошедшие до сердцевины, просто порвут волокно прежде, чем успеют внести какой-либо вклад в затухание. А еще подумайте на досуге, зачем все волокна проходят proof test 1%, почему в ТУ на кабель допускаются такие натяжения, которые не приводят к удлинениям волокон более 0.2% и дается срок эксплуатации 25-40 лет. Ну и коэффициент температурного расширения кварцевого волокна тоже посмотрите, На сколько % оно удлиняется при колебании температуры окружающей среды.

[Алекъ]

2 часа назад, NikeC сказал:

О боже! И откуда в вас столько чуши поместилось то?

Пусть будет по вашему. )) Аминь..
