А есть ли в природе ГОСТ расцветка волокон оптического кабеля?

Ну например первым должен идти модуль красного цвета с волокном красного цвета, следующее волокно идёт синего цвета и т.д...



Share this post


Link to post
Share on other sites

49 минут назад, RN3DCX сказал:

А есть ли в природе ГОСТ расцветка волокон оптического кабеля?

Есть конечно. ГОСТ Р 52266-2020 Оптические кабели. Общие технические условия. Приложение В.

Модули: синий, оранжевый -счетный и наплавляющий, цвета: синий, оранжевый, зелёный и т.п.

Share this post


Link to post
Share on other sites

3 часа назад, rz3dwy сказал:



не совпадает ни с одним паспортом на кабель производства республики Беларусь.

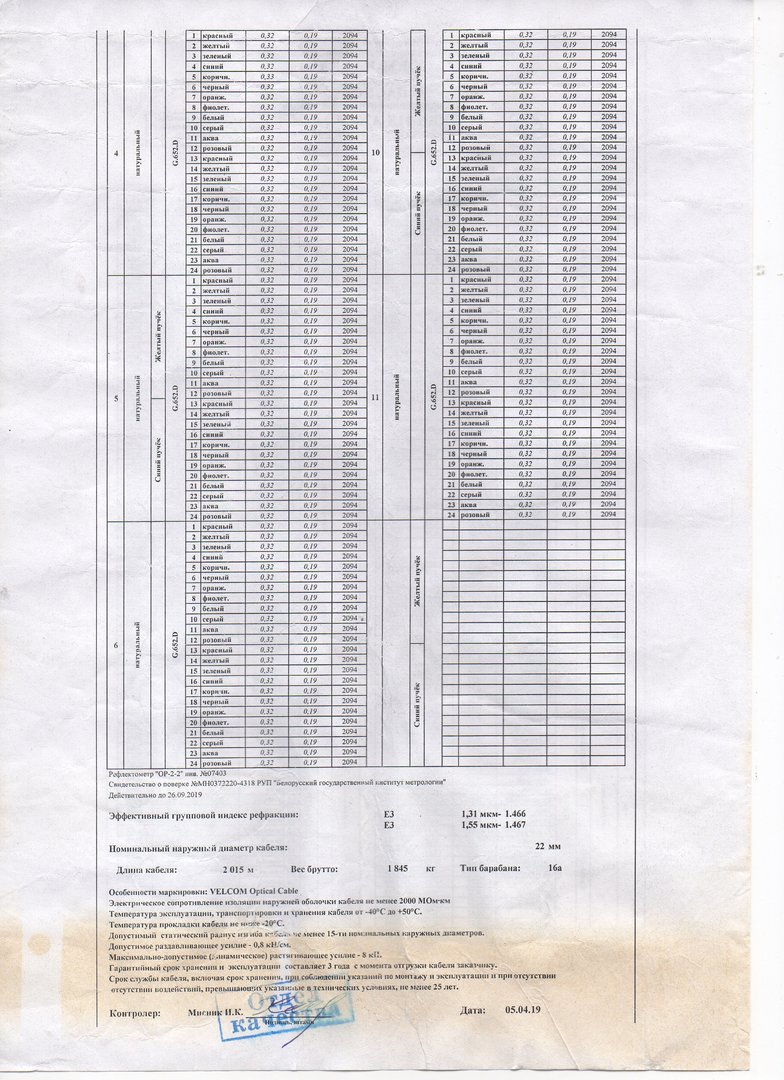

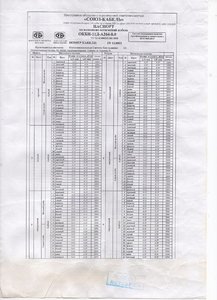

ОКБН-11Д-А264-8.0 Паспорт-1.jpg

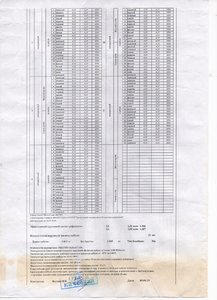

ОКБН-11Д-А264-8.0 Паспорт-2.jpg

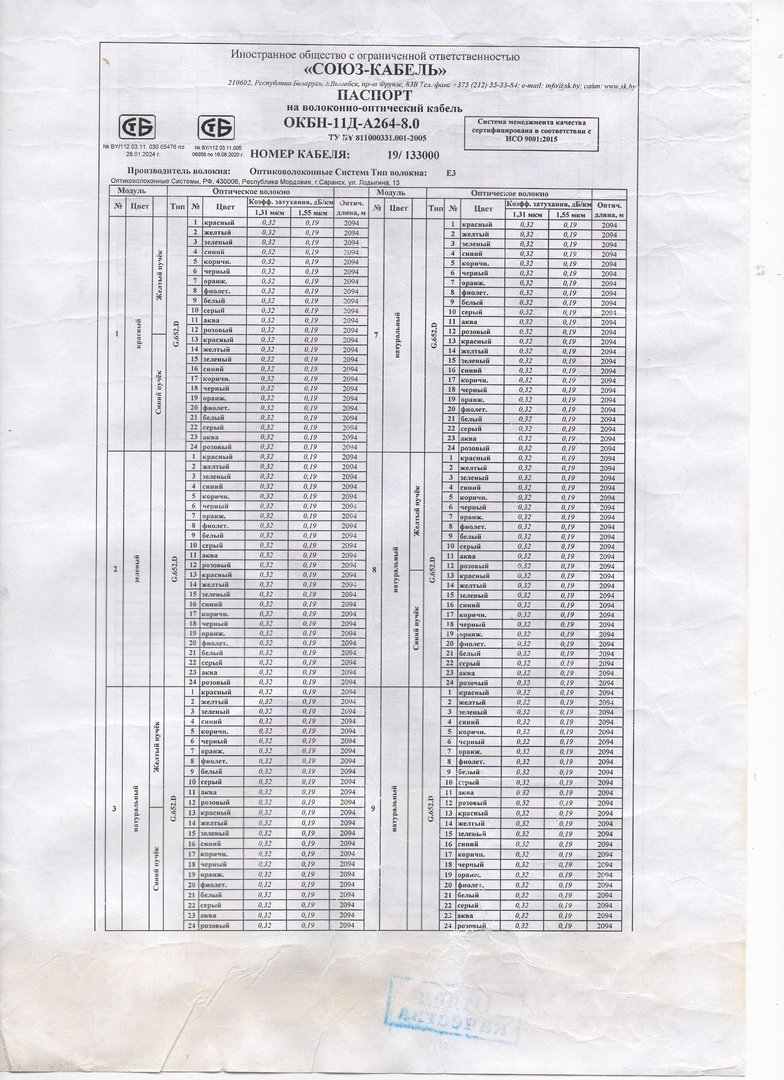

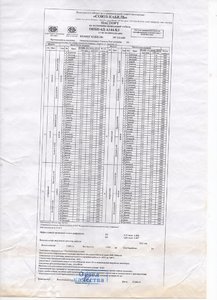

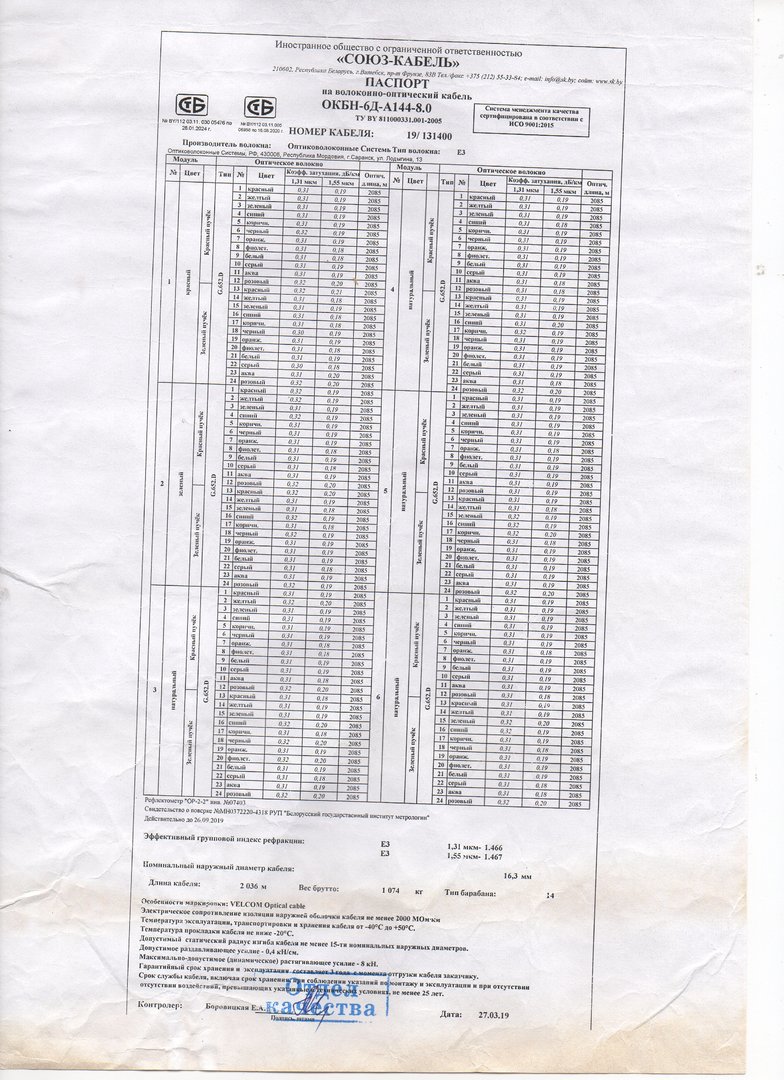

ОКБН-6Д-А144-8.0 Паспорт.jpg

Share this post


Link to post
Share on other sites

35 минут назад, BAHbKA сказал:

не совпадает ни с одним паспортом на кабель производства республики Беларусь.

А должен совпадать?

Share this post


Link to post
Share on other sites

3 часа назад, BAHbKA сказал:

не совпадает ни с одним паспортом на кабель производства республики Беларусь.

Пока область действия этого ГОСТ довольно размытая. Цвета-рекомендуемые, приложение-справочное.

Share this post


Link to post
Share on other sites

В 23.12.2020 в 11:51, BAHbKA сказал:

товарищ frol же кинул линку на ГОСТ

ГОСТ РФ или ЕАЭС? Вы запрашивали кабель именно в соответствии с этим ГОСТ? Утвердили его только в этом году и то, дается 5 лет, чтобы привести номенклатуру кабелей в соответствие. А также этот ГОСТ не запрещает выпускать кабели, которые в этот ГОСТ не входят. Как правильно сказал Frol13



23 часа назад, frol13 сказал:

Пока область действия этого ГОСТ довольно размытая. Цвета-рекомендуемые, приложение-справочное.

Хотите другую расцветку - закажите ее у производителя кабеля, и будет вам счастье

Share this post


Link to post
Share on other sites

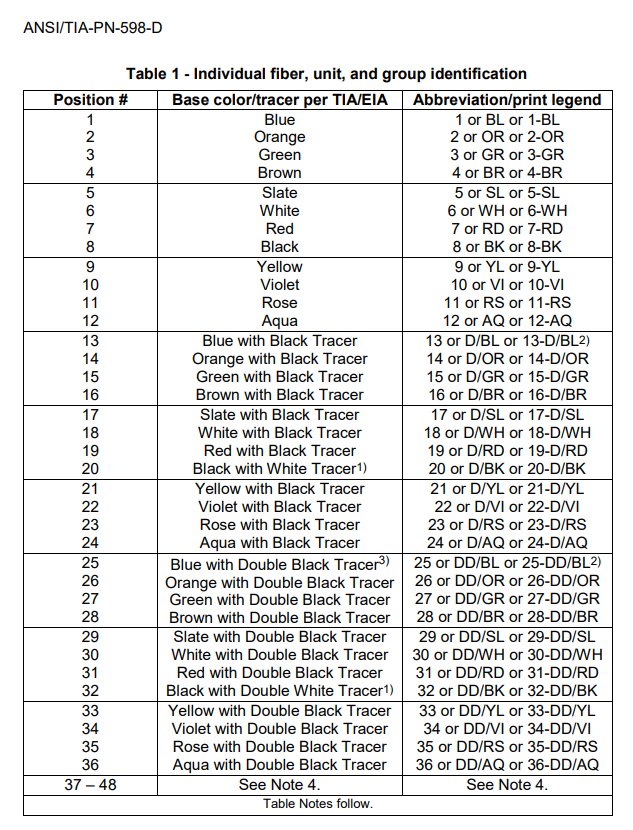

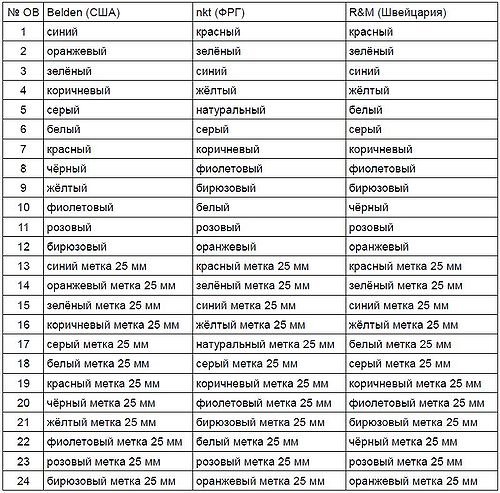

Еще вот так бывает... Мы когда-то взяли эту таблицу и варим по Швейцарии)


Edited by BeHalf

Share this post


Link to post
Share on other sites

1 час назад, BeHalf сказал:

Еще вот так бывает... Мы когда-то взяли эту таблицу и варим по Швейцарии)




Что интересно, что в основном так и варят в РФ, но кому-то было трудно напрягаться, думать, поэтому в наш гост попала таблица от BELDEN.

Share this post


Link to post
Share on other sites

Варите по "радуге" (и по счёту) и будет вам счастье. Эту расцветку знают и сразу понимают все кто связан со сваркой в РФ.

Share this post


Link to post
Share on other sites

В 27.12.2020 в 19:38, root_1 сказал:

Варите по "радуге" (и по счёту) и будет вам счастье. Эту расцветку знают и сразу понимают все кто связан со сваркой в РФ.

Красное
Оранжевое
Жёлтое
Зелёное
Голубое
Синие
Фиолетовое
Розовое
Фиолетово-розовое
Темно-желтое
Бежевое
Светло-зеленое
Белое
Серое
Коричнево
черное



причем розовое и фиолетово-розовое мало чем отличаются, легко перепутать.

темно-желтое и бежевое просто при смене освещения можно перепутать )

люблю такие модули на 16ов (

Share this post


Link to post
Share on other sites

ага особенно если по паспорту присутствует кольцевые метки а на деле их с микроскопом хрен найдешь. Встречал такое. Как бы не на еврокабеле отц, но могу ошибаться.

Share this post


Link to post
Share on other sites

5 часов назад, Andrei сказал:

Главное правильно всё задокументировать.

Главное правильно сварить по согласованному проекту, а потом задокументировать. Нам как-то раз мозг выносили за то, что в кабеле оказалось два модуля вместо одного. Мы варили цвет в цвет, без всяких "штанов". Причем мы ни к проекту, ни к кабелю отношения не имеем- монтаж, сварка, измерение того, что дали. Оказалось, что кто-то где-то забыл согласовать это изменение. Но поскольку уже ничего сделать нельзя да и нет смысла, оставили все как есть, повелели в исполниловке отобразить.

Share this post


Link to post
Share on other sites

В 15.01.2021 в 08:18, styx сказал:

Красное
Оранжевое
Жёлтое
Зелёное
Голубое
Синие
Фиолетовое
Розовое
Фиолетово-розовое
Темно-желтое
Бежевое
Светло-зеленое
Белое
Серое
Коричнево
черное



причем розовое и фиолетово-розовое мало чем отличаются, легко перепутать.

темно-желтое и бежевое просто при смене освещения можно перепутать )

люблю такие модули на 16ов (

Наша расцветка : (Первые всегда основные цвета):

1.Красный

2.Оранжевый

3.Жёлтый

4.Зелёный

5.Голубой

6.Синий

7.Фиолетовый

8.Чёрный

9.Коричневый

10.Розовый

11.Серый

12.Белый

13.Натуральный (неокрашенный)

Далее идёт весь "зверинец" (но легенда та же как и в основных цветах):

Вместо красного - малиновый, вместо зелёного - лайм, (или фисташковый), то что вы называете бежевым это - танин.



Предпочитаю набор из основных цветов со штрихами, "зверинцу". Ну а в целом - как попадёт =))) Всем добра.



Share this post


Link to post
Share on other sites

On 12/24/2020 at 6:52 PM, sdy_moscow said:

Что интересно, что в основном так и варят в РФ, но кому-то было трудно напрягаться, думать, поэтому в наш гост попала таблица от BELDEN.

У производителей в Китае, России, мире чаще других попадается расцветка TIA. Придумана она Bell Labs.

Если набор цветов такой, то и порядок этот проще использовать, иначе у кабелей на 4/8/12 номера цветов будут разные.

Тем более что раскладка витой пары делается по TIA.

А 16 цветная расцветка я так понимаю нигде не стандартизирована, ну её.

Edited by Kostja

Share this post


Link to post
Share on other sites

55 минут назад, Kostja сказал:

У производителей в Китае, России, мире чаще других попадается расцветка TIA. Придумана она Bell Labs.

Если набор цветов такой, то и порядок этот проще использовать, иначе у кабелей на 4/8/12 номера цветов будут разные.

Тем более что раскладка витой пары делается по TIA.

А 16 цветная расцветка я так понимаю нигде не стандартизирована, ну её.

TIA Standard, 12 / 24 / 36, ... - "А вы развэ амырыканэц?" (с) :)))

Share this post


Link to post
Share on other sites

В 15.01.2021 в 08:18, styx сказал:

причем розовое и фиолетово-розовое мало чем отличаются, легко перепутать.

темно-желтое и бежевое просто при смене освещения можно перепутать )

люблю такие модули на 16ов

В 2007 ОКС-01 укладывал в монотьюб восьмерку 16 цветов, и даже 2 по 16 с обмоткой пучков нитками. Без поперечных полосок. Были проблемы, сварщики путали, особенно при сварке под крышей или в подвале. Мы выпустили карточки с полосками каждого цвета из 4х волокон, ламинированные. Очень были популярны. Выпустили 200шт ни одной не осталось, все растащили.
