poe passive/active Dahua/microtik

[youh]

Подскажите я правильно понимаю почему у меня по POE не работает камера Dahua DH-IPC-HDW4231EMP-ASE с microtik RB2011UiAS-2HnD-IN 802.11n



Dahua:
Питание
12 В, PoE (802.3af) (Class 0)



Microtik:

The PoE on Ether10 outputs approximately 2 V below input voltage and supports up to 0.58 A (So provided 24 V PSU will provide 22 V at 0.58 A output to the Ether10 PoE port).

И блок питания там реально на 24 вольта.



Те камера на работает по этому пассивному POE не работает только по тому что камера на вход ждет 12В а ей подается 22В и чудо что она еще не сгорела ?

[straus]

А кто сказал, что она ещё не сгорела?


[youh]

Just now, straus said:

А кто сказал, что она ещё не сгорела?


проверено - работает, если просто запитать через блок питания.

[SOFTOLAB]

15 hours ago, youh said:

проверено - работает, если просто запитать через блок питания.

Дак сгорела часть платы отвечающая за PoE.

[sheft]

19 часов назад, youh сказал:

Dahua:
Питание
12 В, PoE (802.3af) (Class 0)

камера ждёт 48 вольт, от 24 POE не заведётся

связка Dahua HDBW4231 и RB760iGS с нештатным блоком питания на 48 вольт работает

[sheft]

на RB2011UiAS вы больше 30 вольт не подадите, сгорит

нужен внешний PoE-сплиттер, к примеру TP-LINK TL-POE10R с выходом 12в на джек и его уже в камеру в DC12в -не пробовал, может тоже от 24 вольт не заведётся

отдельный инжектор на 48 вольт для питания камеры

[Saab95]

Обычно так и делают - используют ПОЕ от убнт на 48 вольт 0.5А и подключают камеры. А дальше уже втыкают куда угодно. Такая связка более отказоустойчивая, т.к. такой БП работает с малой нагрузкой, чего не сказать о моментах, когда от коммутаторов с пое подключают десяток таких камер.

[Stepan Alekseev]

В 22.12.2020 в 20:47, Saab95 сказал:

чего не сказать о моментах, когда от коммутаторов с пое подключают десяток таких камер

Это же зависит от бюджета блока питания коммутатора. Один и тот же коммутатор может быть на 250Вт где 24 порта это не более чем 10 Вт на порт или задействовать не все порты под POE или такой же коммутатор может быть 750Вт где каждый порт получит 802.3af питание. Цена конечно отличается.

Нужно смотреть спецификацию, а не говорить что свитч не потянул, значит плохой



[Saab95]

Вы правильно пишите, но весь вопрос в том, каким образом у PoE коммутатора обеспечивается защита порта по превышении тока - вот отсюда и растут все корни проблем. Когда коммутатор ставят в серверной, а от него 100 метров витухи до камеры.



И если у вас эти SNR под рукой, то посмотрите как там сделана разводка пое по портам.

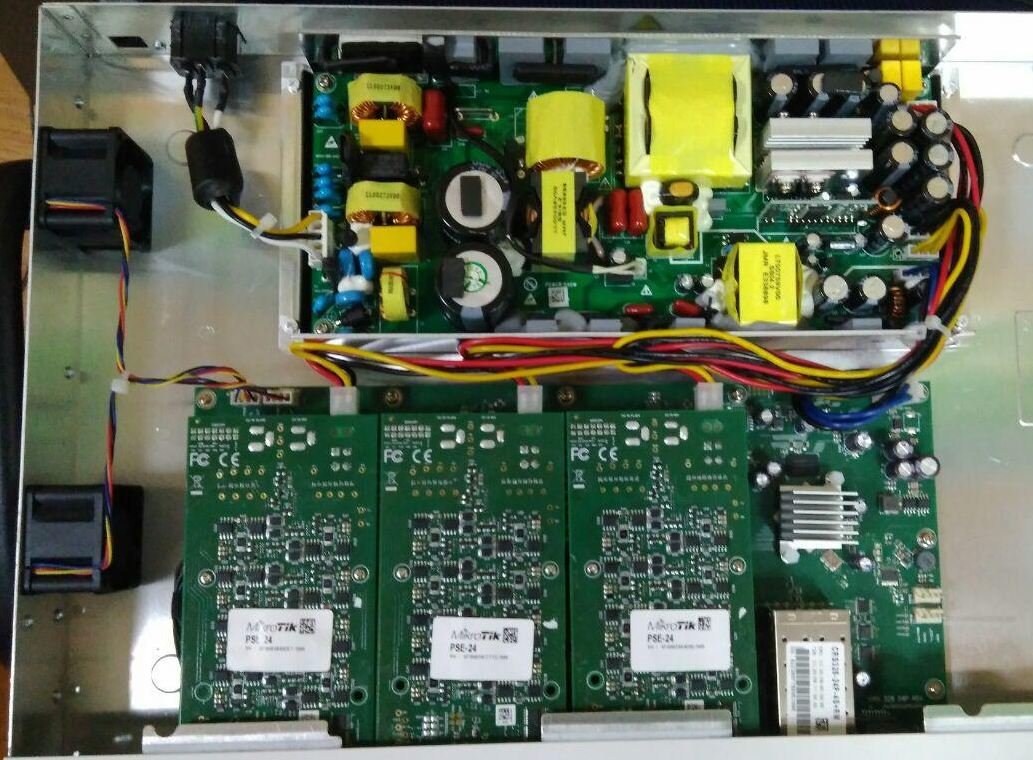

Вот для примера как сделано у микротика - большой БП по размерам и к портам подведено толстыми кабелями, при чем не через один коннектор, а через 3 по 150 ватт. То есть на 8 портов доступно 150 ватт, или 18 ватт на порт. Но максимальный ток через каждый порт 0.45ампер или 21 ватт.



И вот если одну группу 8 портов набить 8-ю камер на 6мп, то в ночное время 1-2 камеры зависают, при этом в логах есть записи о превышении потреблении на всех портах.

Если в те же 8 портов подключить 8 камер на коротких патчкордах 5 метров - то никаких проблем нет и в логах никаких сообщений о превышении потребления нет.

Если камеры подключить 4 в одну группу 8 портов, 4 в другую группу - то в логах ошибки о превышении есть, но зависаний камер нет.

То же самое нет зависаний, если подключить камеры 6 в одну группу и 2 в другую.



И это еще все без задействования функционала камер - то есть камера только передает 2 потока и держит включенной подсветку. Если же они подключены к неким регистраторам, которые на камере детектор движения используют, или еще какой функционал процессора - то потребление возрастет еще больше.



Однопортовые БП на 48 вольт ограничивают ток на уровне 0.5 ампер, а по факту могут и 0.6+ выдавать без отключения, поэтому даже на длинном кабеле камере хватает питания.



Конечно дорогие коммутаторы с PoE могут выдавать нужные токи, но ценник их настолько высокий, что их никто для питания камер и не использует.





[omka]

такая же проблема но только после сброса камеры до заводских настроек.....................камера до сброса работал отлично
