Загадочный случай.

[fatalyst]

День добрый!

Не буду ходить да около. Есть проблема, весьма загадочная.

Имеется высотный дом, в нем стоит коммутатор L2 уровня для абонентов, от него брошен ВОК (желтый, меж-подъездный) сварен кросс и уходит в соседний подъезд. Там точно так же сварен кросс и патч-кордом в коммутатор. Так вот, с недавних пор, в случайном порядке стал выключаться SFP порт, на неопределенное время. Через некоторое время включается обратно и работать может день-два. Потом всё повторяется. Время выключения разное, в логах с обоих сторон на коммутаторе написано просто "Link down". Т.е. Никаких видимых проблем нет, буд то просто физически выключают кабель. Менял коммутаторы с обоих сторон на другие, менял SFP модули с обоих сторон, менял патч-корды, кабель весь визуально целый, без заломов и повреждений. Проработал без проблем уже лет 8. При включенном с одой из сторон порту при замере рефлюк видит свет, при простом замере, потерь в кабеле нету. Чистый замер. При просвечивании лазером с другой стороны нормальный свет принимаю. Вот и получается загадка - видимых причин нет, а проблема есть! :)) Кто-то может посоветует как можно выкрутится не меняя целиком меж-подъездный кабель, т.к. он по всем признакам целый???

Edited December 9, 2020 by fatalyst

[Bachaa]

3 минуты назад, fatalyst сказал:

при замере рефлюк видит свет, при простом замере, потерь в кабеле нету. Чистый замер.

Ничего не понял. Какой свет? Что на рефлектограмме?

[fatalyst]

1 минуту назад, Bachaa сказал:

Какой свет?

Если с одной стороны не выключить порт и поставить на замер кабель. Рефлюк сообщит - "Свет в волокне". Я замерял и с включенным поротом с другой стороны и с выключенным.

Edited December 9, 2020 by fatalyst

[Bachaa]

Модули показывают исходящий сигнал и приходящий?



Отключите патчи с двух сторон и снимите данные по волокну. Какое расстояние у вас там примерно. Скажу что выставить на приборе. И каким прибором делаете измерение?

[fatalyst]

1 минуту назад, Bachaa сказал:

И каким прибором делаете измерение?

Прибор FOD 7302. Сейчас туда пойду, сниму данные и сохраню. Не догадался раньше это сделать. :)

[Bachaa]

пишите мне с места в телегу @bacharus

Посмотрим что там у вас в линии.

[frol13]

Посмотрите на следующий предмет. Сейчас морозы и может быть что-то с ними связанное, если у Вас кросс установлен в неотапливаемом помещении. А у него температура эксплуатации не предусматривает ниже -5С кажется. Типичной причиной перемежающегося отказа является попавшая куда-либо влага, которая подмерзает. При этом вносится большое затухание. Влага попадает даже внутрь модулей, если они повреждены. Рефлюк не увидит, где конкретно. С другого конца Вы тупо попадаете на мертвую зону, со стороны проблемного кросса Вы должны увидеть при этом "ступеньку" вниз. Но где конкретно, не поймете. Или в реал-тайме под рефлюком пощупайте все подряд- где откликнется, там и проблема. Или просветите лазерным фонариком в темноте - может и увидите, в чем причина.

[sdy_moscow]

@fatalyst Кроссы разбирали? розетки меняли?

[Bachaa]

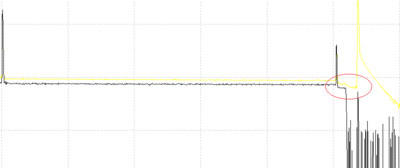

Ввод там очень плохой. С одной стороны. Вторую не смотрели. Замена патча в первый раз решила проблему, но считаю что надо хорошенько почистить соединения.

[sheft]

а на коммутаторе есть DDM? он случаем порт не гасит?

рефлектограмму в случае возможных проблем на кроссе снимают с компенсационной катушкой

[fatalyst]

17 часов назад, sdy_moscow сказал:

Кроссы разбирали? розетки меняли?

Кроссы вскрывал, розетки не менял. Сегодня пойду почищу розетки и патчи. :)

Вчера сменил на нулевые патч-корды с обоих сторон. Сегодня  ночью в 1-40 линк снова погас. За бортом -30, но погода тут уне при чем судя по всему. Потому как началось это все далеко до начала морозов. Кроссы и коммутаторы в тепле смонтированы, в подъездах, с обоих сторон.

Edited December 10, 2020 by fatalyst

[fatalyst]

7 часов назад, sheft сказал:

а на коммутаторе есть DDM? он случаем порт не гасит?

DDM есть, он включен, но информации никакой не показывает на портах. Ни на активном, ни на погашеном.

[fatalyst]



Всё ребята! Загадка думаю решена. Пришлось добыть компенсационную катушку что бы выявить косяк в кабеле. От кросса в 30-ти метрах залом. Хотя визуально мы весь кабель просмотрели. Завтра будем менять весь участок. это всего 70 метров :) Но нет худа без добра! Зато я поменял все расходники на этом участке - модули, патч-корды, коммутаторы, провел дезинфекцию спиртом, всех разъёмов и розеток в кроссах :))) Всем спасибо за помощь. Отдельное спасибо за помощь и терпение, нижайший поклон форумчанину Александру Бычкову! Отличный парень и прекрасный специалист в своей области. Очень помог советом, а главное общительный и с чувством юмора!

Edited December 11, 2020 by fatalyst

[sheft]

Ну вот, всё загадочное и фантастическое при наличии соответствующего измерительного оборудования переходит в разряд банального... :)

[No_name]

У нас примерно такая же история была.

Как наступал день, то линк появлялся, ближе к ночи все гасло.

С самого начала тоже стали менять sfp, конвертора и пр. не подумав посмотреть линию.

В итоге прибором просветили линию и нашли место где перетерся ОВ кабель до волокон на крыше.



Кстати, интересно, почему днем работало, а ночью нет :(

Какова физика сего явления?



[sheft]

температурные колебания - пластик кабеля ужмётся-растянется

[frol13]

3 часа назад, No_name сказал:

Кстати, интересно, почему днем работало, а ночью нет :(

Какова физика сего явления?

Физика простая-замерзающая и расширяющаяся вода.

[No_name]

Так это было в сентябре, когда еще тепло было и сухо.

[fatalyst]

13 часов назад, sheft сказал:

Ну вот, всё загадочное и фантастическое при наличии соответствующего измерительного оборудования переходит в разряд банального... :)

Это так! Но в данной ситуации было слишком много переменных что бы можно было однозначно сказать о проблеме в кабеле :) Только исключив все неточности задача была решена.

Edited December 11, 2020 by fatalyst

[styx]

17 часов назад, fatalyst сказал:



Всё ребята! Загадка думаю решена. Пришлось добыть компенсационную катушку что бы выявить косяк в кабеле. От кросса в 30-ти метрах залом. Хотя визуально мы весь кабель просмотрели. Завтра будем менять весь участок. это всего 70 метров :) Но нет худа без добра! Зато я поменял все расходники на этом участке - модули, патч-корды, коммутаторы, провел дезинфекцию спиртом, всех разъёмов и розеток в кроссах :))) Всем спасибо за помощь. Отдельное спасибо за помощь и терпение, нижайший поклон форумчанину Александру Бычкову! Отличный парень и прекрасный специалист в своей области. Очень помог советом, а главное общительный и с чувством юмора!



а без катушки не видно было ?

[fatalyst]

6 часов назад, styx сказал:

а без катушки не видно было ?

Неа! Без катушки никак не хотел показывать на таком расстоянии :)

[Vasmer]

В 09.12.2020 в 09:53, fatalyst сказал:

Прибор FOD 7302.

может на рефлектометре убит вход  ?

[witch]

Давно это известно, на коротких дистанциях, без компенсационной катушки, никак нельзя.

Edited December 12, 2020 by witch

[fatalyst]

В 12.12.2020 в 01:39, Vasmer сказал:

может на рефлектометре убит вход  ?

Каким образом определить убит порт или нет, если в принципе прибор адекватно работает при правильной эксплуатации?

[rdmitrich]

2 часа назад, fatalyst сказал:

Каким образом определить убит порт или нет, если в принципе прибор адекватно работает при правильной эксплуатации?

Копаете очень глубоко !! Вы напряжение то проверяли ?? Может оно просаживается в определенное время настолько, что SFP не может нормально светить. Поставьте UPS, желательно умный, чтобы по логам можно было посмотреть
