dwdm помогите с рассчетом и советом

[dIMbI4]

имеется трасса одно волокно 76км 19дбм. сейчас на ней установлены с обоих сторон по мультиплексору 52-60 каналы.  модули dwdm 80km.  поднято на 4 лямбдах 2*10гбит линка. ошибок нет, уровни в пределе -22дбм.

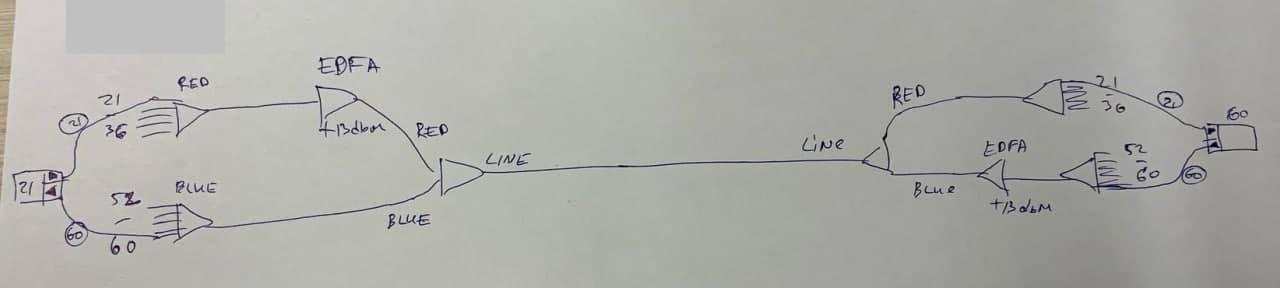

так как трассу не улучшить, решил перейти на активный двдм с edfa усилителями, cхема ниже(прошу прощения за каракули) добавил мультиплексоры 21-36 канала и фильтры red/blue. усилители qtech qwm-7217vga-f10

попытался поднять так - с  одной стороны 2 красных модуля, с друго 2 синих соответсвтенно.  усилители установлены в режим статической выходной мощности +13 но почему то на выходе +11.2 было. при одной активной лямбде с мукса на бустер приходит -5.3  при двух -2.4. с другой стороны на модулях  по приему -10.8. Линки при этом не поднялись. вопрос почему? двух лямбд мало для усилителя?

[vols-vl]

@dIMbI4, на Наге была статья в эту тему - там решается похожая задача.

[dIMbI4]

10 минут назад, vols-vl сказал:

@dIMbI4, на Наге была статья в эту тему - там решается похожая задача.

прочитал, осмыслил. они не могли завестись на одной лямбде так как решали вопрос без бустеров на преампах- не хватало мощности по входу. у меня же бустеры. так что пока не хватает знаний разобраться.

[vols-vl]

3 часа назад, dIMbI4 сказал:

имеется трасса одно волокно 76км 19дбм. сейчас на ней установлены с обоих сторон по мультиплексору 52-60 каналы.  модули dwdm 80km.  поднято на 4 лямбдах 2*10гбит линка. ошибок нет, уровни в пределе -22дбм.

То есть в действующей схеме у вас передача с обеих сторон осуществляется в одном (синем) диапазоне? типа 53/54, 55/56, 57/58, 59/60!? что-то вроде такого?

А теперь вы хотите добавите такую же плюшку но в красном диапазоне?

Конечно рассматриваемое вами решение не заработает. Здесь "туда - сюда - обратно" должно быть разнесено по диапазонам: туда передаем в красном диапазоне, обратно - в синем, как пример: 35/59, 36/60 и т.д.



[dIMbI4]

16 минут назад, vols-vl сказал:

То есть в действующей схеме у вас передача с обеих сторон осуществляется в одном (синем) диапазоне? типа 53/54, 55/56, 57/58, 59/60!? что-то вроде такого?

А теперь вы хотите добавите такую же плюшку но в красном диапазоне?

Конечно рассматриваемое вами решение не заработает. Здесь "туда - сюда - обратно" должно быть разнесено по диапазонам: туда передаем в красном диапазоне, обратно - в синем, как пример: 35/59, 36/60 и т.д.



Именно так и собрал. И даже схему набросал под первым постом. Туда 21 канал обратно 60 допустим

[vols-vl]

15 минут назад, dIMbI4 сказал:

Именно так и собрал. И даже схему набросал под первым постом. Туда 21 канал обратно 60 допустим

Чтобы не отгадывать загадки, проставьте на схеме названия используемого оборудования.

И, если убрать их схемы мультиплексоры, демультиплексоры, усилители, оставив только транспондеры и сплиттеры, то все работает?

[GSR]

так заработало в итоге или как? мне кажется в этой схеме стало не хватать еще по одному усилку BA  с каждой стороны

Edited December 20, 2020 by GSR

[dIMbI4]

В 20.12.2020 в 12:19, GSR сказал:

так заработало в итоге или как? мне кажется в этой схеме стало не хватать еще по одному усилку BA  с каждой стороны

линк не поднялся потому что на удаленной стороне фильтр RB бракованный, red в обрыве.
