Как называется схема?

[kalmyk]

Здравствуйте!

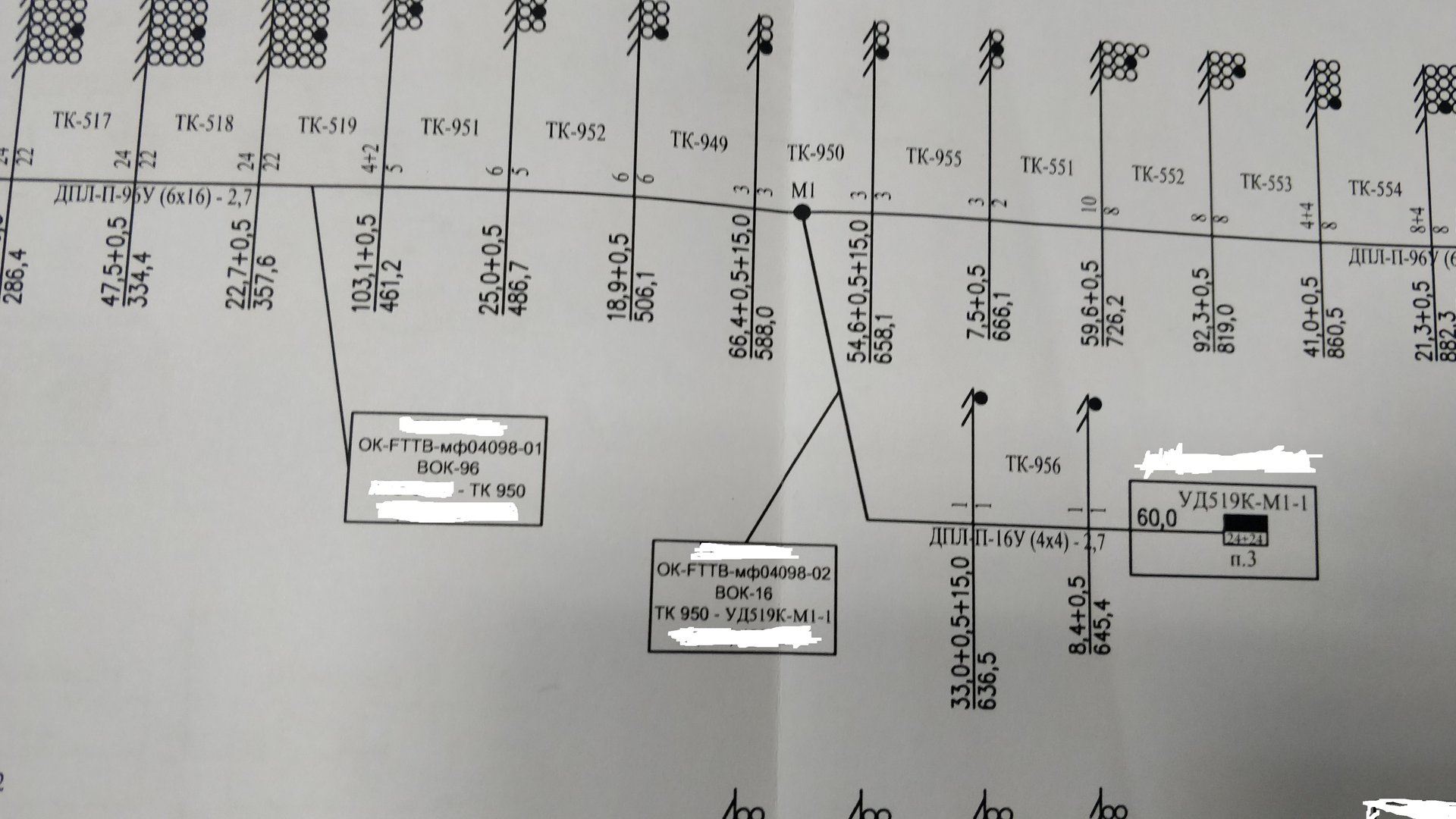

Помогите понять как называется схема и по каким правилам её выполнять. Приложил фото. Может кто знает в каком документе прописаны правила оформления?

[sdy_moscow]

https://yandex.ru/images/search?text=скелетная схема прокладки вок



Тут поглядите

https://yandex.ru/search/?text=РД 45.156-2000



https://docplan.ru/Data2/1/4293855/4293855260.pdf

[vols-vl]

58 минут назад, kalmyk сказал:

Помогите понять как называется схема и по каким правилам её выполнять. Приложил фото. Может кто знает в каком документе прописаны правила оформления?

1. Схема расположения кабелей связи в кабельной канализации.

2. ГОСТ Р 21.1703-2000 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации проводных средств связи.

[kalmyk]

Гугл выдаёт какую то "картограмму".  Требований к ним не нахожу.

То что вы направили - там таких схем не вижу. Скелетные схемы ВОЛС-ПТ-3 не подходит. Скелетных схемы строительных длин явно не подходит. Схема расположения кабелей связи в кабельной канализации я знаю. Но явно же отличаются по назначению и по изображению? Одни для строительства другие для эксплуатации.

[sdy_moscow]

@kalmyk Ну тогды, уважаемый, ищите сами.

[kalmyk]

7 минут назад, sdy_moscow сказал:

@kalmyk Ну тогды, уважаемый, ищите сами.

Ну так сразу бы написал, уважаемый, что не знаешь. Ну все равно спасибо за время которое ты выделил на написание сообщения.

[sdy_moscow]

@kalmyk понимаешь, такое дело, в общем, у нас в "Дефолт_сити" это называют "скелетка". И в МГТС, и в РТ, когда идешь в тех отдел, тебе так и говорят - "давай скелетку". В старых РД еще есть упоминание про "скелетную схему", в новых ГОСТ нет.

А вот как у вас называют - я понятия не имею.



@vols-vl дал тебе ссылку на более "научное" новое название: "Схема расположения кабелей связи в кабельной канализации".

Поищи старые СНиПы и ВСН там найдется наверняка пример оформления. Проблема только в том, что они уже не действуют :-).



В чем у вас собственно проблема с оформлением возникла? Пример вроде у тебя на руках? Там-же всё прозрачно. Указаны:

номера колодцев, длины между ними, запасы на колодец, места расположения муфт, номера использованных каналов, маркировка и тип кабеля по трассе. Рисуй - не хочу. Обычно еще требуют указать общие длины использованной канализации и уложенных кабелей с разбивкой по принадлежности канализации.





[kalmyk]

16 минут назад, sdy_moscow сказал:

В чем у вас собственно проблема с оформлением возникла? Пример вроде у тебя на руках? Там-же всё прозрачно. Указаны:

номера колодцев, длины между ними, запасы на колодец, места расположения муфт, номера использованных каналов. Рисуй - не хочу.

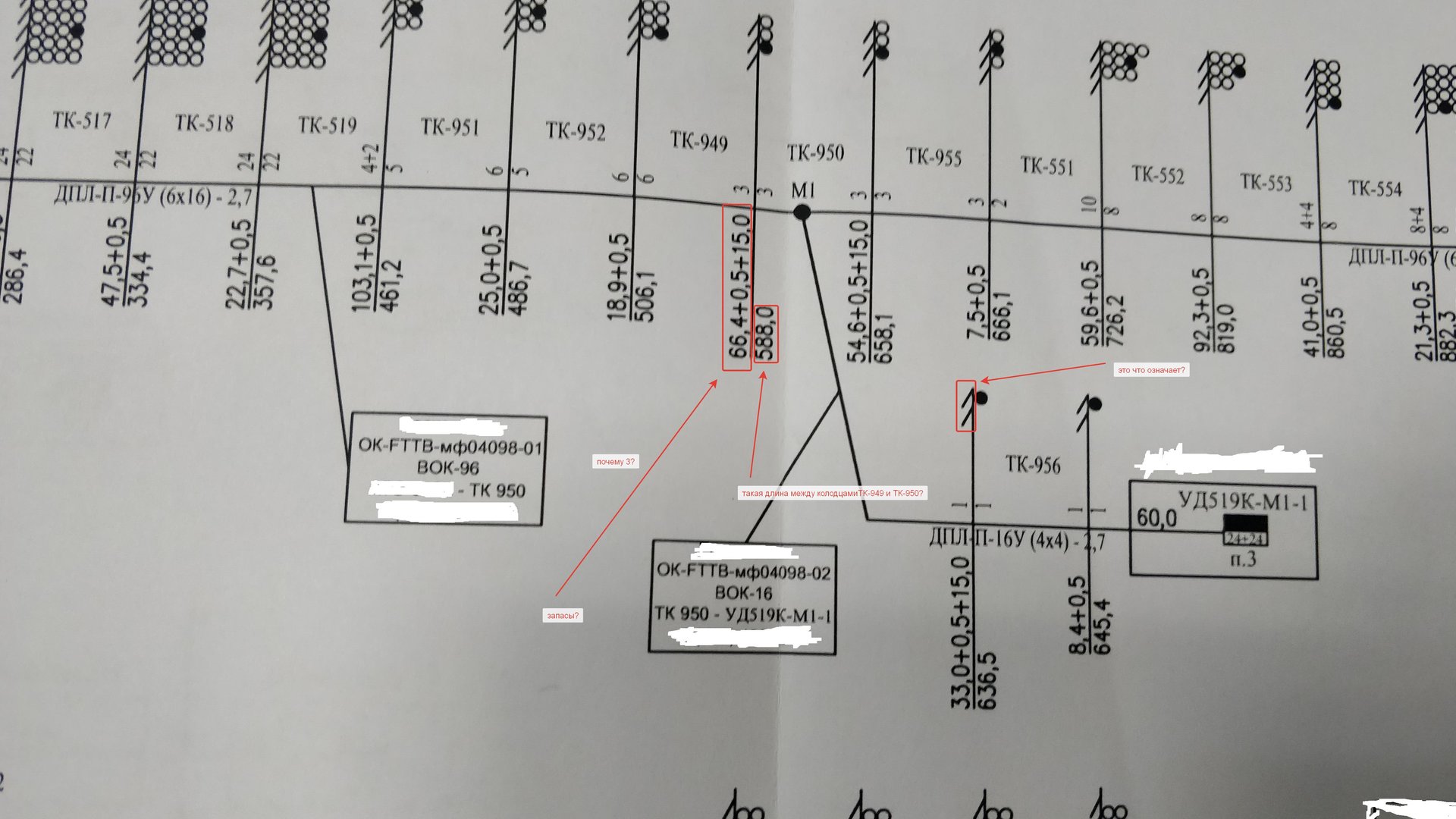

Ну так я не понимаю эту схему. С исполнительными не сталкивался. Вот приложил вопросы может найдёшь время напишешь ответы.

[sdy_moscow]

25 минут назад, kalmyk сказал:

Вот приложил вопросы

66,4 - расстояние между колодцами

0,5 - запас кабеля на колодец

15,0 - запас кабеля на муфту

588,0 - общая длина кабеля от предыдущей муфты

// - с какой стороны смотреть на трубки и где низ (земля) на схемке каналов (труб) в колодце :-). (обычно смотрят в сторону нарастания общей длины кабеля)



З.Ы. Новичков в тупняк вводит то, что трубы на схеме не показаны :-). Т.е. это схема вида:

Колодец-|-Колодец-|-Колодец-|-Колодец-|-Колодец

[kalmyk]

9 минут назад, sdy_moscow сказал:

// - с какой стороны смотреть на трубки и где низ (земля) на схемке каналов (труб) в колодце :-). (обычно смотрят со стороны наростания общей длины кабеля)

Ага, спасибо ответы. И последний вопрос. Т.е. по данной схеме переворачиваем схему на 90 град против часовой и смотрим на трубы. Количество данной штриховки связано с количеством труб?

[sdy_moscow]

21 минуту назад, kalmyk сказал:

Ага, спасибо ответы. И последний вопрос. Т.е. по данной схеме переворачиваем схему на 90 град против часовой и смотрим на трубы. Количество данной штриховки связано с количеством труб?

1. да

2. нет - так обозначается на чертежах опора (*ЗЕМЛЯ, *низ, *дно). Количество штрихов такое, что-бы при равном шаге они покрыли всё расстояние под трубами. Иногда оставляют только 2-3 штриха.



З.Ы. я уточнил " обычно смотрят в сторону нарастания общей длины кабеля "

[kalmyk]

2 минуты назад, sdy_moscow сказал:

1. да

2. нет - так обозначается на чертежах опора (*ЗЕМЛЯ, *низ, *дно). Количество штрихов такое, что-бы при равном шаге они покрыли всй расстояние под трубами. Иногда оставляют только 2-3 штриха.

все я умный)

[vols-vl]

37 минут назад, kalmyk сказал:

Ну так я не понимаю эту схему.

А чего там сложного???

ТК-517, ТК-518, ... - номера кабельных (телефонных) колодцев, если использована стандартная нумерация колодцев, то 5ххх - это колодцы среднего типа (ККС-4), 9хх - колодцы малого типа (ККС-3);

24/22, 4+2/5 - в числителе указана емкость канализации, в знаменателе - номер канала, занимаемого данным кабелем; для дураков сверху чертежа сделана развертка колодцев, на которой указаны каналы, занимаемые кабелем;

ДПЛ-П-96у (6х16)-2.7 - тип кабеля: марка - ДПЛ, оболочка - полиэтилен, 96 ОВ - 6 модулей по 16 волокон в каждом, 2,7 - максимально допустимая растягивающая нагрузка на кабель в кН;

остальное смотри у @sdy_moscow.

Раньше этому учили в ПТУ. :)))



Edited November 17, 2020 by vols-vl

[kalmyk]

1 минуту назад, vols-vl сказал:

Раньше этому учили в ПТУ. :)))

все все слили)

[sdy_moscow]

Следует обратить внимание, что номера каналов (ряды) считаются снизу вверх, а не сверху вниз. А если написано 4+4 - то была докладка труб, возможно даже, что 4 канала принадлежат кому-то другому :-).

[kalmyk]

26 минут назад, vols-vl сказал:

А чего там сложного???

Ну видимо я уникум)





34 минуты назад, sdy_moscow сказал:

З.Ы. я уточнил " обычно смотрят в сторону нарастания общей длины кабеля "

Странное явление, видимо из-за удобства. Вообще всегда надо поворачивать по часовой.

Edited November 17, 2020 by kalmyk

[sdy_moscow]

12 минут назад, kalmyk сказал:

Странное явление, видимо из-за удобства. Вообще всегда надо поворачивать по часовой на 90.

Вообще, эта схема составляется в сторону нарастания номеров колодцев и рисуется слева направо, сверху вниз (как обычный текст в русском языке).



На любом чертеже, рамка указывает где низ чертежа, надписи выполняются по госту - низ в сторону правого нижнего угла. Поэтому получилось, что цифры перевернуты относительно изображения.

[kalmyk]

1 минуту назад, sdy_moscow сказал:

Вообще, эта схема составляется в сторону нарастания номеров колодцев и рисуется слева направо, сверху вниз (как обычный текст в русском языке).



На любом чертеже, рамка указывает где низ чертежа, надписи выполняются по госту - низ в сторону левого нижнего угла. Поэтому получилось, что цифры перевернуты относительно изображения.

Рамка нужна чтоб отрезать ровненько и границы чертежа и схемы показать(иногда адрес показать как в шахматах говоришь человеку "Б 7" он на схему бац и знает где смотреть). А вот любой идентифицирующий элемент графических документов например основная надпись, да она показывает низ графического документа направлением текста в нём. Не совсем понял по поводу текста. При нанесении текста его ворочают против часовой всегда, а графический документ по часовой всегда смотрят. Ладно, спасибо всем за ответы!
