Как подружить SNR-S2982G-24T с Microtik Vlan

[bgmu]

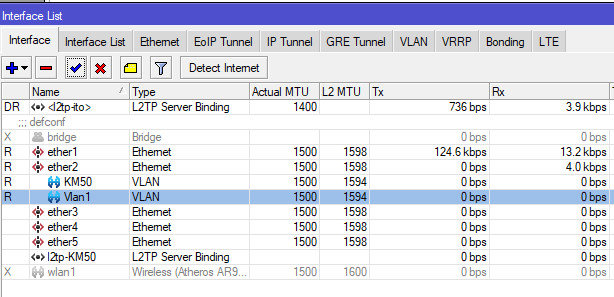

На микротике на интерфейс Ether2 настраиваю два Vlan: 1 и 150.

На коммутаторе SNR-S2982G-24T настраиваю 24 порт:

Interface Ethernet1/0/24
 switchport mode trunk
 switchport trunk allowed vlan 1;150
 loopback-detection control block
Проверяем:

SwitchKM31# sh vlan
VLAN Name         Type       Media     Ports
---- ------------ ---------- --------- ----------------------------------------
1    default      Static     ENET      Ethernet1/0/1       Ethernet1/0/2
                                       Ethernet1/0/3       Ethernet1/0/4
                                       Ethernet1/0/5       Ethernet1/0/6
                                       Ethernet1/0/7       Ethernet1/0/8
                                       Ethernet1/0/9       Ethernet1/0/10
                                       Ethernet1/0/11      Ethernet1/0/12
                                       Ethernet1/0/13      Ethernet1/0/14
                                       Ethernet1/0/15      Ethernet1/0/16
                                       Ethernet1/0/17      Ethernet1/0/18
                                       Ethernet1/0/19      Ethernet1/0/20
                                       Ethernet1/0/21      Ethernet1/0/22
                                       Ethernet1/0/23      Ethernet1/0/24
                                       Ethernet1/0/25      Ethernet1/0/26
                                       Ethernet1/0/27      Ethernet1/0/28
150  KM50         Static     ENET      Ethernet1/0/1(T)    Ethernet1/0/24(T)
                                       Ethernet1/0/25(T)   Ethernet1/0/26(T)
                                       Ethernet1/0/27(T)   Ethernet1/0/28(T)
Запускаем Torch на микротике и видим, что микротик не получает информацию от коммутатора о Vlan.

Ну соответственно ничего работает

Что не так?

Версия коммутатора:

sh ver
  SNR-S2982G-24T Device, Compiled on Apr 26 16:47:01 2018
  sysLocation Building 57/2,Predelnaya st, Ekaterinburg, Russia
  CPU Mac f8:f0:82:7b:58:05
  Vlan MAC f8:f0:82:7b:58:04
  SoftWare Version 7.0.3.5(R0241.0248)
  BootRom Version 7.2.40
  HardWare Version 1.0.1
  CPLD Version N/A
  Serial No.:SW077410J919000964
Версия микротика:

model: 951Ui-2HnD
     serial-number: 43CE024CA094
     firmware-type: ar9344
  factory-firmware: 3.07
  current-firmware: 6.47.4
  upgrade-firmware: 6.47.4


[Andrey]

на коммутаторе vlan database надо внести

!

vlan 1;150

!



Ну и судя по выводу sh vlan на 24-м порту 1-й вилан у Вас не затегировался

Edited October 1, 2020 by Andrey

[bgmu]

2 минуты назад, Andrey сказал:

на коммутаторе vlan database надо внести

!

vlan 1;150

!

В каком режиме вводиться эта команда "vlan database"?



[Andrey]

в conf t заходите и пишете

vlan 1;150





[bgmu]

2 минуты назад, Andrey сказал:

в conf t заходите и пишете

vlan 1;150





sh run

...
vlan 1
!
vlan 150
 name KM50
...

Это уже было, забыл указать



[Andrey]

а в микротике-то виланы настроены?

[bgmu]

2 минуты назад, Andrey сказал:

а в микротике-то виланы настроены?

Конечно

[Andrey]

не хватает инфы, прописан ли vlan id в свойствах вилана на микротике



и повторюсь

Ну и судя по выводу sh vlan на 24-м порту 1-й вилан у Вас не затегировался

Edited October 1, 2020 by Andrey

[bgmu]

2 минуты назад, Andrey сказал:

не хватает инфы, прописан ли vlan id в свойствах вилана на микротике

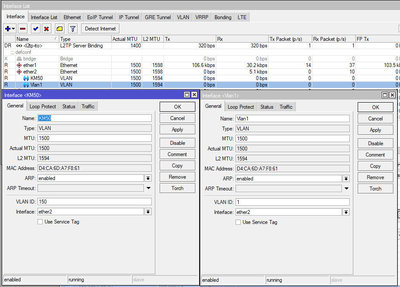

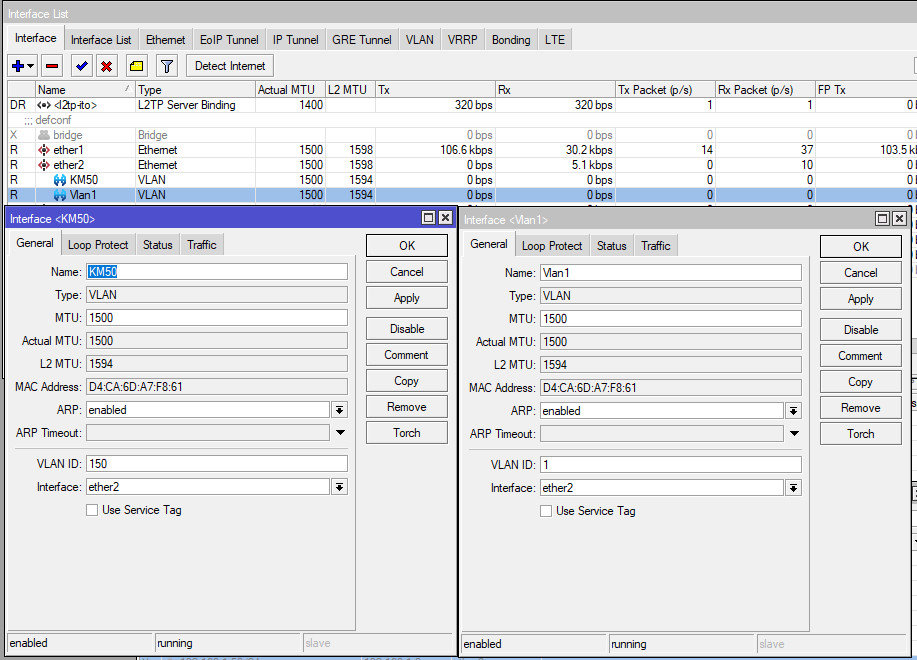

Сделал заново. Смотрим вложение

[Andrey]

со стороны микротика всё ровно, поднимайте ip на интерфейсах и гоните трафик. Торчем просто так вы там ничего особо и не увидите, никакой "инфы о вланах" коммутатор в сторону микротика особо передавать и не обязан.

[VolanD666]

Снифеер на микроте запустите и смотрите, что вам этот торч?

[Evgeny Mirhasanov]

Добрый день. Собственно, никаких проблем с VLANами  между Mikrotik и SNR нет. Проверил на стенде. Настройки SNR:

SNR-S2985G-8T-POE#sh run int vlan20
!
interface Vlan20
 ip address 192.168.20.1 255.255.255.0

SNR-S2985G-8T-POE#sh run int e1/0/5
!
Interface Ethernet1/0/5
 switchport mode trunk
 switchport trunk allowed vlan 20

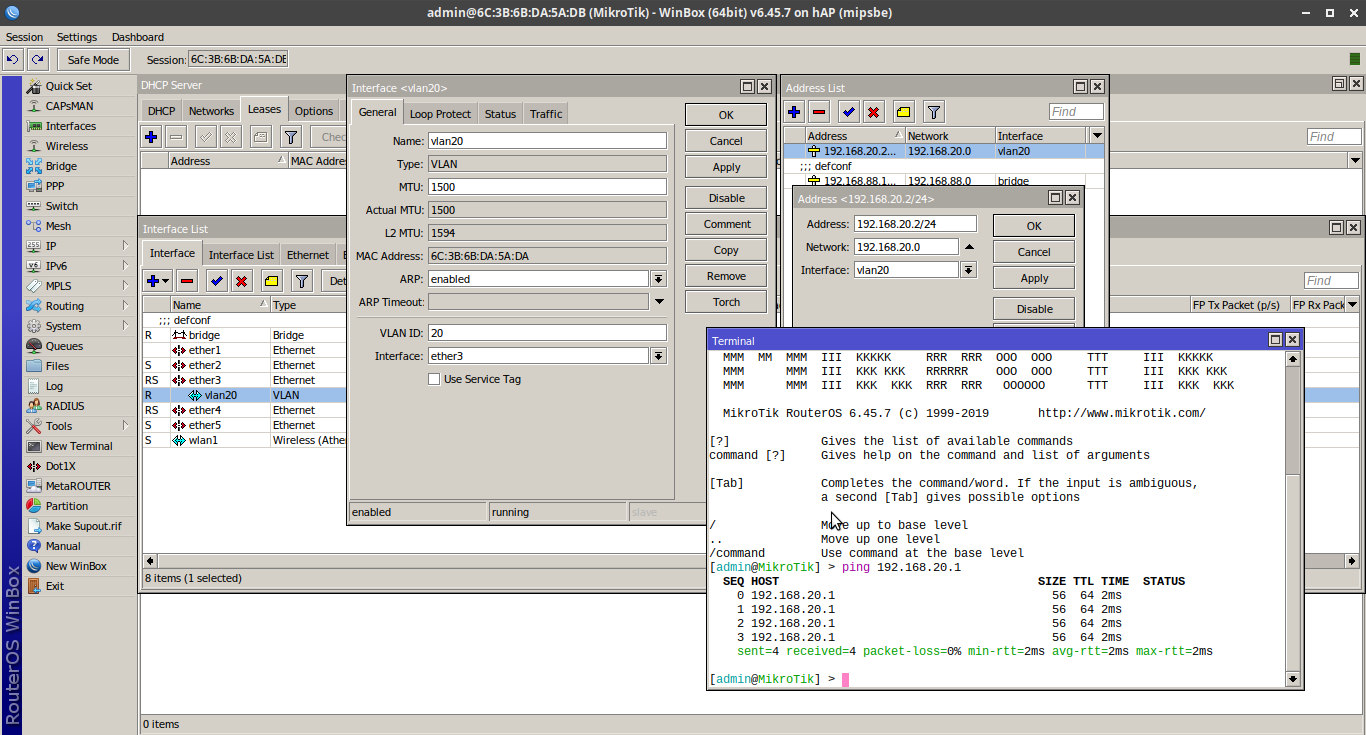

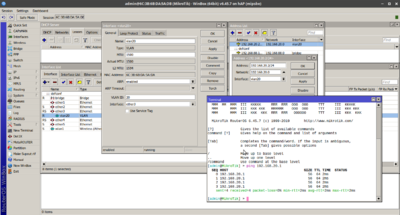

Настройки mikrotik и успешный пинг смотрите на скриншоте. Т.е. я на обоих коммутаторах создал SVI 20 и проверил связь между ними пингом.



[Dmitriy Smirnov]

On 10/1/2020 at 4:30 PM, bgmu said:

На микротике на интерфейс Ether2 настраиваю два Vlan: 1 и 150.

На коммутаторе SNR-S2982G-24T настраиваю 24 порт:

Interface Ethernet1/0/24
 switchport mode trunk
 switchport trunk allowed vlan 1;150
 loopback-detection control block


как Вам уже не раз правильно подметили, у вас vid 1 не тегированный, пропишите на интерфейсе что-то вроде:

vlan 4000

 name stub

!

Interface Ethernet1/0/24

 switchport trunk native vlan 4000

!



тогда проблема с Vlan 1 отпадет. Вместо 4000 можете использовать любой, который не используется на линке с микротиком.
