Расположение оборудования в 19" стойке

[Andrei]

Переносим оборудование в новую серверную.

Планируется: ИБП внизу стойки, розеточные блоки с задней стороны стойки чуть выше ИБП, далее снизу вверх оптический кросс, органайзер под оптику, коммутатор ядра (там и оптические порты и медные), органайзер под медные патчи, выше - сервера (биллинг, СОРМ  и т.п.) и Сервер доступа (cisco ASR-1002).

Какие есть best practice относительно расположения оборудования в 19" стойке?



[nemo_lynx]

Мы обычно стараемся в самый верх пихать кроссы. Под ними сразу (органайзеры - само собой как "обрамление" любой железки) оптические свичи, с которыми эти кроссы коммутируются. А далее уже как попало.
ИБП внизу ставят исключительно потому что они тяжёлые. На самом деле ничего не мешает их тоже ставить вверху, но тогда для обслуживания АКБ потребуется нормальная физподготовка (как минимум ГТО).
Блоки с розетками распределяем равномерно по всей заднице стойки (хотя бы один пилот повыше, второй повыше), чтобы далеко не тянуть шнурки. Но тут надо посчитать посадочные позиции с учётом глубины серверов - бывают сильно длинные, могут конфликтовать с розетками.
Но есть ещё момент с движухой воздуха. Обычно дейвайсы чем ближе к полу, тем сильнее забиваются пылью. Если в серверной часто шарится народ и пыль ногами гоняет, есть резон после ИБП внизу ставить кроссы, а уже над ними повыше втыкать всё, что воздух сосёт сквозь себя.



Щас появится Мэтр и спросит а где же ваши микротики?

[Andrei]

То, что нагуглилось, вобщем-то совпадает с вашими рекомендациями:

https://www.icsgroup.ru/library/consult/detail.php?NUM=359

https://lanmaster.ru/telecom-shkaf-19-42/

Оптический кросс и коммутатор рекомендуют ставить в самом верху шкафа/стойки.

[sdy_moscow]

2 часа назад, nemo_lynx сказал:

ИБП внизу ставят исключительно потому что они тяжёлые. На самом деле ничего не мешает их тоже ставить вверху, но тогда для обслуживания АКБ потребуется нормальная физподготовка (как минимум ГТО).

Не соглашусь. Когда на Вас упадет сверху 100 кг мало не покажется. При размещении ИБП сверху центровка стойки уходит наверх, и можно стойку завалить просто облокотившись неудачно.

[Saab95]

Оборудование ставят по весу, тяжелые железки внизу - собственно это ИБП и большие сервера, по типа СОРМ. Далее сервера полегче. Вверху кроссы и патчи, коммутаторы и микротики, а под ними легкие сервера. Между коммутаторами лучше ставить органайзеры для удобного подвода кабеля, да и стойку лучше брать максимально широкую, что бы было и место для прокладки кабелей, и для циркуляции воздуха. А не щемиться в самой узкой.

[Andrei]

17 минут назад, Saab95 сказал:

стойку лучше брать максимально широкую

Стойка стандартная по ширине - 19"

[sdy_moscow]

2 часа назад, Andrei сказал:

Стойка стандартная по ширине - 19"

Это расстояние между направляющими к которым крепится оборудование - оно как правило стандартное, а вот сам тип (профиль) направляющих, и сколько места еще есть по сторонам меняется не только у разных производителей, но и у разных моделей.

Еще важна глубина, если планируете ставить стоечные сервера или Л3 оборудование (особенно пожилые циски) - далеко не всё влезет в простую стойку глубиной 60см.

Если планируете ставить сервера и коммутаторы на рельсах или полки, то очень важно обратить внимание на профиль направляющих, т.к. потом может оказаться, что "без напильника" их не поставить.

[Andrei]

6 часов назад, sdy_moscow сказал:

Еще важна глубина

Вы уж мне очевидные-то вещи не объясняйте, все ж более 15 лет в этой отрасли. :)

Мэтр посоветовал "максимально широкую" стойку. Что он под этим имел ввиду?

6 часов назад, sdy_moscow сказал:

сколько места еще есть по сторонам

Это ж стойка, не шкаф. Места полно.

[Saab95]

11 часов назад, Andrei сказал:

Стойка стандартная по ширине - 19"



2 часа назад, Andrei сказал:

Вы уж мне очевидные-то вещи не объясняйте, все ж более 15 лет в этой отрасли. :)

Мэтр посоветовал "максимально широкую" стойку. Что он под этим имел ввиду?

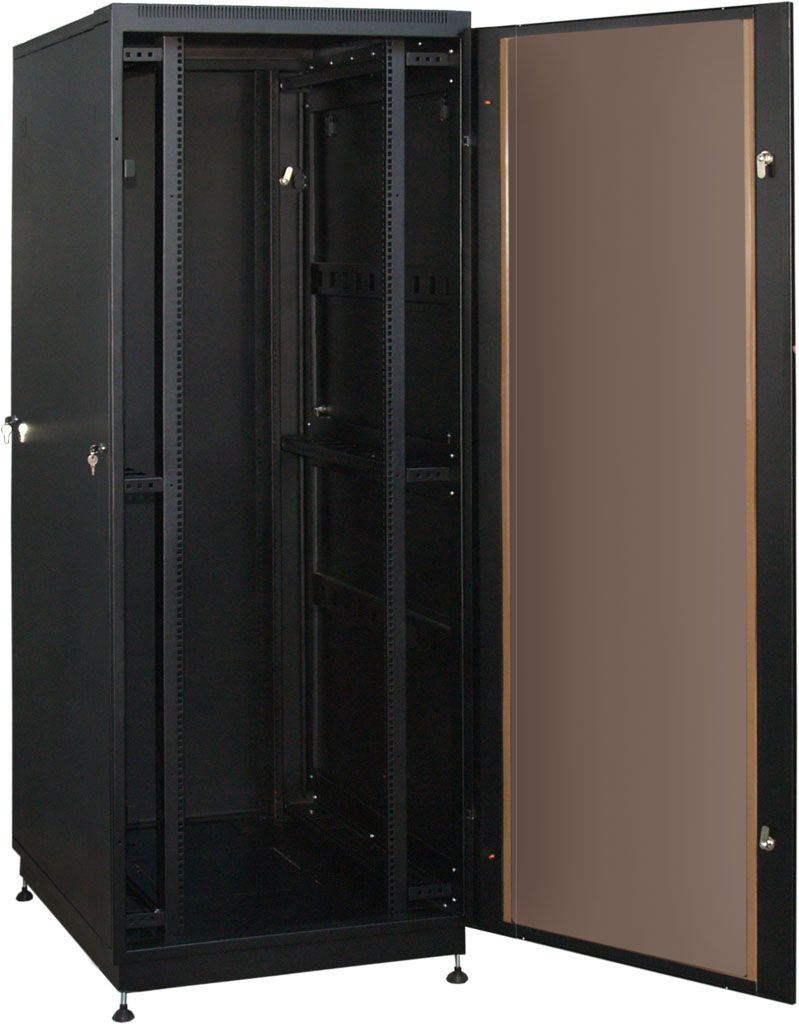

Широкая это 80см или, если найдете 100см. У нее стандартные 19 дюймов направляющие, а по бокам есть пространство и далее рама для крепления стенок. Между краем 19 направляющих и стенками есть место, туда даже можно руку просунуть. Сама стойка крепче и можно устанавливать тяжелое оборудование. Соответственно кабели удобно прокладывать, можно те же блоки розеток туда закрепить, а не на задней или передней стенках, так же туда можно на стяжках или еще как закреплять всякие медики, маленькие роутеры и все остальное, что не имеет никакого отношения к стойкам=)



И продувается она хорошо - есть всякие там вытяжные вентиляторы, но они дорогие. Обычно на верху ставят круглый промышленный вентилятор, который продувает раз в 10 лучше, чем родные блоки вентиляторов, а по цене дешевле. А что бы пыль не сосало - уплотнение по дверям, а вниз воздушные фильтры автомобильные, вместо штатной тонкой бумажки. Их достаточно раз в месяц вытряхивать и всего делов.





[ALEX_SE]

Кстати в широкие стойки можно ставить железки с использованием zero unit. Например вертикальные блоки розеток.

При размещении серверов смотрите что бы было удобно выкатывать для обслуги. Если в стойке нет выдвижного цоколя то тяжелое в самый низ. Иначе рискуете на себя все уронить.

Не скупитесь на кабель менеджмент для серверов - удобнее в обслуге. Я про cable management arm.

Оптику - наверх. Но не задирайте высоко что бы у персонала не было желания подпригивать. Иначе можно вырвать все с мясом.

[Andrei]

3 часа назад, Saab95 сказал:

Широкая это 80см или, если найдете 100см.

У меня стойка. Без дверей и боковин. Комната в офисном центре, туда никто заходить не будет месяцами (судя по периодичности посещения прежней серверной).



12 минут назад, ALEX_SE сказал:

Не скупитесь на кабель менеджмент для серверов - удобнее в обслуге. Я про cable management arm.

Такого увы пока нет. Пока будут просто кабельные органайзеры.

[ALEX_SE]

2 minutes ago, Andrei said:

У меня стойка. Без дверей и боковин.

Стойки то же широкие бывают. А ест ькстати еще 700мм. Позволяют с одной стороны сократить занимаемое место с другой использовать место для запасов кабелей, оптических органайзеров, zero unit и т.п.

[Andrei]

При случае сделаю замеры габаритов.

[nemo_lynx]

4 часа назад, Saab95 сказал:



Широкая это 80см или, если найдете 100см. У нее стандартные 19 дюймов направляющие, а по бокам есть пространство и далее рама для крепления стенок. Между краем 19 направляющих и стенками есть место, туда даже можно руку просунуть. Сама стойка крепче и можно устанавливать тяжелое оборудование. Соответственно кабели удобно прокладывать, можно те же блоки розеток туда закрепить, а не на задней или передней стенках, так же туда можно на стяжках или еще как закреплять всякие медики, маленькие роутеры и все остальное, что не имеет никакого отношения к стойкам=)



И продувается она хорошо - есть всякие там вытяжные вентиляторы, но они дорогие. Обычно на верху ставят круглый промышленный вентилятор, который продувает раз в 10 лучше, чем родные блоки вентиляторов, а по цене дешевле. А что бы пыль не сосало - уплотнение по дверям, а вниз воздушные фильтры автомобильные, вместо штатной тонкой бумажки. Их достаточно раз в месяц вытряхивать и всего делов.





Мэтр, вы о шкафе речь ведёте. Боковые стенки, двери на уплотнителе, вентиляторы-фильтры, отдельная вертикальная продувка вентиляции. Шкафы обычно ставят в чужих помещениях.
У ТС-а же своё помещение, а потому открытая стойка. Никаких боковин, дверей, уплотнителей, вентиляторов и фильтров, горизонтальная продувка вентиляции силами самого устанавливаемого оборудования.

Для "всяких медиков, маленьких роутеров (Вы подумали про микротики? :) Нееее - Ревизоры) и всего остального, что не имеет отношения к стойкам" чаще всего разумнее полки применять, а не сбоку навешивать. Хотя, всякое конечно бывает.

[Saab95]

23 часа назад, nemo_lynx сказал:

У ТС-а же своё помещение, а потому открытая стойка.

Открытая стойка это всегда много проблем:

1. Доступ кому угодно к чему угодно, даже случайно - проходил мимо зацепил рукавом патчкорд и оставил пол города без связи.

2. Сильная запыленность оборудования - на него оседает вся пыль из помещения.

3. Не эстетичный внешний вид - кабели и прочие непонятки, которые можно спрятать за панелями шкафа, всегда на виду.

4. Слабая конструкция - их обычно крепят и к полу, и к потолку или иному силовому элементу.



23 часа назад, nemo_lynx сказал:

Шкафы обычно ставят в чужих помещениях.

У нас в своих. Все аккуратно выглядит. Да, бывает что у шкафа боковая стенка снята и дверь, но это лишь эффекты от затянувшихся работ по установки оборудования или переключения кабелей, что после крышки не одевают, ведь через неделю туда опять лезть что-то делать.



Если вы посмотрите всякие ДЦ, то там есть и открытые стойки в аренду, и закрытые.

[Andrei]

12 минут назад, Saab95 сказал:

Открытая стойка это всегда много проблем

Вы видимо не читаете сообщения других формучан. Ну да ладно.

[Глеб Высоцкий]

В 30.09.2020 в 14:59, ALEX_SE сказал:

Кстати в широкие стойки можно ставить железки с использованием zero unit. Например вертикальные блоки розеток.

+1.

Два вертикальных блока розеток по двум сторонам стойки иногда полезно. Особенно если у девайсов по два блока питания с резервом от разных источников. Да и если один - у кого-то шнурок справа, у кого-то слева. Не надо перетягивать сетевой шнур поперек стойки.

[ALEX_SE]

Еще вариант не распределительную а внутристоечную часть оптики и активки ставить с обратной стороны. Меньше шансов задеть, удобнее организация, удобно и визуально легко контролировать связи. Ну и "дырки" то есть порты серверов с той же стороны.

[Andrei]

8 минут назад, Глеб Высоцкий сказал:

Два вертикальных блока розеток по двум сторонам стойки иногда полезно.

А как они ставятся вертикально? Есть спец.крепежи?



2 минуты назад, ALEX_SE сказал:

Еще вариант не распределительную а внутристоечную часть оптики и активки ставить с обратной стороны. Меньше шансов задеть, удобнее организация, удобно и визуально легко контролировать связи. Ну и "дырки" то есть порты серверов с той же стороны

У нас все сервера с медными портами. А вот свичи и циска - с оптическими, но у них все порты на морде, а не сзади.

[straus]

Если есть свободные места в стойке (много) - можно ставить не удлинители с розетками, а дистрибьюторы. Это та же хрень, только с ушами и занимает юниты. Кроме того там бывают встроены фильтры, защита, вольтметры и т.д. Дистрибьютор под выходы IEC320 занимает один юнит, но чтобы между серверами до него добраться рукой - нужно сверху и снизу по одному свободному юниту. Дистрибьютор под обычные "евро"-розетки Schuko занимает два юнита (и тоже сверху и снизу нужно по юниту, итого сожрёт 4 юнита). Навороченные дистрибьюторы имеют на передней панели одну-две розетки с отдельной защитой, для подключения временных потребителей при обслуживании (электроинструмент, БП ноутбука и т.д.).

Бывают также промежуточные решения - кассета с обычными розетками, но с ушами, крепится горизонтально на задние вертикальные рельсы, занимает два юнита.


И упаси господь использовать обычные бытовые удлинители с варисторами внутри. Уже были неприятные ситуации.


[ALEX_SE]

4 minutes ago, Andrei said:

А как они ставятся вертикально? Есть спец.крепежи?

Да.

Штатно вертикальные БР крепятся к направляющим. Но занимают часть внутреннего пространства между ними. Что может быть не удобно для обслуги и установке другого оборудования особенно если серверы глубокие а стойка нет. Так же это неудобно если стойки узкие 600мм. И опять же некуда ставить органайзеры что может помешать организации линий.



А вот с использование ZU это пространство не занимается.

И есть готовые устройства для такого крепления например MPA/MPT сборки. А есть уголки специальные. Устройство оказывается между рамой и вертиальной направляющий.



[Andrei]

26 минут назад, ALEX_SE сказал:

Штатно вертикальные БР крепятся к направляющим. Но занимают часть внутреннего пространства между ними. Что может быть не удобно для обслуги и установке другого оборудования особенно если серверы глубокие а стойка нет.

Я обычно креплю в том же юните с обратной стороны стойки за неглубокими устройствами типа оптического кросса или какого-то свича.

[ALEX_SE]



уголки выглядят так же только вместо адаптеров крепления для обычного девайса - патч-панели, блока розеток, чего угодно.



http://eurolan.ru/ru/products/1562/6564/

на картинках видно как оно работает

[Andrei]

23 минуты назад, straus сказал:

Если есть свободные места в стойке (много) - можно ставить не удлинители с розетками, а дистрибьюторы. Это та же хрень, только с ушами и занимает юниты.

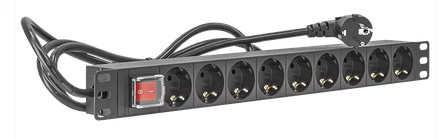

Типа вот таких и ставим -



[straus]

3 минуты назад, Andrei сказал:

Типа вот таких и ставим -



Тогда лучше брать похожие, но немного утопленные (уши выступают вперёд). Воткнутая вилка получается не торчит за пределы вертикальных рельсов.

А ещё есть похожие на два юнита, но внизу приделан органайзер для кабелей.
