Распредшкаф на улице

[ALEX_SE]

День добрый! Озадачился вопросом - распредшкафы на улице для оптики.

Имеем объект. Промпредприятие. И кучу оптики на нем которая соединяет меж собой разные корпуса и прочие строения.

На этапе монтажа руководством ИТ было принято решение что не делать классическую схему (то есть транзит между узлами с выводом нескольких волокон с обеих сторон на узле а остальное варится транзитом) а все кабели в узлах  оконечить на кроссы и отводы либо транзитные линки коммутировать патч-кордами.



Про существование уличных кроссов (в основном высокой плотности) конечно знали но бюджет не тот был да и плотность такая не нужна. Ограничились обычным БОН-96 в настенных шкафай IP-65.

В итоге поняли неудобство сего решения. А неудобство буквально во всем. Отсутствие места для укладки патч-кордов (отводить от такого кросса кучу линков удобно а вот кроссировать внутри него - нет). Проблемы с расширением (особенно когда надо залезть внутрь нижних кассет) или ремонтом. И т.п.



Мысль какая. 19" шкапчик глубиной 350-400мм. Со степенью IP-54 или выше. И туда пихать обычные ШКОС. Можно даже выдвижные или поворотные для удобства ремонта или доварки. Один кабель - один кросс. Максимальная емкость кабелей имеющихся 24ОВ. В чем плюс - куча места для укладки патч-кордов (при использовании 2мм патч-кордов и органайзеров), нет необходимости "беспокоить" все соединения при технических работах (а в случае с поворотными кроссами можно даже не разрывать линки если надо что-то подварить), есть возможность поставить другое оборудование (например коммутатор для питания видеокамер которые контролируют близлежащую территорию) и т.п. Запасы кабеля делать вне шкафа.



Покритикуйте плиз или если кто подобное делает поделитесь советом/фоткой?

[Andrei]

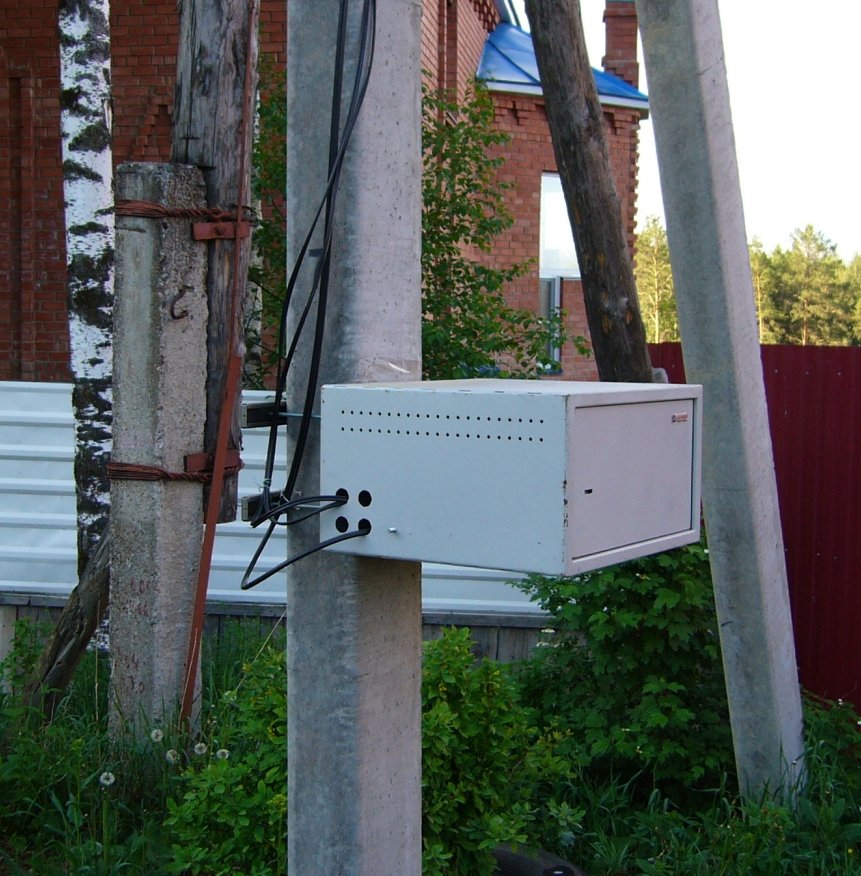

В поселке вешали на столбе обычный ящик, такой же какой и в МКД вешаем, без всяких ip-65. Все ОК уже лет 5.

[ALEX_SE]

а внутри?

мне интересно как сама идея в куче обычных ШКОС для коммутации на улице

[Andrei]

Фото внутренностей сейчас нет. Там вертикальные направляющие под 19" оборудование или кроссы. У меня там стоит один такой 19" кросс (туда разварен кабель на 32 волокна) и пара ШКОСов (туда кабели по 8 волокон) просто лежат на нем сверху. Коммутация патчкордами как обычно. Если очень хочется бОльшего, то можно ШКОСы приклеить на двусторонний скотч к 19" кроссу или дну ящика, поставить 19" органайзер - ИМХО будет более-менее красиво и удобно.

Вариант: разваривать кабели в 19" кроссы, можно 2-3 кабеля в один кросс.

[ALEX_SE]

по мне так лучше ящик поболее поставить (я имею в виду по числу юнитов) чем кучу кабелей в один кросс заводить.

[Andrei]

Хозяин-барин :)

Мы поставили ящик, который был в наличии. Высота у него 6U  по-моему, хватит на всё. ШКОСы маленькие, их можно укладывать не стопкой, а рядом друг с другом.

[ALEX_SE]

а куда от этих кроссов уходят порты? на соседние или к абонентам?

[Andrei]

32 волокна в 19" кроссе - это приходящий в поселок кабель.

8 волоконные кабели  расходятся по улицам, там на столбах муфты и от них уже дропы к абонентам.

[ALEX_SE]

а у меня как раз 90% внутренних портов кроссироваться должны на такие же внутренние порты. Представляете кашу из проводов при одном кроссе?

[Andrei]

Органайзеры спасут отца русской демократии.

Или все же варить не по одному кабелю в кросс, а часть волокон проваривать сразу на другие кабели, без вывода этих волокон на проходные адаптеры. Менее гибко, но разумный компромисс найти можно.

[ALEX_SE]

10 hours ago, Andrei said:

без вывода этих волокон на проходные адаптеры

Как раз этого и не хотят

[satboy]

Есть же китайские пластиковые уличные боксы... на 16/32/48 волокон...  стоят 1000-1500.

Можно дополнительно упаковать в электрический шкафчик, чтобы его пощадило солнышко - ибо пластик больше 5 лет не живет...



13 часов назад, ALEX_SE сказал:

а внутри?

мне интересно как сама идея в куче обычных ШКОС для коммутации на улице

Основная проблема - пыль, которая скапливается на феррулах... Не спасают даже затычки.

[ALEX_SE]

39 minutes ago, satboy said:

Можно дополнительно упаковать в электрический шкафчик, чтобы его пощадило солнышко - ибо пластик больше 5 лет не живет...

И как коммутацию осуществлять?



40 minutes ago, satboy said:

Основная проблема - пыль, которая скапливается на феррулах... Не спасают даже затычки.

Даже на соединенных коннекторах?

[satboy]

7 минут назад, ALEX_SE сказал:

И как коммутацию осуществлять?

Если в ящик - то места будет много, на одну-две из стенок можно органайзер прикрутить ...



9 минут назад, ALEX_SE сказал:

Даже на соединенных коннекторах?

На них тоже, но меньше... Раз в 5 лет, особенно если ездит транспорт по пыльной территории - надо протирать....

[Andrei]

3 часа назад, ALEX_SE сказал:

Как раз этого и не хотят

Тогда все разваривать и органайзерами аккуратно укладывать.

[ALEX_SE]

Тогда какие шкафы есть? антивандальность не особо нужна. Но лучше не менее 12U и не глубже 400мм.

[Andrei]

Тот, что на фото, делали у нас на производстве, но производство уже закрылось.

Тут посмотрите - https://shop.nag.ru/catalog/14021.nastennye-shkafy-telekommunikatsionnye

Тут есть форумчанин labi - он делал шкафы.

Да много где можно поискать.
