mindgen Posted July 22, 2020 Posted July 22, 2020 Приветствую, Имеется конфигурация: Hex Poe Lite, который питает LHG LTE kit и две WAP. Хочется: установить две cap ac дополнительно, освободить порты в hex poe и подключить его к ИБП. 1. В описании cap ac указано, что у нее первый порт 802.3, но в инетах встречается, что он так же умеет passive. Поддерживает ли питание по passive фактически? 2. Если passive поддерживает, сможет ли запитать через свой eth2 wap? Те планируется чтобы hex poe питал LHG и две cap ac. А каждая cap ac питала одну WAP. 3. Для "ИБП" хочется использовать связку с AccordecTec ББП-50 и уже имеющийся батарею SNR-BAT-12-9-GP. Родной бп к роутеру - 24V 2.5A. Отсюда вопрос, возможно ли запитать от 12V? В спецификации указано, что допустимый вольтаж 8-30. Но у cap ac 17-57. Получится ли на ББП на 12 V собрать конечную схему с добавленными двумя cap ac? Вставить ник Quote
Корпич Posted July 22, 2020 Posted July 22, 2020 Не получится. Закон Ома и Закон сохранения энергии не разрешают. :) При питании от 24В всё будет работать. AccordecTec ББП-24 Вставить ник Quote
LostSoul Posted July 22, 2020 Posted July 22, 2020 3 часа назад, mindgen сказал: 1. В описании cap ac указано, что у нее первый порт 802.3, но в инетах встречается, что он так же умеет passive. Поддерживает ли питание по passive фактически? да 3 часа назад, mindgen сказал: 2. Если passive поддерживает, сможет ли запитать через свой eth2 wap? Те планируется чтобы hex poe питал LHG и две cap ac. А каждая cap ac питала одну WAP. электрически может. практически же вероятно при пиковой нагрузке начнет токовая защита на порту hex poe срабатывать. надо пробовать, но решение сомнительное 3 часа назад, mindgen сказал: 3. Для "ИБП" хочется использовать связку с AccordecTec ББП-50 и уже имеющийся батарею SNR-BAT-12-9-GP. Родной бп к роутеру - 24V 2.5A. Отсюда вопрос, возможно ли запитать от 12V? В спецификации указано, что допустимый вольтаж 8-30. Но у cap ac 17-57. Получится ли на ББП на 12 V собрать конечную схему с добавленными двумя cap ac? собрать получится, но на 12V токи возрастут еще больше и у вас с еще большей гарантией все упрется в предельный ток отсечки на порт. тут скорее наоборот надо искать блок питания 28В Вставить ник Quote
sheft Posted July 22, 2020 Posted July 22, 2020 57 минут назад, LostSoul сказал: Для "ИБП" хочется использовать связку с AccordecTec ББП-50 выбросите его, г-но редкостное, элементная база подобрана на китайской помойке. Можете посмотреть на конденсаторы через сетчатый кожух, они наверняка уже дутые, и пульсации конские на выходе Вставить ник Quote
LostSoul Posted July 22, 2020 Posted July 22, 2020 Поставил на пробу hex в рип24 исп 01 .несколько неудобно конечно. Но халява. По качеству бп претензий нет Вставить ник Quote
mindgen Posted July 23, 2020 Author Posted July 23, 2020 @LostSoul @sheft @Корпич Спасибо за ответы. @sheft В AccordecTec посмотреть не могу, не куплен еще. Из наличия только аккум. А какие варианты на 24В достойные? Ниже @LostSoul предлагает РИП24. У меня нет особых требований к железу, домашнее размещение рядом с роутером, чтобы избежать кратковременных отключений света за городом и иметь запас по времени хотя бы на 1 час работы на случай долгих отключений/аварий на подстанции. Вставить ник Quote
Корпич Posted July 23, 2020 Posted July 23, 2020 (edited) Если домашний вариант, то можно сколхозить- просто поставить переключающее реле, емкость побольше. ну и зарядку для АКБ. Только нужно ли запитывать 5 точек wifi если нет электричества :) Edited July 23, 2020 by Корпич Вставить ник Quote
LostSoul Posted July 23, 2020 Posted July 23, 2020 1 час назад, mindgen сказал: Ниже @LostSoul предлагает РИП24. Рип 24 это явно не самый дешевый вариант. У меня оно просто есть по халявной цене . Я его вообще купил как шкафчик, но потом и БП решил не вытаскивать Вставить ник Quote
sheft Posted July 23, 2020 Posted July 23, 2020 1 час назад, mindgen сказал: А какие варианты на 24В достойные? Mean Well SCP-75-24, AD-55B или более мощный AD-155B да, учтите, что в 24 вольтовых БП аккумуляторы ставят по 2 штуки последовательно... Вставить ник Quote
mindgen Posted July 23, 2020 Author Posted July 23, 2020 2 hours ago, Корпич said: Если домашний вариант, то можно сколхозить- просто поставить переключающее реле, емкость побольше. ну и зарядку для АКБ. Только нужно ли запитывать 5 точек wifi если нет электричества :) Колхозить сам не смогу, желателен максимально готовый вариант, только на подключить. uplink через мобильного оператора в lhg lte. Поэтому наличие инета не зависит от наличия света в поселке, выше в 15 км располагается :) 55 minutes ago, LostSoul said: Рип 24 это явно не самый дешевый вариант. У меня оно просто есть по халявной цене . Я его вообще купил как шкафчик, но потом и БП решил не вытаскивать Цену видел, да... Но в целом экономить в ущерб качеству желания нет. 19 minutes ago, sheft said: Mean Well SCP-75-24, AD-55B или более мощный AD-155B да, учтите, что в 24 вольтовых БП аккумуляторы ставят по 2 штуки последовательно... Спасибо. Вставить ник Quote
LostSoul Posted July 23, 2020 Posted July 23, 2020 2 минуты назад, mindgen сказал: Колхозить сам не смогу, желателен максимально готовый вариант, только на подключить. зачем вам в аварийной ситуации 2шт cap ac и 2шт wap? у вас там маленький заповедник умпа-лумпов? почему бы не оставить 1-2 сектора и не получить больше времени автономности? Вставить ник Quote
mindgen Posted July 23, 2020 Author Posted July 23, 2020 Mean Well выходит ощутимо дороже чем тот же РИП24. Только за сам блок в районе 4 т. А еще корпус к нему... Just now, LostSoul said: зачем вам в аварийной ситуации 2шт cap ac и 2шт wap? у вас там маленький заповедник умпа-лумпов? Точки разбросаны по дому и территории у дома. Все клиенты - на wifi( ноуты, телефоны, смарт-тв). Питаются от одного hex poe lite который все роутит. Так как инет нужен для работы, то хочется иметь доступ в инет даже когда есть проблемы с электричеством в поселке. Так как вышка все равно работает и ноут уже может питаться от своей батареи. :) 4 minutes ago, LostSoul said: почему бы не оставить 1-2 сектора и не получить больше времени автономности? не требуется слишком большое время автономной работы. И цеплять через poe-коннекторы отдельные точки тоже не хочется. Поэтому все собирается через hex poe. 1-2 часа вполне достаточно. Это на вариант аварий при грозе, как раз не так давно было. Вырубилось электричество на пару часов. Вопрос по емкости акб. Я верно понимаю, что емкость двух акб должна быть одинаковая? Как бороться с неравномерным износом или это не критично? Вставить ник Quote
sheft Posted July 23, 2020 Posted July 23, 2020 1 час назад, mindgen сказал: Mean Well выходит ощутимо дороже чем тот же РИП24. Только за сам блок в районе 4 т. А еще корпус к нему... за 4000р это AD-155B на 5 ампер, в два раза больше мощности против РИП24 РИП24 - 3 ампера, аналог Mean Well SCP-75-24 при стоимости около 2000р Вставить ник Quote
LostSoul Posted July 23, 2020 Posted July 23, 2020 9 минут назад, sheft сказал: за 4000р это AD-155B на 5 ампер, в два раза больше мощности против РИП24 не совсем корректное сравнение. РИП24 это металлический шкаф с почтовым замком на ключ, с контроллером заряда и контролем здоровья батареи , умеющий пищать когда с внутренним сопротивлением батареи становится плохо, предохраняющий от глубокого разряда , местом под аккамуляторы и сам hex туда внутрь помещается. А указанный HEX POE со всем что в него воткнуто больше 3А никак не потребит. если только кроссировать мимо hex poe Вставить ник Quote
mindgen Posted July 23, 2020 Author Posted July 23, 2020 1 hour ago, LostSoul said: не совсем корректное сравнение. РИП24 это металлический шкаф с почтовым замком на ключ, с контроллером заряда и контролем здоровья батареи , умеющий пищать когда с внутренним сопротивлением батареи становится плохо, предохраняющий от глубокого разряда , местом под аккамуляторы и сам hex туда внутрь помещается. А указанный HEX POE со всем что в него воткнуто больше 3А никак не потребит. если только кроссировать мимо hex poe А в рознице с ними туго? Пытаюсь найти в наличии и ни где их нет... Вставить ник Quote
LostSoul Posted July 23, 2020 Posted July 23, 2020 2 минуты назад, mindgen сказал: А в рознице с ними туго? Пытаюсь найти в наличии и ни где их нет... в фирмах торгующих охранными и пожарными сигнализациями Вставить ник Quote
Saab95 Posted July 23, 2020 Posted July 23, 2020 В китае заказываете DC-DC преобразователь с ограничением тока. Берете стандартный БП от микротика на 24 вольта и через этот преобразователь подключаете к 12 вольт АКБ, второй такой же к другой 12 вольтовой АКБ. Эта схема будет заряжать батареи. Далее потребуется еще источник питания для работы всех микротиков при наличии электричества и реле, которое включено и подает питание напрямую на микротики, а в выключенном состоянии замыкает их на АКБ, ну еще конденсатор потребуется, что бы на момент переключения реле микротики не зависли. Другой вариант использовать повышающий DC-DC преобразователь, который подключите к вашему основному БП на 24 вольта, и он будет заряжать АКБ. Это самое бюджетное что можно придумать. Вставить ник Quote
LostSoul Posted July 23, 2020 Posted July 23, 2020 1 минуту назад, Saab95 сказал: преобразователь подключаете к 12 вольт АКБ, и в момент отключения электричества у него все порты hex poe уйдут в защиту , так как cap ac + wap побольше 1А на 12в выжрут при запуске Вставить ник Quote
Saab95 Posted July 23, 2020 Posted July 23, 2020 Я не зря написал про конденсатор, а раз 2 аккумулятора, то при отключении они перекоммутируются последовательно и на микротики пойдет 24 вольта. Вставить ник Quote
LostSoul Posted July 23, 2020 Posted July 23, 2020 1 минуту назад, Saab95 сказал: Я не зря написал про конденсатор, а раз 2 аккумулятора, то при отключении они перекоммутируются последовательно и на микротики пойдет 24 вольта. это прям из книжки "как не надо делать". Вставить ник Quote
mindgen Posted July 23, 2020 Author Posted July 23, 2020 Спасибо, но это слишком для меня :) Лучше готовое проверенное решение. А dc jack с для подключения в РИП и потом в hex так же продается в фирмах торгующих охранными и пожарными сигнализациями? Вставить ник Quote

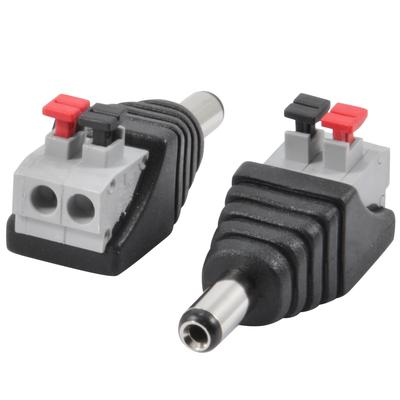

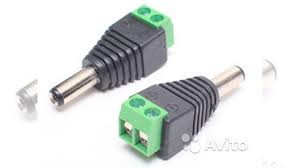

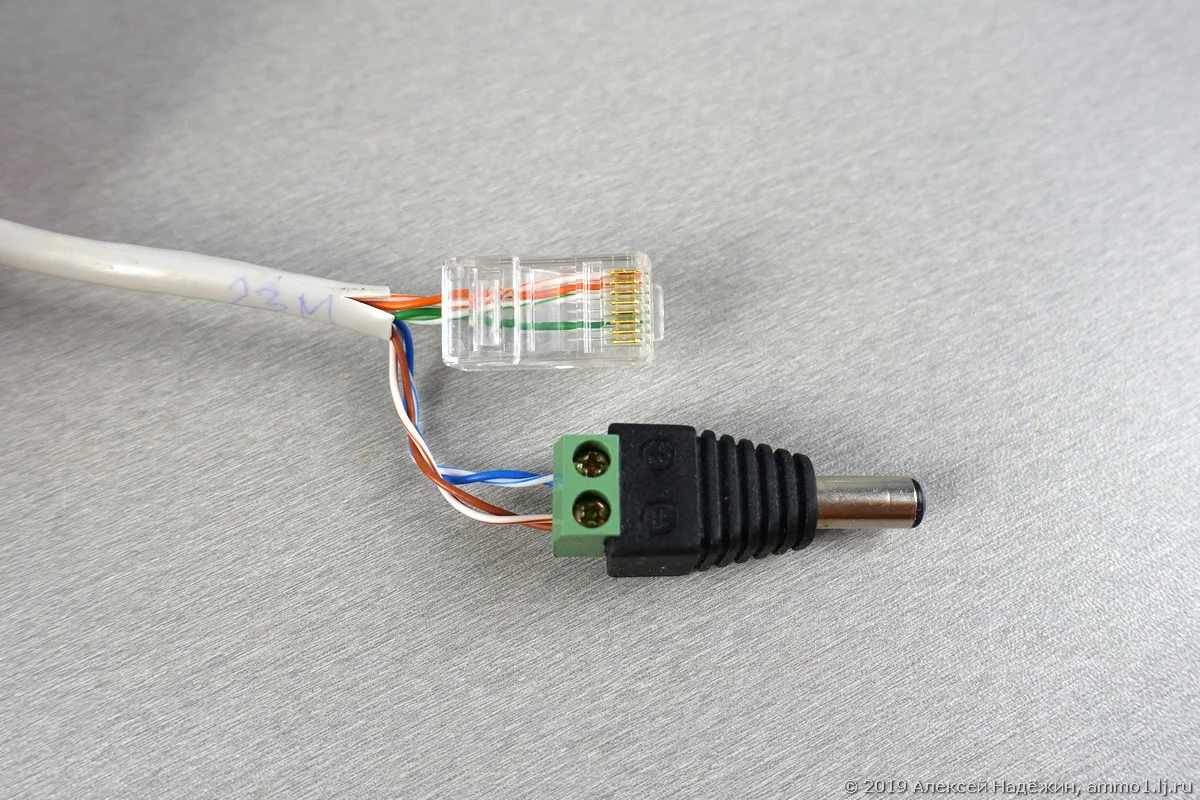

LostSoul Posted July 24, 2020 Posted July 24, 2020 13 часов назад, mindgen сказал: А dc jack с для подключения в РИП и потом в hex так же продается в фирмах торгующих охранными и пожарными сигнализациями? продается типа такого ( немного тонковат для hex poe сидит не жестко ) применяем в основном такие они сидят немного лучше ( тоже не идеально ) , но требуют прямых рук и проверки при размещении провода под зажим. самым надежным механически будет подать обжать патчкорд с отводом синей и коричневой пары на + и - соответственно. то есть обжать как-то вот так , но в вашем случае наоборот. пример на фото - чтобы passive poe подать в линию. А вам надо наоборот с разьёма, включенного в hex в первый порт увести две пары на + и - блока питания. Вставить ник Quote
mindgen Posted July 24, 2020 Author Posted July 24, 2020 2 hours ago, LostSoul said: продается типа такого ( немного тонковат для hex poe сидит не жестко ) применяем в основном такие они сидят немного лучше ( тоже не идеально ) , но требуют прямых рук и проверки при размещении провода под зажим. самым надежным механически будет подать обжать патчкорд с отводом синей и коричневой пары на + и - соответственно. то есть обжать как-то вот так , но в вашем случае наоборот. пример на фото - чтобы passive poe подать в линию. А вам надо наоборот с разьёма, включенного в hex в первый порт увести две пары на + и - блока питания. Ок, понял. Спасибо. Я все же хотел порты оставить максимально свободными, чтобы потом вывести под другие задачи. Я пытался найти провод на одном конце которого jack, а с другой стороны просто провода, которые завести в клеммы бп. Либо придется может просто его отрезать от родного(или схожего) бп :) Спасибо! Вставить ник Quote
LostSoul Posted July 24, 2020 Posted July 24, 2020 1 час назад, mindgen сказал: Я пытался найти провод на одном конце которого jack, а с другой стороны просто провода, которые завести в клеммы бп. Либо придется может просто его отрезать от родного(или схожего) бп :) Выкусывание из патчкорда синей и коричневой пары не помешают ему работать на 100мбит ( порт не тепяется ) Вставить ник Quote
mindgen Posted July 24, 2020 Author Posted July 24, 2020 2 hours ago, LostSoul said: Выкусывание из патчкорда синей и коричневой пары не помешают ему работать на 100мбит ( порт не тепяется ) С первого раза не осилил смысл предлагаемого варианта :) Теперь дошло, спасибо! Отличное решение! Вставить ник Quote
