yarsoniy Posted June 30, 2020 Posted June 30, 2020 здраствуйте. Может кто подскажет как правильно складывать аналог на главной станции модуляторы: pulutron и vektor почему то при складывании каналов идут гармоники на первих 24 каналах Вставить ник Quote
sky star Posted June 30, 2020 Posted June 30, 2020 С аналогом завязывают , а Вы складывать собрались, на ответвителях в обратку складывайте , начинать можно с 1/20 _1/20_1/20_1/18_1/18_18_1/16_1/16_1 и так далее Или lef лаборатория покупать сумматор канальный с низким затуханием на проход - дорого http://www.smelka.ru/output/1912.htm Вставить ник Quote
yarsoniy Posted June 30, 2020 Author Posted June 30, 2020 7 минут назад, sky star сказал: С аналогом завязывают , а Вы складывать собрались, на ответвителях в обратку складывайте , начинать можно с 1/20 _1/20_1/20_1/18_1/18_18_1/16_1/16_1 и так далее Или lef лаборатория покупать сумматор канальный с низким затуханием на проход - дорого http://www.smelka.ru/output/1912.htm а по частоте есть разница как роставить? Вставить ник Quote
straus Posted June 30, 2020 Posted June 30, 2020 20 минут назад, yarsoniy сказал: здраствуйте. Может кто подскажет как правильно складывать аналог на главной станции модуляторы: pulutron и vektor почему то при складывании каналов идут гармоники на первих 24 каналах В идеале - через канальные фильтры и направленные сумматоры. Если канальных фильтров нет - поставить хотя-бы полосовые. Модуляторы однополосные или двухполосные? Какой уровень внеполосных шумов и помех? Вставить ник Quote
mux Posted July 20, 2020 Posted July 20, 2020 могу изготовить на фильтрах https://cloud.mail.ru/home/MULTIPLEX-MF2019.pdf?weblink=3f1J/3WDcp8M1a Вставить ник Quote
dIMbI4 Posted July 27, 2020 Posted July 27, 2020 В 30.06.2020 в 15:16, sky star сказал: на ответвителях в обратку складывайте , начинать можно с 1/20 _1/20_1/20_1/18_1/18_18_1/16_1/16_1 и так далее интересна критика) а если с целью максимальной изоляции собирать дробными делителями группы модуляторов, например 1-9-17-25-... 2-10-18-26-... 3-11-19-27-... 4-12-20-28-... 5-13-21-29-... 6-14-22-30-... 7-15-23-31-... 8-16-24-32-... которые потом собрать 204 сплиттерами Вставить ник Quote
abub Posted July 28, 2020 Posted July 28, 2020 Изоляции чего от чего? Если модулятор неисправен, он будет срать, ответвители точно не помогут, на выброс или ремонтировать, а исправным не нужно никаких фильтров Вставить ник Quote
Глеб Высоцкий Posted July 28, 2020 Posted July 28, 2020 Покорный слуга строил исключительно приватные кабельные сети, на одно здание, или комплекс зданий (санаторий, например). Всегда складывал только на сплиттерах. Проблем не было, однако, надо иметь в голове: 1. Сплиттеры должны быть "правильные", в основе их схемотехники должен быть делитель на 2, у которого плечи подключены к встречным обмоткам трансформатора. У такого сплиттера развязка выход-выход точно не меньше, чем у ответвителя отвод-отвод. Если сплиттер собран на резисторах (в магазине и такие могут продать), натурально, будет хреново. 2. Сам принцип группировки каналов правильный, но полезно иметь перед глазами частотный план. Если, например, используется только ДМВ, там все просто, весь диапазон занимает одну октаву, и любая гармоника любого канала точно будет вне диапазона. А вот с каналами МВ и СК не так все просто. Вставить ник Quote
straus Posted July 28, 2020 Posted July 28, 2020 4 часа назад, abub сказал: исправным не нужно никаких фильтров информация неверная. В зависимости от внеполосных излучений модулятора может понадобиться дополнительная фильтрация. 1 час назад, Глеб Высоцкий сказал: У такого сплиттера развязка выход-выход точно не меньше, чем у ответвителя отвод-отвод 1. Ответвители с несколькими отводами (по факту ответвитель плюс сплиттер) применять для суммирования не надо. Только одноотводные. 2. У одноотводных ответвителей обратное затухание заметно лучше, чем у сплиттеров. Вставить ник Quote
abub Posted July 29, 2020 Posted July 29, 2020 19 часов назад, straus сказал: В зависимости от внеполосных излучений модулятора может понадобиться дополнительная фильтрация. Это неисправность модулятора. У меня шеф иногда тоже такую херню несет, очень не любит избавляться от неисправных (а кому это нравится?), выдает "а вот ты не в ту раму поставил модулятор, а вот так не надо суммировать, бла-бла-бла", исправным модулятором в любой точке подключения, в любой раме легко доказывается непонимание вопроса Вставить ник Quote
straus Posted July 29, 2020 Posted July 29, 2020 В любом модуляторе есть внеполосные излучения. Вопрос только в их уровне. 6 часов назад, abub сказал: У меня шеф иногда тоже такую херню несет Тут ещё вопрос, кто из вас несёт... Вставить ник Quote
mux Posted August 5, 2020 Posted August 5, 2020 (edited) как правильно просумировать аналог на главной станции и аналог и "цифру" всётаки ПРАВИЛЬНО складывать на канальных фильтрах для цифры полоса делается чуть пошире складывать на ответвителях --- это дань экономии.... и это понятно в тек ситуации ну тут ничего не поделаешь - частный бизнес убили совсем... бютжет у них стал как у домохозяйки не до феншуя Edited August 5, 2020 by mux Вставить ник Quote
Rublik Posted August 6, 2020 Posted August 6, 2020 В 05.08.2020 в 15:13, mux сказал: как правильно просумировать аналог на главной станции и аналог и "цифру" всётаки ПРАВИЛЬНО складывать на канальных фильтрах для цифры полоса делается чуть пошире складывать на ответвителях --- это дань экономии.... и это понятно в тек ситуации ну тут ничего не поделаешь - частный бизнес убили совсем... бютжет у них стал как у домохозяйки не до феншуя Это еще зависит от самой станции!!! если со станции идет куча вне полосных и других мерзостей , что не должно быть , то феньшуй не феньшуй. все рано получишь .... ну Вы сами знаете!!! У меня например 35 аналога и 100 цифры суммированно на 1 сумматоре или делителе 1/8. Ну и естественно не планар, терра или еще какая то ... https://skr.sh/s3Wrqrevzs6?a Вставить ник Quote
Grohotov Posted August 23, 2020 Posted August 23, 2020 А если через проходное гнездо модулятора, друг за другом, это совсем не по феншую? У меня так двадцать модуляторов "televez"соединены были. Если все исправные - нормально работало. Вставить ник Quote
Глеб Высоцкий Posted August 24, 2020 Posted August 24, 2020 Двадцать модуляторов - это явно не операторская сеть. На гостиницу небольшую. Можно использовать двухполосные модуляторы и расставить каналы только в ДМВ через один (да хоть через два). Если после такой "головной станции" в каскад стоит один, край два усилителя - будет работать без особых проблем. А вот если у Вас частотных каналов 50+, и Вы обслуживаете город - партизанские методы уже не проканают. Вставить ник Quote

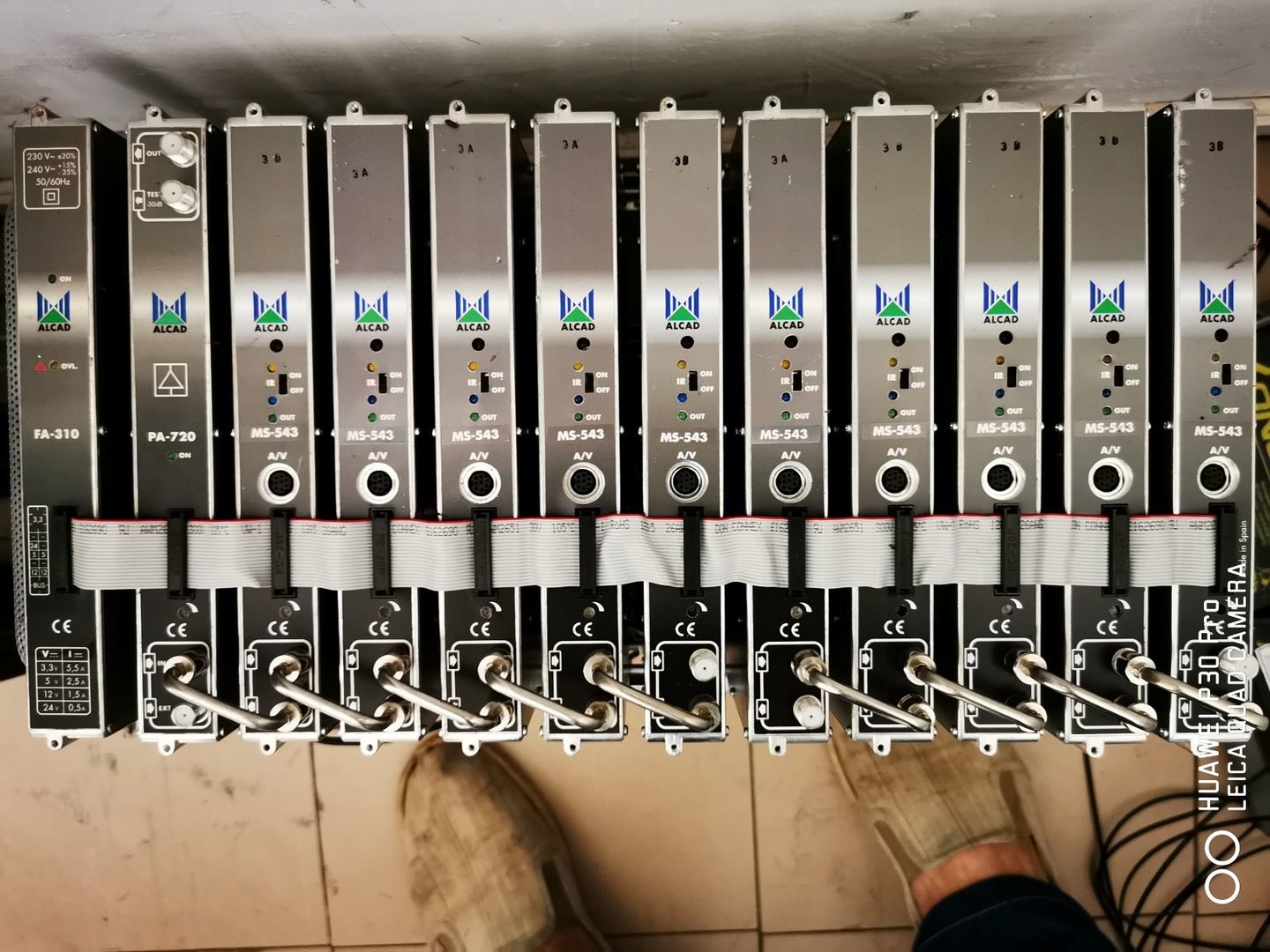

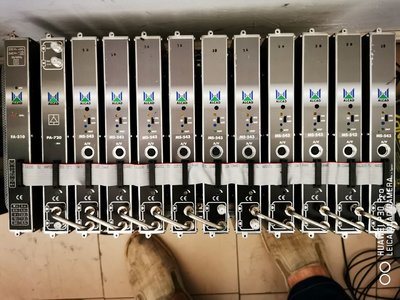

Grohotov Posted August 24, 2020 Posted August 24, 2020 11 часов назад, Глеб Высоцкий сказал: Двадцать модуляторов - это явно не операторская сеть партизанские методы уже не проканают. Нет конечно не операторская, это маленький поселок. А причем тут партизанские? Это штатное соединение, предусмотренное производителем оборудования. Да, я ошибся, не "Televez", а "Alcad". Вполне себе он однополосный. Вот эта старая ГС. Если все модуляторы исправны и уровни выровнены, то все нормально показывало. ОП нигде не писАл, что у него город или село... Вставить ник Quote
Глеб Высоцкий Posted August 27, 2020 Posted August 27, 2020 Да, тем не менее он написал, что проблемы наблюдаются "на первых 24-х каналах", соответственно, у него их намного больше 20-ти. Вставить ник Quote
straus Posted August 27, 2020 Posted August 27, 2020 Кстати, он там написал "гармоники". Но на нижних каналах это не гармоники, это интермодуляция. Значит ситуация там хуже, чем мы думали изначально. Вставить ник Quote
yarsoniy Posted October 26, 2020 Author Posted October 26, 2020 В 30.06.2020 в 15:31, straus сказал: В идеале - через канальные фильтры и направленные сумматоры. Если канальных фильтров нет - поставить хотя-бы полосовые. Модуляторы однополосные или двухполосные? Какой уровень внеполосных шумов и помех? уровень шума в районе 30-40 вихдной 79 Вставить ник Quote
yarsoniy Posted October 26, 2020 Author Posted October 26, 2020 В 28.07.2020 в 13:36, abub сказал: Изоляции чего от чего? Если модулятор неисправен, он будет срать, ответвители точно не помогут, на выброс или ремонтировать, а исправным не нужно никаких фильтров действительно начал вынимать старое оборудованиие все вроде начало улучтьшаться В 29.07.2020 в 13:54, abub сказал: Это неисправность модулятора. У меня шеф иногда тоже такую херню несет, очень не любит избавляться от неисправных (а кому это нравится?), выдает "а вот ты не в ту раму поставил модулятор, а вот так не надо суммировать, бла-бла-бла", исправным модулятором в любой точке подключения, в любой раме легко доказывается непонимание вопроса + это везде так В 27.08.2020 в 21:30, straus сказал: Кстати, он там написал "гармоники". Но на нижних каналах это не гармоники, это интермодуляция. Значит ситуация там хуже, чем мы думали изначально. обясните я только 2 года как с универститета и мне такие понятие пока эщё не знакомы В 27.08.2020 в 21:19, Глеб Высоцкий сказал: Да, тем не менее он написал, что проблемы наблюдаются "на первых 24-х каналах", соответственно, у него их намного больше 20-ти. да 74 канала аналога и 70 цифрового Вставить ник Quote
sky star Posted October 26, 2020 Posted October 26, 2020 1 час назад, yarsoniy сказал: 70 цифрового у Вас 70QAM ? Вставить ник Quote
mux Posted October 26, 2020 Posted October 26, 2020 (edited) )) там ойти поколение в действии вот могу продать под 12 полос за 750 евроъ частоты с покупателя https://radikal.ru/users/mux#img=6114925513&rnd=9 ну или мама не горюй )) там полюбому не получить внятного техзадания на суммирование количество полос любое сетка любая но дешевле чем 50 евро на траспондер 8-10мег = ну её нах Edited October 26, 2020 by mux Вставить ник Quote
quasar24f Posted December 16, 2020 Posted December 16, 2020 74 аналога на Polytron + Wisi. Долго мучились с похожей проблемой пока не нашли за 150 у.е 16-входовый активный сумматор STA 22 и всё поехало идеально ! По 7-8 модулей в нужный диапазон, усилители самих станций долой, SCRatio по 11-14 db ! Вставить ник Quote
Rublik Posted December 17, 2020 Posted December 17, 2020 Уже не выпускают. наверное аналога уже у них нет.. http://foro-tele.com/ https://foro-tele.com/attachments/article/14/STA22pdf.pdf Вставить ник Quote
quasar24f Posted December 17, 2020 Posted December 17, 2020 Та да, я не написал, что б.у. нашёл на распродажах ! Вставить ник Quote
