Умеет ли ubnt работать с транками

[kurski]

Можно ли настроить так , чтоб  ubnt(он же ubiquit , он же nanostion или powerBeam и др. титулы)работал как обычный свитч.

с привязкой к нему managmentу



а



Edited June 29, 2020 by kurski

[NewUse]

а в чём проблема, он по дефолту так работает.



[VolanD666]

Создаете вланы на инт-се и бриджуете. Только скорее всего трафик у него свичует ЦПУ, так что учтите.

[rhianon_88]

Ничего на интерфейсах создавать не надо. Wds, managmet vlan, и все.  Тегированый трафик прекрасно бегает без лишней нагрузки

[VolanD666]

1 час назад, rhianon_88 сказал:

Ничего на интерфейсах создавать не надо. Wds, managmet vlan, и все.  Тегированый трафик прекрасно бегает без лишней нагрузки

Вроде в этом случае станция начинает на ARP отвечать от своего имени, но это не точно.

[Saab95]

На убнт лучше влан управления не настраивать. Иногда бывает что доступ к управлению в нем теряется, иногда сам по себе. Например работала точка примерно месяц, в настройки лазать не надо было, в веб не заходили, по ssh не цеплялись. Как понадобилось а доступ не работает, только физический перезапуск по питанию помогает.



И вообще, как уже в других темах писал, через радиоканал не надо гонять больше чем 128 мак адресов.

[kurski]

8 часов назад, NewUse сказал:

а в чём проблема, он по дефолту так работает.



не ну.объясню.

свитч:

     1 порт - транк

     2 и 3 аксес

ubnt:

     транк сама антена(с менежменьту)

     а и b - это клиент-антены

            a антена = даем инет

            b антена= там что угодно(ну допустим внутр локальная без интет или камеры , не суть)



пробовал бриджами там вланами  все бестолку







6 часов назад, rhianon_88 сказал:

Ничего на интерфейсах создавать не надо. Wds, managmet vlan, и все.  Тегированый трафик прекрасно бегает без лишней нагрузки

т.е.

  выставляю wds там и там , вланю,

  на одном клиенте vlan там допстим 200

  на дюргом - 404



или только для клиета(растегировть)



  манажементу- там 16. и готово?

Edited June 29, 2020 by kurski

[kurski]

для

  vlan network вланы тегируются или растегируются

  тогда bridge1,2,3,n... зачем там

[NewUse]

тупо на клиентах снимаете тэг, а на тд режим бридж и ничего не надо настраивать

[kurski]

9 часов назад, NewUse сказал:

тупо на клиентах снимаете тэг, а на тд режим бридж и ничего не надо настраивать

но если AP на транке к какому vlan принадлежит ее менежм-адрес

[Saab95]

Допустим есть порт коммутатора с вланами 101, 102 и 103. Влан 100 это управление.

В этот порт втыкаете БС, настраиваете на ней влан 100 для управления. Этот влан создаете на бридже в расширенной настройки сети.

На клиентских CPE выводите wlan из бриджа, создаете на нем влан 100 для управления и влан 101 для абонента. Далее создаете бридж, в него добавляете влан 101 и сетевой порт.

Если надо что бы CPE передавала все вланы дальше в кабель, тогда так же как и на БС создаете на бридже влан 100 для управления и работаете.



Ясно дело что на порту первого коммутатора нужно запретить ходить в сторону радио всем другим вланам, кроме нужных.



Вообще на убнт работать с сетью очень неудобно, то есть оно подходит только мост точка-точка сделать, или базу с клиентами, которые pppoe поднимают или их влан снимается на сетевой порт. Все другие схемы для этого оборудования сложны и неудобны, есть большой шанс потерять управление при перенастройке.

[NewUse]

58 минут назад, kurski сказал:

но если AP на транке к какому vlan принадлежит ее менежм-адрес

по дефолту он не тегирован, но если нужно, можно создать менеджмент влан и повесить на него менеджмент интерфейс.

[fractal]

4 часа назад, Saab95 сказал:

Допустим есть порт коммутатора с вланами 101, 102 и 103. Влан 100 это управление.

В этот порт втыкаете БС, настраиваете на ней влан 100 для управления. Этот влан создаете на бридже в расширенной настройки сети.

На клиентских CPE выводите wlan из бриджа, создаете на нем влан 100 для управления и влан 101 для абонента. Далее создаете бридж, в него добавляете влан 101 и сетевой порт.

Если надо что бы CPE передавала все вланы дальше в кабель, тогда так же как и на БС создаете на бридже влан 100 для управления и работаете.



Ясно дело что на порту первого коммутатора нужно запретить ходить в сторону радио всем другим вланам, кроме нужных.



Вообще на убнт работать с сетью очень неудобно, то есть оно подходит только мост точка-точка сделать, или базу с клиентами, которые pppoe поднимают или их влан снимается на сетевой порт. Все другие схемы для этого оборудования сложны и неудобны, есть большой шанс потерять управление при перенастройке.

Save mode вас спасёт)

[kurski]

6 часов назад, NewUse сказал:

по дефолту он не тегирован, но если нужно, можно создать менеджмент влан и повесить на него менеджмент интерфейс.

не тегирован- это да.

если вешается менедж-интерфейс на br0,

       нужно ли создавать br1,brn для client-антенн



[



  AP:

        br0{  lan16(vl-упр)}

        br1{  wlan8(камеры(неважно))}

        br2{  wlan10(инет)}



    или :



   AP:

         br0{

               lan16(vl-упр)

               wlan8(камеры(неважно))

               wlan10(инет)

               }



]



cl1:

          br0{

                 wlan16(vl-упр)}





           br1{

               wlan10,lan0

            }





cl2:

         br0{wlan16(vl-упр) }



         br1{

              wlan8,lan0

         }



Edited June 30, 2020 by kurski

[Tirminator]

2 часа назад, kurski сказал:

не тегирован- это да.

если вешается менедж-интерфейс на br0,

       нужно ли создавать br1,brn для client-антенн



[



  AP:

        br0{  lan16(vl-упр)}

        br1{  wlan8(камеры(неважно))}

        br2{  wlan10(инет)}



    или :





По хорошему лучше так

AP:

        br0{  lan16(vl-упр)wlan16}

        br1{  wlan8(камеры(неважно))lan8}

        br2{  wlan10(инет)lan10}

cl1:



                wlan16(vl-упр)}





           br1{

               wlan10,lan0

            }

cl2:

        wlan16(vl-упр)



         br1{

              wlan8,lan0

         }



менедж-интерфейс вешается либо на br0 либо на прямую на wlan если на клиентской антенне

[kurski]

рабочая схема:

прикладываю рабочую схему

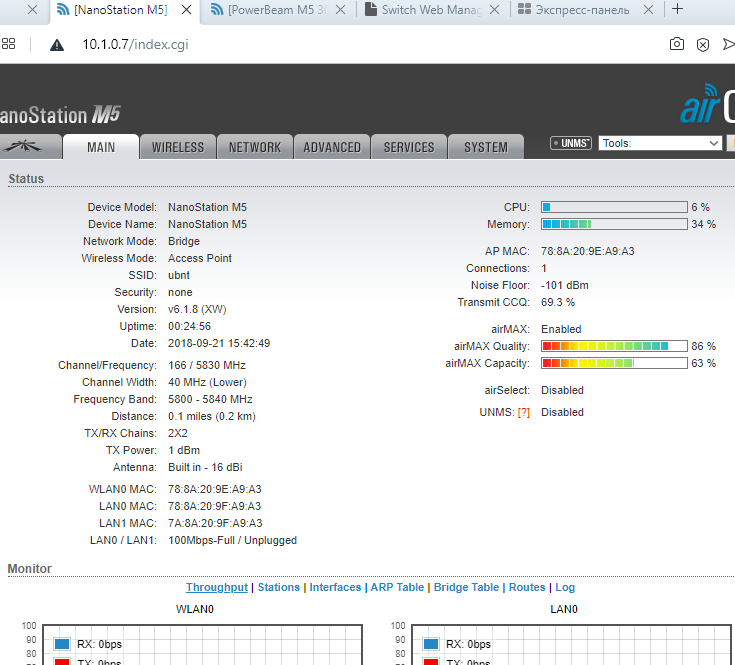

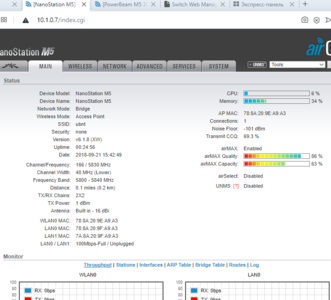

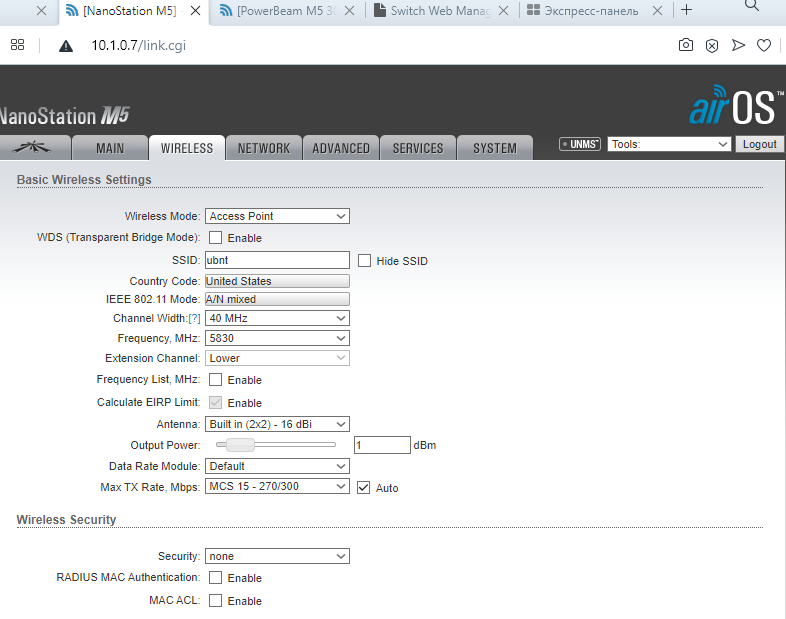

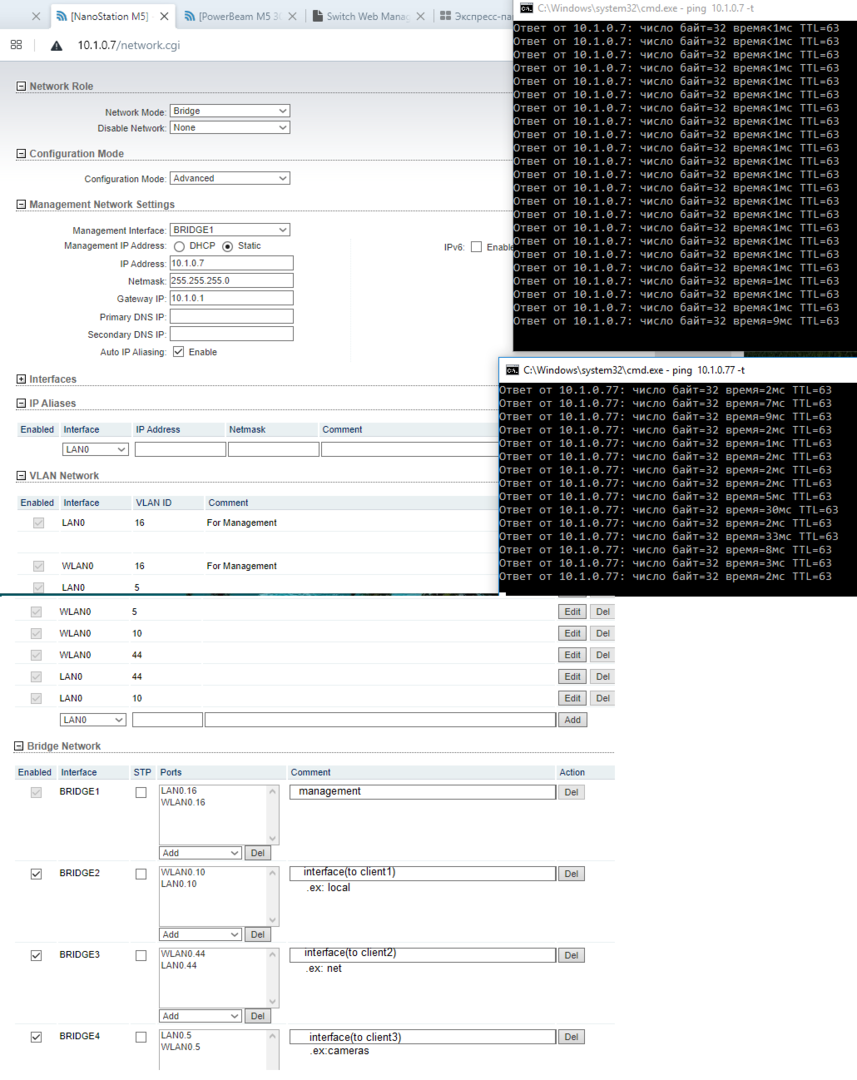

База

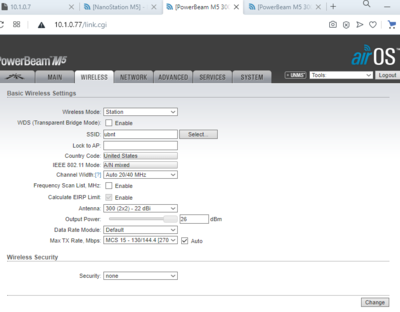

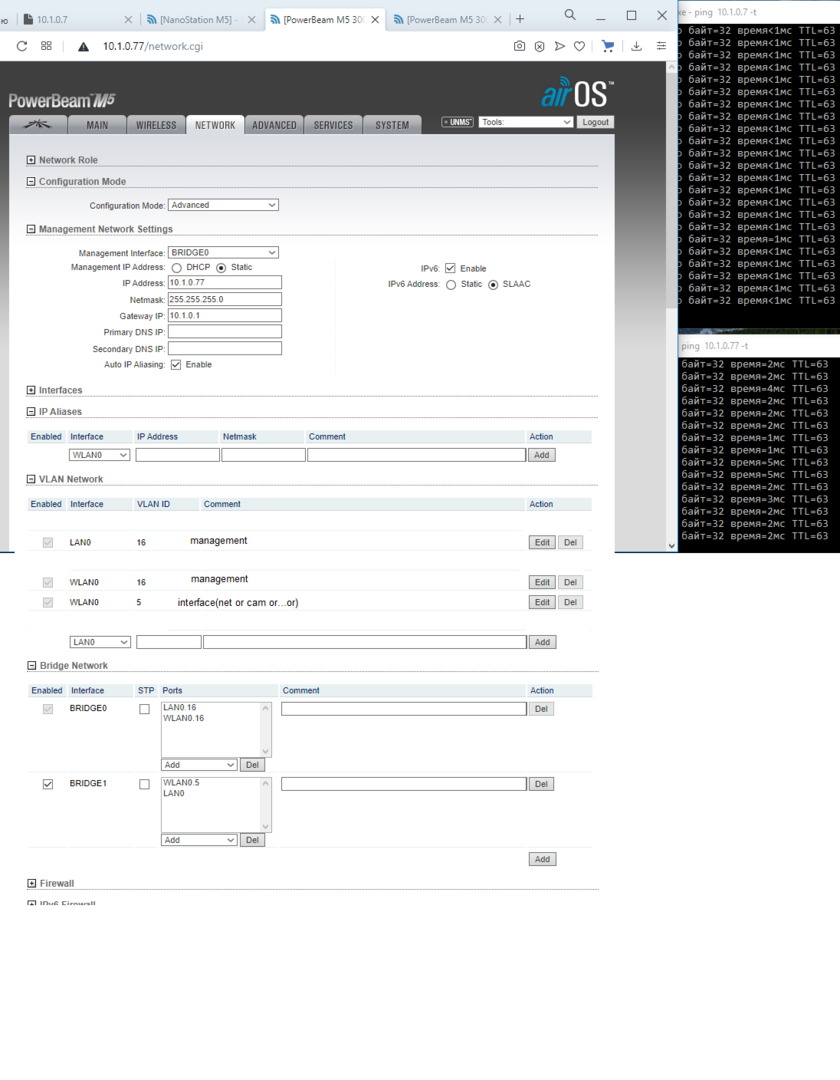

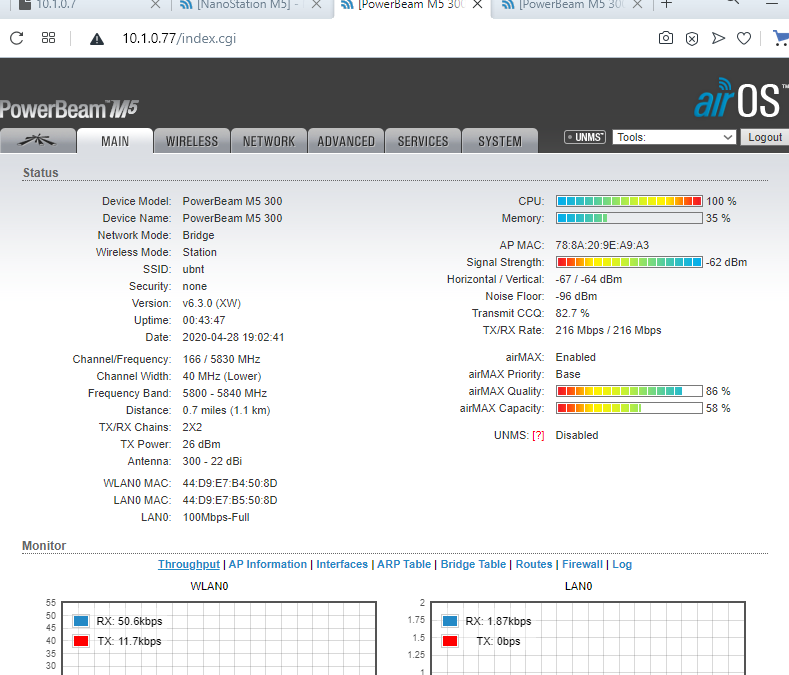

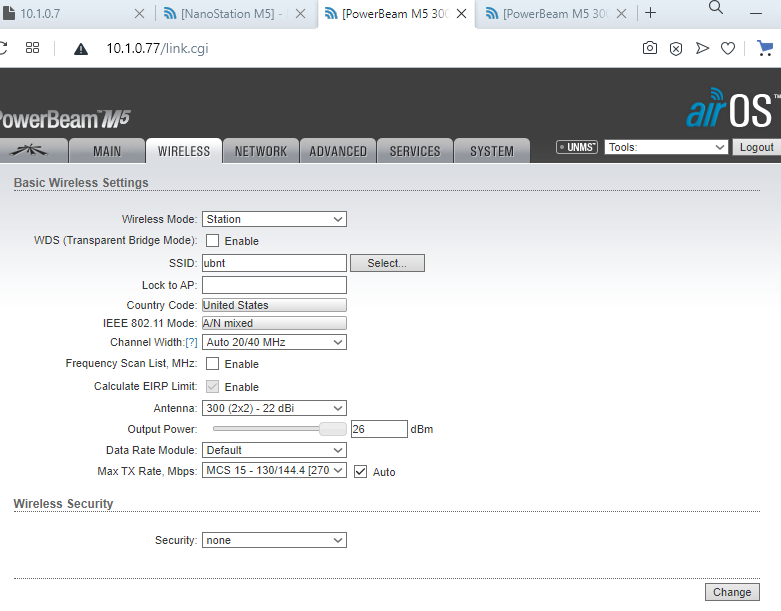

Клиент



это для конечного клиента



.

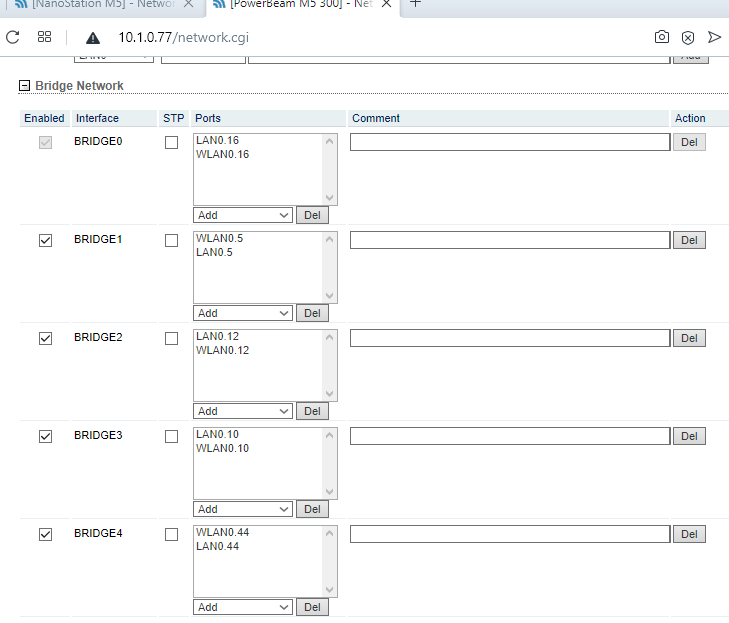

это для транка

Edited July 4, 2020 by kurski
