Добрый день.



Собрали линк для резерва оптики на LHG XL5, ожидали что получим 300 Mbit по TCP на примем и в  дуплексе порядка 150 Mbit. В итоге получилось все очень плохо, причем не могу понять по замерам, пользуюсь встроенным Btest. Если замер делаю с Антенны, то выдает по TCP 120Mbit, если замер делаю за антенной с Mikrotik HEX, то не поднимается выше 70Mbit.

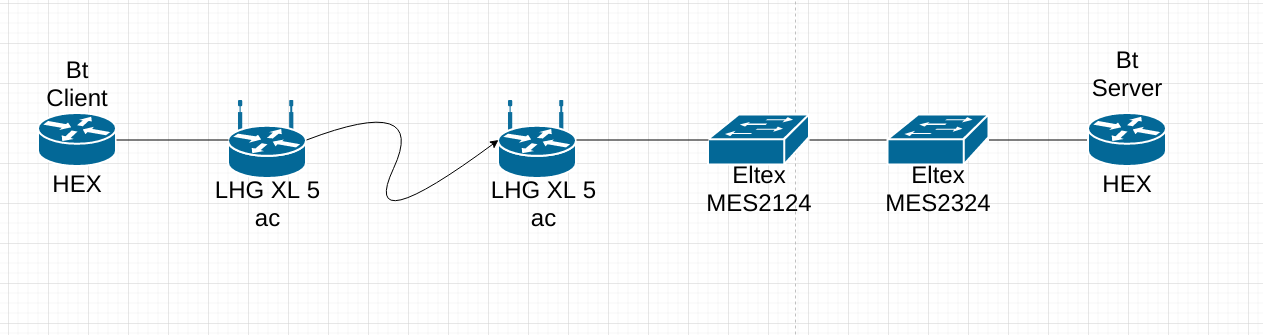

Вот схемка:

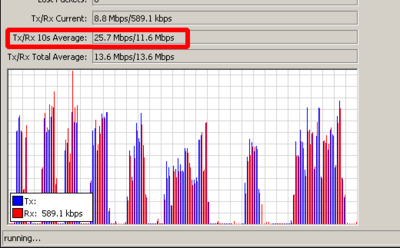

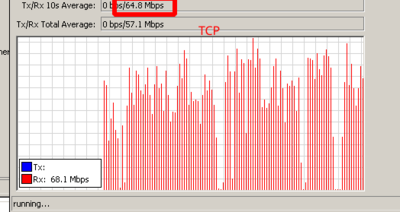

Еще не понятно почему при замере скачками трафик идет, т.е. получается, что линк не стабильный, замер с Mirkotik HEX по TCP после антенны:

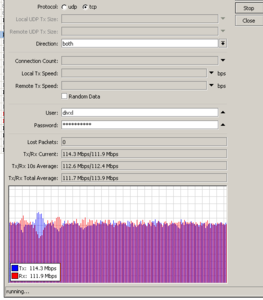

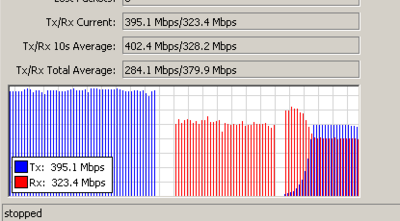

Если запускаю тест в TCP Both, то вообще страшные цифры и графики:

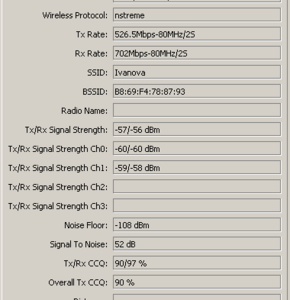

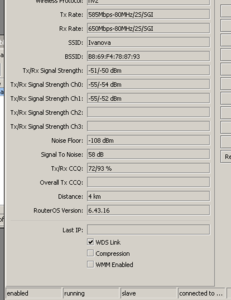

Вот какие параметры получили в радио:







Настройки такие, протокол nv2, частота 5825 XXXX, Station WDS, Tx Power на MAX, расстояние 4км, eth и wlan в бридже. Все в одном L2 на антеннах вытаскиваю VLAN с бриджа.



/interface wireless
set [ find default-name=wlan1 ] band=5ghz-onlyac channel-width=20/40/80mhz-XXXX disabled=no frequency=5825 frequency-mode=superchannel mode=bridge \
    nv2-preshared-key=molniyakey nv2-security=enabled radio-name="" ssid=Ivanova wds-default-bridge=bridge1 wds-mode=dynamic wireless-protocol=nv2
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik



Завтра проставим после антенны BananaPi с iperf, похоже с тестом Btest и TCP сильно не подтестируешь, либо. В UDP добиться 400 Мбит на прием и 600Мбит на передачу, в дуплексе UDP тест выдает 350 на 350.

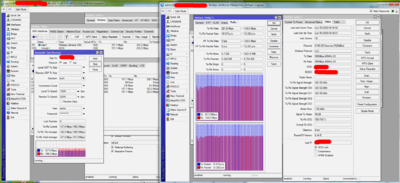

Замер с антенны:





Опять же не понятно, почему после антенны, скорости ниже получаются: UDP 227 на прием  350 передача, 180/180 дуплекс.



Сколько от этих антенн можно ожидать пропускной способности ? Все же здесь AC, как я понял у микротика есть проблемы с AC ?



Еще оказалось что ARM не умеет эфир сканировать, выбрал частоту используя Freq Usage и Snooper.



Есть ли смысл в ограничениях канальных скоростей ?



В NV2 появились новые настройки, они дают прирост?



Очереди нужно подкручивать?





Изменено 18 июня, 2020 пользователем divxl

[rhianon_88]

@divxl чуваг, обнови прошивки до актуальных. На 4км при максимальной мощности что-то хреновенькие сигналы.

Вы используете bttest? Гуано, прогоните между антеннами bandwidth test.

300M tcp эта железка вам гарантировано не даст. В дуплексе с нагрузкой 150/150 можно не мечтать. Не умеет оно хорошо в дуплексе.

Изменено 18 июня, 2020 пользователем rhianon_88

[divxl]

Я гонял как раз bandwidth тестом. Сегодня пойду ставить iperf на bananapi после антенны, попробую Iperfом погонять.

Какие сигналы на 4км я должен увидеть на таких антеннах ? Юстировка сильно толку не дает, хотя крепеж нормальный от LHG60G.



Сейчас реального трафика 166/12, вечером где-то 300/50, прокачает такой ?



p.s. прошивку обновил сразу же, единственное ветку Current использую.



Подскажите какой принцип поджатия каналов в AC ?



Как я понимаю все настройки делаются на AP, перехожу в Data Rates, переключаю в configured далее c Support и Basic снимаю все галки в HT MCS выставляю от MCS8 до MCS15, и добиваюсь CCQ 100% поджимая.



НО это все для N режима, как быть с AC ?



Есть ли смысл что то там поджимать или автоматом оставить ?



Как понял есть всего 3 регулировки MCS 0-7, 0-8, 0-9. Есть ли от них толк ? Попробовал переключать, разницы не увидел и по мне когда все в Авто скорости реальные выше получаются.



[rhianon_88]

@divxl по сути толку от ас нет, прокачка от n-режима отличается в лучшем случае на пару десятков мегабит. Увеличение ширины канала с 40МГц до 80 может вообще не дать прироста в tcp. 300/50 можете рискнуть, но тут лучше справится nanobeam 5ac gen2. Или не к слову помянутый комбайн force300-25. Последний на таком расстоянии должен под полгига доплатить суммарно.

[Scum]

Скажем прямо, не того вендора выбрали. Нужно было потратиться на Ubiquiti airFiber, можно даже 11GHz (хорошие скорости будут) или Ligowave RapidFire.. Было бы в разы лучше. Профессор местный будет топить за камбиум 550, тоже можно. Как вариант Vector 5 от Infinet. Микротик p2p не айс..

Изменено 19 июня, 2020 пользователем Scum

[slv700]

В 18.06.2020 в 16:59, divxl сказал:

Добрый день.



Собрали линк для резерва оптики на LHG XL5, ожидали что получим 300 Mbit по TCP на примем и в  дуплексе порядка 150 Mbit. В итоге получилось все очень плохо, причем не могу понять по замерам, пользуюсь встроенным Btest. Если замер делаю с Антенны, то выдает по TCP 120Mbit, если замер делаю за антенной с Mikrotik HEX, то не поднимается выше 70Mbit.



Вот схемка:







Еще не понятно почему при замере скачками трафик идет, т.е. получается, что линк не стабильный, замер с Mirkotik HEX по TCP после антенны:







Если запускаю тест в TCP Both, то вообще страшные цифры и графики:







Вот какие параметры получили в радио:







Настройки такие, протокол nv2, частота 5825 XXXX, Station WDS, Tx Power на MAX, расстояние 4км, eth и wlan в бридже. Все в одном L2 на антеннах вытаскиваю VLAN с бриджа.



/interface wireless
set [ find default-name=wlan1 ] band=5ghz-onlyac channel-width=20/40/80mhz-XXXX disabled=no frequency=5825 frequency-mode=superchannel mode=bridge \
    nv2-preshared-key=molniyakey nv2-security=enabled radio-name="" ssid=Ivanova wds-default-bridge=bridge1 wds-mode=dynamic wireless-protocol=nv2
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik



Завтра проставим после антенны BananaPi с iperf, похоже с тестом Btest и TCP сильно не подтестируешь, либо. В UDP добиться 400 Мбит на прием и 600Мбит на передачу, в дуплексе UDP тест выдает 350 на 350.

Замер с антенны:







Опять же не понятно, почему после антенны, скорости ниже получаются: UDP 227 на прием  350 передача, 180/180 дуплекс.



Сколько от этих антенн можно ожидать пропускной способности ? Все же здесь AC, как я понял у микротика есть проблемы с AC ?



Еще оказалось что ARM не умеет эфир сканировать, выбрал частоту используя Freq Usage и Snooper.



Есть ли смысл в ограничениях канальных скоростей ?



В NV2 появились новые настройки, они дают прирост?



Очереди нужно подкручивать?







А с чего вы взяли , что этот Микротик  выдаст 300М TCP в тестах и  300М TCP/IP реального трафика? Вы обманулись.  Никакие ни тонкие, ни толстые настройки не помогут.  Верните этот мусор туда, где брали. Нынешний Микротик совсем не тот , что был 10 лет назад. Забудьте.

А что брать почитайте этот форум.

[rhianon_88]

@Scum бюджет тс не озвучивал. Но судя по выбору оборудования - там не густо. Лично в моем кейсе на 10км где с одной стороны убиты эфир  powerbeam 5ac-500 давал 170М, сейчас маслает форс300-25 выгребает до 280М, 230 держит бодрячеом. ldf 5ac на метровых офсетах долбился в 120М. На 4км если не нужна мега 100% стабильность можно обойтись без файберов и птп550.

Изменено 20 июня, 2020 пользователем rhianon_88

[Scum]

1 час назад, rhianon_88 сказал:

@ScumНа 4км если не нужна мега 100% стабильность можно обойтись без файберов и птп550.

А какой смысл иметь не стабильный канал? Или строить нормально или совсем не строить. Тем более резервирование оптики как бы намекает, что канал нужен качественный.

[rhianon_88]

@Scum резервирование оптики на 4км.. пионэров мало что ли видели? Плюнуть 4км опты и собрать воздушный линк который покроет резервирование опты... У него опты с з.п. монтажникам ушло по деньгам ушло меньше чем линк на файберах или птп550

[divxl]

4 часа назад, Scum сказал:

Скажем прямо, не того вендора выбрали. Нужно было потратиться на Ubiquiti airFiber, можно даже 11GHz (хорошие скорости будут) или Ligowave RapidFire.. Было бы в разы лучше. Профессор местный будет топить за камбиум 550, тоже можно. Как вариант Vector 5 от Infinet. Микротик p2p не айс..

В чатике микротика народ писал что 300 TCP  трафика на таких антеннах прокачивал. Честно говоря по старой памяти, были когда то  sexant ptp  линк, работал не плохо, а тут  AC  запилили, решил вот погонять и как то не очень.



Наслышан про airFiber 11 для него нужно около 100 000, для резерва не могу пока столько выделить, временно на микротике хоть что то пока пытаюсь настроить раз уж приобрели.



3 часа назад, slv700 сказал:

Верните этот мусор туда, где брали.



Сомневаюсь что примут. Придется временно с ним быть.





1 час назад, rhianon_88 сказал:

@Scum резервирование оптики на 4км.. пионэров мало что ли видели? Плюнуть 4км опты и собрать воздушный линк который покроет резервирование опты... У него опты с з.п. монтажникам ушло по деньгам ушло меньше чем линк на файберах или птп550



120 000 вышло. Как раз цена антенн  airFiber.



3 часа назад, rhianon_88 сказал:

ldf 5ac на метровых офсетах добился в 120М. На 4км если не нужна мега 100% стабильность можно обойтись без



Можете  подсказать как добивались? Как минимум попробовать в 40МГц по тестировать еще. Кстати как на  Ldf  вы эфир сканировали?

[slv700]

7 часов назад, rhianon_88 сказал:

У него опты с з.п. монтажникам ушло по деньгам ушло меньше чем линк на файберах или птп550

За аренду опор 300т руб( одна  опора в месяц) счет не выставили еще? 4 км=120 -опор 36тыс. руб в месяц. Нормально? А кабель, муфты  и монтажники действительно стоят недорого. Но за проект РЭС  придется заплатить и есть много  другого гемора за соблюдение ТУ. Заземление  опоры   еще не требовали? 4 Ома по стандарту  обеспечите?  Ждите, обязательно потребуют.

[rhianon_88]

8 часов назад, divxl сказал:

Можете  подсказать как добивались? Как минимум попробовать в 40МГц по тестировать еще. Кстати как на  Ldf  вы эфир сканировали?

Долбился... опечатался... Ldf как бы немножко кафно по понятным причинам. и годится как замена рокету м5 если нужно за копейки проапгрейдится в уже существующие офсеты.

Эфир в принципе не сканировал т.к. и так его знаю. 10 БС, в основном убнт, на этой и соседней крыше.

@slv700 человек спросил в ДАННЫЙ момент дёшево и сердито. На 4км Ваш форс распедалит ситуацию.

[LostSoul]

Имею аналогичный вопрос ,  ко всем кроме slv700.

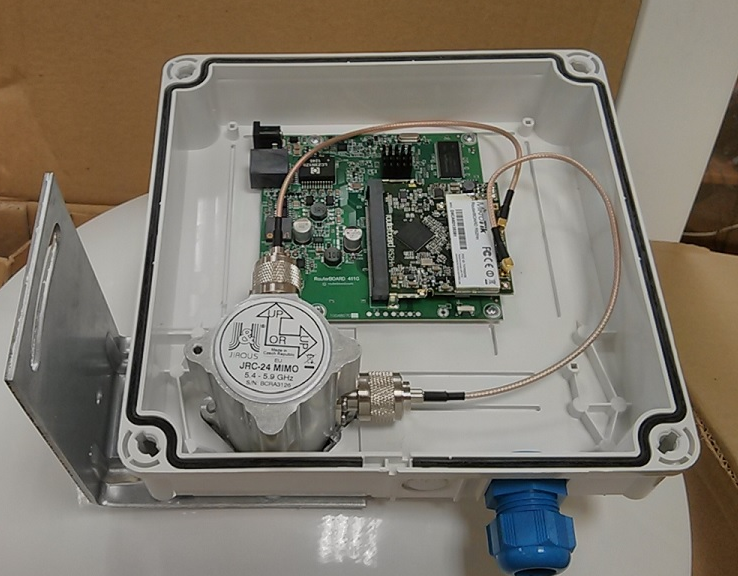

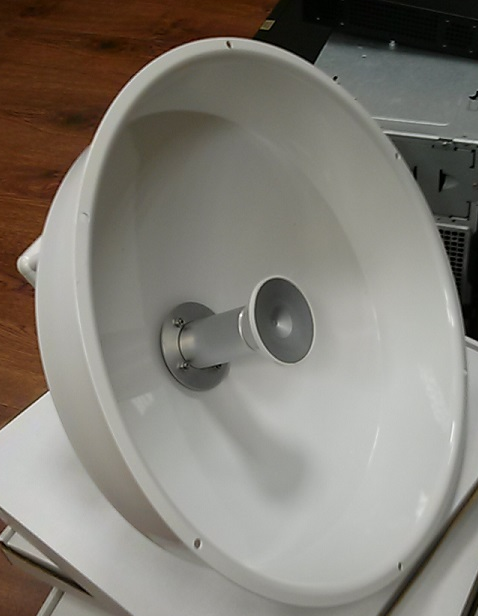

7 лет назад была собран пролет 3.5км на "кастрюлях"  Jirous JRC-24 EX-MIMO

https://www.lanmart.ru/jirous-jrc-24-ex-mimo-komplekt-2-sht.html





Материнские платы Mikrotik RB411GL   , радиокарты  по моему R52HnD ( AR922X Wireless Network Adapter )





Это все успешно давало в районе 230мбит  в одну сторону с дропами в идеальную погоду , и около 100мбит дуплекс-теста  с небольшимими дропами в условиях дождя и.т.п.



Все это успешно работало сначала как основной канал, потом как резерв для оптики.

Сейчас хотелось бы улучшить пролет , хотя бы до 300-500мбит надежного симплекса .



Airfiber за 120тр тоже дорого.



Что по мнению общественности , даст лучший результат.

1) снять кастрюли , отправить на покой,  воткнуть какое нибудь там Ligo или тот же LHG XL5   ( мы сначала тоже долго плевались , но нашелся на этом форуме добрый человек, который в другом месте помог все настроить )



2) кастрюли это не только ценный мех, но и 5кг аллюминия -- оставить кастрюли ,  прикупить современную начинку типа Mikrotik R11e-5HacD  на QCA9882 с материнской платой вроде RB922UAGS-5HPacD



То есть имеет ли смысл пытаться апгрейдить начинку этой кастрюли с 2 поляризациями?

У нее вроде бы и качество исполнения и материалы на голову лучше чем пластиковая кривизна в том же LHG XL.





[divxl]

4 часа назад, slv700 сказал:

За аренду опор 300т руб( одна  опора в месяц) счет не выставили еще? 4 км=120 -опор 36тыс. руб в месяц. Нормально? А кабель, муфты  и монтажники действительно стоят недорого. Но за проект РЭС  придется заплатить и есть много  другого гемора за соблюдение ТУ. Заземление  опоры   еще не требовали? 4 Ома по стандарту  обеспечите?  Ждите, обязательно потребуют.

Мы прекрасно понимаем риски прокладки ВОЛС по опорам, все очень индивидуально по районам. В нашем регионе местный владелец опор более лояльный чем МРСК. Так же большой плюс прокладки ВОЛС по пути

появляется много новых подключений , что частично обивает аренду.



24 минуты назад, LostSoul сказал:

тот же LHG XL5   ( мы сначала тоже долго плевались , но нашелся на этом форуме добрый человек, который в другом месте помог все настроить )





Чем помог? Что у Вас было не так ?

[LostSoul]

59 минут назад, divxl сказал:

Чем помог? Что у Вас было не так ?

а мы сами до конца не поняли и в подробностях не отследили.

возможно что знал просто правильные комбинации частот и режимов ++ чего то там на типах и глубине очередей интерфейсов поменял.

"пакет проблем" там общий, для мостов, выполненных на архитектуре arm -- в них не долатали баги ещё .   но есть кулибины кто научился эти баги обходить, возможно интуитивно



[divxl]

1 час назад, LostSoul сказал:

а мы сами до конца не поняли и в подробностях не отследили.

возможно что знал просто правильные комбинации частот и режимов ++ чего то там на типах и глубине очередей интерфейсов поменял.

"пакет проблем" там общий, для мостов, выполненных на архитектуре arm -- в них не долатали баги ещё .   но есть кулибины кто научился эти баги обходить, возможно интуитивно



Можешь сюда конфиг текстовый вставить ?

[rhianon_88]

@LostSoul можете посмотреть в сторону rocket ac и force-300 cms для этих кастрюлек.

[Constantin]

1 час назад, divxl сказал:

Можешь сюда конфиг текстовый вставить ?

так же ЗА!



export com  - покажет все отличия от дефолтного конфига.

[Constantin]

3 часа назад, LostSoul сказал:

Airfiber за 120тр тоже дорого.

купить б/у релейку 90 Ггц,  никакого гемора с регистрацией )) ( возможны падения в сильный дождь) зато полноценный гиг с 1 мс.

3 часа назад, LostSoul сказал:

Материнские платы Mikrotik RB411GL   , радиокарты  по моему R52HnD ( AR922X Wireless Network Adapter )

купить лицензию superchannel что позволит поставить полосу 60 мгц )) немного подымит пропускную способность ( малопригодный совет, но все же)



а так да, что то более современное в 5 ггц.



таже кабыла 300

[LostSoul]

39 минут назад, Constantin сказал:

export com  - покажет все отличия от дефолтного конфига.

конфиги по просьбам трудящими



# mar/12/2020 21:44:43 by RouterOS 6.45.3
# software id = xxxx-xxx
#
# model = RouterBOARD LHG G-5acD-XL
# serial number = 810B0*******
/interface bridge
add admin-mac=xx:xx:xx:xx:xx:41 auto-mac=no name=br-lan protocol-mode=none
/interface ethernet
set [ find default-name=ether1 ] speed=100Mbps
/interface wireless
set [ find default-name=wlan1 ] adaptive-noise-immunity=ap-and-client-mode \
    band=5ghz-onlyac channel-width=20/40/80mhz-eeeC disabled=no frequency=\
    5860 frequency-mode=superchannel hw-protection-mode=rts-cts hw-retries=15 \
    installation=outdoor mode=bridge name=wifi nv2-cell-radius=10 \
    nv2-preshared-key=secretkey1 nv2-security=enabled scan-list=5800-6100 ssid=\
    ee22 tx-power=20 tx-power-mode=all-rates-fixed wds-default-bridge=br-lan \
    wds-mode=dynamic wireless-protocol=nstreme wps-mode=disabled
/interface wireless nstreme
set wifi disable-csma=yes enable-nstreme=yes framer-policy=exact-size
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip hotspot profile
set [ find default=yes ] html-directory=flash/hotspot
/queue type
set 0 pfifo-limit=500
set 1 pfifo-limit=500
set 2 kind=pfifo pfifo-limit=500
set 9 pfifo-limit=500
/interface bridge port
add bridge=br-lan interface=wifi
add bridge=br-lan interface=ether1
/ip address
add address=192.168.0.226/29 interface=br-lan network=192.168.0.224
/ip dns
set servers=8.8.8.8
/ip route
add distance=1 gateway=192.168.0.225
/system clock
set time-zone-autodetect=no time-zone-name=Europe/Moscow
/system identity
set name=apuplink1
/system ntp client
set enabled=yes server-dns-names=ru.pool.ntp.org



# mar/12/2020 21:45:42 by RouterOS 6.45.3
# software id = XXXX-XXXX
#
# model = RBDiscG-5acD
# serial number = 8C390*******
/interface bridge
add admin-mac=XX:XX:XX:XX:XX:00 auto-mac=no name=br-lan protocol-mode=none
/interface ethernet
set [ find default-name=ether1 ] speed=100Mbps
/interface wireless
set [ find default-name=wlan1 ] adaptive-noise-immunity=ap-and-client-mode \
    band=5ghz-a/n/ac channel-width=20/40/80mhz-XXXX disabled=no frequency=\
    5765 frequency-mode=superchannel hw-protection-mode=rts-cts hw-retries=15 \
    installation=outdoor mode=station-bridge name=wifi nv2-preshared-key=\
    secretkey nv2-security=enabled scan-list=5765,5680,5860 ssid=ee22 \
    station-roaming=disabled wds-default-bridge=br-lan wds-mode=dynamic
/interface wireless nstreme
set wifi enable-nstreme=yes
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/queue type
set 0 pfifo-limit=500
set 1 pfifo-limit=500
set 2 kind=pfifo pfifo-limit=500
set 9 pfifo-limit=500
/snmp community
set [ find default=yes ] addresses=1.2.3.4/32
/interface bridge port
add bridge=br-lan interface=wifi
add bridge=br-lan interface=ether1
/ip address
add address=192.168.0.227/29 interface=br-lan network=192.168.0.224
/ip dns
set servers=8.8.8.8
/ip route
add distance=1 gateway=192.168.0.225
/ip ssh
set forwarding-enabled=remote
/snmp
set enabled=yes
/system clock
set time-zone-name=Europe/Moscow
/system identity
set name=apbuild123
/system ntp client
set enabled=yes server-dns-names=ru.pool.ntp.org



[divxl]

@LostSoul



Спасибо, вижу в nstreme работаете, при этом настроек с «поджатием» каналов никаких нет. В понедельник попробую через nstreme протестировать и очереди покрутить, смотрю у Вас сделано.

Так же обычно использую station-wds, у Вас station-bridge.

56 минут назад, Constantin сказал:

купить б/у релейку 90 Ггц,  никакого гемора с регистрацией ))

Тоже присматриваюсь, сколько выйдет на пролет с ЗИПом ?

[Constantin]

5 минут назад, divxl сказал:

Тоже присматриваюсь, сколько выйдет на пролет с ЗИПом ?

не знаю что в вашем понятии с зипом ))) но смотря кто производитель но бу за 100к комплект наверное можно найти



последний комплект больше года брал тут, меньше сотки , но я загнал на производителя и лечение от детских болезней и абгрейт добавило сумму....



но и правда через год одна сторона сдохла, по радужному тестированию по фото сдулся диод на входе (защита от дурака), все руки не доходят залезть и коротнуть его и посмотреть заведется или нет )))



но бу это лотерея всетаки.





[LostSoul]

1 час назад, divxl сказал:

@LostSoul



Спасибо, вижу в nstreme работаете, при этом настроек с «поджатием» каналов никаких нет.

у нас там очень нестандартная ситуация была, с линком через узкую невидимую визуально под отделкой щель в каменной стене. Но сами по себе проблемы происходили даже когда тестировали через открытое окно , идеальная видимость и фринель.   Предположительно, источником помех служила мачта сотовой связи  в 50м рядом и чуть выше нас.

Скорости , до вмешательства помощника были совсем плохи.

[Корпич]

В 18.06.2020 в 16:59, divxl сказал:

Tx Power на MAX,

Это сколько?

По ТТХ на сайте производителя 25 для MSC0 или как положено 18-2=16 для стабильного MSC9.

Установите guard interval в Long.

По стандарту для полосы 80 и MSC9 нужен сигнал -51 С Вашим сигналом -55 это максимум MSC8 в полосе 40

[xabarov]

В 18.06.2020 в 16:59, divxl сказал:

Если замер делаю с Антенны, то выдает по TCP 120Mbit, если замер делаю за антенной с Mikrotik HEX, то не поднимается выше 70Mbit.



Посмотрите загрузку проца - подозреваю, что ваши микротики не могут больше сгенерировать. Если так, то дальше измерять скорость только внешними инструментами - например, с помощью iperf или RB4011, который может до гигабита ТСР сгенерировать в Btest.



В 18.06.2020 в 16:59, divxl сказал:

Опять же не понятно, почему после антенны, скорости ниже получаются: UDP 227 на прием  350 передача, 180/180 дуплекс.



Это может быть из-за разной эфирной обстановки.



В 18.06.2020 в 16:59, divxl сказал:

Еще оказалось что ARM не умеет эфир сканировать, выбрал частоту используя Freq Usage и Snooper.



Хотя бы список доступных АР можете посмотреть? Никому на голову не сели?



23 часа назад, divxl сказал:

Наслышан про airFiber 11 для него нужно около 100 000, для резерва не могу пока столько выделить, временно на микротике хоть что то пока пытаюсь настроить раз уж приобрели.





За эти же деньги можно было взять что-нибудь из UBNT AC, который выдает 400-500 Мбит/с ТСР в хороших условиях. Но сначала разберитесь со своими измерениями - вполне возможно, что на самом деле у вас не все так плохо.



13 часов назад, LostSoul сказал:

Сейчас хотелось бы улучшить пролет , хотя бы до 300-500мбит надежного симплекса .



Airfiber за 120тр тоже дорого.



Что по мнению общественности , даст лучший результат.

1) снять кастрюли , отправить на покой,  воткнуть какое нибудь там Ligo или тот же LHG XL5   ( мы сначала тоже долго плевались , но нашелся на этом форуме добрый человек, который в другом месте помог все настроить )



2) кастрюли это не только ценный мех, но и 5кг аллюминия -- оставить кастрюли ,  прикупить современную начинку типа Mikrotik R11e-5HacD  на QCA9882 с материнской платой вроде RB922UAGS-5HPacD



Если нужно надежно, то можно смело рассматривать AF-5XHD и Vector 5. Файбер на таком расстоянии в хороших условиях выдает 900+ в полосе 100 МГц, Вектор - 300-400 с приемлемой задержкой.



8 часов назад, Constantin сказал:

не знаю что в вашем понятии с зипом ))) но смотря кто производитель но бу за 100к комплект наверное можно найти





Смысл в б/у, когда можно за 130к взять новый комплект с 1ft антеннами? На 3.5 км будет оптимально.
