Мониторинг затапливания оптических муфт.

У нас не принято в колодцах использовать муфты с механическими вводами. А тааааам это довольно частое явление. Скажем так - там это обычное явление.

Учитывая, что там зачастую колодцы имеют скромные габариты, то муфты в них хранятся горизонтально и во время дождей высока вероятность затекания воды в колодец и муфту.



Как мониторят такие случаи немцы можно посмотреть в этом видео.







На видео обратил внимание наш коллега @remezov882 (instagram)

Share this post


Link to post
Share on other sites

Воду мониторить, вместо нормальной герметезации - это конечно можно. Но по мне, интереснее контролировать НСД. Бывали случае посторонних врезок в кабель "очень умными" товарищами.



Одно только плохо на каждую ветку еще придется купить девайс для мониторинга...

Share this post


Link to post
Share on other sites

@Bachaa очень интересная задумка и явно стоит копейки. Ладно, в Германии может и не копейки(евроценты), стоила бы в России копейки, но если бы это сделали не ССД.хD

Share this post


Link to post
Share on other sites

прикольная штука, но судя по ролику, воды надо много для срабатывания.. ))

Share this post


Link to post
Share on other sites

@Алекъ так если воды будет немного, то и не страшно, волокну ничего не будет. А вот если будет много воды, то сразу понятно, что надо ехать и смотреть, иначе будет леденец)

Share this post


Link to post
Share on other sites

В принципе можно сделать и самостоятельно. Если одно волокно выделить для мониторинга целостности/затопления.

Это же обычная губка типа как для очистки жала паяльника. Стоит 150-350 руб в зависимости от размеров.

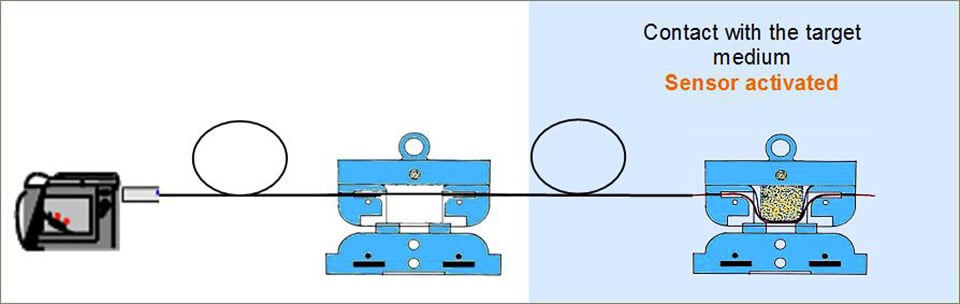

Девайс просто корректно её направляет при разбухании.

Share this post


Link to post
Share on other sites
12 часов назад, sdy_moscow сказал:

Воду мониторить, вместо нормальной герметезации - это конечно можно. Но по мне, интереснее контролировать НСД. Бывали случае посторонних врезок в кабель "очень умными" товарищами.



Одно только плохо на каждую ветку еще придется купить девайс для мониторинга...

И куда они врезаться будут? Они же не знают куда кабель идёт...

Share this post


Link to post
Share on other sites
33 минуты назад, deniboyone сказал:

И куда они врезаться будут? Они же не знают куда кабель идёт...

там достаточно простейшего мониторинга типа ненужного 100мбит sfp c DDM по краям и триггер в заббиксе , отслеживающий затухание.

если упало - подключается рефлюк и смотрится на какой муфте срыв



Share this post


Link to post
Share on other sites
3 часа назад, LostSoul сказал:

там достаточно простейшего мониторинга типа ненужного 100мбит sfp c DDM по краям и триггер в заббиксе , отслеживающий затухание.

если упало - подключается рефлюк и смотрится на какой муфте срыв



Это я знаю. Там речь шла про посторонние врезки. Не понял про что речь

Share this post


Link to post
Share on other sites
4 минуты назад, deniboyone сказал:

Это я знаю. Там речь шла про посторонние врезки. Не понял про что речь

я по немецки не понимаю, но видимо речь о том, что когда жопорукие делают посторонние врезки то герметичность страдает.

а куда кабель идет знать не обязательно если тебе нужно от муфты А до муфты З



Share this post


Link to post
Share on other sites
В 16.05.2020 в 17:49, LostSoul сказал:

я по немецки не понимаю

Включите субтитры с переводом на русский - там все понятно, хотя местами кривовато переведено.

Share this post


Link to post
Share on other sites

Блокиратор воды Swellcoat -

https://www.fiber-line.com/en/products/water-blocking-yarn

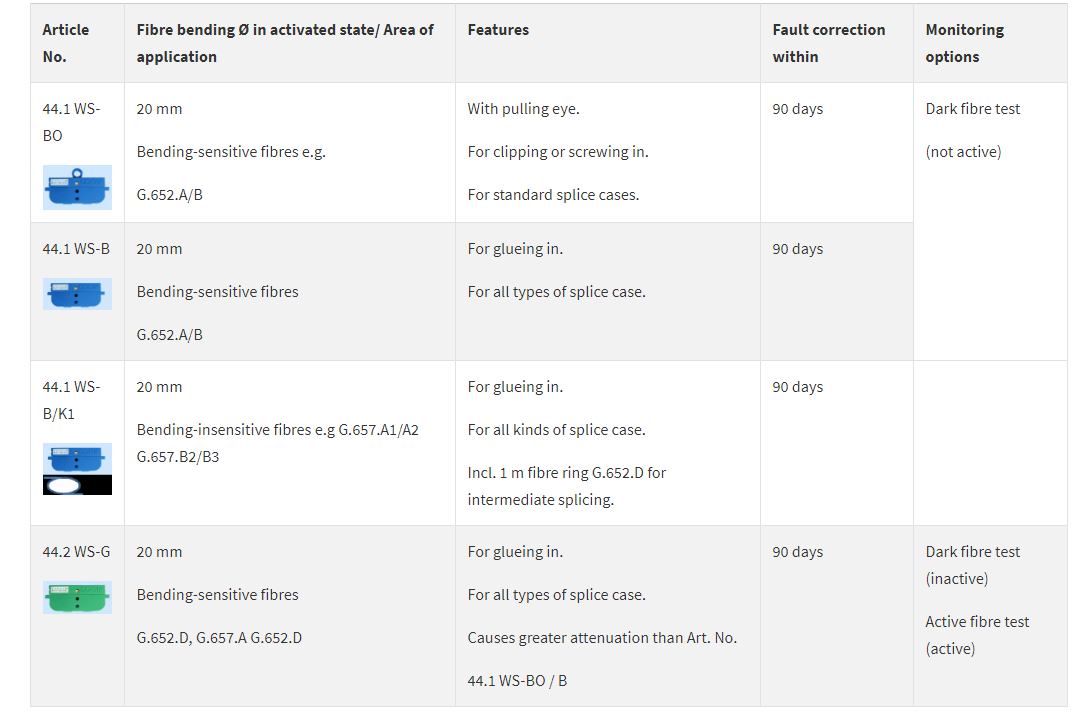

Optical fiber water detector type 44.1 WS-Bx
http://www.wolfkabeltechnik.com/en/sensors/water-detector/441-ws-b.html

http://www.wolfkabeltechnik.com/en/sensors/water-detector/442-ws-g.html



Пишут что держит, за 90 дней нужно устранить.










Share this post


Link to post
Share on other sites
В 16.05.2020 в 15:15, deniboyone сказал:

И куда они врезаться будут? Они же не знают куда кабель идёт...

Обычно те, кто врезается, как раз знают и куда кабель идет, и какие волокна свободны. Либо действующие, либо бывшие сотрудники. У меня в городе одно время очень активно сдавались в аренду нелегальные волокна в чужих кабелях. И даже один оператор-подрядчик  не стесняясь так делал.


Share this post


Link to post
