Бюджетный мост на 3 км

Доброго времени суток! Появилась задача организовать мост на 3 км с относительно скромным бюджетом в 10к. По скорости будет достаточно 10-15 мегабит, нужно смотреть видеонаблюдение.

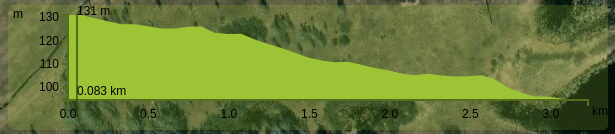

По оборудованию хотели SXT Lite 2 (они есть в наличии в магазинах), но потом посоветовали тарелочки Mikrotik LHG 2, стало интересно что за зверь, решили попробовать, но пока не заказывали. Вообще с микротиком дружу, пока рассматриваю только его. Эфир посканил, почти никаких сетей не видно, местность сельская. В калькуляторе прикинул, пишут что мост возможен (рельеф во вложении). Высота установки будет около 10 метров, боюсь что верхушки леса заденем, но вопрос не в этом.



Собственно почитал форум и вроде как на 2 ггц никаких лицензий сейчас не надо, при условии снижения мощности до 100 мвт, правильно ли я все понял? Если нет, подскажите пожалуйста варианты установки. Второй нюанс - прямо на пути маршрута стоит сотовая вышка, не создадим ли мы ей помех? Пока оператора не определил, но точно не Мегафон и Теле2, по своим симкам посмотрел, на эту вышку не подключаюсь. Буду благодарен за советы.

Снимок экрана от 2020-05-07 10-06-56.png

Share this post


Link to post
Share on other sites

1. SXT Lite2 будет не достаточно на такое расстояние по энергетике.

2. Смотрите визуально есть ли прямая видимость.

3. После всех исходных можно будет рекомендовать оборудование.

Share this post


Link to post
Share on other sites

@npokypop Спасибо за ответ, но меня больше волнует легальное использование в 2 или 5 ггц и сотовая вышка на пути, нежели выбор оборудования как таковой. На высшей точке стоит капитальная мачта с антенной для раций, можно поднять точку достаточно высоко, главное чтобы с этим небыло проблем в плане лицензий и разрешений

Share this post


Link to post
Share on other sites
2 минуты назад, Scary сказал:

@npokypop Спасибо за ответ, но меня больше волнует легальное использование в 2 или 5 ггц и сотовая вышка на пути, нежели выбор оборудования как таковой. На высшей точке стоит капитальная мачта с антенной для раций, можно поднять точку достаточно высоко, главное чтобы с этим небыло проблем в плане лицензий и разрешений

На стандартных частотах 2ГГц можете работать(если сможете), при мощности менее 100 мВт. Ранее было ограничение на высоту подвеса в 10 метров, сейчас его убрали. Если линк в пределах города о стабильной работе можете забыть, за городом ещё есть шанс... В вашем случае возьмите лучше LHG2, у неё хоть КУ антенны больше чем у sxt. Если хотите совсем  бюджетно, то LDF2+офсет триколор.

Share this post


Link to post
Share on other sites

и с мощностью можно не париться, в  разрешении 20 дб это не только мощность передатчика, а еще + КУ антенны.

так что не партесь , можно и больше 20 дб на передатчике задирать )))



Share this post


Link to post
Share on other sites
3 часа назад, Scary сказал:

Собственно почитал форум и вроде как на 2 ггц никаких лицензий сейчас не надо, при условии снижения мощности до 100 мвт, правильно ли я все понял?



Вы неправильно поняли. Очень подробно законодательство разбирали в этой теме. В двух словах - регистрация обязательна, но она достаточно простая (в отличии от 5 ГГц, где нужно проходить экспертизу и получать частоты) и делается через гос.услуги (сам делал). Но даже если вы этого не сделаете - риск наказания ничтожный, т.к. радиочастотники давно забили на контроль за 2.4 ГГц.



3 часа назад, Scary сказал:

Второй нюанс - прямо на пути маршрута стоит сотовая вышка, не создадим ли мы ей помех?



Вы точно не создадите, а вот вам они могут серьезно помешать внеполосными излучениями.



3 часа назад, Scary сказал:

В калькуляторе прикинул, пишут что мост возможен (рельеф во вложении). Высота установки будет около 10 метров, боюсь что верхушки леса заденем, но вопрос не в этом.



3 км - расстояние, на котором можно увидеть удаленный объект. Посмотрите лучше визуально. Судя по картинке у вас как минимум нижняя часть зоны Френеля перекрыта рельефом.

Share this post


Link to post
Share on other sites



50 минут назад, Constantin сказал:

так что не партесь , можно и больше 20 дб на передатчике задирать

По-моему наоборот — суммарно (передатчик + усиление) должно быть не более 20 дБ.

Так что практической пользы от этой оговорки для радиомостов нет.

Share this post


Link to post
Share on other sites
1 минуту назад, alibek сказал:

По-моему наоборот — суммарно (передатчик + усиление) должно быть не более 20 дБ.

Так что практической пользы от этой оговорки для радиомостов нет.

я это и имел ввиду,  все равно замерить не смогут, а на глупый вопрос если возникнет то будет такой же глупый ответ, да там суммарное 20 дб.



бремя доказательств будет не на вас давить. да и там не просто плюнули на 2,4 а положили большой мохнатый дрын.



так что ТС стоит волноваться а будет ли стабильный этот канал. хотя 10-15 мбит.....это не скорость....

Share this post


Link to post
Share on other sites

Всем спасибо за комментарии, сейчас сгонял на вторую точку. Визуального контакта нет, видимо я недооценил высоту деревьев. Так что пытаться поднять мост наверно никакого смысла нет, попробую микротик с 4g заказать

Share this post


Link to post
Share on other sites
3 часа назад, Scary сказал:

Так что пытаться поднять мост наверно никакого смысла нет, попробую микротик с 4g заказать

Отсутствие прямой видимости в 2.4/5 ГГц еще не означает, что связи не будет совсем. Возможно, что верхняя часть зоны Френеля осталась открытой и в этом случае можно что-то получить. Но точно выяснить можно только экспериментальным путем.

Share this post


Link to post
Share on other sites

Если 4G НУЖНОГО оператора ловит, есть подходящий тариф укладывающийся в ёжемесячный бюджет,  то вариант верный, НО будь готов, что когда все как-бы оплачено, почему-то регулярно ничего не работает. А по факту расследования - опять модем себе со скуки кукую-то подписку оформил... )))  И не говорите, что о таком не слышали ))

Share this post


Link to post
Share on other sites

Поставить запрет на подписки.

Share this post


Link to post
Share on other sites

@xabarov Я понимаю что есть вероятность поднять линк, но не хочется рисковать бюджетом. К сожалению пока нет возможность взять оборудование для тестов.

@Di1Worker Сейчас стоит модем мтс на окне, еле живой. Думаю микротик с симкой поставить на крышу, вариантов больше не вижу

Share this post


Link to post
Share on other sites
16 часов назад, adsl сказал:

Поставить запрет на подписки.

Поставить и забыть не получится, все равно нужно постоянно проверять.

А если не проверять, то через какое-то время "само-собой" то запрет отключится, то отдельный контентный счет снова к основному присоединится.

Share this post


Link to post
Share on other sites

Если модем с правильной прошивкой, то вставив симку соответствующего оператора можно в цифрах посмотреть уровень сигнала. Если на окне -80, а на крыше -68, то это конечно лучше, но в случае с ЛТЕ или 3G скорее всего значительного прироста по скорости не заметно будет, на окне и так нормас. Из опыта: даже в одной и той же точке повертев модем разными сторонами +-8-10Дб разницы. Если повертев снаружи от окна будет около 75Дб, то можно пластиковой распаячной корбкой с резиновыми заглушками за 250р обойтись (заглушки просиликонить, снизу ближе к углам пара отверстий 1,5мм для дренажа/вентиляции). Направленная антенна если в нее положить и модем и роутер (mAP2nD 2ух портовый) - идеальный вариант. Водятся около 4-5к рублей с гермобоксом 2-в-1.

Запрет на подписки у зеленофона 3мес действует. Там 5 смс с разными текстами (от разных подписок) отправить нужно. С МТS точно не знаю, опыта мало, но кажется тоже в ЛК какой-то запрет от подписок видел.



А радиомост городить сквозь деревья - скорее всего фигня получится. Если через них хоть чуть-чуть видно, и деревья уже большие (вряд ли еще значительно вырастут) то Ок. Еще мачты бывают недорогие составные, рублей по 500 за каждое 2ух-метровое колено.

Edited by Di1Worker

Share this post


Link to post
Share on other sites
On 5/8/2020 at 4:31 PM, alibek said:

Поставить и забыть не получится, все равно нужно постоянно проверять.

А если не проверять, то через какое-то время "само-собой" то запрет отключится, то отдельный контентный счет снова к основному присоединится.

После такого у юридически грамотного населения обычно появляется претензии с компенсацией всех расходов, а потом возможно и суд, но у нас такого населения хорошо если 1%.



On 5/8/2020 at 9:18 PM, Di1Worker said:

Запрет на подписки у зеленофона 3мес действует.

Безлимитно, без регистрации и SMS в случае письменного заявления в двух экземплярах.

Share this post


Link to post
Share on other sites
В 08.05.2020 в 19:18, Di1Worker сказал:

Запрет на подписки у зеленофона 3мес действует. Там 5 смс с разными текстами (от разных подписок) отправить нужно. С МТS точно не знаю, опыта мало, но кажется тоже в ЛК какой-то запрет от подписок видел.

Достаточно зайти в свой личный кабинет этого телефона и написать, что бы вернул и все деньги списанные за подписки, иначе обратитесь в роскомнадзор. Обычно через 2-3 дня все возвращают.



В 08.05.2020 в 19:18, Di1Worker сказал:

А радиомост городить сквозь деревья - скорее всего фигня получится. Если через них хоть чуть-чуть видно, и деревья уже большие (вряд ли еще значительно вырастут) то Ок. Еще мачты бывают недорогие составные, рублей по 500 за каждое 2ух-метровое колено.

Вполне работает. Даже без видимости, но тут предпочтительнее диапазон 5ггц.

Share this post


Link to post
Share on other sites
15 hours ago, Saab95 said:

Вполне работает. Даже без видимости, но тут предпочтительнее диапазон 5ггц.

Это уже напрямую зависит от многих обстоятельств. Что-то и на 9км работает где 4 тополя подросли и верхушками перекрывают, а что-то и в 700 метрах через одно не очень лохматое дерево у станции и лесопосадку в 2 ряда берез у клиента туды-сюды по 30 сантиметров выцеливаешь чтобы максимально между стволами попадало.

Share this post


Link to post
Share on other sites
В 07.05.2020 в 22:17, adsl сказал:

Поставить запрет на подписки.

Автоматом через 90 дней запрет снимается, у меня билайн умудрялся подключать подписки даже на симку с которой невозможно было отправить смс ))))

Share this post


Link to post
Share on other sites
1 час назад, Olejon сказал:

Автоматом через 90 дней запрет снимается, у меня билайн умудрялся подключать подписки даже на симку с которой невозможно было отправить смс ))))

Мгф стоит 5й год, все норм
