Помогите опознать разъем

Здравствуйте,

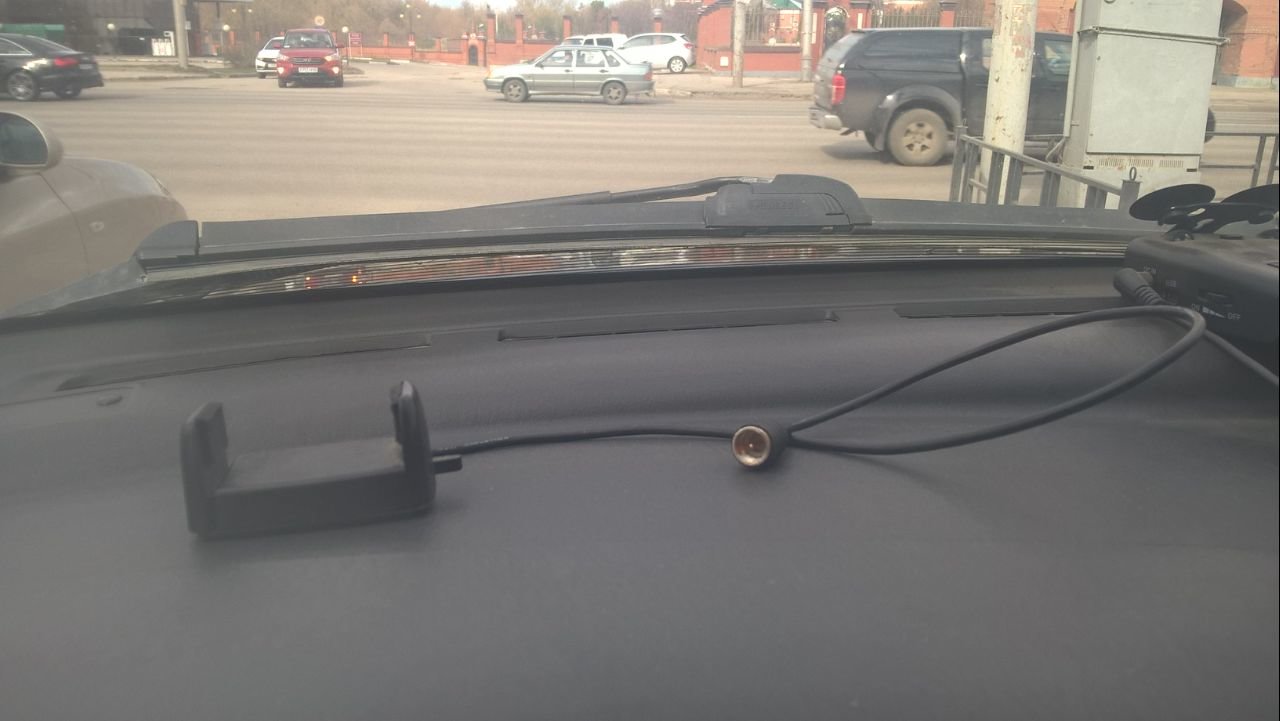

В деревне имеется вот такой вот "усилитель сотового сигнала" подключенный к направленной внешней антенне.



Помогите пожалуйста опознать тип разъема. На N не похоже




Share this post


Link to post
Share on other sites

Похож на F. Но нужны размеры, чтобы точно опознать. На TNC не похож - нет пластиковой вставки внутри.



Share this post


Link to post
Share on other sites
3 hours ago, [anp/hsw] said:

Похож на F.

У F вроде бы центральный штырь это зачищенная жила кабеля, или не обязательно?







1 hour ago, EShirokiy said:

Может UHF?

очень похож

Share this post


Link to post
Share on other sites
В 05.05.2020 в 00:37, madgol сказал:

У F вроде бы центральный штырь это зачищенная жила кабеля, или не обязательно?

Не обязательно. RG-11, RG-59 подключаются в F-разьем через переходной штырь. Да и вообще любой кабель с многожильным центральным проводником будет так подключаться.



18 часов назад, Frans сказал:



это разъём FME  http://pinov.net/connector/FME



Это не FME - у него диаметр аналогичен SMA, а на фото явно крупнее.





В 04.05.2020 в 23:09, EShirokiy сказал:

Может UHF?



В 05.05.2020 в 00:37, madgol сказал:

очень похож

Вот только засада - не бывает разьема "UHF". То, что вы имеете ввиду, называется PL239, и штырь там куда толще, да и сам разьем массивнее.



Share this post


Link to post
Share on other sites

Разъем FME. SO259 в таких переходниках не используют, ибо громоздкий и на частотах выше 250-500 МГц уже начинает появляться затухание.

Share this post


Link to post
Share on other sites
