Проблема с тагами в q-in-q на Qtech

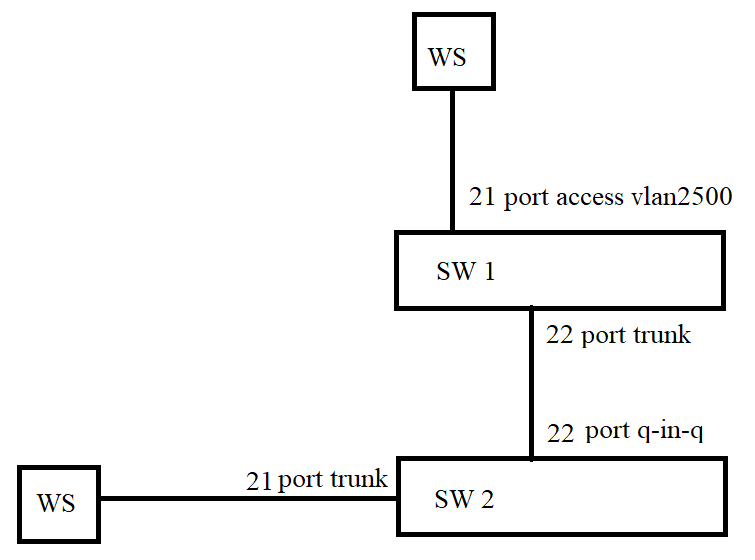

В access порт подключается компьютер, ARP-фреймы проходят дальше через транк порт (порт просто в состоянии trunk mode, пропускает все vlan) на порт с настройкой q-in-q второго свича. С помощью wireshark смотрел как добавляются таги на ARP-фреймы. И вот в чём соль - таг c-vlan'a не добавляется при прохождении через access порт, фрейм попадает в на порт q-in-q без тага, А ТАМ вешается не таг s-vlan'a, а таг с-vlan'a! И вот хоть убейся, не могу понять, что это такое и как так. Оба свича - QSW-4610-28F-AC-DC. Стенд собран, как в Базе знаний qtech https://www.qtech.ru/support/wiki/122/2832/. И настроено всё по аналогии. Может, кто сталкивался?

Share this post


Link to post
Share on other sites

Без конфигурации обоих коммутаторов вам никто ничего не подскажет.

Share this post


Link to post
Share on other sites

vlan 1;2500;

!

Interface Ethernet1/0/21
 switchport access vlan 2500
!
Interface Ethernet1/0/22
 switchport mode trunk

-------------------------------------------Настройки портов на первом свиче



vlan 1277;2450-2849;3255

!

Interface Ethernet1/0/21
 switchport mode trunk
!
Interface Ethernet1/0/22
 dot1q-tunnel selective s-vlan 3255 c-vlan 2450-2849
 dot1q-tunnel selective enable
 switchport mode hybrid
 switchport hybrid allowed vlan 1008;1100;1184-1191;1193;1277 tag
 switchport hybrid allowed vlan 3255 untag

-------------------------------------------Настройки второго свича






Edited by PROBLEMA
