Распиновка консольного кабеля Cisco DB9F-DB9F

[max5775]

Здравствуйте.

Есть несколько коммутаторов Cisco SF300 с консольным подключением кабеля в виде DB9F, а не привычного RG-45.

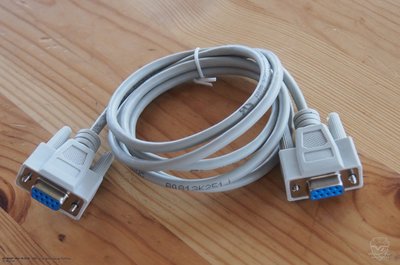

Прикрепил фотку из сети, как он должен выглядеть. Сам кабель утерян, но есть возможность переделать  другой кабель типа DB9F-DB9M, но нужно знать распиновку.

В сети ничего не нашел, кроме DB9-RJ45, поэтому прошу помощи, у кого есть данный кабель, прозвонить его.

Я конечно подозреваю, что там скорее всего прямая распиновка, но все же.

Заранее спасибо.

[SyJet]

2-3-5 в 2-3-5

или

2-3-5 в 3-2-5

другое врядли

[max5775]

8 минут назад, SyJet сказал:

2-3-5 в 2-3-5

или

2-3-5 в 3-2-5

другое врядли

спасибо, попробую перепаять так

[jffulcrum]

Там совершенно стандартный DB9, паять ничего не надо. RTS/CTS не используются (выключить в приложении), остальное по обычному кабелю работает.

[max5775]

Только что, jffulcrum сказал:

Там совершенно стандартный DB9, паять ничего не надо. RTS/CTS не используются (выключить в приложении), остальное по стандартному кабелю работает.

У меня донор DB9F-DB9M, мне придется перепаивать все равно.

[[anp/hsw]]

У серии SG300 (а это близкие модели) кабель - просто удлиннитель, т.е. 1,2,3... -> 1,2,3....

Нестандартность тут только в использовании разьемов F в обоих сторон (можно взять что-то похожее: https://aliexpress.ru/item/4000177801958.html и обычный удлиннительный кабель COM-порта)

[max5775]

8 минут назад, [anp/hsw] сказал:

У серии SG300 (а это близкие модели) кабель - просто удлиннитель, т.е. 1,2,3... -> 1,2,3....

Нестандартность тут только в использовании разьемов F в обоих сторон (можно взять что-то похожее: https://aliexpress.ru/item/4000177801958.html и обычный удлиннительный кабель COM-порта)

Спасибо, с китая ждать долго, мне проще перепаять разъем, тем более что есть все в наличии.

[passer]

-

Edited March 18, 2020 by passer
попутал

[max5775]

Значит кабель сделал, проверил - работает. Но есть один коммутатор, куда не могу попасть.

Видимо там доступ по консольному порту отключен. По ssh также зайти не могу - там настроена авторизация по ключу, которого нет.

Есть доступ только по web, но там ничего похожего не нашел. Неужели придется его сбрасывать и конфигурить заново?

Или есть другой способ все же?

[passer]

Включите с вебки телнет и через него поправить настройки.



Или если права на вебке позволяют, слить конфиг, исправить и залить назад

Edited March 19, 2020 by passer

[max5775]

1 час назад, passer сказал:

все, вопрос решил, старый конфиг залил и подправил, текущий не давал скачать



Edited March 19, 2020 by max5775
