Замена ASUS SOHO на VRF в C6500-E

[dr Tr0jan]

Имеется ентерпрайс сетка с ядром на базе мангала. Один вилан (VID #3) отдан под специфичный сервис для нужд радиосвязи. В нём стоит асусовская мыльница выполняющая роль NAT (где проброшены некоторые порты) для подсети с репитерами (192.168.1.0/24). Так же в этом вилане (VID #3) живёт сервер радиосвязи.

На мангале также терминируется с полсотни других виланов (VID #4, #5 и т.п.). Однако, клиенты из этих виланов должны иметь доступ как с серверу радиосвязи, так и к заданным портам репитеров.

Очень хочется выкинуть мыльницу. Однако, менять адресацию на репитерах крайне нежелательно. Правильно ли я понимаю, что эта задача решается только с выкидыванием репитеров в новый вилан (например, VID #2) с вынесением его в VRF, включением на нём NAT (ip nat inside), а на всех других SVI мангала (даже если их там полсотни) необходимо включать ip nat outside? Или есть другие варианты без включения полсотни ip nat outside?

В дальнейшем есть возможность заменить C6509 на C9500-X.

Edited March 16, 2020 by dr Tr0jan

[VolanD666]

Внутренни голос говорит мне что запускать НАТ на 6509 не очень хорошая идея...



А почему вы на 3ем влане не можете прописать адрес из 192.168.2.0/24 чтобы убрать НАТ и оставить просто маршрутизацию?

[dr Tr0jan]

Мне вот внутренний голос тоже самое говорит. Однако не могу понять, как сделать лучше.



У меня 192.168.2.0/24 используется для других похожих нужд. Так проект сети сделан подрядчиками. Десяток ASUSов и Кинетиков, от которых есть желание избавиться.

Edited March 16, 2020 by dr Tr0jan

[VolanD666]

45 минут назад, dr Tr0jan сказал:

Мне вот внутренний голос тоже самое говорит. Однако не могу понять, как сделать лучше.



У меня 192.168.2.0/24 используется для других похожих нужд. Так проект сети сделан подрядчиками. Десяток ASUSов и Кинетиков, от которых есть желание избавиться.



Вы так и не ответили, НАТ вам там зачем? Почему нельзя сделать простую маршрутизацию?

[dr Tr0jan]

Я упростил схему сети.

На самом деле используется не 192.168.2.0/24, а 192.168.1.0/24.

На самом деле используется не один ASUS, а десяток.

Маршрутизировать 192.168.1.0 в энтерпрайзе? Вы серьёзно?

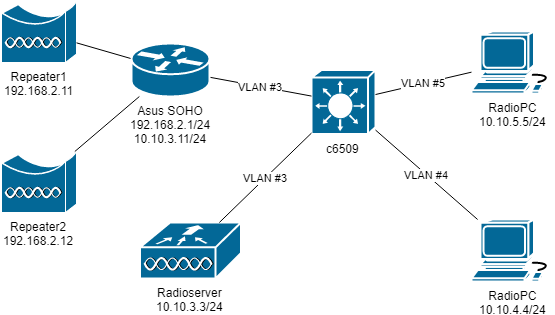

Быстренько что-то примерное нацарапал.

Edited March 16, 2020 by dr Tr0jan

[VolanD666]

Ну ваша схема, на мой взгляд, не намного кашернее (все эти наты, асусы и т.п.) чем маршрутизация 192.168.1.0/24
На вашем месте я бы поменял архитектуру сети, разбил бы на ВРФы (если есть четкая граница сервисов) ну и запилил бы нормальную адресацию.

[dr Tr0jan]

@VolanD666, так я именно про это и говорю. Разбить на VRF могу (и хочу). Адреса внутри VRF править не могу.

Как реализовать нормальную адресацию без NAT, не представляю.

[SOFTOLAB]

Вам нужен микротик, а не всякие асусы...

[VolanD666]

25 минут назад, SOFTOLAB сказал:

Вам нужен микротик, а не всякие асусы...

Сааб, залогинься

[SOFTOLAB]

On 3/16/2020 at 6:55 PM, VolanD666 said:

Сааб, залогинься

Ага.

Вместо всяких г-линков/асусов/тп-линков давно везде их использую, и возможностей больше, и приключений меньше.

[VolanD666]

2 минуты назад, SOFTOLAB сказал:

Ага.

Вместо всяких г-линков/асусов/тп-линков давно везде их использую, и возможностей больше, и приключений меньше.

Да я как бы не спорю. Просто у ТС ИМХО изначально архитектура неправильная и там в принципе не должно быть всяких г-линков и прочего.

[pingz]

@dr Tr0jan имхо проще потратить время согласовать и перевести на маршрутизацию и на нормальную адресацию. Чем потом получать головные боли в будущем.

ИМХО 192.168.0.0-192.168.10.0 не самые лучшие подсети.



З.ы. судорожно искать в 20:00, где l3 петля такое себе удовольствие.

[dr Tr0jan]

19 hours ago, VolanD666 said:

Да я как бы не спорю. Просто у ТС ИМХО изначально архитектура неправильная и там в принципе не должно быть всяких г-линков и прочего.

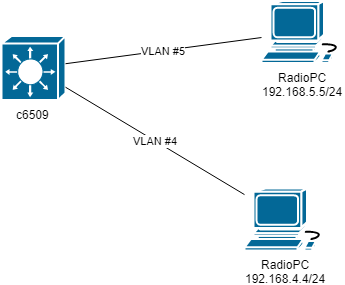

Народ, изначально (на протяжение минимум семи лет) архитектура вполне адекватная: мангал и полсотни виланов (VID #4, #5 и т.д.) с юзверями на нём (схемка ниже).

Год назад делают большую реконструкцию предприятия и просят (генподрядчик) выделить виланы и IP-сети под разные сервисы (радиосвязь, скада, пожарка, безопасность и прочее-прочее-прочее). Выделяю им виланы и сети (VID #160: 192.168.160.0/24 - VID #190: 192.168.190.0/24).

Приходят субподрядчики и без всякого спроса начинают ставить гору всяких г-линков/асусов/тп-линков (потому что их оборудование иначе не работает). Ведущий инженер генподрядчика по слаботочке кричит, что он вообще в сетях ничего не понимает и надо делать только так, как ему наплели субподрядчики в уши. Хозяин предприятия на стороне генподрядчика.



3 hours ago, pingz said:

имхо проще потратить время согласовать и перевести на маршрутизацию и на нормальную адресацию

До окончания гарантийного срока (а это два года) это сделать практически нереально (там всякие пожарки, охранки, скады и т.п.). Субподрядчики постоянно что-то допиливают и им необходима именно такая адресация (192.168.1.0/24, 192.168.0.0/24), иначе у них ничего не работает (подозреваю, что голова у них не работает). С большим трудом согласовал эти асусы повыкидывать... но как это сделать - ума не приложу.

[VolanD666]

Ну в общем, как я писал ранее, я не думаю что маршщрутизация 192.168.1.0/24 как-то сделает хуже, чем какие-то хрен пойми какие НАТы. Камк варик, вы можете запихать это все в отдельный ВРФ и сликать только тех, кому туда надо ходить.

[dr Tr0jan]

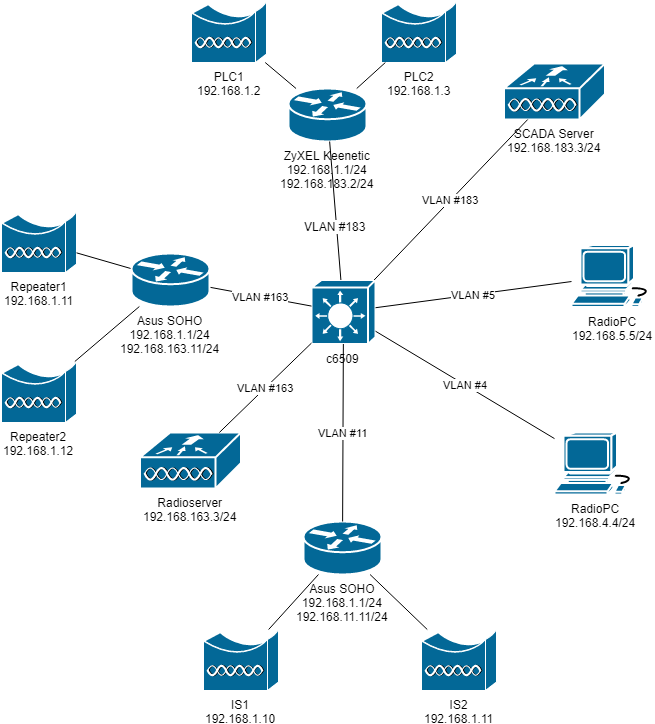

@VolanD666, как быть с двумя хостами 192.168.1.11 (Repeater1 и IS2)? Имеются хосты, которые должны получать сервисы как с Repeater1, так и с IS2.

2911 к мангалу прикупить?

[VolanD666]

42 минуты назад, dr Tr0jan сказал:

@VolanD666, как быть с двумя хостами 192.168.1.11 (Repeater1 и IS2)? Имеются хосты, которые должны получать сервисы как с Repeater1, так и с IS2.

2911 к мангалу прикупить?

Ну вот перед такими оставьте какой-нить говноделинк, который натить будет. А остальных переводите.

[dr Tr0jan]

@VolanD666, но тогда получается и NAT нужен или PBR.

[VolanD666]

Ну кстати пари условии что DST порты разные, то PBR может сработать

[dr Tr0jan]

58 minutes ago, VolanD666 said:

Ну вот перед такими оставьте какой-нить говноделинк, который натить будет. А остальных переводите.

Так таких хостов не один десяток, и говноделинков меньше никак не становится.



4 minutes ago, VolanD666 said:

Ну кстати пари условии что DST порты разные, то PBR может сработать

Конечно сработает, но только по мне так PBR - ещё больший костыль, нежели NAT с ликингом. :)

[SOFTOLAB]

On 3/17/2020 at 7:21 PM, VolanD666 said:

Да я как бы не спорю. Просто у ТС ИМХО изначально архитектура неправильная и там в принципе не должно быть всяких г-линков и прочего.

Нам не понять БДСМщиков этих)

[vurd]

Имхо, вам бы замену работодателя произвести надо, а не то, что вы хотите делать.

[dr Tr0jan]

@vurd, давайте без эмоций и оффтопика.



А впрочем... к себе возьмёте? :)

[rz3dwy]

12 часов назад, dr Tr0jan сказал:

А впрочем... к себе возьмёте? :)

Один город на букву хэ поменять на такой же...)))

[vurd]

10 часов назад, rz3dwy сказал:

Один город на букву хэ поменять на такой же...)))



Даже отвечать не пришлось, в точку :)))



Без офтопика, слова врф, пбр, вррп обычно ничего хорошего не предвещают и лучше бы их избегать.

[VolanD666]

2 часа назад, vurd сказал:

Без офтопика, слова врф, пбр, вррп обычно ничего хорошего не предвещают и лучше бы их избегать.

А с ВРФ то что не так?
