Ptmp Cisco vs Mikrotik

[Vik7Tor]

Ситуация, две единицы оборудования, Cisco и Mikrotik. Надо между ними организовать соединение ptmp. Непонятна настройка со стороны микрота, если в ospf interface указать тип nbma,  получается нужно вручную прописывать nbma соседа. Есть какие либо другие варианты настройки этой парочки, ptp? И рабочие ли они.

Edited March 16, 2020 by Vik7Tor

[VolanD666]

Почему не указать p-2-mp без nb? Туннели у вас как сделаны?

[fractal]

2 часа назад, Vik7Tor сказал:

Ситуация, две единицы оборудования, Cisco и Mikrotik. Надо между ними организовать соединение ptmp. Не понятна настройка со стороны микрота, если в ospf interface указать тип nbma,  получается нужно вручную прописывать nbma соседа. Есть какие либо другие варианты настройки этой парочки, ptp? И рабочие ли они.

рабочие, можно указывать ptp и broadcast c двух сторон, если nbma, то да, вручную

Edited March 16, 2020 by fractal

[Vik7Tor]

1 час назад, VolanD666 сказал:

Почему не указать p-2-mp без nb? Туннели у вас как сделаны?

В том то и дело, что не сделаны. А как сделать ptmp без nb, я не могу разобраться пока. И будет ли микрот видеть маршруты

[VolanD666]

Я что-то ничего не понимаю. Они у вас DC что ли? Вы где network type прописываете для OSPF? Схему можете показать?

[Vik7Tor]

22 минуты назад, VolanD666 сказал:

Я что-то ничего не понимаю. Они у вас DC что ли? Вы где network type прописываете для OSPF? Схему можете показать?

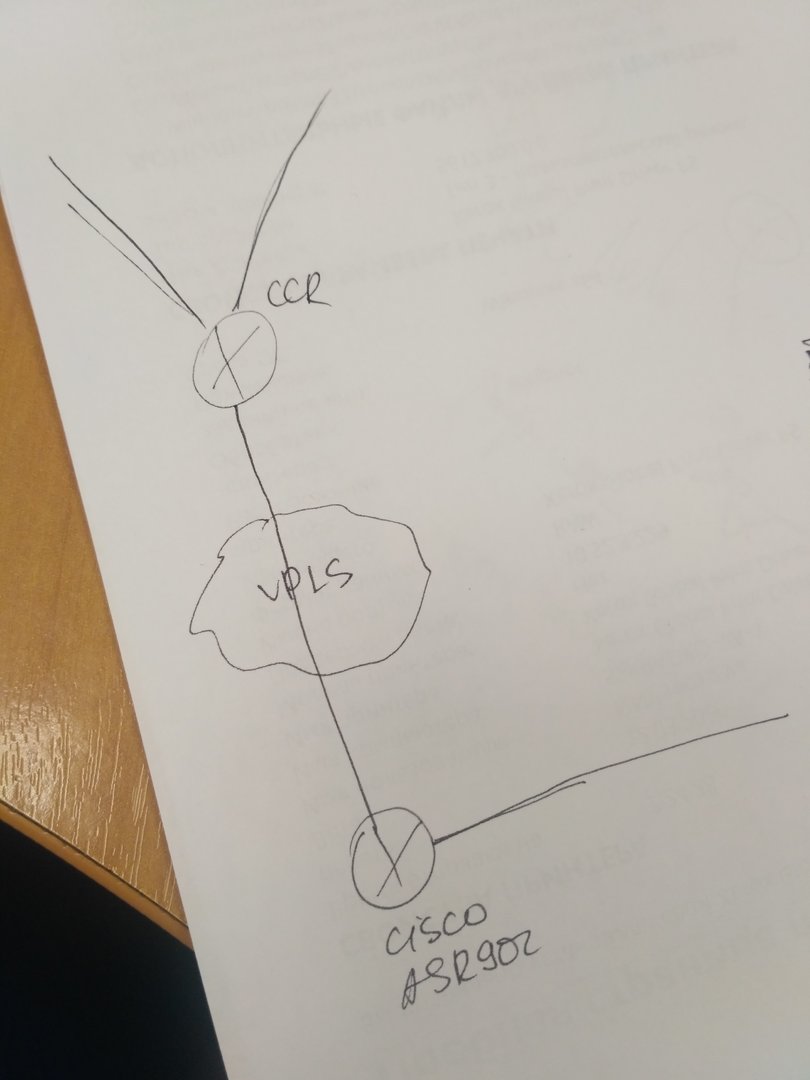

Связываются через vpls от провайдера, насчёт где прописываю не поняла, там вроде у микрота в ospf interface, cisco- в конфигурации router ospf, не так?

[VolanD666]

Тогда не понимаю что мешает броадкаст просто прописать?

[Vik7Tor]

3 минуты назад, VolanD666 сказал:

Тогда не понимаю что мешает броадкаст просто прописать?

Мне не нужно, чтобы через них ходил трафик от других, не нужно чтобы они видели маршруты чужие

[VolanD666]

7 минут назад, Vik7Tor сказал:

Мне не нужно, чтобы через них ходил трафик от других, не нужно чтобы они видели маршруты чужие

Вот этого в вашем первоначальном сообщении неет. Есть что-то что мы еще не знаем? :)

[Vik7Tor]

20 минут назад, VolanD666 сказал:

Вот этого в вашем первоначальном сообщении неет. Есть что-то что мы еще не знаем? :)

Я балбесина, простите) Нет, это все, мне нужно чтобы микрот и кошка не выбирались как DR и BDR, и трафик от всей vpls по ним не бегал) Для этого решили, взять реализацию ptmp))

[VolanD666]

7 минут назад, Vik7Tor сказал:

Я балбесина, простите) Нет, это все, мне нужно чтобы микрот и кошка не выбирались как DR и BDR, и трафик от всей vpls по ним не бегал) Для этого решили, взять реализацию ptmp))

Просто оставлю это здесь. Выбирайте на ваш вкус:



[fractal]

Циска

aaa new-model
!
!
aaa authentication login default local
aaa authentication ppp default local
aaa authorization exec default local
aaa authorization network default local
!
aaa session-id common
memory-size iomem 5
no ip icmp rate-limit unreachable
ip cef
!
!
!
!
no ip domain lookup
ip auth-proxy max-nodata-conns 3
ip admission max-nodata-conns 3
vpdn enable
!
vpdn-group l2tp
 accept-dialin
  protocol l2tp
  virtual-template 1
 terminate-from hostname mikrotik
 lcp renegotiation on-mismatch
 l2tp tunnel password 0 12345
 ip pmtu
!
vpdn-group l2tpl2tp
! Default L2TP VPDN group
 accept-dialin
  protocol l2tp
  virtual-template 1
 no l2tp tunnel authentication
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
username l2tp privilege 0 password 0 12345
username l2tp autocommand exit
!
!
ip tcp synwait-time 5
!
!
crypto isakmp policy 20
 encr 3des
 authentication pre-share
 group 2
 lifetime 3600
crypto isakmp key cisco address 0.0.0.0 0.0.0.0 no-xauth
crypto isakmp keepalive 3600
!
!
crypto ipsec transform-set l2tp esp-3des esp-sha-hmac
 mode transport
!
crypto dynamic-map l2tp_dmap 10
 set nat demux
 set transform-set l2tp
!
!
crypto map l2tp_map 10 ipsec-isakmp dynamic l2tp_dmap
!
!
!
!
interface Loopback0
 ip address 100.100.100.100 255.255.255.255
!
interface Loopback1
 ip address 192.168.10.1 255.255.255.0
!
interface FastEthernet0/0
 ip address 10.10.10.1 255.255.255.252
 duplex auto
 speed auto
 crypto map l2tp_map
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface FastEthernet1/0
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface FastEthernet2/0
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface Virtual-Template1
 ip address 192.168.100.1 255.255.255.0
 ip mtu 1400
 ip ospf network point-to-point
 peer default ip address pool pool_l2tp
 no keepalive
 ppp encrypt mppe auto
 ppp authentication ms-chap-v2
!
router ospf 100
 router-id 100.100.100.100
 log-adjacency-changes
 redistribute connected subnets
 passive-interface default
 no passive-interface Virtual-Template1
 network 192.168.100.0 0.0.0.255 area 0.0.0.0
!
ip local pool pool_l2tp 192.168.100.10 192.168.100.20
ip forward-protocol nd
!
!
no ip http server
no ip http secure-server
!
no cdp log mismatch duplex
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
!
line con 0
 exec-timeout 0 0
 privilege level 15
 logging synchronous
line aux 0
 exec-timeout 0 0
 privilege level 15
 logging synchronous
line vty 0 4
!
!
end

Микрот



/interface bridge
add name=lo0
add name=lo1
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip ipsec proposal
set [ find default=yes ] enc-algorithms=\
    aes-256-cbc,aes-192-cbc,aes-128-cbc,3des
/ppp profile
add name=l2tp
/interface l2tp-client
add allow=mschap2 connect-to=10.10.10.1 disabled=no ipsec-secret=cisco \
    max-mru=1500 max-mtu=1400 name=l2tp-out1 password=12345 profile=default \
    user=l2tp
/routing ospf instance
set [ find default=yes ] router-id=200.200.200.200
/ip address
add address=10.10.10.2/30 interface=ether5 network=10.10.10.0
add address=200.200.200.200 interface=lo0 network=200.200.200.200
add address=192.168.200.1/24 interface=lo1 network=192.168.200.0
/ip dhcp-client
add disabled=no interface=ether1
/routing ospf interface
add interface=l2tp-out1 network-type=point-to-point
/routing ospf network
add area=backbone network=192.168.200.0/24
add area=backbone network=192.168.100.0/24
/system package update
set channel=long-term



тут на туннеле, но суть одна
