QoS Mikrotik

[q12]

Добрый день! Прошу помочь с настройкой QoS на Mikrotik. Подкиньте, пожалуйста, идею как это реализовать.
До этого QoS был настроено на Cisco 2800. Порты 3750 были настроены в режим native trunk. Планирую настроить так же, но никаких идей пока нет. Кроме QoS и перехода на резервный канал на Mikrotike ничего не будет.

Заранее балгодарю!

[snvoronkov]

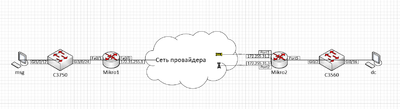

На схеме:

1) Нет места применения QoS.

2) Все самое потенциально проблемное скрыто в дыму.

3) Где чего было, а теперь стало на микротах один Аллах ведает.

4) Смысл магической комбинации букв QoS в применении к конкретной ситуации не раскрыт.



Намек: Телепаты в отпуске. Или задавайте вопрос полно, или решайте самостоятельно.

[q12]

1. Хотел попробовать QoS  настроить на портах Mikrotika, которые будут подключены к кабелю провайдеры для приоритизации исходящего трафика.

2. Vpn-канал провайдера.

3. Пока даже не ставили, в данное время стоят 2800, но они не тянут канал Провайдера. Задача стоит пока только на стадии планирования.

4. По сути мне нужно Mikrotik установить в разрыв  между транковыми портами Cisco, чтобы трафик был разделен.

[snvoronkov]

13 минут назад, q12 сказал:

1. Хотел попробовать QoS  настроить на портах Mikrotika, которые будут подключены к кабелю провайдеры для приоритизации исходящего трафика.

А в поисковиках забанили и поискать фразу "mikrotik qos" не получается?

13 минут назад, q12 сказал:

2. Vpn-канал провайдера.

И ДВА подключения с одной стороны при ОДНОМ с другой?



Ну, окей. Дальше - самостоятельно.

[q12]

5 minutes ago, snvoronkov said:

А в поисковиках забанили и поискать фразу "mikrotik qos" не получается?

И ДВА подключения с одной стороны при ОДНОМ с другой?



Ну, окей. Дальше - самостоятельно.

Любой дурак в силах посоветовать пройти в поиск)))

Два подключения, потому что один канал резервный. В первом сообщение про это писал.

[VolanD666]

2 часа назад, q12 сказал:

Любой дурак в силах посоветовать пройти в поиск)))

Мне кажется коллега хочет намекнуть, что инженер прежде чем писать на форуме сначала пытается решить проблему сам.



2 часа назад, q12 сказал:

Два подключения, потому что один канал резервный. В первом сообщение про это писал.

Поднимите какой-нить туннель до центральной точки и маршрутизацией настраиваете приоритет.

[q12]



18 hours ago, VolanD666 said:

Мне кажется коллега хочет намекнуть, что инженер прежде чем писать на форуме сначала пытается решить проблему сам.



Поднимите какой-нить туннель до центральной точки и маршрутизацией настраиваете приоритет.

Если бы сам  мог самостоятельно решить проблему, не стал бы просить на форуме.
Ну ладно, получается:

1. Допустим имеется порт на Cisco 3750, настроенный на native vlan 999 (inter vlan 999 ip address 172.31.0.1/24).
2. Также имеется порт на Cisco 3560, настроенный на native vlan (inter vlan 999 ip address 172.31.0.11/24).
3. Назначаю адреса
                    а) 172.31.0.2 порту на Mikrotik1;
                    б) 172.31.0.12 порту1 на Mikrotik2;
                    в) 172.31.0.13 порту2 на Mikrotik2;
                    г) 172.31.0.14 порту3 на Mikrotik2.
4. Прописываю на 3750 статичные маршруты до удаленных сетей через 172.31.0.2
5. Прописываю на 3560 статичные маршруты до сетей центрального офиса через 172.31.0.14
6. На Mikrotik2 создаю основной (172.31.0.12) и резервный (172.31.0.13) маршруты.
...
Ну и далее не совсем понятно.

А как-нибудь можно сделать, чтобы было все просто: как бы Cisco подключены тракновым портом, но между ними Mikrotikи, которые устанавливают приоритет трафика проходящего через них.

[snvoronkov]

@q12 , сударь, а Вы вообще вкурсе про IP-сегменты? Броадкаст сегменты?

Почитайте на досуге. Сильно упростит жизнь.

[VolanD666]

46 минут назад, q12 сказал:



Если бы сам  мог самостоятельно решить проблему, не стал бы просить на форуме.
Ну ладно, получается:

1. Допустим имеется порт на Cisco 3750, настроенный на native vlan 999 (inter vlan 999 ip address 172.31.0.1/24).
2. Также имеется порт на Cisco 3560, настроенный на native vlan (inter vlan 999 ip address 172.31.0.11/24).
3. Назначаю адреса
                    а) 172.31.0.2 порту на Mikrotik1;
                    б) 172.31.0.12 порту1 на Mikrotik2;
                    в) 172.31.0.13 порту2 на Mikrotik2;
                    г) 172.31.0.14 порту3 на Mikrotik2.
4. Прописываю на 3750 статичные маршруты до удаленных сетей через 172.31.0.2
5. Прописываю на 3560 статичные маршруты до сетей центрального офиса через 172.31.0.14
6. На Mikrotik2 создаю основной (172.31.0.12) и резервный (172.31.0.13) маршруты.
...
Ну и далее не совсем понятно.

А как-нибудь можно сделать, чтобы было все просто: как бы Cisco подключены тракновым портом, но между ними Mikrotikи, которые устанавливают приоритет трафика проходящего через них.

Простите, но мне кажется у вас каша в голове. Вы описываете L2VPN но при этом говорите про какоеи-то маршруты. Если вам нужны L2 каналы, то и стройте L2 каналы. В этом случае на микротиках я бы сделал бандлы из eoip интерфейсов. Если есть возможность уйти в L3, лучше уйти в маршрутизацию и тогда так же можно туннелями разрулить (один запасной с большим костом).
