DES-3200-26 rev A не отвечает на ICMP

[aligor88]

Не работает управление , все что касается уровня IP, коммутатор  DES-3200-26 rev A  . Какая-то странная беда .  Может было у кого такое. два коммутатора таких

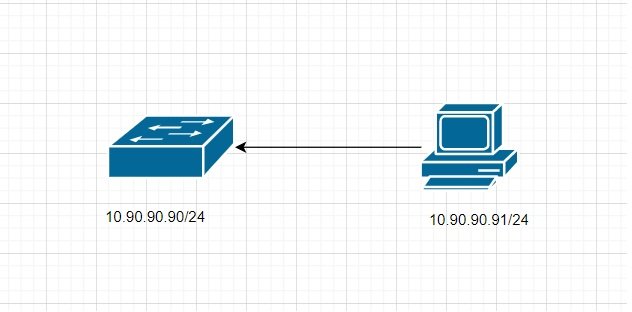

напрямую подключил коммутаор - компьютер, порты на коммутаторе пробовал разные. Конфиг  сбрасывал в дефолт - ничего не меняется, все порты отключал, нагрузка на CPU  не скачет, в логах пусто .


%3CmxGraphModel%3E%3Croot%3E%3CmxCell%20id%3D%220%22%2F%3E%3CmxCell%20id%3D%221%22%20parent%3D%220%22%2F%3E%3CmxCell%20id%3D%222%22%20value%3D%22%22%20style%3D%22shape%3Dmxgraph.cisco.switches.workgroup_switch%3Bhtml%3D1%3BpointerEvents%3D1%3Bdashed%3D0%3BfillColor%3D%23036897%3BstrokeColor%3D%23ffffff%3BstrokeWidth%3D2%3BverticalLabelPosition%3Dbottom%3BverticalAlign%3Dtop%3Balign%3Dcenter%3BoutlineConnect%3D0%3B%22%20vertex%3D%221%22%20parent%3D%221%22%3E%3CmxGeometry%20x%3D%22250%22%20y%3D%22370%22%20width%3D%22101%22%20height%3D%2250%22%20as%3D%22geometry%22%2F%3E%3C%2FmxCell%3E%3CmxCell%20id%3D%223%22%20style%3D%22edgeStyle%3DorthogonalEdgeStyle%3Brounded%3D0%3BorthogonalLoop%3D1%3BjettySize%3Dauto%3Bhtml%3D1%3B%22%20edge%3D%221%22%20source%3D%224%22%20target%3D%222%22%20parent%3D%221%22%3E%3CmxGeometry%20relative%3D%221%22%20as%3D%22geometry%22%2F%3E%3C%2FmxCell%3E%3CmxCell%20id%3D%224%22%20value%3D%22%22%20style%3D%22shape%3Dmxgraph.cisco.computers_and_peripherals.pc%3Bhtml%3D1%3BpointerEvents%3D1%3Bdashed%3D0%3BfillColor%3D%23036897%3BstrokeColor%3D%23ffffff%3BstrokeWidth%3D2%3BverticalLabelPosition%3Dbottom%3BverticalAlign%3Dtop%3Balign%3Dcenter%3BoutlineConnect%3D0%3B%22%20vertex%3D%221%22%20parent%3D%221%22%3E%3CmxGeometry%20x%3D%22500%22%20y%3D%22360%22%20width%3D%2278%22%20height%3D%2270%22%20as%3D%22geometry%22%2F%3E%3C%2FmxCell%3E%3C%2Froot%3E%3C%2FmxGraphModel%3E

2-cap-des3200-26A1.pcapng

cfg (3).txt

cap-des3200-26A1.pcapng


Коммутатор не пингуется с компа,  запросы летят ответа нет, arp пустой
Пинг с коммутатора  компа  так же не проходит,  но при этом на компе появляется запись в arp таблице с маком коммутатора.
В wiresharke arp запросы есть , ответов  нет. По консольному порту  коммутатор доступен,  настройки меняются все ок, на портах счетчики пакетов меняются(правда только броадкаст и мультикаст).
Если пустить через комок инет , все прекрасно работает, те функция свича исправна

Edited March 14, 2020 by aligor88

[passer]

Порт 25 медный выключен. Зачем?

Горелые порты на свитче есть? Если есть - сдайте в ремонт. То что вы описали бывает на горелых свитчах.

[aligor88]

Да, 25 порт сгоревший , думаете ремонтируется?

[zhenya`]

Loopdetect включите, может чего ещё горелое.

[NVV_RW]

12 часов назад, aligor88 сказал:

Да, 25 порт сгоревший , думаете ремонтируется?

Нормально ремонтируется. Даже если печатный монтаж порта подгорел, главное, чтобы не очень много погорелово оказалось. Чаще всего достаточно неисправную портовку сменить, иногда - трансформатор.

[aligor88]

14 часов назад, aligor88 сказал:

Да, 25 порт сгоревший , думаете ремонтируется?

 Программно не ловятся, все порты выключал для теста , не помогало.



1 час назад, NVV_RW сказал:

Нормально ремонтируется. Даже если печатный монтаж порта подгорел, главное, чтобы не очень много погорелово оказалось. Чаще всего достаточно неисправную портовку сменить, иногда - трансформатор.

а что значит  "неисправная портовка" ? , трансформатор - это гальваническая развязка(черная коробушка?), дальше с гигабитных портов идет  микруха(отдельная матрица коммутации?) и с нее судя по дорожкам на цпу

Edited March 15, 2020 by aligor88

[NVV_RW]

2 часа назад, aligor88 сказал:

а что значит  "неисправная портовка" ? , трансформатор - это гальваническая развязка(черная коробушка?),

Драйвер "физики" гигабитного порта - BCM5482SA1/2, вся коммутация не в цпу, а в свич-матрице (BCM53262). Проц только ACL-ы разруливает. Трансформатор - да, гальваническая развязка от "внешней среды".
