R11e-LTE6 - можно ли выбрать режим без аггрегации частот/BAND?

[adminLinux]

Здравствуйте.

Возможно ли в LTE модеме R11e-LTE6 выбрать режим работы без аггрегации частот? Чтобы использовалась только 1 частота/BAND?

Например в моделе SXT LTE6 kit - RBSXTR&R11e-LTE6

Edited March 1, 2020 by adminLinux

[adminLinux]

Как я понял, Да можно - https://forum.mikrotik.com/viewtopic.php?f=7&t=153622&p=770820&hilit=SXT+LTE6#p769881

Необходимо выбрать используемые BAND, например выбрать только один и всё.

[f.tagir]

1 час назад, adminLinux сказал:

Как я понял, Да можно - https://forum.mikrotik.com/viewtopic.php?f=7&t=153622&p=770820&hilit=SXT+LTE6#p769881

Необходимо выбрать используемые BAND, например выбрать только один и всё.

Ну хорошо, в этом случае, он прекрасно будет агрегировать В7 + В7  например...

[adminLinux]

33 минуты назад, f.tagir сказал:

Ну хорошо, в этом случае, он прекрасно будет агрегировать В7 + В7  например...

пишут, что надо привязаться к какой то одной соте/базовой (или как там правильно).

Просканить доступные варианты и выбрать её. Типа того.

[adminLinux]

И всё таки делаю вывод, что в данной моделе роутера LTE модема привязку только к 1 соте можно сделать только для primary band - https://wiki.mikrotik.com/wiki/Manual:Interface/LTE#Using_Cell_lock

привязку ca-band сделать нельзя.

По крайней мере это я так понял. Как на самом деле - надо тестить. У меня нету ещё роутера.

Цитата

For R11e-LTE6 cell lock works only for the primary band, this can be useful if you have multiple channels on the same band and you want to lock it to a specific earfcn. Note, that cell lock is not band-specific and for ca-band it can also use other frequency bands, unless you use band lock.



Edited March 3, 2020 by adminLinux

[adminLinux]

Ответ: нет, нельзя. Вторая частота будет выбрана автоматически - https://forum.mikrotik.com/viewtopic.php?f=7&t=158277&p=778566#p778558

[minks]

Можно =)
Нужно всего лишь залочить его под определенную частоту (EARFCN)

На одной частоте 2 канала под CA быть не может

Делается следующим образом:

/interface lte at-chat lte1 input="AT*Cell=1,3,,1301"



P.S.

Вернуть все как было:

/interface lte at-chat lte1 input="AT*Cell=0"

[adminLinux]

2 часа назад, minks сказал:

На одной частоте 2 канала под CA быть не может

Спасибо.

А как же мануал - https://i.mt.lv/cdn/rb_files/SXT_LTE6-1575440354.pdf

Раздел  "Supported 2xCA LTE bands"

Цитата

1+1
2+2
3+3
7+7
8+8
12+12
38+38
39+39
40+40
41+41



[minks]

On 5/10/2020 at 3:11 PM, adminLinux said:

Спасибо.

А как же мануал - https://i.mt.lv/cdn/rb_files/SXT_LTE6-1575440354.pdf

Раздел  "Supported 2xCA LTE bands"



На лицо недопонимание... основ =)



BAND - это частотный диапазон

EARFCN - частота внутри частотного диапазона (а точнее две)



Пример для BAND 3:

Downlink: 1805-1879,9 Mhz

Uplink: 1710-1784,9 Mhz



А теперь возмем конкретный EARFCN : 1301
Downlink: 1815.1 Mhz
Uplink: 1720.1 Mhz

Как видим - он внутри BAND 3



Будет другой EARFCN, будет другая частота, даже в пределах данного BAND'а.

И агрегация будет возможна.



А теперь подумайтё... можно ли сделать агрегацию на одном EARFCN



P.S.

Ответ: нет =)





[adminLinux]

16 минут назад, minks сказал:

А теперь подумайтё... можно ли сделать агрегацию на одном EARFCN

теперь понял, спасибо :)



Цитата

/interface lte at-chat lte1 input="AT*Cell =1,3,,1301"

А почему тогда первый параметр 1 (Frequency lock enabled), а не 2 (Cell lock enabled)?

AT*Cell=<mode>,<NetworkMode>,<band>,<EARFCN>,<PCI>

where

<mode> :
0 – Cell/Frequency disabled
1 – Frequency lock enabled
2 – Cell lock enabled

<NetworkMode>
0 – GSM
1 – UMTS_TD
2 – UMTS_WB
3 – LTE

<band>
Not in use, leave this blank

<EARFCN>
earfcn from lte info

<PCI>
phy-cellid from lte info



Edited May 13, 2020 by adminLinux

[minks]

8 hours ago, adminLinux said:

А почему тогда первый параметр 1 (Frequency lock enabled), а не 2 (Cell lock enabled)?

Да потому, что мы делаем лок именно на EARFCN (т.е. на конкретную частоту)



А если будем делать лок на станцию (Cell Lock) - то он работает только на primary CA

и соответсвенно модем начнет искать secondary CA (и может его и найти) - а от этого топикстартер и пытался избавиться.

[adminLinux]

6 минут назад, minks сказал:

Да потому, что

понял, спасибо.

А Cell Lock - это привязка к сектору базовой станции или на всю базовую вышку?



8 минут назад, minks сказал:

и соответсвенно модем начнет искать secondary CA (и может его и найти)

secondary CA модем будет искать на тойже базовой или может и на другой базовой найти?

Соответственно возникает и вопрос: дуал-режим возможет только на одной базовой или с двух тоже?

[minks]

2 hours ago, adminLinux said:

А Cell Lock - это привязка к сектору базовой станции или на всю базовую вышку?

Это привязка целиком к БС



2 hours ago, adminLinux said:

secondary CA модем будет искать на тойже базовой или может и на другой базовой найти?

С той БС он уже больше ничего не найдёт



2 hours ago, adminLinux said:

дуал-режим возможет только на одной базовой или с двух тоже?

Всегда с 2х разных



Но нужно дополнить, что CellID (он-же идентефикатор БС) на одной вышке может быть несколько.

По факту это несколько БС на одной мачте.

[adminLinux]

1 час назад, minks сказал:

Всегда с 2х разных

А вот такая команда что даст? Как будет работать модем? На двух БС или на одной?

Если cellid = 138, получается агрегация на одной БС.

/interface lte at-chat lte1 input="AT*Cell=2,3,,1300,138"

Now it uses the earfcn: 1300 for the primary channel:

         primary-band: B3@20Mhz earfcn: 1300 phy-cellid: 138
              ca-band: B3@5Mhz earfcn: 1417 phy-cellid: 138

Edited May 13, 2020 by adminLinux

[minks]

9 hours ago, adminLinux said:

А вот такая команда что даст? Как будет работать модем? На двух БС или на одной?

/interface lte at-chat lte1 input="AT*Cell=2,3,,1300,138"

Залочить Primary "канал" на EARFCN 1300 и phy-cellid на 138

Дальше модем пойдёт искать кандидатов для CA



В Вашем примере на вышке, стоит как минимум 2 БС, одна вещает:

DL: 1815 Mhz
UL: 1720 Mhz

другая:

DL: 1826.7 Mhz
UL: 1731.7 Mhz

[zugzag]

Всем привет.

Возник вопрос по аналогичному модулю.

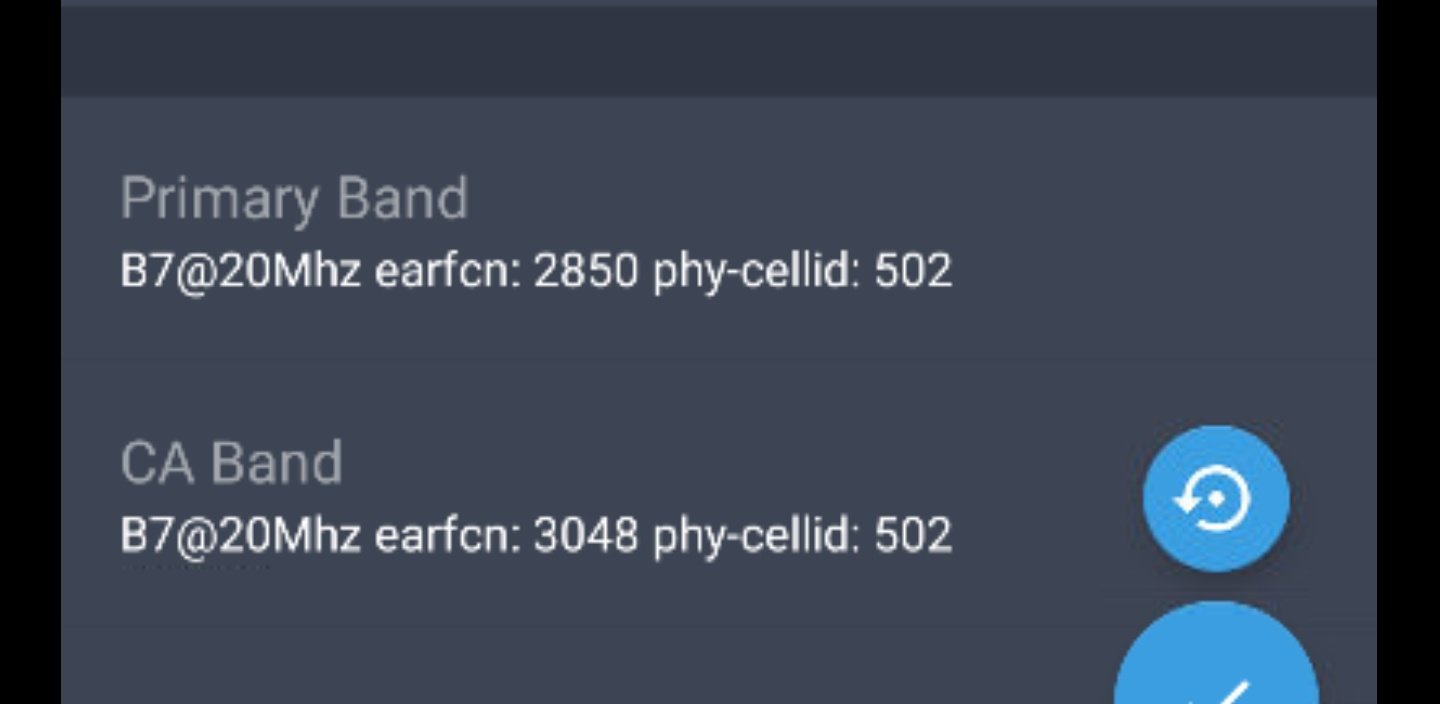

Модем работает в агрегации b7+b7.

Использует одни и те же несущие с earfcn  2850 и 3048, но 1-2 раза в день меняет их местами, то на основной несущей 2850, то 3048.

В первом варианте, когда 2850 как основная несущая, скорость ниже, особенно по обратному каналу, когда 3048 основная, скорость лучше.

Поэтому я хочу зафиксировать 3048 как основную несущую, а чтобы вторая несущая для CA выбиралась автоматически.

Можно это  как-то сделать? И если да, то какой командой?



[minks]

On 1/10/2021 at 2:05 PM, zugzag said:

Можно это  как-то сделать? И если да, то какой командой?

Можно подправить дефолтную "карту CA"

[admin@iPhone] > /interface lte at-chat lte1 input="AT+ZCACFG\?"
  output: +ZCACFG: 37, 045920C0, 141920C0, 048920E0, 201920E0, 05492080, 50192080, 085920C0, 142920C0, 08C920C0, 302920C0, 09192080,
          44292080, 0C5920E0, 143920E0, 0C792080, 1C392080, 0C8920E0, 203920E0, 0D4920C0, 503920C0, 1C892080, 20792080, 1CC92080, 30792080,
          1D4920C0, 507920C0, 9E992080, A6792080, 04030080, 08030080, 0C030080, 1C0300C0, 30050080, 98030080, 9C030080, A00300C0, A40300C0 OK

[admin@iPhone] > /interface lte at-chat lte1 input="AT+ZCACFG=\?"
  output: +ZCACFG:<numOfBandCombs>,<bandCombBitMap>

Так, чтобы её вывод был вот таким:

[admin@iPhone] > /interface lte at-chat lte1 input="AT+ZCACFG?"
output: +ZCACFG: 0

Это отключит агрегацию напрочь.

(если если это устроит - то ОК)



Варианта сделать это простыми AT командами я не знаю,

но знаю несколько иной путь, пиши приватом - по удаленке сделаем =)

Edited January 15, 2021 by minks

[shumadk]

@minks подскажите, пожалуйста, а "<mode> 2 – Cell lock enabled" возможен с указанным <PCI> и пустым <EARFCN>? И даст ли это привязку к определённому сектору? Нахожусь на границе двух секторов одной БС (LTE), цепляет к перегруженному, а второй свободен. Так я смогу подключиться к нужному мне свободному сектору или не сработает?

Edited March 19, 2021 by shumadk

[minks]

On 3/19/2021 at 2:28 PM, shumadk said:

@minks подскажите, пожалуйста, а "<mode> 2 – Cell lock enabled" возможен с указанным <PCI> и пустым <EARFCN>? И даст ли это привязку к определённому сектору? Нахожусь на границе двух секторов одной БС (LTE), цепляет к перегруженному, а второй свободен. Так я смогу подключиться к нужному мне свободному сектору или не сработает?



Можете попробовать, /interface lte at-chat lte1 input="AT*Cell=2,3,,,y"

но я не в курсе такого применения данной команды(ниже - рабочие варианты):
Cell Lock: /interface lte at-chat lte1 input="AT*Cell=2,3,,x,y"
Freq-Lock: /interface lte at-chat lte1 input="AT*Cell=1,3,,x"

[beer]

В 10.01.2021 в 14:05, zugzag сказал:

Поэтому я хочу зафиксировать 3048 как основную несущую, а чтобы вторая несущая для CA выбиралась автоматически.

На сколько я понял Ваш вопрос , то нужно прописать команду


/interface lte at-chat lte1 input="AT*Cell=2,3,,3048,502"

В этом случае никто другой в приоритет не будет прописываться. А вторая будет автоматом  подхватываться.
Или я все же не правильно понял вопрос?

[keks7]

On 5/13/2020 at 10:23 PM, minks said:

С той БС он уже больше ничего не найдёт



Всегда с 2х разных



Все-таки, как клиентское устройство может одновременно подключиться к нескольким enb?

Или имеется в виду подключение устройства к нескольким cid в пределах одной enb?

[EugenN]

День добрый.

А может кто, знает какой командой посмотреть агрегацию на R11e-LTE6 в терминале mikrotik?

Также очень интересно глянуть параметры ca-band все в том же терминале...



Edited December 13, 2021 by EugenN
