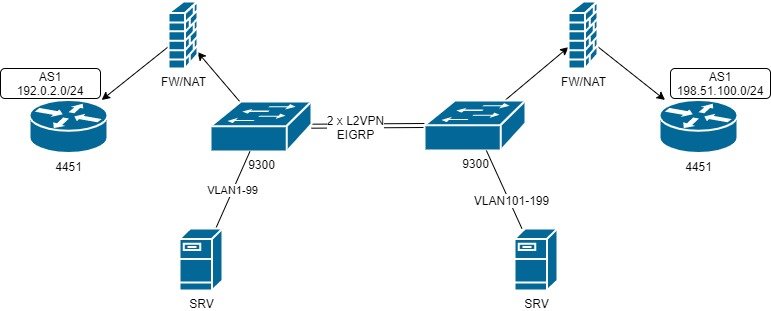

alger Опубликовано 23 февраля, 2020 (изменено) · Жалоба Приветствую. Прошу помощи в решении. Есть два ЦОДа, в каждом ядро, маршрутизаторы и свой канал в интернет, в который публикуется одинаковая AS с разными подсетями. Между ЦОД два канала L2VPN с EIGRP. Из локальной сети выход в интернет через файерволы. Для отказоустойчивости хочу публиковать через каждого провайдера обе подсети (вторую с понижающей community), и межу маршрутизаторами отдавать маршрут по умолчанию. Как лучше "прокинуть" PI адреса через ядро, чтобы они не появились в маршрутах локальной сети ? Сначала организовал от 4451 прямые линки на 9300, в обход FW. А вот далее... Первое, что в голову пришло это поднять туннели между маршрутизаторами . Но не красиво как-то. Второе VRF, но тогда получается надо на 9300 между ЦОД поднимать сабинтерфейсы. Не возникнет ли проблем с тем что каналы между ЦОД L2VPN, а не темная оптика? Третье MPLS. С этим не работал. Не получится какой-то MPLS поверх MPLS ? Как бы вы сделали ? Изменено 23 февраля, 2020 пользователем alger Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
fork Опубликовано 23 февраля, 2020 · Жалоба MPLS поверх MPLS великолепно работает, главное, что бы на текущих 2xL2VPN у вас MTU был с "запасом" Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 23 февраля, 2020 (изменено) · Жалоба 1 час назад, fork сказал: MPLS поверх MPLS великолепно работает, главное, что бы на текущих 2xL2VPN у вас MTU был с "запасом" Можно подробнее. Минимальное и идеальное значение сколько ? С MPLS вообще опыта работы нет. Как проверить, на существующих каналах будет работать ? Изменено 23 февраля, 2020 пользователем alger Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
fork Опубликовано 23 февраля, 2020 · Жалоба MTU в MPLS зависит от количества меток, одна метка = 4 байта, количество меток зависит от того как вы будете использовать свой MPLS. Стык с оператором предоставляющим 2xL2VPN как организован? в этом месте тоже могут накапливаться overhead. Просите у своего поставщика 1550, этого хватит с небольшим запасом. Проверить можно: Router#ping AA.AA.AA.AA df-bit size 1508 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
EvgeniySerb Опубликовано 24 февраля, 2020 · Жалоба В реальности сеть выглядит так как нарисовано ? По одному 9300 одному бордеру в дц и тп ? Если да то отказоустойчивость тут эфемерна. В вашем случае проще всего сделать тунель на лупбэках и планировать редизайн сети для поддержки малтитенанси нативно . Вариант добавить по провайдеру в каждый дц не рассматривали ? 9 hours ago, fork said: MTU в MPLS зависит от количества меток, одна метка = 4 байта, количество меток зависит от того как вы будете использовать свой MPLS. Стык с оператором предоставляющим 2xL2VPN как организован? в этом месте тоже могут накапливаться overhead. Просите у своего поставщика 1550, этого хватит с небольшим запасом. Проверить можно: Router#ping AA.AA.AA.AA df-bit size 1508 Если просить то уже 9200 байта Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 24 февраля, 2020 · Жалоба 8 часов назад, EvgeniySerb сказал: В реальности сеть выглядит так как нарисовано ? По одному 9300 одному бордеру в дц и тп ? Если да то отказоустойчивость тут эфемерна. 9300 конечно же по два, в стэке. 17 часов назад, fork сказал: MTU в MPLS зависит от количества меток, одна метка = 4 байта, количество меток зависит от того как вы будете использовать свой MPLS. Стык с оператором предоставляющим 2xL2VPN как организован? в этом месте тоже могут накапливаться overhead. Просите у своего поставщика 1550, этого хватит с небольшим запасом. Проверить можно: Router#ping AA.AA.AA.AA df-bit size 1508 спасибо за подсказку. L2VPN это два отдельных канала от разных провайдеров. пока еще не реализованы, поэтому можно попробовать что-то изменить. как будут провайдеры делать не знаю. MPLS мне нужен только чтобы изолировать мои подсети внешних адресов от локальной сети. Может, в моем случае, MPLS похоже как "из пушки по воробьям". И проще сделать сабинтерфесы на каналах L2VPN и использовать VRF. С сабинтерфейсами, как я понимаю, также должен MTU подходящим ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
EvgeniySerb Опубликовано 24 февраля, 2020 · Жалоба 4 hours ago, alger said: 9300 конечно же по два, в стэке. спасибо за подсказку. L2VPN это два отдельных канала от разных провайдеров. пока еще не реализованы, поэтому можно попробовать что-то изменить. как будут провайдеры делать не знаю. MPLS мне нужен только чтобы изолировать мои подсети внешних адресов от локальной сети. Может, в моем случае, MPLS похоже как "из пушки по воробьям". И проще сделать сабинтерфесы на каналах L2VPN и использовать VRF. С сабинтерфейсами, как я понимаю, также должен MTU подходящим ? Тут не в мту проблема (хотя фреймы будут больше ) . Подтвердить с провайдером надо что они пропускают тэгированные фреймы . Имейте ввиду что mpls не работает на сабинтерфейсах ну и стэк это не про ридаденси. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 24 февраля, 2020 · Жалоба 4 часа назад, EvgeniySerb сказал: Имейте ввиду что mpls не работает на сабинтерфейсах Почему не работает? Вроде нормально работает 4 часа назад, EvgeniySerb сказал: Подтвердить с провайдером надо что они пропускают тэгированные фреймы Если ТС не хочет связыватья с MPLS, можно ведь запросить QinQ и гонять VRF-lite поверх Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
EvgeniySerb Опубликовано 24 февраля, 2020 · Жалоба 29 minutes ago, VolanD666 said: Почему не работает? Вроде нормально работает Мой косяк , работает но есть нюансы Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 25 февраля, 2020 · Жалоба 10 часов назад, EvgeniySerb сказал: 10 часов назад, VolanD666 сказал: Почему не работает? Вроде нормально работает Мой косяк , работает но есть нюансы Ну вы же знаете правила? :) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

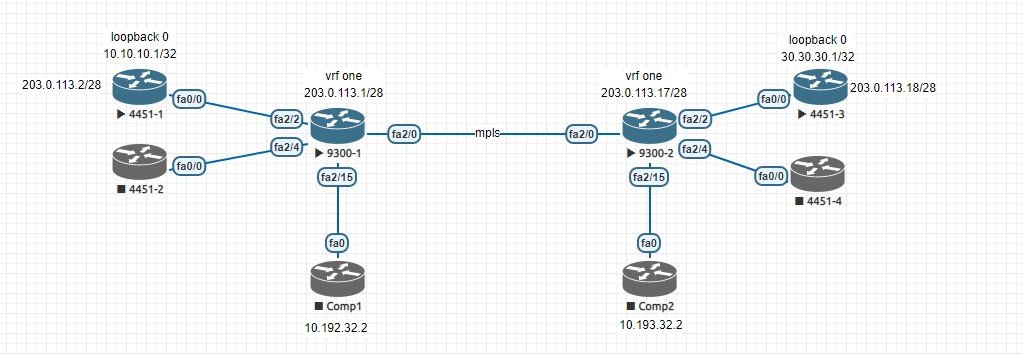

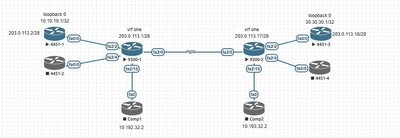

alger Опубликовано 27 февраля, 2020 · Жалоба Собрал небольшую тестовую площадку. c 203.0.113.2 203.0.113.18 и обратно пинги проходят. но 10.10.10.1 и 30.30.30.1 не пингуются, хотя маршруты есть. Что не так ? BGP1#sh ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 203.0.113.0/28 is subnetted, 2 subnets S 203.0.113.16 [1/0] via 203.0.113.1 C 203.0.113.0 is directly connected, FastEthernet0/0.5 10.0.0.0/32 is subnetted, 1 subnets C 10.10.10.1 is directly connected, Loopback0 30.0.0.0/32 is subnetted, 1 subnets B 30.30.30.1 [200/0] via 203.0.113.18, 00:18:53 BGP1#ping 30.30.30.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 30.30.30.1, timeout is 2 seconds: UU.U. Success rate is 0 percent (0/5) BGP1#ping 203.0.113.18 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 203.0.113.18, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 20/37/44 ms BGP1# Current configuration : 1191 bytes ! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname BGP1 ! boot-start-marker boot-end-marker ! ! no aaa new-model memory-size iomem 5 ip cef ! ! ! ! ! multilink bundle-name authenticated ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! archive log config hidekeys ! ! ! ! ! ! ! ! interface Loopback0 ip address 10.10.10.1 255.255.255.255 ! interface FastEthernet0/0 no ip address speed 100 full-duplex ! interface FastEthernet0/0.5 encapsulation dot1Q 5 ip address 203.0.113.2 255.255.255.240 ! interface FastEthernet0/1 no ip address shutdown duplex auto speed auto ! interface FastEthernet1/0 no ip address shutdown duplex auto speed auto ! router bgp 496 no synchronization bgp router-id 203.0.113.2 bgp log-neighbor-changes network 10.10.10.1 mask 255.255.255.255 neighbor 203.0.113.18 remote-as 496 neighbor 203.0.113.18 update-source FastEthernet0/0.5 no auto-summary ! ip forward-protocol nd ip route 203.0.113.16 255.255.255.240 203.0.113.1 ! ! ip http server no ip http secure-server ! ! ! ! ! ! ! control-plane ! ! ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 login ! ! end BGP1# MSK#sh run Building configuration... Current configuration : 2347 bytes ! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname MSK ! boot-start-marker boot-end-marker ! ! no aaa new-model memory-size iomem 5 ip cef ! ! ! ! ip vrf one rd 496:0 route-target export 496:0 route-target import 496:0 ! ! mpls label protocol ldp multilink bundle-name authenticated ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! archive log config hidekeys ! ! ! vlan internal allocation policy ascending ! ! ! ! ! interface Loopback0 ip address 10.192.0.1 255.255.255.255 ! interface FastEthernet0/0 no ip address shutdown duplex auto speed auto ! interface FastEthernet0/1 no ip address shutdown duplex auto speed auto ! interface FastEthernet2/0 no switchport ip address 10.192.4.1 255.255.255.252 mpls ip mpls mtu 1512 ! interface FastEthernet2/1 ! interface FastEthernet2/2 switchport mode trunk duplex full speed 100 ! interface FastEthernet2/3 ! interface FastEthernet2/4 ! interface FastEthernet2/5 ! interface FastEthernet2/6 ! interface FastEthernet2/7 ! interface FastEthernet2/8 ! interface FastEthernet2/9 ! interface FastEthernet2/10 ! interface FastEthernet2/11 ! interface FastEthernet2/12 ! interface FastEthernet2/13 ! interface FastEthernet2/14 ! interface FastEthernet2/15 no switchport ip address 10.192.32.1 255.255.255.0 ! interface Vlan1 no ip address ! interface Vlan5 ip vrf forwarding one ip address 203.0.113.1 255.255.255.240 ! router ospf 1 log-adjacency-changes passive-interface default no passive-interface FastEthernet2/0 network 10.192.0.1 0.0.0.0 area 0 network 10.192.4.0 0.0.0.3 area 0 network 10.192.32.0 0.0.0.255 area 1 ! router bgp 65000 no synchronization bgp router-id 10.192.0.1 bgp log-neighbor-changes neighbor 10.193.0.1 remote-as 65000 neighbor 10.193.0.1 update-source Loopback0 no auto-summary ! address-family vpnv4 neighbor 10.193.0.1 activate neighbor 10.193.0.1 send-community extended exit-address-family ! address-family ipv4 vrf one redistribute connected redistribute static no synchronization network 203.0.113.0 mask 255.255.255.240 exit-address-family ! ip forward-protocol nd ! ! ip http server no ip http secure-server ! ! ! ! ! mpls ldp router-id Loopback0 ! ! control-plane ! ! ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 login ! ! end MSK# EKB#sh run Building configuration... Current configuration : 2289 bytes ! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname EKB ! boot-start-marker boot-end-marker ! ! no aaa new-model memory-size iomem 5 ip cef ! ! ! ! ip vrf one rd 496:0 route-target export 496:0 route-target import 496:0 ! ! mpls label protocol ldp multilink bundle-name authenticated ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! archive log config hidekeys ! ! ! vlan internal allocation policy ascending ! ! ! ! ! interface Loopback0 ip address 10.193.0.1 255.255.255.255 ! interface FastEthernet0/0 no ip address shutdown duplex auto speed auto ! interface FastEthernet0/1 no ip address shutdown duplex auto speed auto ! interface FastEthernet2/0 no switchport ip address 10.192.4.2 255.255.255.252 mpls ip mpls mtu 1512 ! interface FastEthernet2/1 ! interface FastEthernet2/2 switchport mode trunk speed 100 ! interface FastEthernet2/3 ! interface FastEthernet2/4 ! interface FastEthernet2/5 ! interface FastEthernet2/6 ! interface FastEthernet2/7 ! interface FastEthernet2/8 ! interface FastEthernet2/9 ! interface FastEthernet2/10 ! interface FastEthernet2/11 ! interface FastEthernet2/12 ! interface FastEthernet2/13 ! interface FastEthernet2/14 ! interface FastEthernet2/15 no switchport ip address 10.193.32.1 255.255.255.0 ! interface Vlan1 no ip address ! interface Vlan5 ip vrf forwarding one ip address 203.0.113.17 255.255.255.240 ! router ospf 1 log-adjacency-changes passive-interface default no passive-interface FastEthernet2/0 network 10.192.4.0 0.0.0.3 area 0 network 10.193.0.1 0.0.0.0 area 0 network 10.193.32.0 0.0.0.255 area 2 ! router bgp 65000 no synchronization bgp router-id 10.193.0.1 bgp log-neighbor-changes neighbor 10.192.0.1 remote-as 65000 neighbor 10.192.0.1 update-source Loopback0 no auto-summary ! address-family vpnv4 neighbor 10.192.0.1 activate neighbor 10.192.0.1 send-community extended exit-address-family ! address-family ipv4 vrf one no synchronization network 203.0.113.16 mask 255.255.255.240 exit-address-family ! ip forward-protocol nd ! ! ip http server no ip http secure-server ! ! ! ! ! mpls ldp router-id Loopback0 ! ! control-plane ! ! ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 login ! ! end EKB# Building configuration... Current configuration : 1191 bytes ! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname BGP3 ! boot-start-marker boot-end-marker ! ! no aaa new-model memory-size iomem 5 ip cef ! ! ! ! ! multilink bundle-name authenticated ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! archive log config hidekeys ! ! ! ! ! ! ! ! interface Loopback0 ip address 30.30.30.1 255.255.255.255 ! interface FastEthernet0/0 no ip address speed 100 full-duplex ! interface FastEthernet0/0.5 encapsulation dot1Q 5 ip address 203.0.113.18 255.255.255.240 ! interface FastEthernet0/1 no ip address shutdown duplex auto speed auto ! interface FastEthernet1/0 no ip address shutdown duplex auto speed auto ! router bgp 496 no synchronization bgp router-id 203.0.113.18 bgp log-neighbor-changes network 30.30.30.1 mask 255.255.255.255 neighbor 203.0.113.2 remote-as 496 neighbor 203.0.113.2 update-source FastEthernet0/0.5 no auto-summary ! ip forward-protocol nd ip route 203.0.113.0 255.255.255.240 203.0.113.17 ! ! ip http server no ip http secure-server ! ! ! ! ! ! ! control-plane ! ! ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 login ! ! end BGP3# Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
reef Опубликовано 27 февраля, 2020 · Жалоба зачем вам такая РЕ - СЕ схема, да еще и со статиками на 4451? настраивайте уже тогда 4451 как РЕ! и покажите таблицу маршрутизации со всех устройств, на PE можно только таблицу для vrf ONE Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
crank Опубликовано 28 февраля, 2020 · Жалоба 4 часа назад, alger сказал: но 10.10.10.1 и 30.30.30.1 не пингуются, хотя маршруты есть. Что не так ? В данной конфигурации у вас просто нет маршрутов внутри vrf one на PE (MSK, EKB) до этих сетей. Посмотрите сами на PE командой show ip route vrf one Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 28 февраля, 2020 (изменено) · Жалоба 5 часов назад, crank сказал: В данной конфигурации у вас просто нет маршрутов внутри vrf one на PE (MSK, EKB) до этих сетей. Посмотрите сами на PE командой show ip route vrf one Да я видел что нет маршрута, просто не пойму что сделать. MSK#sh ip route vrf one Routing Table: one Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 203.0.113.0/28 is subnetted, 2 subnets B 203.0.113.16 [200/0] via 10.193.0.1, 13:45:52 C 203.0.113.0 is directly connected, Vlan5 MSK# EKB#sh ip route vrf one Routing Table: one Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 203.0.113.0/28 is subnetted, 2 subnets C 203.0.113.16 is directly connected, Vlan5 B 203.0.113.0 [200/0] via 10.192.0.1, 13:49:02 EKB# 10 часов назад, reef сказал: зачем вам такая РЕ - СЕ схема, да еще и со статиками на 4451? настраивайте уже тогда 4451 как РЕ! вы предлагает убрать vrf с 9300, и переместить его на 4451 ? это решение было сделано на основе текущей конфигурации с минимальными изменениями на 4451. надо подумать, если 4451 сделать PE , не усложнит ли это отдачу 3 vlan с 4451 на 9300. Изменено 28 февраля, 2020 пользователем alger Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 28 февраля, 2020 · Жалоба 2 часа назад, alger сказал: Да я видел что нет маршрута, просто не пойму что сделать. Добавил на PE статические маршруты типа : MSK#sh run | in ip route ip route vrf one 10.10.10.1 255.255.255.255 203.0.113.2 MSK# пинги между 10.10.10.1 и 30.30.30.1 пошли. но это статика :( получается еще и внутри vrf надо ospf поднимать ? что-то я уже совсем запутался В 24.02.2020 в 23:04, EvgeniySerb сказал: В 24.02.2020 в 22:34, VolanD666 сказал: Почему не работает? Вроде нормально работает Мой косяк , работает но есть нюансы Подскажите какие нюансы ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 28 февраля, 2020 · Жалоба 4 часа назад, alger сказал: получается еще и внутри vrf надо ospf поднимать ? Нет, если у вас MPLS то оспф внутри поднимать не нужно. У вас BGP должен роутить трафик для каждого сервиса. Еще раз спрошу, QinQ и VRF-lite не проше будет сделать? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 28 февраля, 2020 · Жалоба Только что, VolanD666 сказал: Нет, если у вас MPLS то оспф внутри поднимать не нужно. У вас BGP должен роутить трафик для каждого сервиса. У меня получилось только с OSPF. Буду признателен если скажете как без OSPF обойтись. BGP1 hostname BGP1 ! ip cef ! interface Loopback0 ip address 10.10.10.1 255.255.255.255 ! interface FastEthernet0/0 no ip address speed 100 full-duplex ! interface FastEthernet0/0.5 encapsulation dot1Q 5 ip address 203.0.113.2 255.255.255.240 ! router ospf 2 router-id 203.0.113.2 log-adjacency-changes passive-interface default no passive-interface FastEthernet0/0.5 network 10.10.10.1 0.0.0.0 area 0 network 203.0.113.0 0.0.0.15 area 0 ! router bgp 496 no synchronization bgp router-id 203.0.113.2 bgp log-neighbor-changes network 10.10.10.1 mask 255.255.255.255 neighbor 203.0.113.18 remote-as 496 neighbor 203.0.113.18 update-source FastEthernet0/0.5 no auto-summary ! end MSK hostname MSK ip cef ! ip vrf one rd 496:0 route-target export 496:0 route-target import 496:0 ! mpls label protocol ldp multilink bundle-name authenticated ! interface Loopback0 ip address 10.192.0.1 255.255.255.255 ! interface FastEthernet2/0 no switchport ip address 10.192.4.1 255.255.255.252 mpls ip mpls mtu 1512 ! interface FastEthernet2/2 switchport mode trunk duplex full speed 100 ! interface FastEthernet2/15 no switchport ip address 10.192.32.1 255.255.255.0 ! interface Vlan5 ip vrf forwarding one ip address 203.0.113.1 255.255.255.240 ! router ospf 2 vrf one router-id 203.0.113.1 log-adjacency-changes redistribute bgp 65000 metric 20 subnets network 203.0.113.0 0.0.0.15 area 0 ! router ospf 1 log-adjacency-changes passive-interface default no passive-interface FastEthernet2/0 network 10.192.0.1 0.0.0.0 area 0 network 10.192.4.0 0.0.0.3 area 0 network 10.192.32.0 0.0.0.255 area 1 ! router bgp 65000 no synchronization bgp router-id 10.192.0.1 bgp log-neighbor-changes neighbor 10.193.0.1 remote-as 65000 neighbor 10.193.0.1 update-source Loopback0 no auto-summary ! address-family vpnv4 neighbor 10.193.0.1 activate neighbor 10.193.0.1 send-community extended exit-address-family ! address-family ipv4 vrf one redistribute ospf 2 vrf one no synchronization network 203.0.113.0 mask 255.255.255.240 exit-address-family ! ! mpls ldp router-id Loopback0 ! end EKB & BGP3 похожие настройки. 10 минут назад, VolanD666 сказал: Еще раз спрошу, QinQ и VRF-lite не проше будет сделать? QinQ не хотелось бы L2 трафик гонять. VRF-lite да, проще. Этот вариант тоже рассматриваю, и возможно выберу его. Просто решил попробовать MPLS для общего понимания. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
reef Опубликовано 28 февраля, 2020 · Жалоба 7 часов назад, alger сказал: вы предлагает убрать vrf с 9300, и переместить его на 4451 ? это решение было сделано на основе текущей конфигурации с минимальными изменениями на 4451. надо подумать, если 4451 сделать PE , не усложнит ли это отдачу 3 vlan с 4451 на 9300. да, с 9300 убрать vrf который по большому счету не нужен на этом свитче, можете оставить 9300 если хочется как Р устройство. на отдачу 3 vlan с 4451 на 9300 не повлияет точно, а вот то что вы выкосите избыточность с 9300, это как раз таки Вам сильно упросит схему. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 28 февраля, 2020 · Жалоба 36 минут назад, alger сказал: EKB & BGP3 похожие настройки. Кажется разобрался в вашей схеме. Первое, вам нужно решить кто будет ПЕ (Лично я бы на коммутаторах ПЕ не делал): 1) Если вы делаете 9300 ПЕ. То в таком случае BGP у вас заканчивается на нем и дальше идет OSPF. Я бы сделал так в этом случае 2) Если вы делаете ПЕ на роутерах. Тогда на 9300 у вас нет никакого bgp и весь MP-BGP переносится на ПЕ. Задача 9300 просто роутить трафик. Ну либо вы можете просто сделать роутеры слева и справа DC прокинув влан через 9300 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 28 февраля, 2020 · Жалоба 42 минуты назад, reef сказал: да, с 9300 убрать vrf который по большому счету не нужен на этом свитче, можете оставить 9300 если хочется как Р устройство. на отдачу 3 vlan с 4451 на 9300 не повлияет точно, а вот то что вы выкосите избыточность с 9300, это как раз таки Вам сильно упросит схему. тогда с 4451 mpls пойдет на 9300 с сабинтерфейса. Проблем из-за сабинтерфейса не будет ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 28 февраля, 2020 · Жалоба 30 минут назад, alger сказал: тогда с 4451 mpls пойдет на 9300 с сабинтерфейса. Проблем из-за сабинтерфейса не будет ? Не должно быть там никаких проблем, если у вас с MTU все хорошо. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 28 февраля, 2020 · Жалоба 31 минуту назад, VolanD666 сказал: Не должно быть там никаких проблем, если у вас с MTU все хорошо. между 4451 и 9300 прямой кабель, что может быть с MTU ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
crank Опубликовано 28 февраля, 2020 · Жалоба Ещё раз перечитал тему. Если я правильно понял, то вы хотите, чтобы PI адреса были только на 4451. В таком случае просто разверните MPLS + OSPF/IS-IS от одного 4451 до другого и поднимите iBGP поверх на лупбэках. Эти лупбэки проанонсируйте в IGP - OSPF/IS-IS, чтобы появилась транспортная MPLS метка до них. При этом маршруты передаваемые по BGP на 9300 будут отсутствовать, а трафик через них (9300) будет бегать с транспортной меткой MPLS. И не надо будет городить никаких vrf'ов. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

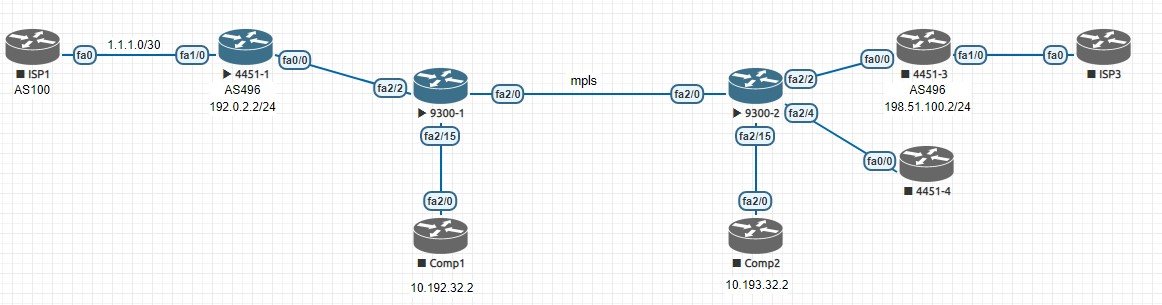

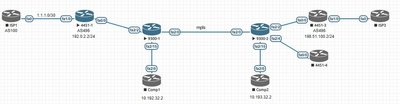

alger Опубликовано 29 февраля, 2020 (изменено) · Жалоба 18 часов назад, crank сказал: Ещё раз перечитал тему. Если я правильно понял, то вы хотите, чтобы PI адреса были только на 4451. В таком случае просто разверните MPLS + OSPF/IS-IS от одного 4451 до другого и поднимите iBGP поверх на лупбэках. Эти лупбэки проанонсируйте в IGP - OSPF/IS-IS, чтобы появилась транспортная MPLS метка до них. При этом маршруты передаваемые по BGP на 9300 будут отсутствовать, а трафик через них (9300) будет бегать с транспортной меткой MPLS. И не надо будет городить никаких vrf'ов. Попробую так сделать. Правда, пока не совсем понял как отказаться от vrf. Изменил схему и убрал все лишние настройки. на 9300 ядре остались только vlan и mpls. На BGP1 AS496 192.0.2.2/24, на BGP3 та же AS496 только подсеть другая 198.51.100.2/24. Вся задумка чтобы сделать возможным публиковать обе подсети в разных места. Конфиг BGP1, BGP3 аналогичный. hostname BGP1 ! mpls label protocol ldp ! interface FastEthernet0/0 description 9300-1_fa2/2 no ip address speed 100 full-duplex ! interface FastEthernet0/0.5 encapsulation dot1Q 5 mpls ip ! interface FastEthernet0/0.333 description our_PI encapsulation dot1Q 333 ip address 192.0.2.2 255.255.255.0 ! interface FastEthernet1/0 description ISP1 ip address 1.1.1.2 255.255.255.252 duplex auto speed auto ! router bgp 496 no synchronization bgp router-id 1.1.1.2 bgp log-neighbor-changes network 192.0.2.0 neighbor 1.1.1.1 remote-as 100 neighbor 198.51.100.2 remote-as 496 neighbor 198.51.100.2 update-source FastEthernet0/0.5 no auto-summary ! mpls ldp router-id FastEthernet0/0.5 Правильно я понимаю, на FastEthernet0/0.5 надо поднять OSPF ? Кстати, а EIGPR можно ? И по mpls, правильно настраивать на сабинтерфейсе FastEthernet0/0.5 или на FastEthernet0/0, а на ядре на транковом порту или vlan ? Изменено 29 февраля, 2020 пользователем alger Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
reef Опубликовано 29 февраля, 2020 · Жалоба 16 минут назад, alger сказал: Правильно я понимаю, на FastEthernet0/0.5 надо поднять OSPF ? какой саб использовать, это вам решать, у вас задача настроить IP связность таким образом, чтобы BGP1 и BGP3 увидели друг друга в OSPF. 17 минут назад, alger сказал: Кстати, а EIGPR можно ? можно все что угодно, хоть статики прописать, best practices это link-state протокол 20 минут назад, alger сказал: И по mpls, правильно настраивать на сабинтерфейсе FastEthernet0/0.5 или на FastEthernet0/0, а на ядре на транковом порту или vlan ? если вы через 9300 свитчи собираетесь по L2 пропустить трафик с портов interface FastEthernet0/0.5 роутеров BGP1 и BGP3 то вообще никаких настроек на 9300 свитчах не требуется для пропуска меток MPLS ну кроме MTU если вы через 9300 свитчи собираетесь по L3 пропустить трафик с портов interface FastEthernet0/0.5 роутеров BGP1 и BGP3 то на всех интерфейсах svi (interface vlan xxx) участвующих в транзите трафика между BGP1 и BGP3 требуется включить "mpls ip" Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
