В 18.03.2025 в 09:52, jffulcrum сказал:

взял ЭРА PA-703 (купился на трипод),

Немного поюзал, выглядит оно как-то так (обзорщик из меня хреновый, потому фото с тапка и демонстрации в духе легенды😞

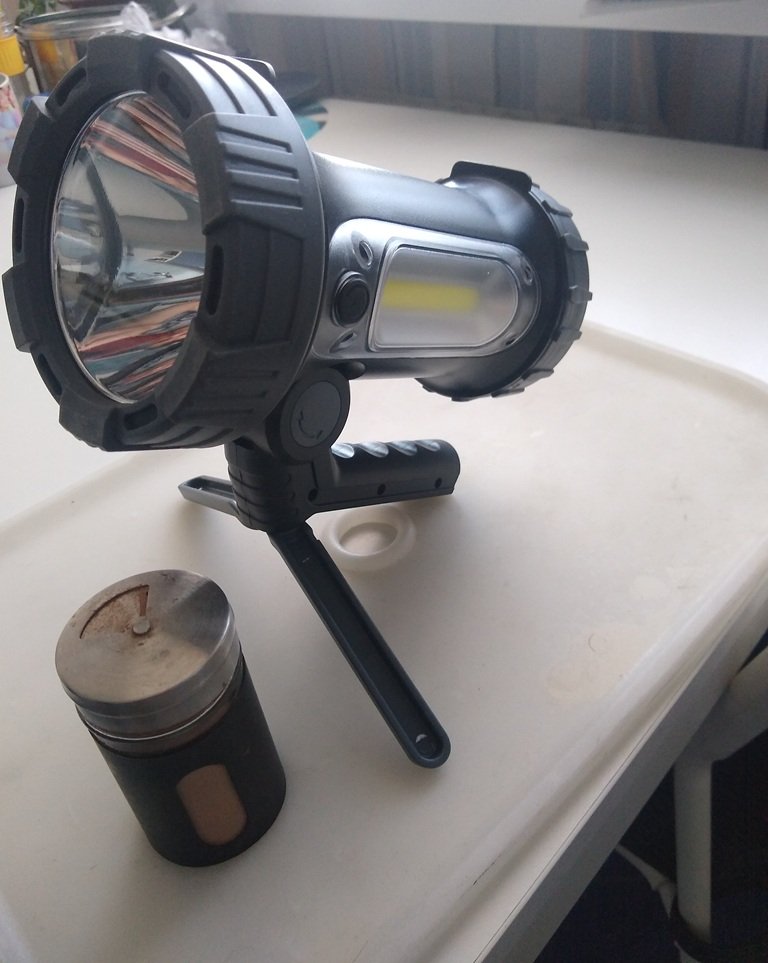

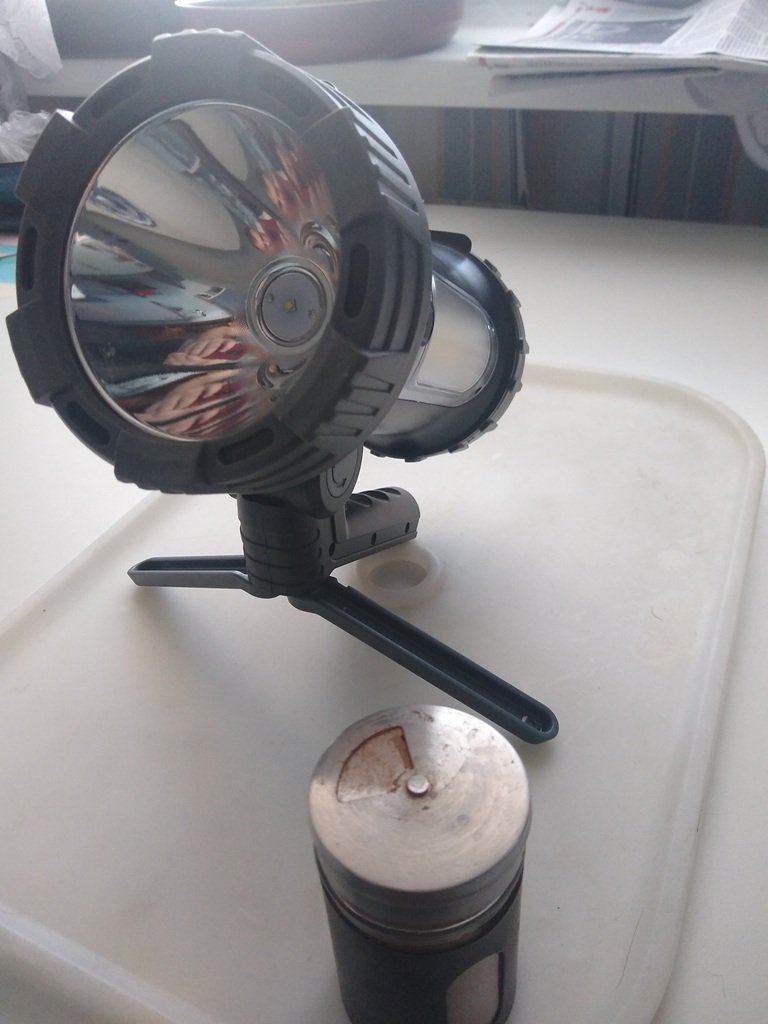

Максимальный раскрыв (перечница для сравнения):

2025-05-01-16-42-48-212.thumb.jpg.1b85e82edd70bbff15bcb345fcbba64a.jpg2025-05-01-16-29-59-831.thumb.jpg.e375a128c7bb21bcfad10dfffddb3b29.jpg



Минимальный:

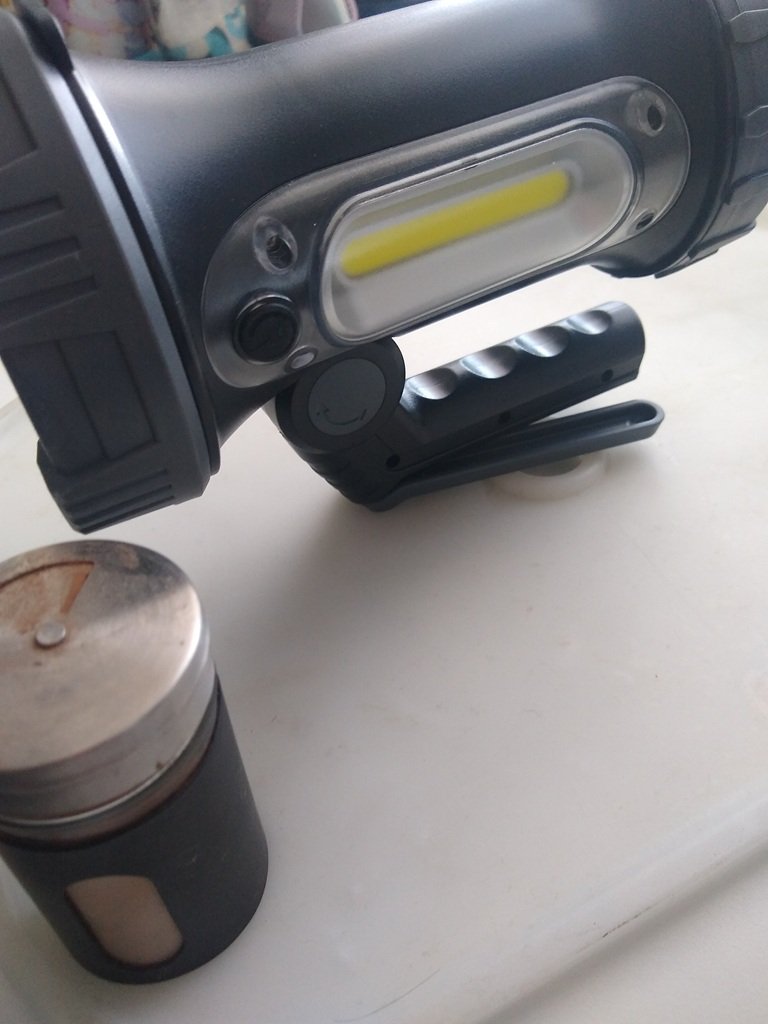

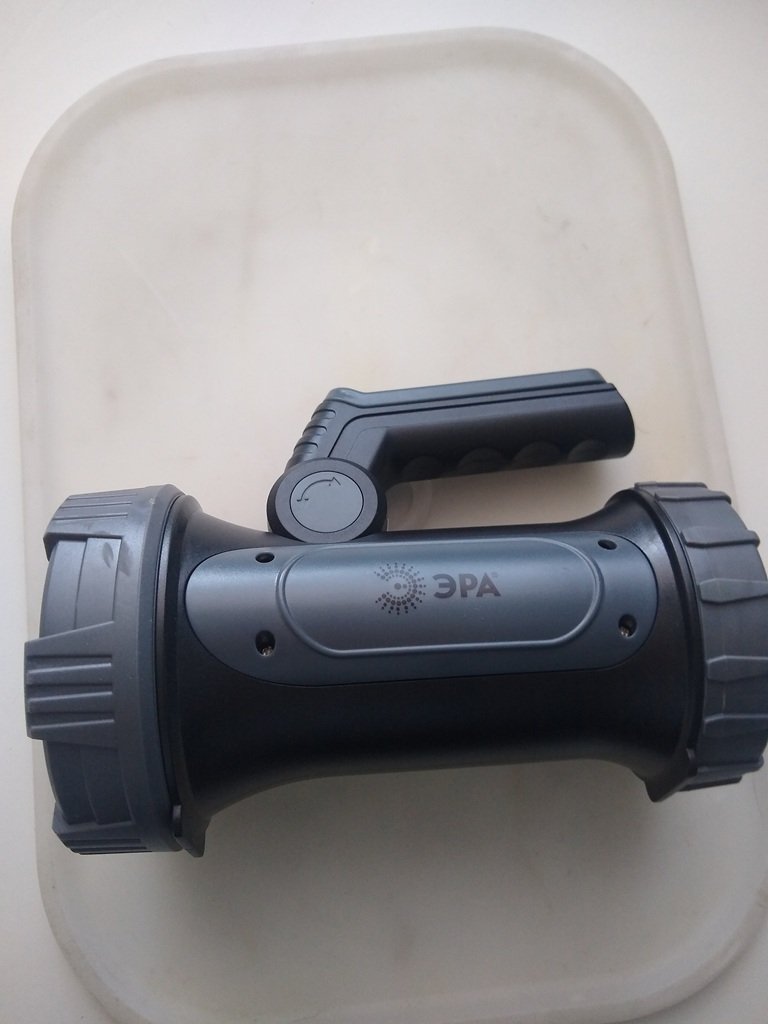

Внешний вид:






Кольца по краям - обрезиненые, небольшая защита от ударов. Крючка для подвешивания нет - минус. Не тяжелый - грамм 300.

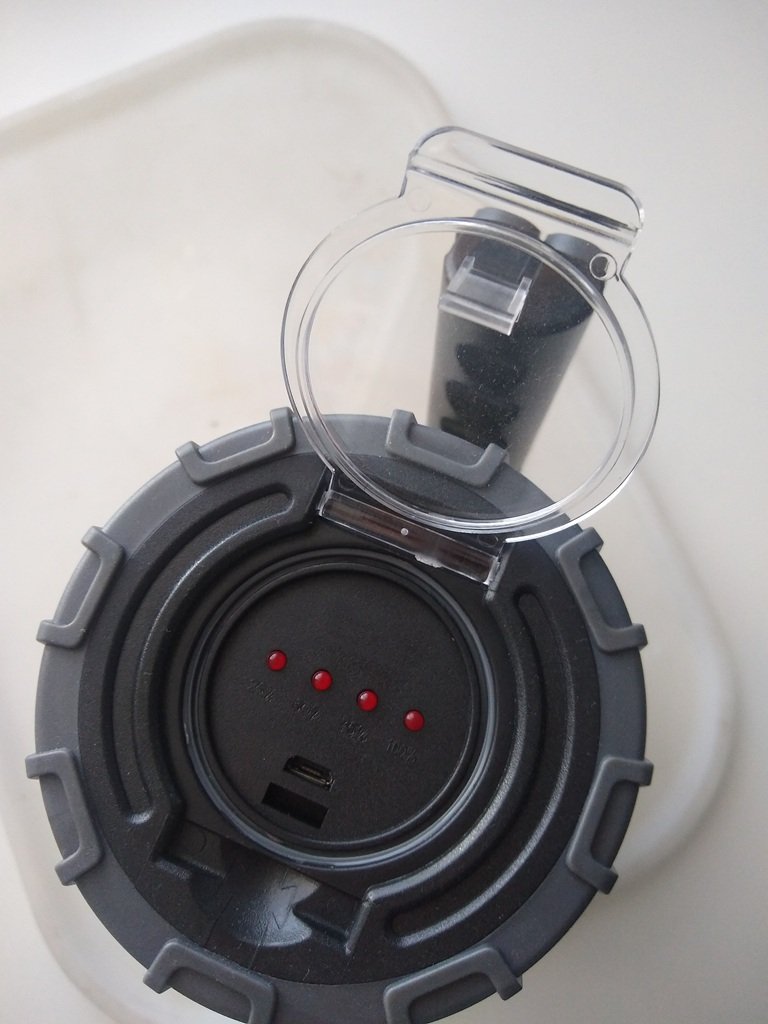

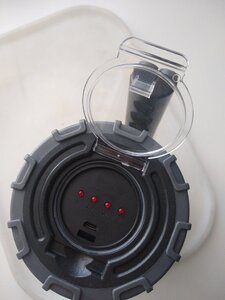

Зарядный блок:


Разъем MicroUSB, заряжается от старой зарядки для телефона. В комбинации с диодами - явно от повербанка схема. Держит (пока) хорошо - светил после полной зарядки непрерывно 55 минут, в покое потерял за неделю одно "деление". Хозяйство закрывается прозрачной крышечкой.

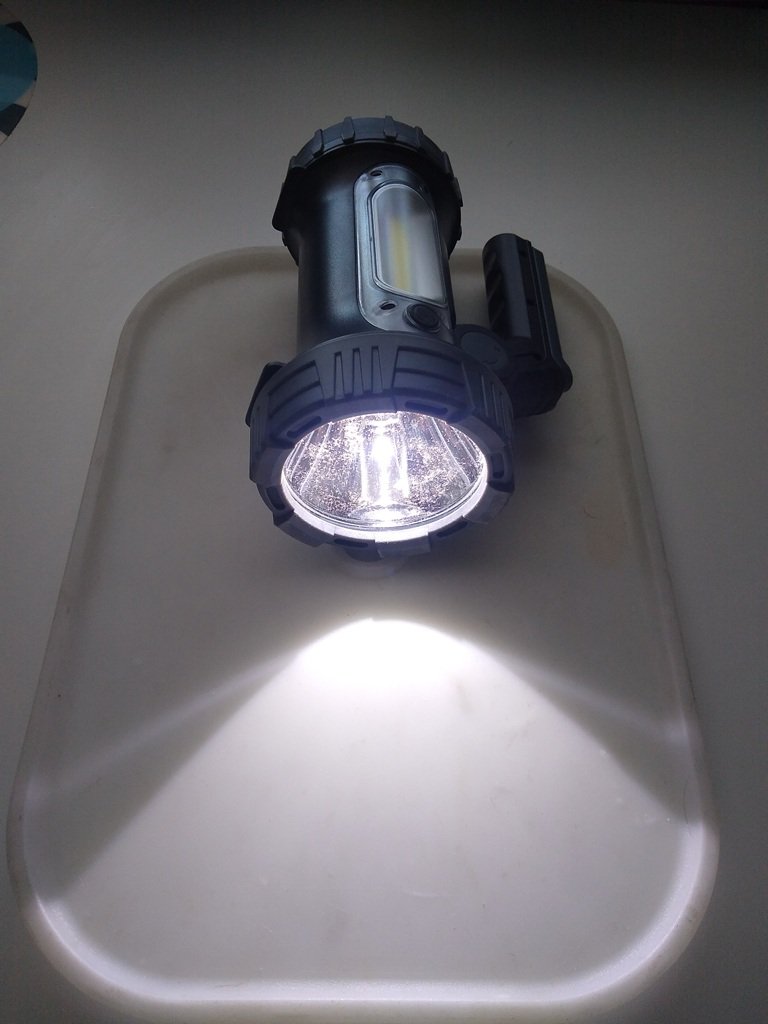

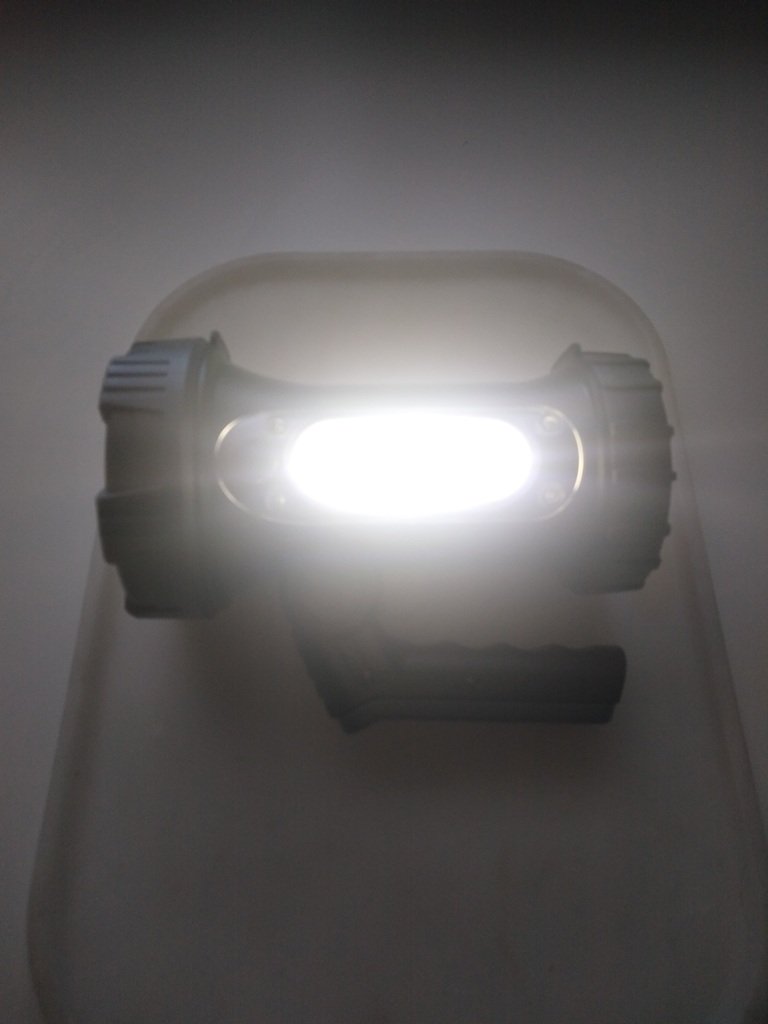

Как светит:

2025-05-01-16-30-54-088.thumb.jpg.d98a2145f1a19754765778907a682415.jpg2025-05-01-16-31-03-425.thumb.jpg.354a9f4f4676e5a31b6f241818169487.jpg



Фронт ближе показать не могу, засвечивает тапок. В целом норм, 10-12 метров пробивает. А вот боковой - чуть-чуть бы побольше яркости, на мой вкус.



В целом, пока нужды закрывает. А итоги будут через год - умрёт/не умрёт.



Share this post


Link to post
Share on other sites

Ерунда какая, зачем этот трипод нужен?



У нас у монтажников поголовно вот такие фонари, хоть резинок и нет но крепкий очень пластик. Можно поставить как угодно - и боком, и вертикально, и основным фонарем вниз (включая боковой).



Основной фонарь светит очень далеко, боковой освещает всю комнату так, что читать можно. На чердаке можно поставить рядом и в ящике ковыряться.



Внутри 2 аккумулятора, можно поставить еще 2 и увеличить время автономной работы.



Какие-то фонари уже побиты, смотаны изолентой, где-то на клей посажено, используются для разных дел, где жалко новый фонарь портить. Лет 5 некоторые работают.




Share this post


Link to post
Share on other sites

10-ваттный светодиод там, где теплоотвода недостаточно даже для 3-ваттного? Однако... Ну понятно, что маркетинг, никто его на 10 ватт драйвить не будет.

Share this post


Link to post
Share on other sites

Судя по второму фото, там либо какие-нибудь старые Эпиледы, либо подделка под них.

То есть некачественный синюшный свет. И почти наверняка с низкочастотным ШИМ.

Да ещё и с динамо-крутилкой.

Лучше в утиль сразу.

Share this post


Link to post
Share on other sites

Если переключение режимов одной кнопкой - 99 % регулировка яркости ШИМом.



Кстати, не знаю, как у кого, а у меня от ШИМа, даже герц 300, глаза устают буквально за 15-20 минут.

Share this post


Link to post
Share on other sites

В 01.05.2025 в 23:29, straus сказал:

Ну понятно, что маркетинг, никто его на 10 ватт драйвить не будет.

Если включать на полный режим то в передней части чуть теплое стекло при долгой работе.



В 02.05.2025 в 00:59, jffulcrum сказал:

Ценник в студию. Ну и вес. В любом случае овердофига функций на картинке для моих скромных задач.

Смотря где покупать, цена на разных площадках от 4500 до 6000 и выше.



Вес не большой, мизинцем можно нести.



В 02.05.2025 в 09:34, alibek сказал:

То есть некачественный синюшный свет. И почти наверняка с низкочастотным ШИМ.

Цвет не синюшный а вполне себе 4000-4500к. Шим да, заметен если рукой махать перед фонарем, но ни у кого из монтажников не было нареканий на него, хотя 50%, а то и более времени работают именно в слабом режиме.



В 02.05.2025 в 09:34, alibek сказал:

Да ещё и с динамо-крутилкой.

Лучше в утиль сразу.

Из всех фонарей подобного типа эти оказались лучшими, и крутилка очень даже не плохая. Не такая как в китайских кемпинговых фонарях. Часто забывают заряжать их и пока идут на чердак или куда-то в подвал, ручку покрутят и на 10-15 минут освещения хватит, то есть реально пользуются крутилкой.



Либо один работает, а второй ручку крутит и светит, но это для совсем забывчивых.



Хотя был случай когда аварийно восстанавливали зимой обрывы кабелей и все фонари разрядили, и реально люди крутили эти ручки часами. Места труднодоступные, кругом деревья повалены, ничего стационарного и тяжелого не пронести было. Только лестницы и кабель.





Share this post


Link to post
Share on other sites

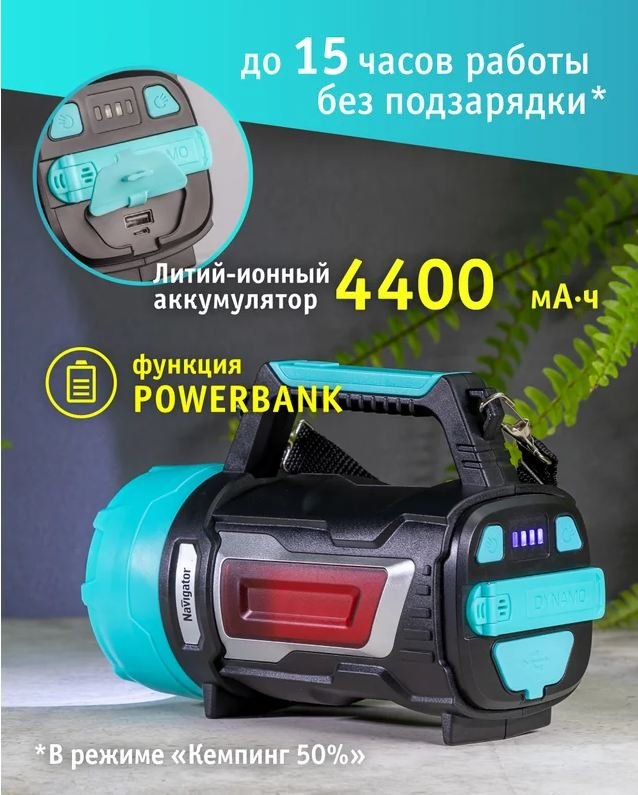

Navigator NPT-SP21-ACCU.

Модель светодиода нигде не указывается, указано только, что это якобы 10-ваттный Cree.

На некоторых сайтах есть более качественные фото, светодиод там не Epileds, возможно и в самом деле Cree. Например на XM-L2 внешне смахивает.

Но за 5 рублей есть фонари намного лучше.

А вместо динамо гораздо больше пользы будет от сменных (запасных) АКБ.

Share this post


Link to post
Share on other sites

В 03.05.2025 в 21:21, alibek сказал:

указано только, что это якобы 10-ваттный Cree

Фиг его знает. "10-ваттный Cree" стоит нормально денег. И ставить его, чтобы использовать на полтора-два ватта - это я так могу себе позволить (у меня светодиоды дармовые), а вот российский или китайский производитель так вряд-ли сделает.

В принципе китайцы научились делать вполне качественные светодиоды, кроме вот таких мощных точечных. То есть, для заливающего света какие-нибудь полуваттные-одноваттные (2835 и т.п.) у китайцев есть очень даже неплохие, и светоотдача 110-120 лм/Вт, и цветопередача более 90. С долговечностью бывают нюансы, но на выставке светодиодного освещения в Пекине такие светильники, что пиджак заворачивается. Но вот именно с точечными мощными, которые можно в узкий луч собрать, у китайцев пока швах.



А с этим Навигатором мне непонятна тема с отражателем. Для такого светодиода существует отличная оптика коллиматорного типа (TIR), можно сделать компактно и качественно.



В 03.05.2025 в 20:53, Saab95 сказал:

Хотя был случай когда аварийно восстанавливали зимой обрывы кабелей и все фонари разрядили, и реально люди крутили эти ручки часами. Места труднодоступные, кругом деревья повалены, ничего стационарного и тяжелого не пронести было. Только лестницы и кабель.

Это где такое?

Share this post


Link to post
Share on other sites

20 минут назад, straus сказал:

Это где такое?

Это 50км от г.Москва. В прошлом году под новый год был мокрый снег и ледяной дождь.



День назад произошла примерно такая же ситуация 😃

Share this post


Link to post
Share on other sites

Динамо для фонаря на Li-on аккумуляторах - это вообще работает? Какая же там схема, и какой у нее КПД, чтобы так зарядить современные элементы?

Share this post


Link to post
Share on other sites

Цитата

 а вот российский или китайский производитель так вряд-ли сделает

Из нормальных производителей много кто так делает, когда ставят триплы или квадриплы.

Четыре диода на четверти тока могут светить эффективнее, чем один диод.

Во-первых, обычно на небольших токах диоды эффективнее и с ростом тока эффективность падает.

Во-вторых, температурные условия более комфортные (температуры ниже, теплоотвод с четырех диодов лучше, чем в одного), что способствует сроку службы и надёжностью.

Ну и в-третьих, в этом случае есть возможность "пыхнуть" на полную, секунд на 20-30.

Share this post


Link to post
Share on other sites

Цитата

Динамо для фонаря на Li-on аккумуляторах - это вообще работает?

Скорее всего нет.

Насколько я знаю, для подобных сценариев (длительная автономка, где никаких источников энергии нет) обычно делают специальные фонари, кранк-генератор с ионитором. И пользуются по схеме — 10 секунд покрутил ручку, 10 минут посветил.

Емкость у ионисторов невысокая, но на непродолжительное свечение ее хватит, зато ресурс огромный.

Литиевые АКБ на ручном динамо долго не протянут.

Share this post


Link to post
Share on other sites

В 04.05.2025 в 12:10, alibek сказал:

Четыре диода на четверти тока могут светить эффективнее, чем один диод.

В 04.05.2025 в 12:10, alibek сказал:

Во-первых, обычно на небольших токах диоды эффективнее и с ростом тока эффективность падает.

Это понятно, там действительно график непропорциональный и в части ещё и нелинейный.



В 04.05.2025 в 12:10, alibek сказал:

Из нормальных производителей много кто так делает, когда ставят триплы или квадриплы.

Я встречал только варианты, соответствующие рекомендациям производителя - от 1/3 до 0.7 от максимального тока. На тот же XM-L2 даётся максимальный ток 3000 mA, но светотехнические параметры снимаются при токе 1050 mA, это 1/3 от максимума. И производители фонарей обычно так и используют.

Хотя, возможно я немного отстал, ибо светодиоды очень одешевели, а в оптовых партиях вообще дешевле грибов. Так что вполне возможно...



А вот где приходится очень сильно занижать ток - китайские светодиоды из массового сегмента светильников. На номинале они с трудом вытягивают гарантийный срок. И тут 1/4-1/6 мощности - необходимость.



Правда с занижением тока есть одна проблема - уходят координаты цвета (графики отдачи синего кристалла и оранжевого люминофора не параллельны). Cree и кто-то ещё делают специальные серии с нормированным уходом цвета при токовом регулировании. Но опять же - ценник выше обычных.



В 04.05.2025 в 15:31, alibek сказал:

для подобных сценариев (длительная автономка, где никаких источников энергии нет)

Был у меня такой проект. Делалось по-максимуму - встроенный аккум, вставные батарейки разных типов, наличие микротоковых режимов и сигнальных мигающих режимов с высокой скважностью. Плюс "трясогенератор", солнечный элемент и возможность питания и зарядки от чего попало до 75 V постоянки или 50 V переменки. Но в наших реалиях такие функции пока оказались не нужны. Это разве что для совсем экстремальных условий - две недели в шахте или пустыне, ну или там ядерная война.

Share this post


Link to post
Share on other sites

В 04.05.2025 в 10:24, jffulcrum сказал:

Динамо для фонаря на Li-on аккумуляторах - это вообще работает? Какая же там схема, и какой у нее КПД, чтобы так зарядить современные элементы?

Про полную зарядку речь не идёт. Генератор выдаёт где-то 0.2-0.5 W. то есть, при напряжении 5 V это будет зарядный ток 0.04-0.1 A. За час работы руками зальёт 40-100 mAh. И это его надо весьма энергично крутить. Ты мегаомметром высоковольным с ручным генератором пользовался? Приблизительно тоже самое, ручку крутить надо со скоростью 120 оборотов в минуту (2 оборота в секунду).

Share this post


Link to post
Share on other sites

Ну то есть там ИЛИ параллельная схема, и ручка заряжает какой-то аккум/накопитель попроще (но цена изделия возрастает заметно), или в чистом виде разводилово, "чем больше крутишь, тем больше ты не лох".

Share this post


Link to post
Share on other sites

Да в общем-то не важно, заряжать основной или дополнительный. В любом случае зальёт эти ватт-часы, и использовать можно будет только их.

Share this post


Link to post
Share on other sites

15 часов назад, jffulcrum сказал:

Динамо для фонаря на Li-on аккумуляторах - это вообще работает? Какая же там схема, и какой у нее КПД, чтобы так зарядить современные элементы?

Очень просто работает.



При вращении ручкой вырабатывается некое напряжение и идет ток, промежуточная схема накапливает энергию на конденсаторе (или иным образом), повышает до нужного напряжения для зарядки аккумулятора - выдает эту порцию энергии на аккумулятор.



Иными словами крутишь ручку минуту, а зарядка аккумулятора идет 10 секунд от всего времени.



8 часов назад, straus сказал:

И это его надо весьма энергично крутить.

Вообще нужно крутить на том минимуме, на котором индикаторы загораются. Не так и быстро, на самом деле.



8 часов назад, straus сказал:

Генератор выдаёт где-то 0.2-0.5 W. то есть, при напряжении 5 V это будет зарядный ток 0.04-0.1 A. За час работы руками зальёт 40-100 mAh.

Если крутить динамо 1 минуту, фонарик горит 3-4-5 минут. Если крутить 10 минут то будет работать поболее чем пол часа. При этом можно и полностью зарядить.



2 часа назад, jffulcrum сказал:

Ну то есть там ИЛИ параллельная схема, и ручка заряжает какой-то аккум/накопитель попроще (но цена изделия возрастает заметно), или в чистом виде разводилово

Удобная штука эта ручка. Можно вращая ее еще и телефон заряжать. Если нет других источников электричества - что еще делать, можно и покрутить.

Share this post


Link to post
Share on other sites

В 19.03.2025 в 08:44, alibek сказал:

не считая людей с тетрахроматизмом

Сукаааа!!! Я оказался тетрахромат! Не поверил сначала, даже 4 теста прошёл. Вашу, блин...

Не было печали. Вот был бы , как все - и не так требователен к освещению и мониторам.

(Но как? Везде пишут, что тетрахроматы почти всегда женщины.)

Share this post


Link to post
Share on other sites

Ну не только женщины. На самом деле среди художников-мужчин тетрахроматизм встречается чаще (правда не потому, что они художники, а наоборот).

Но действительно редкость, вам повезло (ну или не повезло, как посмотреть).
