Не качает ptp550

[Ibnr007]

Купили за сто тыщ эту хваленую железку.

Но, проблема.

Мост 3км. Внутренний тест показывает идеальные цифры 1.2Гбит

Тест микротами с обеих сторон тоже норм udp, а вот tcp всего 20мбит

 Подключаю ноут делаю замер через спидтест, 60мбит. Торент 130мбит.. Ничего не понимаю... Ставлю qrt5 получаю 200мбит



Edited January 28, 2020 by Ibnr007

[SSD]

17 часов назад, Ibnr007 сказал:

Купили за сто тыщ эту хваленую железку.

Но, проблема.

Мост 3км. Внутренний тест показывает идеальные цифры 1.2Гбит

Тест микротами с обеих сторон тоже норм udp, а вот tcp всего 20мбит

 Подключаю ноут делаю замер через спидтест, 60мбит. Торент 130мбит.. Ничего не понимаю... Ставлю qrt5 получаю 200мбит





Вячеслав, твой выход. :)

[slv700]

У вас видимо есть потери пакетов в канале  радио или  Ethernet.

Возможно  вы неправильно выставили рабочие каналы. При работе в  бондинге нужно, чтобы частотный разнос между каналами  был равен двойной ширине канала. То есть в схеме 2x80 Мгц разнос между центральными частотами каналов  должен быть  160 МГц.

Для оценки потерь  посмотрите  Monitor- Rerformance.

Сделайте Reset счетчиков и прогоните тест.  Посмотрите  после теста  % потерь пакетов и % ретрансмиттов,  а также распределение в % рабочих модуляций.  Потерь быть не должно, ретрансмитты не должны превышать 5%.  Для получения максимально возможной  пропускной способности  работа системы на  модуляции   256QAM 5/6  в DL и UL  должна  быть   >90% .

Посмотрите в Monitor- Rerformance  есть ли потери пакетов на Ethernet/SFP интерфейсе устройства. Также посмотрите потери на порту свича/роутера. Включите Flow Control на свиче.

Прошивка должна быть последняя 4.4.3. Можно поставить 4.5RС54 бета ( есть на оф.сайте).





[slv700]

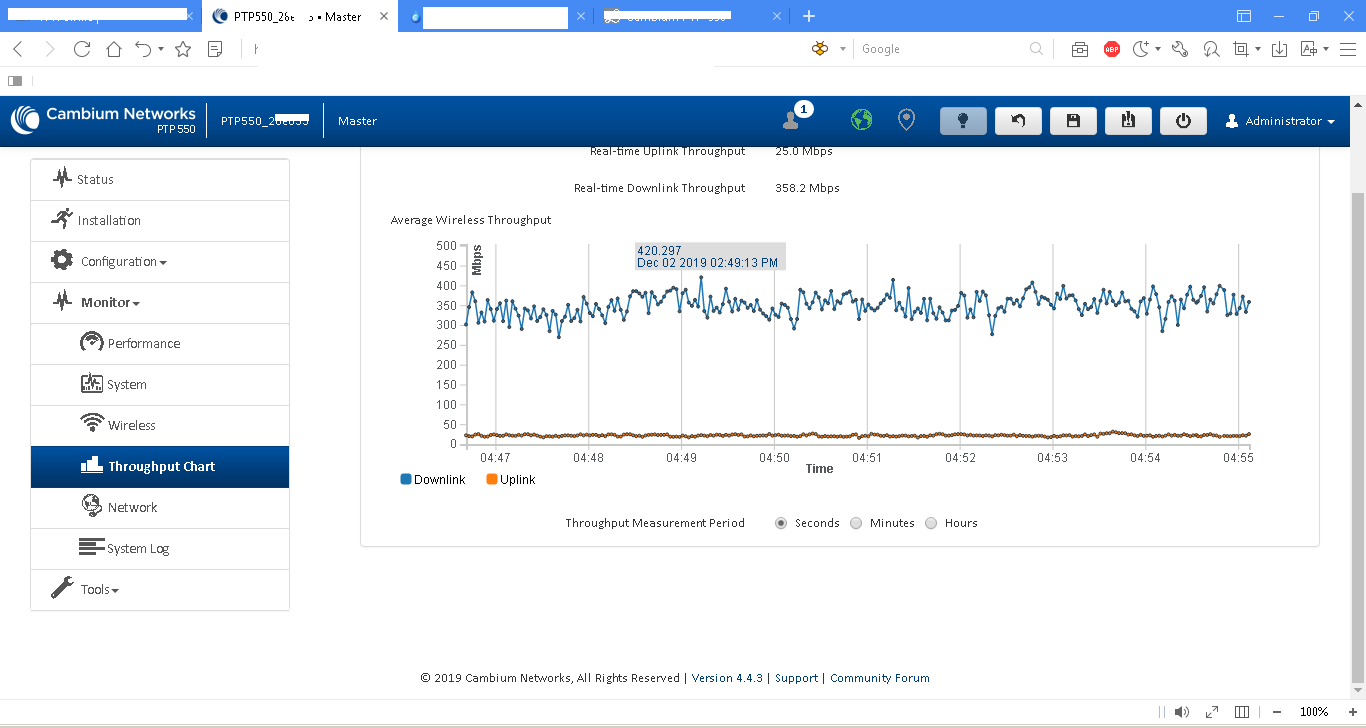

Вот недавно снят скрин с линка PTP550 в канале 1x80 MHz, дальность 6 км. Живой трафик в праймтайм  max DL 420 Mbps  + UL 40 Mbps.



[SSD]

39 минут назад, slv700 сказал:

Вот недавно снят скрин с линка PTP550 в канале 1x80 MHz, дальность 7 км. Живой трафик в праймтайм  max DL 420 Mbps  + UL 40 Mbps.



Какие используются антенны, что по сигналам и помехам?

[slv700]

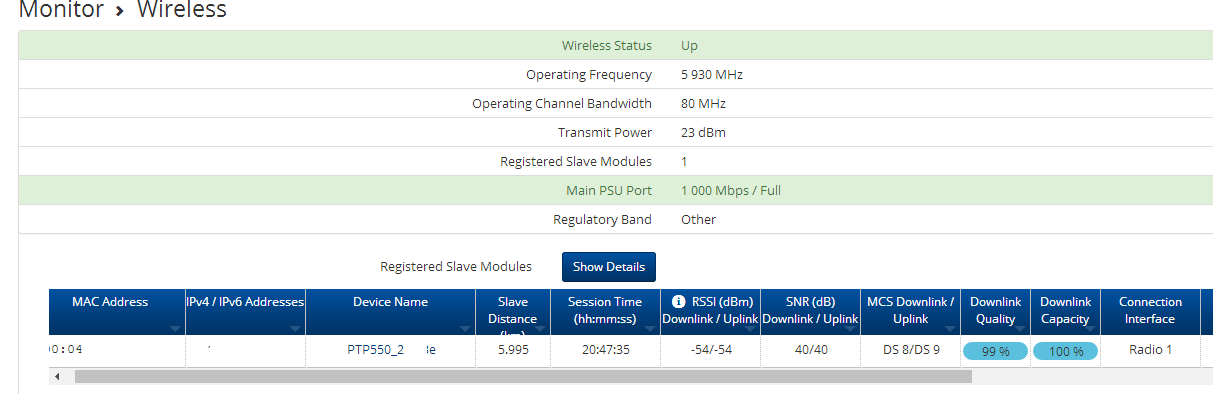

Антенны диш 30 дБи. Сигналы -54dBm.

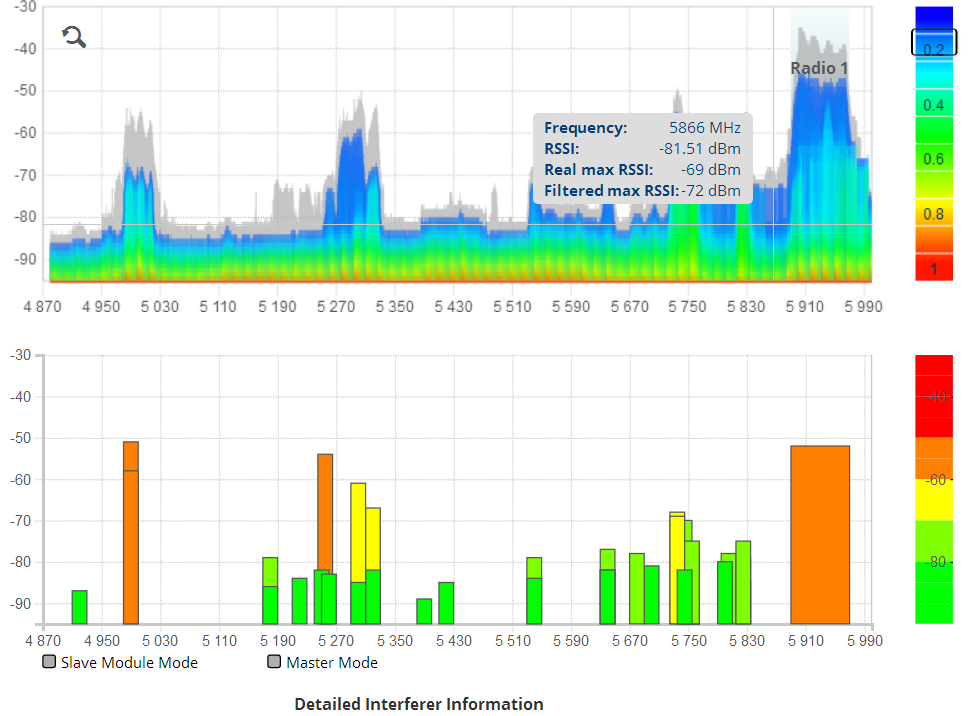

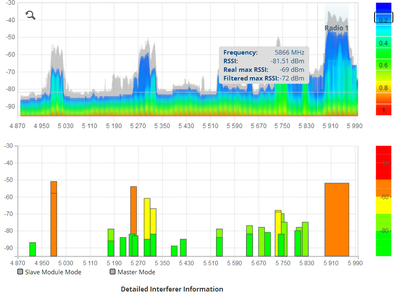

CA Master

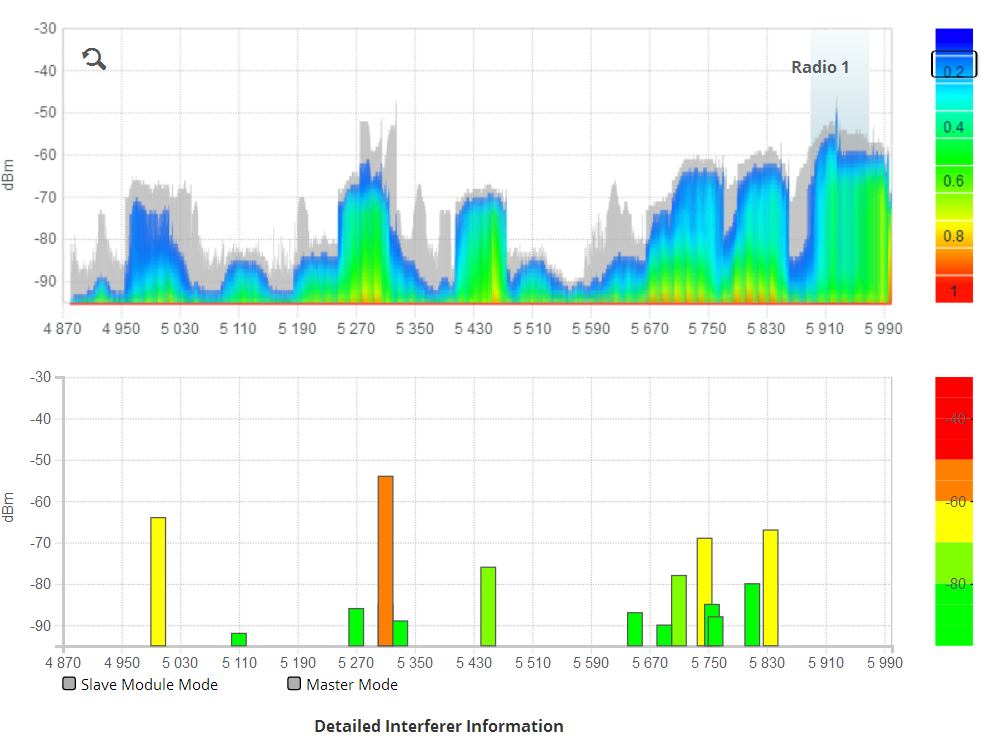

CA Slave

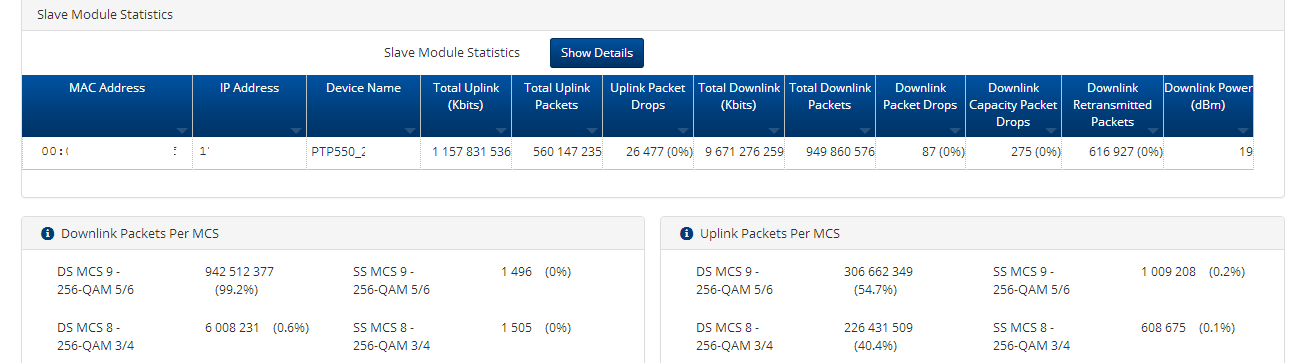

Ключевая  информация о соcтоянии линка  на Cambium представлена в Monitor->Performance-  рабочие модуляции, на которых передаются и принимаются  пакеты данных, % потерь  на MAС уровне  радио и % ретрансмиттов пакетов ( повторов передачи потерянных или искаженных пакетов)





[slv700]

Помехи в эфире есть, но сигнал достаточно высокий -54дБм и, главное, отношение сигналов к помехе достаточное , чтобы система  в DL работала на  256QAM 5/6 ( 99%) и UL  256QAM 5/6   ( 54,7%),  256QAM  3/4- ( 40.4%) всего  - UL 256 QAM ( 95%). Тем самым система   работает на максимальных модуляциях и обеспечивает  максимальную пропускную  способность - в 80 Мгц порядка 600Mbps.

[SSD]

28 минут назад, slv700 сказал:

Тем самым система   работает на максимальных модуляциях и обеспечивает  максимальную пропускную  способность - в 80 Мгц порядка 600Mbps.

Максимальная скорость чем тестировалась?

[slv700]

Iperf TCP 20 сессий

[Saab95]

Так что по TCP проходит скорость или нет? Не ясно.

Ранее всегда писали что на дешевых устройствах по UDP мол тест быстро ходит, а по TCP скорость падает, потому что устройство не справляется. А на самой железке есть какие-то средства диагностики, ну например там скорость работы сети проверить, что бы тест запустить до самого устройства с компа, например?

[slv700]

 На скрине график живого пользовательского трафика TCP/IP,   проходящего через радиоинтерфейс.

 Если на устройстве запустить встроенный тест ( это   тест на уровне   MAC ,   и он идентичен внешнему  UDP  тесту 1500 байт) , то  на графике будет видно  сколько проходит трафика через радиоинтерфейс  без учета ошибок.

Если   запустить внешний TCP тест  ( Iperf, MT BТ, OOKLA Speedtest, IxChariot) , то  на  графике будет видно  сколько проходит трафика через радиоинтерфейс  c  учетом ошибок.

Следует отметить, что при тестировании устройства  PTP550  пакетами TCP  каждый  канал 80 Мгц следует загружать минимум 8 потоками  TCP ( для теста  канала 40 МГц на  Сambium достаточно 5 TCP потоков).   Как известно   тест OOKLA - это   4-5 TCP потоков. Поэтому  при тестировании  двух каналов  PTP550 он будет показывать неадекватный результат.  Распределение потоков  этого теста  будет такое - 2 потока пойдет на один канал и 3 на другой. А этого мало, нужно минимум  по 5/8 потоков TCP на  каждый канал 40/80 MHz PTP550.

    И нелишне напомнить, что тесты скорости трафика без учета ошибок ( нет ACK)  , например  пакетами UDP,  беcсмысленны для систем с низкой надежностью канала ( высокий уровень ошибок  BER в радио и/или высокий PER на MAC).

  У  Cambium  PER низкий ( ошибок в канале мало, а те, что есть, эффективно исправляются в канале алгоритмами обнаружения и коррекции ошибок )  и поэтому скорости TCP и UDP отличаются не сильно ( обычно не более 10-15%).  И если в тестах Cambium имеются  большие различия между  UDP( или встроенный   MAC тест)  и TCP, что собственно наблюдает  у себя в тестах  топикстартер, то у него лично на данном линке  есть источник этих ошибок ( потерь пакетов). Этот источник  ему следует найти и устранить.  Возможные причины появления ошибок и низкой TCP скорости выше озвучены.
