Непонятные события на рефлектограмме

[Чек]

Всем привет!Рефлектометр Yokogawa AQ7275-на построенной рефлектограмме имеются события( от -0,02 до 0,05дБ) вне муфт на двух длинах волн иногда прям таким частоколом, что смотреть страшно.Другой реф(EXFO) этого не видит.Замена патчкорда и головки рефлектометра(была повреждена,не проходил тест первого разьема) проблему не решили,ПОВЕРКУ ПОСЛЕ РЕМОНТА РЕФ ПРОШЕЛ.Куда копать,деградация лазера или я что-то делаю не так?

[Hoper]

Загрузи sor

[Чек]

9 minutes ago, Hoper said:

Загрузи sor

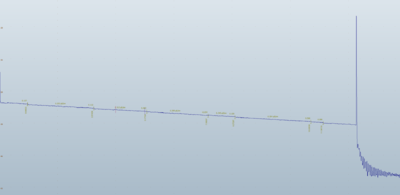

1310nm_АТС_0003.SOR



15 minutes ago, Hoper said:

Загрузи sor

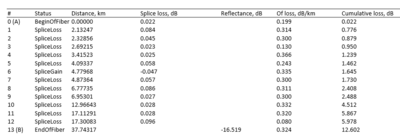

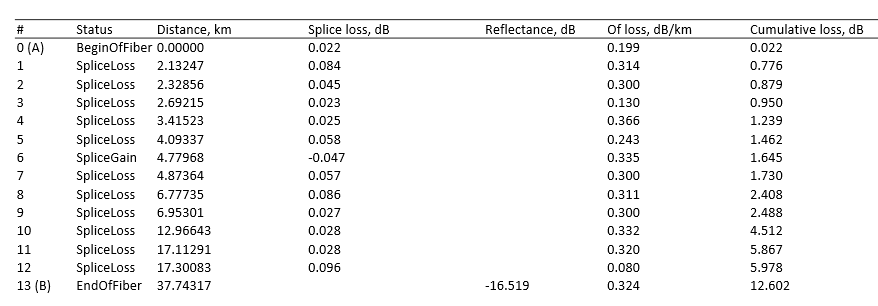

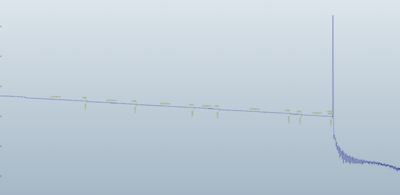

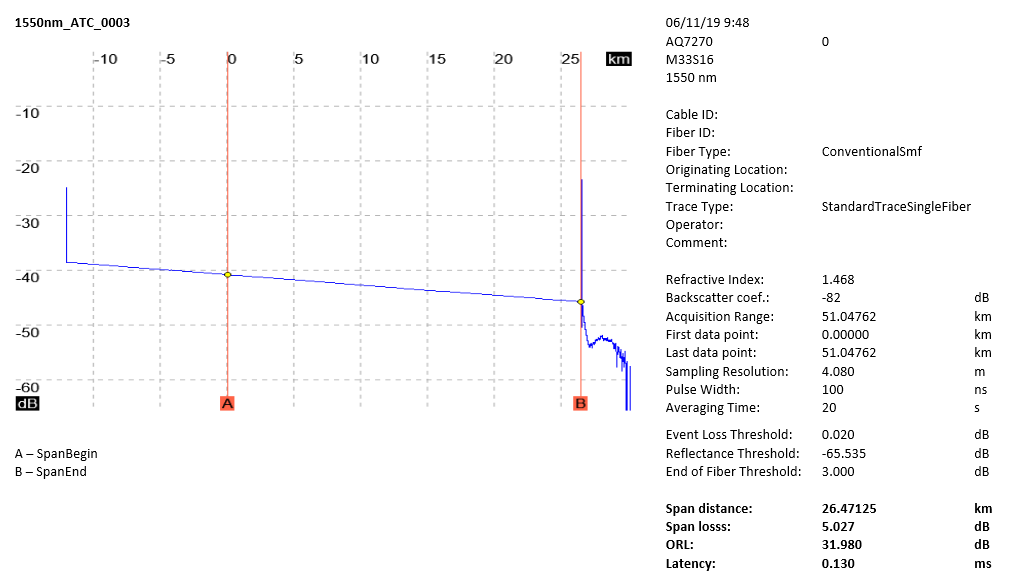

1550nm_АТС_0003.SOR

[Hoper]

Порог обнаружения для начала на 0.05





Порог обнаружения для начала на 0.05



[Чек]

4 minutes ago, Hoper said:

Порог обнаружения для начала на 0.05





Порог обнаружения для начала на 0.05



Т.е в параметрах поиска неоднородности(потери сварки) вместо 0.02 ставлю 0.05?

[Hoper]

Да

[Bachaa]



Смотреть настройки рефа. Видать кто то пытался отловить сварные стыки и не переключил обратно.



[Чек]

2 minutes ago, Hoper said:

Да

заказчик требует 0.02

[Bachaa]

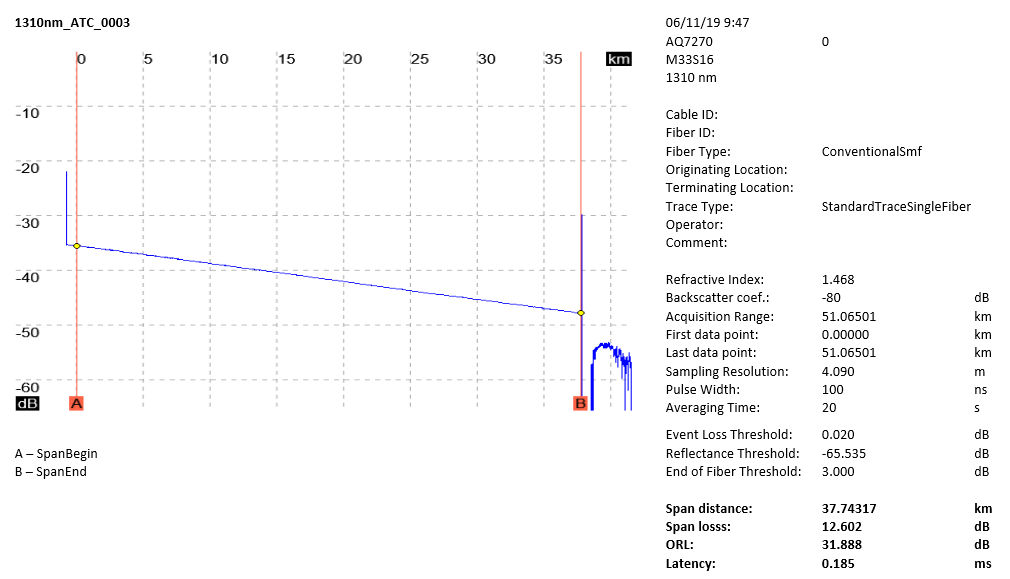

А покажите как у вас отображается на рефлектометре ? Линия то чистая.

[Чек]

3 minutes ago, Bachaa said:



Смотреть настройки рефа. Видать кто то пытался отловить сварные стыки и не переключил обратно.



Да,но какие?С потерями на сварке поиграться не выйдет,заказчит тебует 0.02

[Bachaa]





4 минуты назад, Чек сказал:

заказчит тебует 0.02

Да блин...   Реф фиксирует все. Он просто вам на экране события показывает по другому.

Поставьте в настройках порог обнаружения на 0,05. И реф покажет все иначе. Это не значит, что он хуже будет снимать линию.



Просто йоко и эксфо по разному пересчитывают одни и те же события и показывают на экране по разному.

По-этому вам в отчет просят не фото с экрана показать, а sor.

Это как у фотографов формат RAW

[Hoper]

Если не ошибаюсь у вас ёка с динамикой 32/34, я что-то засомневался в том , что она за 20 сек. вытянет линию в 40км .( Смотрю на телефоне рефки.,гляну потом в оригинальной программе),Да наверное заказчик хочет затухание на сварке,то есть А+Б/2



[Чек]

2 minutes ago, Hoper said:

Если не ошибаюсь у вас ёка с динамикой 32/34, я что-то засомневался в том , что она за 20 сек. вытянет линию в 40км .( Смотрю на телефоне рефки.,гляну потом в оригинальной программе),Да наверное заказчик хочет затухание на сварке,то есть А+Б/2



нет, он хочет порог в 0.02,причем на его рефе при проверке с этим же порогом подобного не отмечается



20 minutes ago, Bachaa said:

Поставьте в настройках порог обнаружения на 0,05

ну поставлю,событий станет меньше,а остальные те что больше 0.05 вне муфт?Чем это обьяснить и как бороться?

[Hoper]

Ну пусть тогда и измеряет:)

[Bachaa]

10 минут назад, Чек сказал:

Чем это обьяснить и как бороться?

Что объяснить ?    А что за линия у вас? Воздух, грунт, канашка?   Да че угодно может быть. Зажим передавили, камень в грунте попался чуть придавил запас кабеля, бухту перемотали сильно и т.д.



12 минут назад, Чек сказал:

нет, он хочет порог в 0.02,причем на его рефе при проверке с этим же порогом подобного не отмечается



Это же просто сказка, когда реф заказчика видит меньше, чем ваш :)  В чем проблема?

[Чек]

12 minutes ago, Чек said:

нет, он хочет порог в 0.02,причем на его рефе при проверке с этим же порогом подобного не отмечается



ну поставлю,событий станет меньше,а остальные те что больше 0.05 вне муфт?Чем это обьяснить и как бороться?

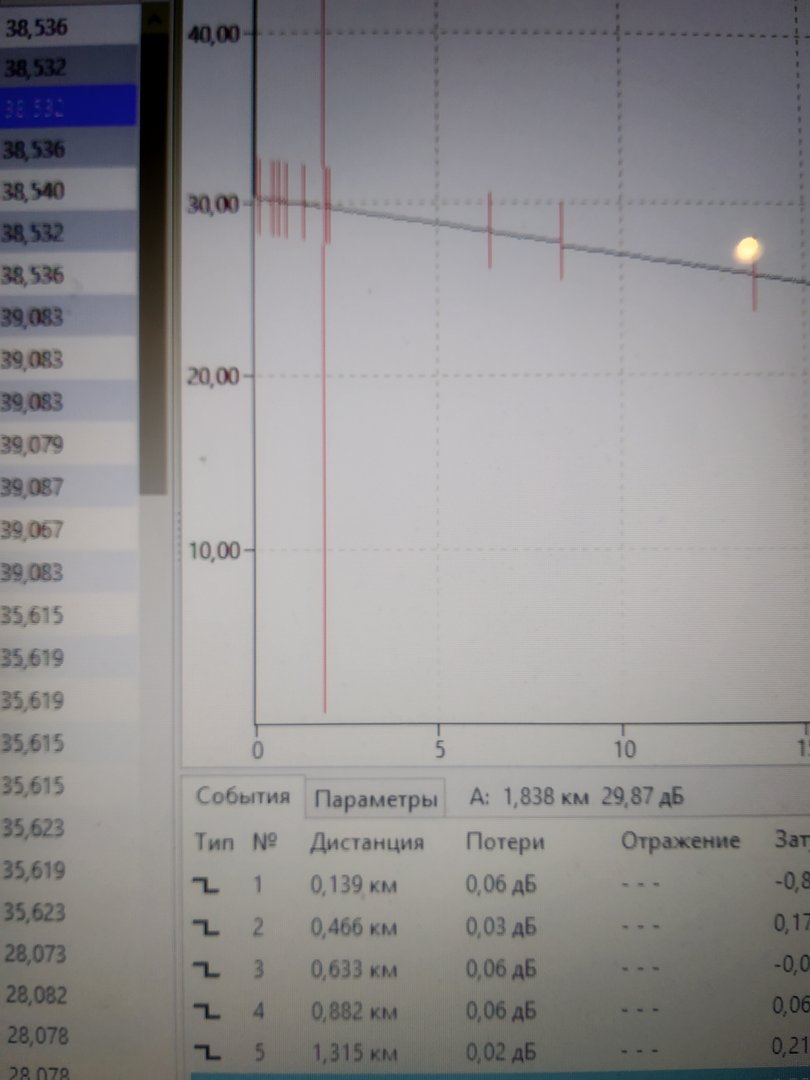

вот какой частокол вначале...нет там муфт

[Bachaa]

Вы линию знаете? Что там? Какой кабель?   Если там кабло канашный, с гофрой в виде брони, то привет монтажникам. Мальца поддавили кабель.



А еще надо попробовать почистить разъем и поменять патчкорд, которым измеряете.

[Чек]

6 minutes ago, Bachaa said:

Что объяснить ?    А что за линия у вас? Воздух, грунт, канашка?   Да че угодно может быть. Зажим передавили, камень в грунте попался чуть придавил запас кабеля, бухту перемотали сильно и т.д.





Это же просто сказка, когда реф заказчика видит меньше, чем ваш :)  В чем проблема?

Воздух...проблемы с прибором меня заботят,как такие рефлектограммы показывать?вручную обрабатывать рефы для красоты надоело.А так уже были замечания на приемке-МУФТ НЕ ВИДНО)))))



3 minutes ago, Bachaa said:





А еще надо попробовать почистить разъем и поменять патчкорд, которым измеряете.

все пробовал,иначе бы не писал сюда

Edited January 27, 2020 by Чек

[Bachaa]

1 минуту назад, Чек сказал:

А так уже были замечания на приемке-МУФТ НЕ ВИДНО)))))



Это хорошо.



1 минуту назад, Чек сказал:

.проблемы с прибором меня заботят

Вы зайдите в настройки и поставьте порог обнаружения 0,05 и откройте рефку. Как будет отображать ее в таком случае ?

[Чек]

1 minute ago, Bachaa said:

поставьте порог обнаружения 0,05 и откройте рефку

Отсекает все что ниже этого значения,событий становится меньше.Походу это реф так считает...

[Bachaa]

1 минуту назад, Чек сказал:

Походу это реф так считает...

Так я уже про это выше писал.  Вы разными рефами измерили. На экране будет разная картинка.

Даже в одинаковой модели рафлектометра картинка по разному отобразится, т.к. модули разные.

В этом вся фишка OTDR. Все события оценочные, не абсолютные.

[Чек]

5 minutes ago, Bachaa said:

Так я уже про это выше писал.  Вы разными рефами измерили. На экране будет разная картинка.

Даже в одинаковой модели рафлектометра картинка по разному отобразится, т.к. модули разные.

В этом вся фишка OTDR. Все события оценочные, не абсолютные.

Поверку прошел-Значит норм)))Да все дело в алгоритмах обработки данных.Кроме километрического затухания уже ничего не смотрю

Edited January 27, 2020 by Чек

[castor]

можно длительность импульса для такой длинны трассы побольше поставить 300нс например проверяли ?

[Чек]

1 minute ago, castor said:

 300нс например проверяли ?

лезет тоже самое,но в других местах)))

[castor]

а изменить в параметрах макс длинну измеряемой трассы ? или вы на авто измеряете ? Что за линия если не секрет что макс затухание на стыке 0.02 ?
