yKpon Posted December 11, 2019 · Report post Доброго дня коллеги! Советы разделились на 3 лагеря, одни строят на плоском, другие на круглом, а третьи почему то намучились с плоским и перешли на круглый... =)) Мы только начинаем строить pon по опорам 0.4 кВ и поэтому не хочется допускать пройденных ошибок. Речь не про абонентские линии, а про магистрали по улицам круглый например такой заявлено 1кН NetLink ОКСК-А-1,0 и крокодилы плоский заявлено 3,5кН Еврокабель-1 ОПЦ-3,5-Д2 и анкера металлические брали на пробу плоский Старлинк СЛ-ОКПЦ-Д2-4Е2-3,0 заявлено 3кН, но что-то визуально не верится в 3 кН, кабель достаточно тонкий на какой натяг тянуть и чем измерить его? тянем руками, бывает вроде не так сильно натянул, а со столба слезешь как струна =))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rdmitrich Posted December 11, 2019 · Report post Только что, yKpon сказал: Доброго дня коллеги! Советы разделились на 3 лагеря, одни строят на плоском, другие на круглом, а третьи почему то намучились с плоским и перешли на круглый... =)) Мы только начинаем строить pon по опорам 0.4 кВ и поэтому не хочется допускать пройденных ошибок круглый например такой NetLink ОКСК-А-1,0 и крокодилы плоский Еврокабель-1 ОПЦ-3,5-Д2 и анкера металлические брали на пробу плоский Старлинк СЛ-ОКПЦ-Д2-4Е2-3,0 , но что-то визуально не верится в 3 кН, кабель достаточно тонкий на какой натяг тянуть и чем измерить его? тянем руками, бывает вроде не так сильно натянул, а со столба слезешь как струна =))) На какой денег хватает, тем и строят, особой разницы нет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted December 11, 2019 · Report post На плоском при хороших пролетах есть один момент - под них практически нет хороших анкерных зажимов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sauroneg Posted December 12, 2019 · Report post 9 часов назад, rdmitrich сказал: На какой денег хватает, тем и строят, особой разницы нет Поддерживаю, по ценам не сильно отличается. Но. Круглый чистить проще, чем плоский, на мой взгляд. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
yKpon Posted December 12, 2019 · Report post 2 часа назад, sauroneg сказал: Поддерживаю, по ценам не сильно отличается. Но. Круглый чистить проще, чем плоский, на мой взгляд. а как на счет 1кН? в плане наледи, не так и много ведь Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rdmitrich Posted December 12, 2019 · Report post 2 часа назад, sauroneg сказал: Поддерживаю, по ценам не сильно отличается. Но. Круглый чистить проще, чем плоский, на мой взгляд. по моему наоборот, у плоскача только боковины ножом снять и готово )) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted December 12, 2019 · Report post Плоский полегче будет и диаметра поменее.. А найти круглый на 45-50 кг/км а то и поменьше но в то же время самонес на 2.5-3 кН надо постараться. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted December 12, 2019 · Report post 11 часов назад, ALEX_SE сказал: На плоском при хороших пролетах есть один момент - под них практически нет хороших анкерных зажимов. Уточнение - их совсем нет. Все, какие мне известны, далеко неидеальны. Если найдете хорошие, сообщите, как их звать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted December 12, 2019 · Report post Не нашел пока. С плоским профилем видел клиновые на украинском сайте. Пока сделал проще - взял ACADSS-6 Telenco, профрезеровал под плоский края. Но проскальзывает (за счет того что клин в конце хода работает). Обмотал в 2 слоя изолентой - все, вопросов нет, до 1.5 кН тянет, больше просто не чем было попробовать. Можно поэкспериментировать на более дешевых зажимах. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
styx Posted December 18, 2019 · Report post ОКСК-А-1,0 дайте пощупать кабель такой) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Salat Posted December 18, 2019 · Report post В 11.12.2019 в 20:53, yKpon сказал: плоский заявлено 3,5кН Еврокабель-1 ОПЦ-3,5-Д2 и анкера металлические брали на пробу плоский Старлинк СЛ-ОКПЦ-Д2-4Е2-3,0 заявлено 3кН, но что-то визуально не верится в 3 кН, кабель достаточно тонкий Честно плоский на навивку, но это дорого. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

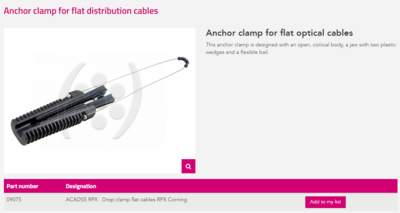

ALEX_SE Posted December 18, 2019 · Report post On 12/12/2019 at 11:04 AM, frol13 said: Если найдете хорошие, сообщите, как их звать. вот такой есть у НАГа. Но габарит кабеля ограничен по ширине 7мм. https://shop.nag.ru/catalog/01895.Kreplenie-kabelya/07147.Ankernye-zazhimy/15209.806-01-73 Еще встречал PA08-DROP или он же PA08-FLAT как раз 10*6мм, для того же ОПЦ 12-24 хотел попробовать но у местных поставщиков не было. https://c-a-v.ru/katalog/lineinaia-armatura-dlia-vols/ankernye-zazhimy-dlia-sip-ok/ankernye-natiazhnye-zazhimy/zazhim-pa-08drop-natiazhnoi ну и вот еще http://zavod-kab.ru/ankernye-natyazhnye-zazhimy/cp83l-zazhim-ankernyy-d-6-9mm-1-8kn-drop/ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

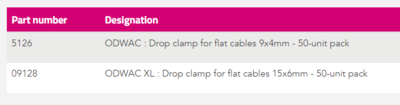

frol13 Posted December 18, 2019 · Report post По плоским кабелям и зажимам к ним. Смотрю номенклатуру любимого завода Тут: И вижу, что первый, НАГовский зажим вроде походит для кабеля с нагрузкой 1,4 кН Второй вроде может подойти даже для кабеля 2,8 кН (чуть больше у него размер). По усилию, вроде со скрипом должен подойти 6/2,5= 2,4 немного меньше, чем 2,8 кН кабеля. Смотреть надо живьем, как он там лежит и испытывать. Только так можно понять пригодность при максимальных усилиях. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted December 19, 2019 · Report post магистральная распредка- обычный adss, ветка доступа в одно волокно на наговском плоском альфамайл с третьим силовым стеклопрутком. 1.8мм между коробками, 1мм к клиенту. крепление в пластиковый зажим. подсмотрели у уфаент, весьма высокая скорость стройки и удобство ремонта. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
yKpon Posted December 19, 2019 · Report post Только что, dIMbI4 сказал: магистральная распредка- обычный adss, ветка доступа в одно волокно на наговском плоском альфамайл с третьим силовым стеклопрутком. 1.8мм между коробками, 1мм к клиенту. крепление в пластиковый зажим. подсмотрели у уфаент, весьма высокая скорость стройки и удобство ремонта. можно поподробнее по терминам "магистральная распредка", "ветка доступа" и "между коробками" =)) ибо мы просто тянем ветку и муфты через 3-4 пролёта Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted December 19, 2019 · Report post @yKpon Сам разберешься? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted December 19, 2019 · Report post 1 час назад, yKpon сказал: можно поподробнее по терминам "магистральная распредка", "ветка доступа" и "между коробками" =)) ибо мы просто тянем ветку и муфты через 3-4 пролёта сквозь поселок идет магистральный каблеь, в нем много волокон. грубо говоря, одно волокно=1 порт олт. в нужных местах выкидывается одно волокно в распредку- дробными делителями строится нужная топология, между коробками со сплиттерами кабель в одно волокно. самый кайф в том что все разветвительные коробки собираются, проходят выходной контроль, кабель оконцовывается в офисе исходя из запроектированных длин. На улице быстро монтируется разветвительная коробка, в нее втыкаются вход- выход. все, сеть готова, варить на месте ничего не надо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Дмитрий Posted December 20, 2019 · Report post Да и все длинны оконцовываются коннекторами sc/apc на собственном полировальном производстве. Варить нужно только многоволоконники объединяющие сегменты. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted December 20, 2019 · Report post по вашему последний метр по априори должен быть в виде заводской кабельной сборки? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

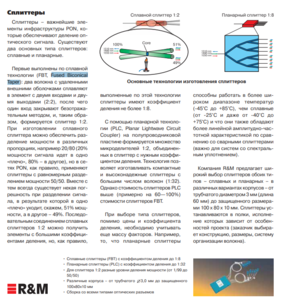

yKpon Posted December 20, 2019 · Report post @Bachaa если только с божьей помощью =) @dIMbI4 т.к. выходит одно волокно, то дальше идёт шина, то есть допустим fbt95/5+plc8x на абонентов, правильно понимаю? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Дмитрий Posted December 20, 2019 · Report post 30 минут назад, RN3DCX сказал: по вашему последний метр по априори должен быть в виде заводской кабельной сборки? Если большой объем строительства и подключений, значит нужно много сварщиков, сварочников+обслуживание самих аппаратов итд. Если мало, морочиться с кабельными сборками не нужно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
BeHalf Posted December 20, 2019 · Report post В 11.12.2019 в 20:53, yKpon сказал: Доброго дня коллеги! Советы разделились на 3 лагеря, одни строят на плоском, другие на круглом, а третьи почему то намучились с плоским и перешли на круглый... =)) Мы только начинаем строить pon по опорам 0.4 кВ и поэтому не хочется допускать пройденных ошибок. Речь не про абонентские линии, а про магистрали по улицам круглый например такой заявлено 1кН NetLink ОКСК-А-1,0 и крокодилы плоский заявлено 3,5кН Еврокабель-1 ОПЦ-3,5-Д2 и анкера металлические брали на пробу плоский Старлинк СЛ-ОКПЦ-Д2-4Е2-3,0 заявлено 3кН, но что-то визуально не верится в 3 кН, кабель достаточно тонкий на какой натяг тянуть и чем измерить его? тянем руками, бывает вроде не так сильно натянул, а со столба слезешь как струна =))) Упаси господи брать нетлинковский кабель, взяли несколько бухт, исплевались. Лучше уж еврик, а еще лучше одессу. Так вот, в нетлинковском кабете, гидрофоба мало, хз какова технология производства, но кабель, такое ощущение что сильно запечен, разделка проблематичная, лак плохо держится на волокне (разные катушки, разная волоконность). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrei Posted December 20, 2019 · Report post 2 часа назад, yKpon сказал: т.к. выходит одно волокно, то дальше идёт шина, то есть допустим fbt95/5+plc8x на абонентов, правильно понимаю? Не обязательно. Обычно на 1 волокно, выходящее из ОЛТ, вешают 2-3 каскада делителей, например, делитель 1/8 и потом на каждое из 8 волокон еще раз 1/8. Итого - на один глаз ОЛТ (на одно дерево) 64 абонента. Если ОЛТ поддерживает больше абонентов на 1 глаз, то можно 1/2 + 1/8 + 1/8 = 128 абонентов. Или вы предполагаете всю сеть строить одно-волоконным кабелем? :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

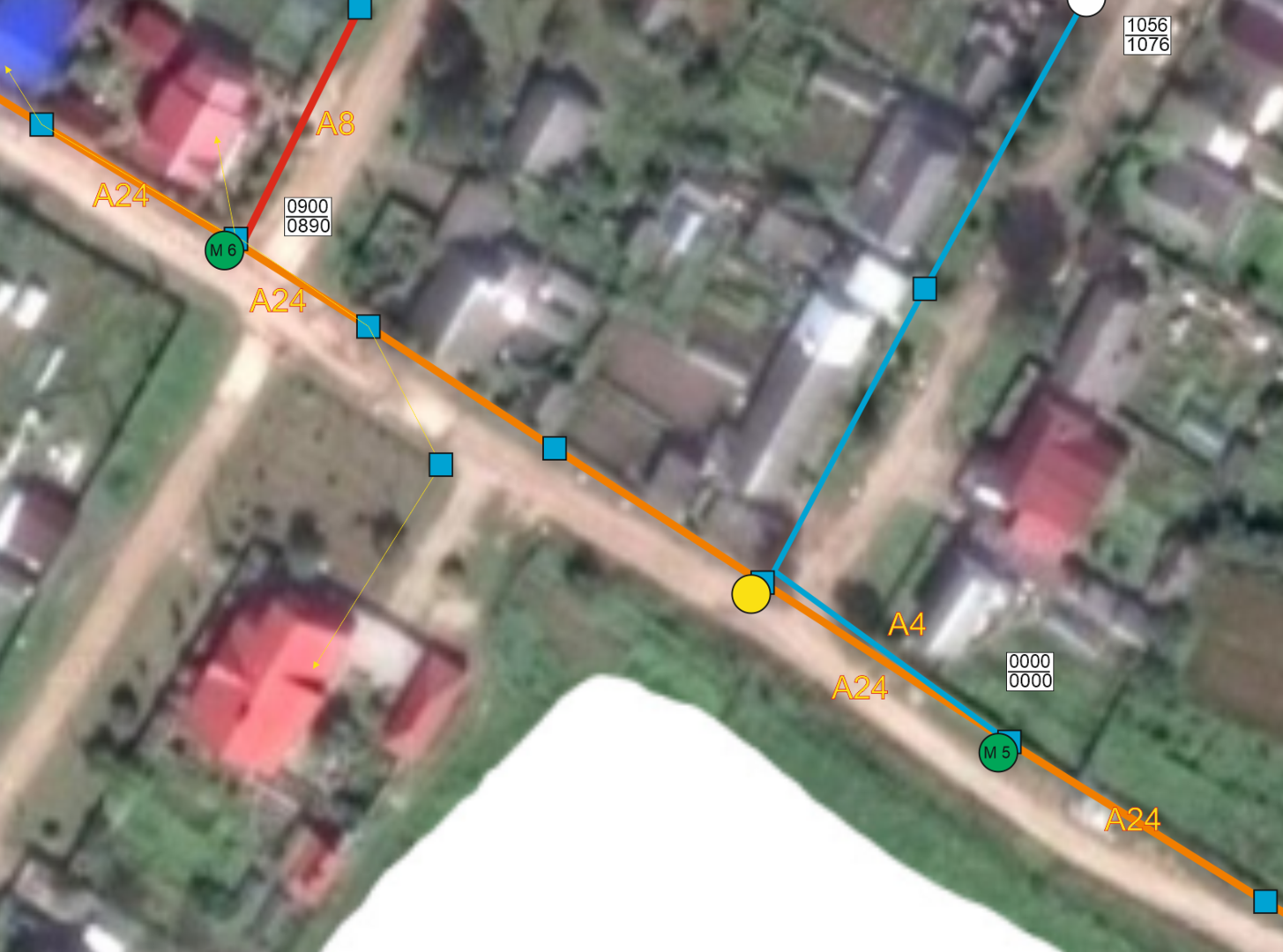

yKpon Posted December 20, 2019 · Report post 3 часа назад, Andrei сказал: Или вы предполагаете всю сеть строить одно-волоконным кабелем? :) про звезду то всё понятно, но димыч пишет "ветка доступа в одно волокно на наговском плоском альфамайл" =) мы строим епон шиной вот так 4 часа назад, BeHalf сказал: Упаси господи брать нетлинковский кабель, взяли несколько бухт, исплевались. странно, брали и круглый, да и сейчас взяли 4 км, всё ок осенью брали на тросу - отличный кабель Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Володя Posted December 20, 2019 (edited) · Report post Вопрос к тем, кто использует ftth кабель внутренний (лапша). Легко ли в нем ломается волокно? Если он скручивается, к примеру? Edited December 20, 2019 by Володя Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
