[userok]

Господа всем день добрый, назрело желание навести порядок в ящиках базовых станций. Хочу убрать PoE инжекторы, свитчи и лишние патч-корды, которые как не улаживай все равно получится ”змеиная свадьба”.

Требования примитивные – тупой свитч + passive PoE 24v + поставил и забыл.



Рассматриваю следующие варианты:

MikroTik RB260GSP

MikroTik hEX PoE lite

MikroTik hEX PoE

MikroTik PowerBox

MikroTik PowerBox Pro



По многим моделям есть разрозненная информация, но она в темах пятилетней давности. Как сейчас обстоят дела, кто что применяет и с каким успехом?





Изменено 26 ноября, 2019 пользователем userok

[Ace63]

51 минуту назад, userok сказал:

MikroTik PowerBox Pro

Эти пользуем, вполне рабочие лошадки.

[npokypop]

3 часа назад, userok сказал:

MikroTik hEX PoE

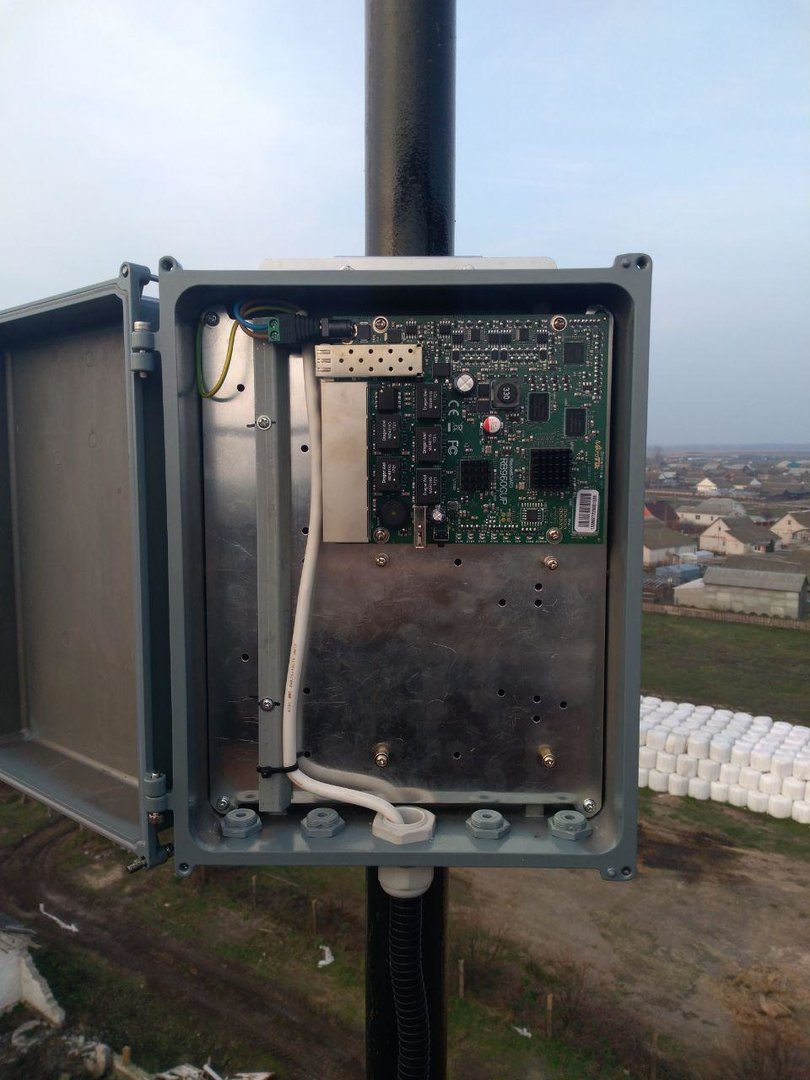

Используем 3 года на верху башни, работает хорошо. В боксе предусмотрено место для еще одного борда, на случай развития.

Изменено 26 ноября, 2019 пользователем npokypop

[xabarov]

4 часа назад, userok сказал:

По многим моделям есть разрозненная информация, но она в темах пятилетней давности. Как сейчас обстоят дела, кто что применяет и с каким успехом?



Все из вашего списка применяем, каких-то особых проблем нет. Выбирайте в зависимости от требований по скорости и форм-фактора. Единственная особенность есть у них - если роутер будет получать питание по POE (а не через джек), то нужно командой включать функцию питания "poe long cable..." - как-то так. Иначе нихрена работать не будет.

[chetkiyparen]

через терминал или во вкладках есть где-то?

[npokypop]

10 часов назад, chetkiyparen сказал:

через терминал или во вкладках есть где-то?

через терминал

[userok]

@npokypop @chetkiyparen @Ace63 , на какую длину кабеля можно рассчитывать исходя из практики, в случае заполнения все питающих портов?

[npokypop]

7 часов назад, userok сказал:

@npokypop @chetkiyparen @Ace63 , на какую длину кабеля можно рассчитывать исходя из практики, в случае заполнения все питающих портов?

Мы на башню тянем ПВС 3*0,75 до 60 метров есть случаи и подключаем hex poe через jack, дальше оборудование стараемся до 10 метров от hex poe ставить антенны, что бы минимальное влияние оказывало статическое электричество.

[Saab95]

А еще можно наверх 220 затянуть, через разделительный трансформатор например, и там же блоки питания сразу.

[npokypop]

13 часов назад, Saab95 сказал:

А еще можно наверх 220 затянуть, через разделительный трансформатор например, и там же блоки питания сразу.

У нас на верху сами видите какой бокс стоит, там блоки не влезут, ставим внизу в шкаф MEAN WELL DRC-100B с АКБ 2*7,2ah.

ИМХО: 220в тянуть на вышку это бред.

[Ace63]

В 27.11.2019 в 14:58, userok сказал:

@npokypop @chetkiyparen @Ace63 , на какую длину кабеля можно рассчитывать исходя из практики, в случае заполнения все питающих портов?

На верх ставили PowerBox PRO на высоту до 90м, кабель использовали сечением 2.0 или 2,5. Соединение питания только через DC. От самого устройства запитаны 4 сектора микротика. Но на порт не более 0.5А отдается. От самого PowerBox PRO до потребителя провода лучше длинными не делать, желательно не более 15м.

Изменено 28 ноября, 2019 пользователем Ace63

[chetkiyparen]

В 28.11.2019 в 12:26, npokypop сказал:

У нас на верху сами видите какой бокс стоит, там блоки не влезут, ставим внизу в шкаф MEAN WELL DRC-100B с АКБ 2*7,2ah.

ИМХО: 220в тянуть на вышку это бред.

бред в том, что вопрос статики снимается?

[Saab95]

Ага, а потом еще потребуется установить парочку устройств на верху, а для них или сечения кабеля не хватит, или мощности БП, или портов, куда втыкать.



Если 220 на верху, то можно оптику бросить и все - вопрос статики решен, сделать короткие перетяжки до антенн экранированным кабелем с подключением на элементы конструкции с двух сторон. Тогда о выгораниях можно забыть. Бывает что молния прямо в вышку попадет, а оборудование как работало, так и работает. Опять же всегда можно инструмент подключить, ноутбук зарядить, освещение, да и просто руки погреть от маленького обогревателя, если зимой работать.

[chetkiyparen]

"настоящим" админам так напрягаться не интересно, чтобы питание делать, интереснее сделать гирлянду из кучи устройств, чтобы потом было что обсуждать на этом форуме)))

[LostSoul]

В 26.11.2019 в 14:52, userok сказал:

MikroTik RB260GSP

MikroTik hEX PoE lite

MikroTik hEX PoE

MikroTik PowerBox

MikroTik PowerBox Pro

1 не пробовал.

по 2-5 - у них примерно одинаковая схемотехника с защитой линий и отображением тока потребления по каждому порту.

пункты poe lite и powerbox  с напряжением до 30в работает ,   hex poe и powerbox pro - с напряжением 48DC  ( и по входу умеет нормальным 802.3af прикидываться )



платы одинаковые , соответственно, у пунктов 2 и 4 , и 3 и 5 .   отличаются только корпусом.

[npokypop]

22 часа назад, Saab95 сказал:

Ага, а потом еще потребуется установить парочку устройств на верху, а для них или сечения кабеля не хватит, или мощности БП, или портов, куда втыкать.



Если 220 на верху, то можно оптику бросить и все - вопрос статики решен, сделать короткие перетяжки до антенн экранированным кабелем с подключением на элементы конструкции с двух сторон. Тогда о выгораниях можно забыть. Бывает что молния прямо в вышку попадет, а оборудование как работало, так и работает. Опять же всегда можно инструмент подключить, ноутбук зарядить, освещение, да и просто руки погреть от маленького обогревателя, если зимой работать.

Умный Вы наш, расскажите и покажите как и в чем размещаете АКБ, UPS, БП, счетчик, автоматы и т.д. НА ВЫСОТЕ! Особенно если это не водонапорная башня, а мачта СОТОВИКОВ, и как они ВАМ позволяют туда тянуть 220В ? Теоретик мать его!

[Saab95]

В 01.12.2019 в 21:50, npokypop сказал:

Умный Вы наш, расскажите и покажите как и в чем размещаете АКБ, UPS, БП, счетчик, автоматы и т.д. НА ВЫСОТЕ! Особенно если это не водонапорная башня, а мачта СОТОВИКОВ, и как они ВАМ позволяют туда тянуть 220В ? Теоретик мать его!

АКБ, UPS и счетчик устанавливается внизу, а на верх идет лишь бронированный кабель 220 и оптика, на высоте устанавливается ящик с влагозащитой, не герметичный, внутри блоки розеток для подключения БП от оборудования, места для установки роутеров, клеммы заземления и оптический кросс. По техническим условиям это разрешено, единственная оговорка что 220 не должно идти по кабельросту, а отдельной линией. На больших башнях уже предусмотрены трассы для таких кабелей по отдельной ноге, там и крепления приварены под пластиковые зажимы.

[npokypop]

10 часов назад, Saab95 сказал:

АКБ, UPS и счетчик устанавливается внизу, а на верх идет лишь бронированный кабель 220 и оптика

Нафига нам от UPS получать 220в и терять в КПД? Если можно сразу от батарей получить 24в ? Не бредите ли вы ?



10 часов назад, Saab95 сказал:

По техническим условиям это разрешено, единственная оговорка что 220 не должно идти по кабельросту, а отдельной линией. На больших башнях уже предусмотрены трассы для таких кабелей по отдельной ноге, там и крепления приварены под пластиковые зажимы.

Именно что на больших башнях, если память не изменяет то от 45 метров. такие АМС чаще ставят на трассах, а вот в городе или поселке ставят 27-30 метров и так нету 220в на верху.

Ваше решение не универсальное! Но почему-то вы не признаете что это решение не самое хорошее.

[Ace63]

14 часов назад, Saab95 сказал:

АКБ, UPS и счетчик устанавливается внизу, а на верх идет лишь бронированный кабель 220

Да вы безбашенный, любой сотовый оператор вас бы расстрелял за такое и под вышкой закопал. Зачем тянуть 220В наверх? Какая необходимость?

Изменено 3 декабря, 2019 пользователем Ace63

[alibek]

54 минуты назад, Ace63 сказал:

Да вы безбашенный

Либо продаван-фантазер, который постоянно рассказывает то про свои мегасети, то про большую абонентскую базу.

[m.kulikov]

В 03.12.2019 в 01:47, Saab95 сказал:

АКБ, UPS и счетчик устанавливается внизу, а на верх идет лишь бронированный кабель 220 и оптика, на высоте устанавливается ящик с влагозащитой, не герметичный, внутри блоки розеток для подключения БП от оборудования, места для установки роутеров, клеммы заземления и оптический кросс. По техническим условиям это разрешено, единственная оговорка что 220 не должно идти по кабельросту, а отдельной линией. На больших башнях уже предусмотрены трассы для таких кабелей по отдельной ноге, там и крепления приварены под пластиковые зажимы.

Товарищ Saab95, вы совсем?

На любой АМС поднимать любые кабели с напряжением 220 В запрещено! Т.к., каким бы бронированным кабель не был, существует вероятность его повреждения и закоротки на конструкцию АМС.

Допускается прокладка 220 В для системы освещения мачты (СОМ), но при проведении работ на АМС СОМ должны обязательно отключаться допускающим под роспись в журнале, а на некоторых объектах - и на камеру видеофиксации допуска. Иначе всех товарищей верхолазов может убить.



И вообще, товарищи Коллеги, что вы слушаете Saab95? Уже давно понятно, что товарищ Saab95 вообще не шарит в этих делах и является диванным экспертом, который по сомнительным статьям на таких же форумах составил свою недостоверную базу знаний.

[npokypop]

@m.kulikov Спасибо за пояснения. Видно сразу что человек связан с такой деятельностью.

Уважаемый @Saab95 , как вы видите не один я говорю про то что 220В на АМС - это херовая затея! Уже как минимум по трем причинам!

[Ace63]

Просто Saab95 не читал ТБ судя по всему :)

[alibek]

ТБ это устаревшая технология.

[m.kulikov]

В 26.11.2019 в 16:52, userok сказал:

Господа всем день добрый, назрело желание навести порядок в ящиках базовых станций. Хочу убрать PoE инжекторы, свитчи и лишние патч-корды, которые как не улаживай все равно получится ”змеиная свадьба”.

Требования примитивные – тупой свитч + passive PoE 24v + поставил и забыл.



Рассматриваю следующие варианты:

MikroTik RB260GSP

MikroTik hEX PoE lite

MikroTik hEX PoE

MikroTik PowerBox

MikroTik PowerBox Pro



По многим моделям есть разрозненная информация, но она в темах пятилетней давности. Как сейчас обстоят дела, кто что применяет и с каким успехом?

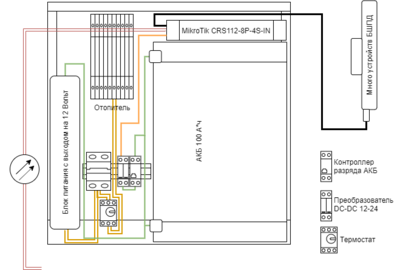

Теперь по сути вашего вопроса: предлагаю вам рассмотреть MikroTik CRS112-8P-4S-IN. По организации узла БС выкладываю вам схему компоновки шкафа.

220В используется только для отопления шкафа и питания БП. После БП выходит 12 вольт, заряжает АКБ. К АКБ подключен, через контроллер разряда, преобразователь DC-DC 12-24, от которого уже питается CRS.

При такой схеме вы сможете принят аплинк даже оптически, и подключить до 8 штук беспроводного оборудования.

Мощности БС, преобразователя DC-DC нужно подобрать под ваше потребление БС.

Это если все просто. Если Вам понадобиться терминировать сессию с интернет от аплинка, чтоб его раздавать, то понадобится дополнительный маршрутизатор в качестве сервера доступа, т.к. CRS'а не хватит на маршрутизацию трафика. Но CRS вас избавить от большого геморроя с инжекторами, а также предоставит дополнительные диагностические данные удаленно в случае проблем.

Рекомендую.

Изменено 4 декабря, 2019 пользователем m.kulikov
Лишняя картинка вставилась
