Новая кросс-муфта от SNR

[sauroneg]

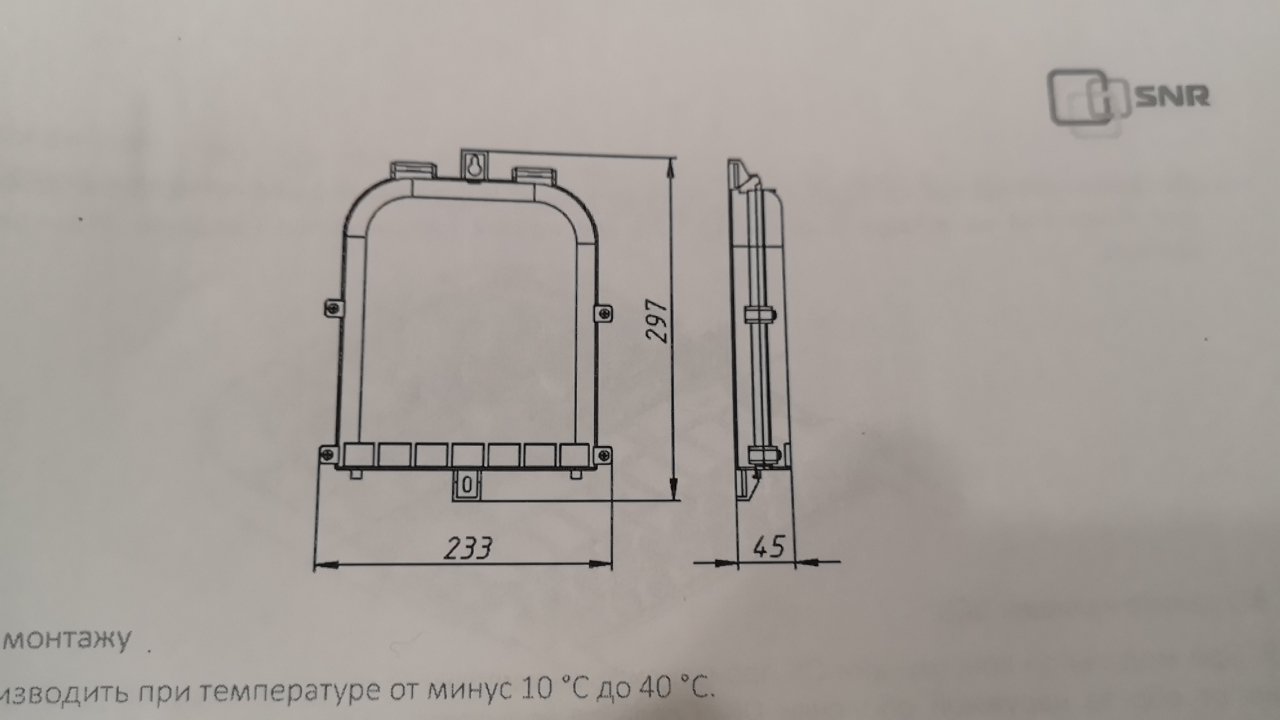

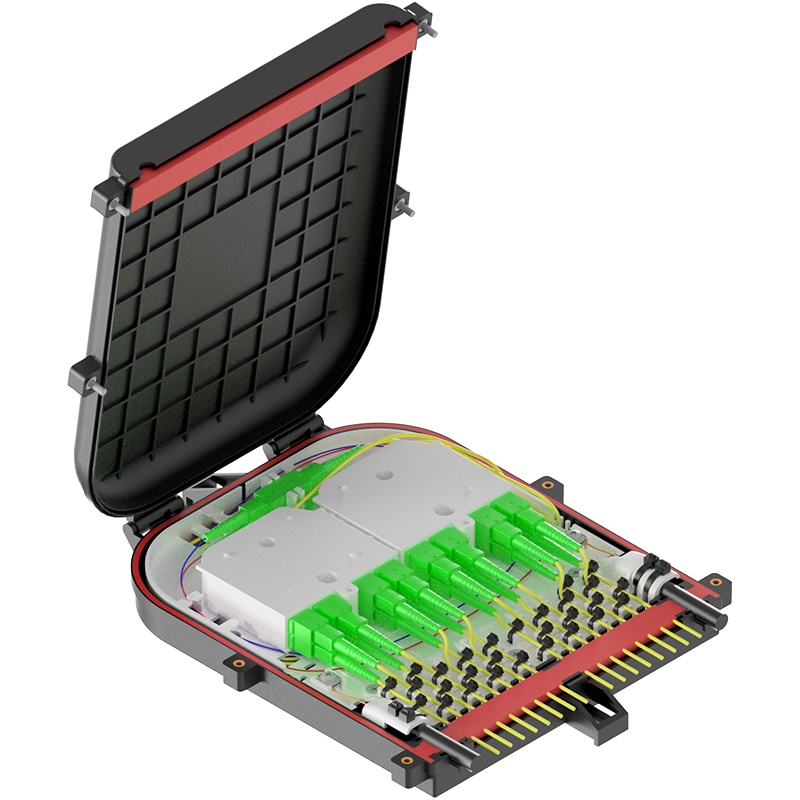

Господа. Получил на днях кросс муфту. Похожа на МКО-П1 производства ССД. Сделал видео для вас. Давайте обсудим?





https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/35316.101-01-18





[Bachaa]

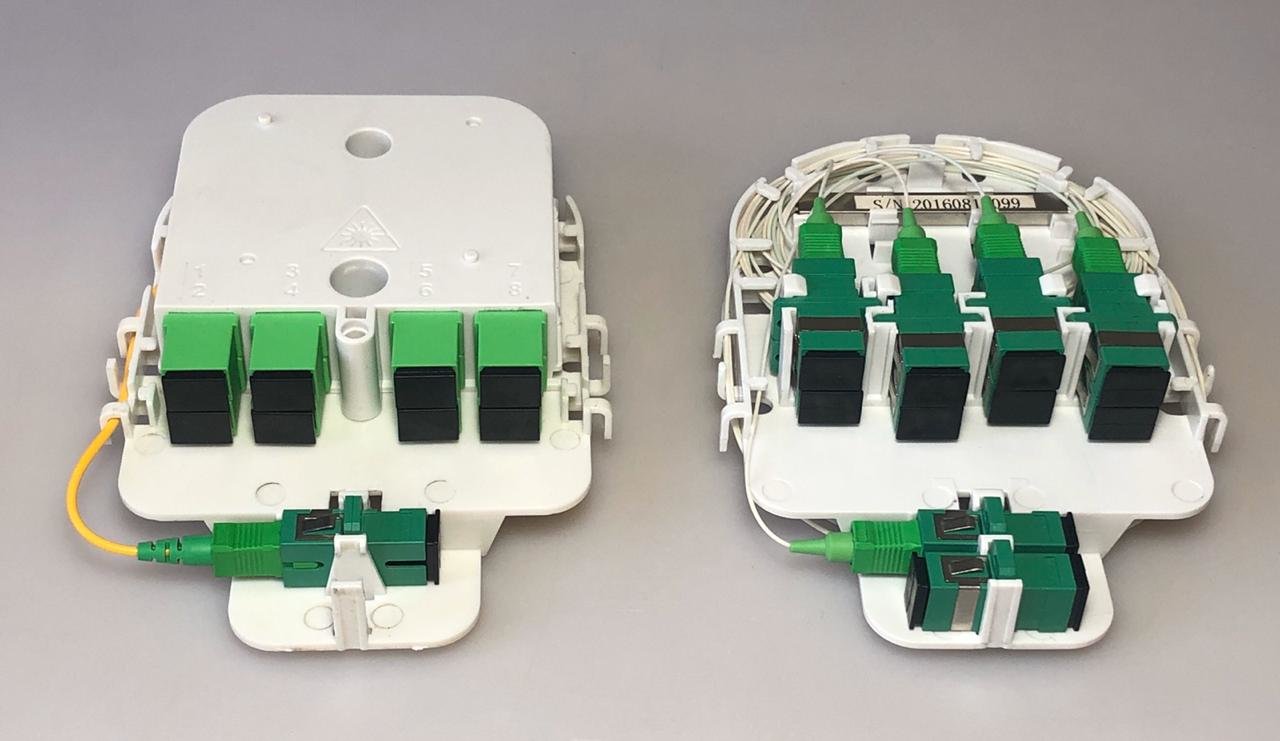

Там на картинках два модуля ссдэшных что ли стоит ?

[sauroneg]

2 часа назад, Bachaa сказал:

Там на картинках два модуля ссдэшных что ли стоит ?

Похоже на них.

[sauroneg]

В общем как-то так. Как я раньше и говорил в видео, болтики-путь в никуда, мало того, что отверткой стоишь на лестнице крутишь, так ещё и выпадают. Надо менять механизм закрытия муфты, в остальном пока норм. Был дождь, снег с дождем. Муфта вся во льду, герметичность хорошая, внутри влаги не было.





[ALEX_SE]

кстати да. болтики нафик если это не каналья.

понравились МПО-Ш1. Что бы не вымудряться прыганием с кассеты на кассету (с одной стороны монотуб 24 с другой многомодульный) прикрутил кассету от FOSC-M на 24 сварки.

Тем более что крепление кассет друг к другу в МПО не выдерживает никакой критики. Хотя ложементы в кассетах понравились. а вот направляющие - нет, зачем по малому радиусу запас пускать...

[sauroneg]

8 часов назад, ALEX_SE сказал:

кстати да. болтики нафик если это не каналья.

понравились МПО-Ш1. Что бы не вымудряться прыганием с кассеты на кассету (с одной стороны монотуб 24 с другой многомодульный) прикрутил кассету от FOSC-M на 24 сварки.

Тем более что крепление кассет друг к другу в МПО не выдерживает никакой критики. Хотя ложементы в кассетах понравились. а вот направляющие - нет, зачем по малому радиусу запас пускать...

Муфта, которую здесь обсуждаем кроссовая, а МПО-Ш1 не кросс, но механизм закрытия от неё сюда бы подошёл...

[ALEX_SE]

я для примера взял у них и кроссовые в таком кузове есть.

[Bachaa]

винты на воздушных муфтах полнейшее зло. Как этого производители не понимают...

[sauroneg]

2 часа назад, ALEX_SE сказал:

я для примера взял у них и кроссовые в таком кузове есть.

Ты сейчас про какие муфты говоришь?

[ALEX_SE]

Про МКО.

[sauroneg]

4 часа назад, ALEX_SE сказал:

Про МКО.

Тут муфта производства НАГ(ВОЛСИП), а не ССД.

[pgoloyad]

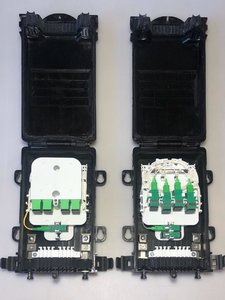

 китайцевская муфта копия МКО-п1.

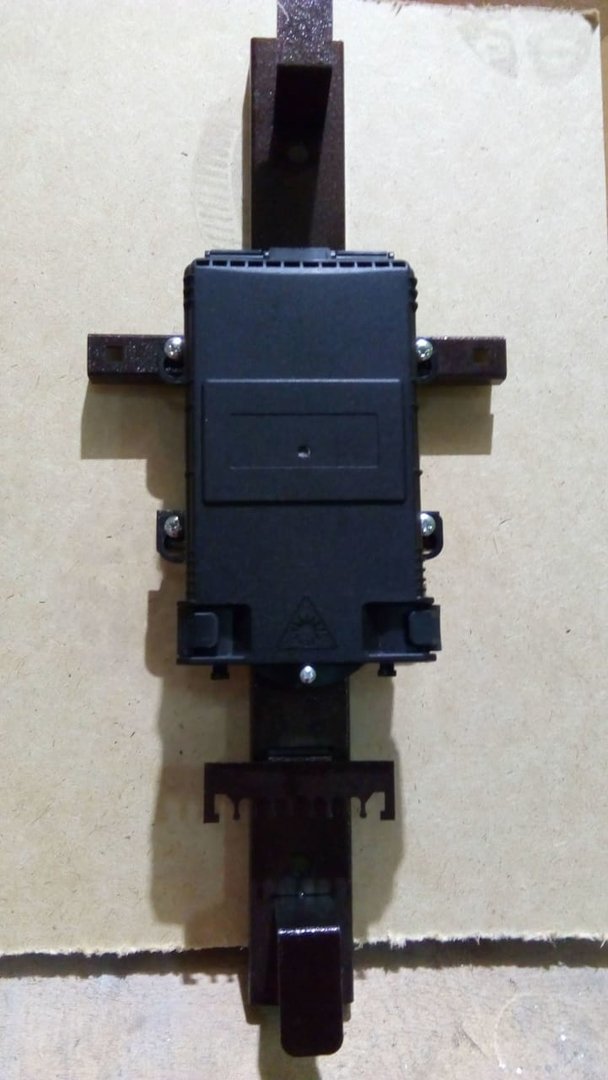

По габаритам МКО п1 и крепления на кронштейн совпадают полность. Внутри муфты устанавливается ложемент либо под сплиттер, либо под сплиттреый модуль точь-в-точь ссдшный





Edited December 15, 2019 by pgoloyad
Гладиолус

[sauroneg]

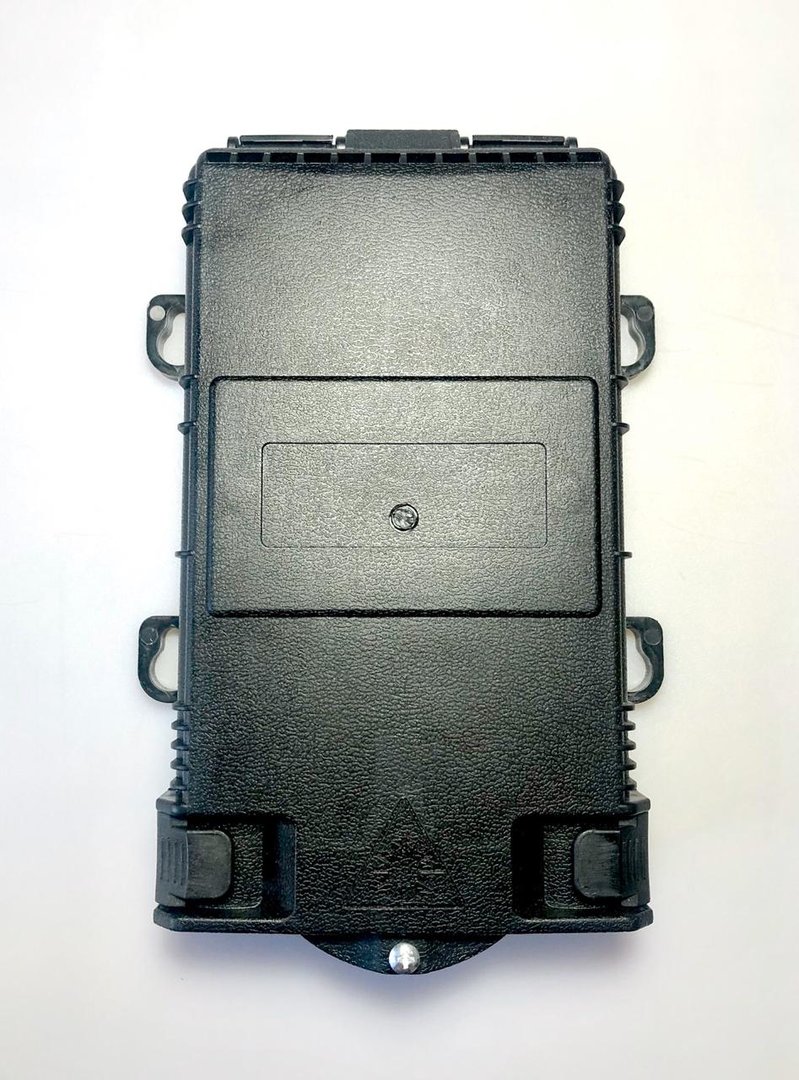

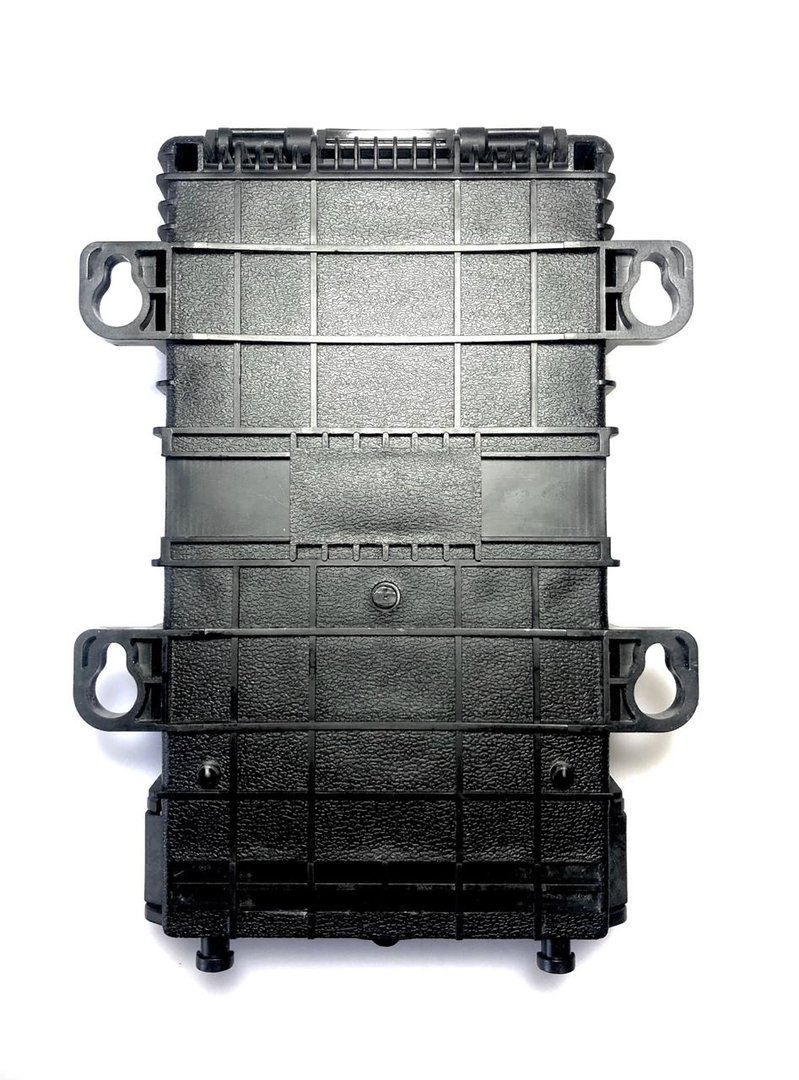

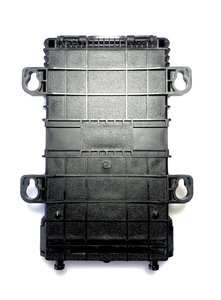

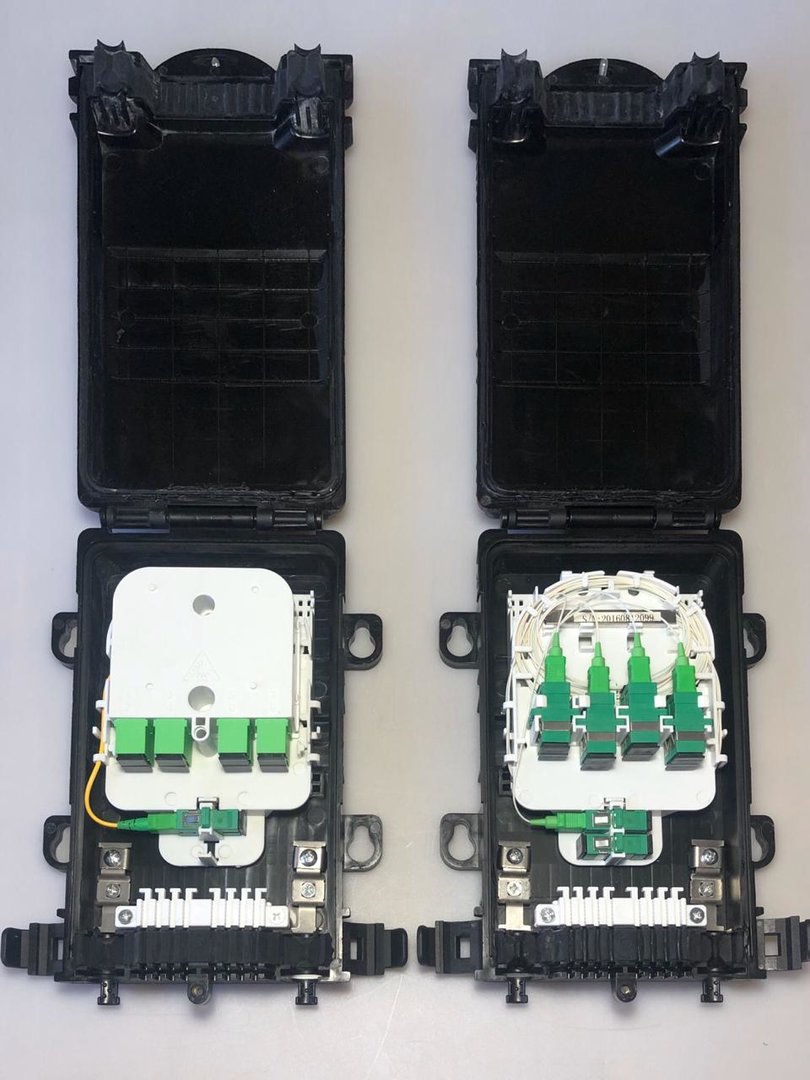

Получил 2 муфты от @pgoloyad, на мой взгляд она удобнее чем П1 от ССД. Кабели крепятся не к кассете, а непосредственно к муфте, притом крепится и силовой элемент и сам кабель. Да, качество внешнего пластика похуже, это чувствуется, но сама конструкция внутри удобнее. И да очень удобно использовать боковые защёлки, справа и слева, которые закрывают муфту, снизу вместо болтика удобнее стяжкой законтрить. Попозже смонтирую её с кабелем и делителями запишу видео.

[sauroneg]

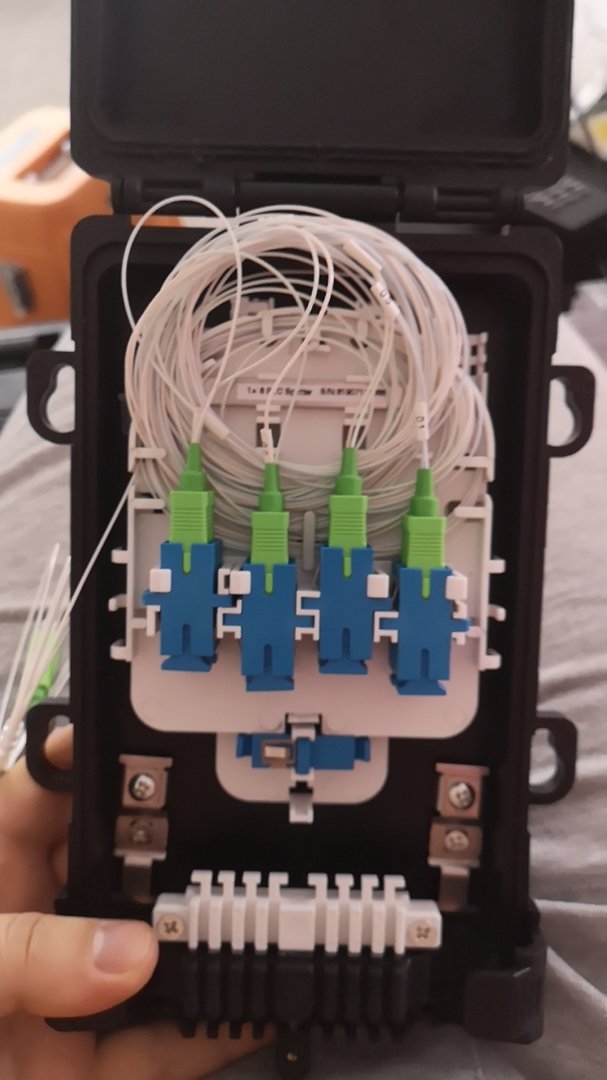

Ну вы поняли да? Делитель стандартный 1*8 хрен уложишь. Надо нестандартные с короткими хвостами. Как я только не пытался.... На нижнюю кассету смысла нет перекидку делать

[rdmitrich]

В 15.12.2019 в 13:09, sauroneg сказал:

Ну вы поняли да? Делитель стандартный 1*8 хрен уложишь. Надо нестандартные с короткими хвостами. Как я только не пытался.... На нижнюю кассету смысла нет перекидку делать

взять неоконеченный сплиттер и приварить пиги нужной длины не пробовали ? Мы так около сотни муфт поставили на одной из площадок

[sauroneg]

4 минуты назад, rdmitrich сказал:

взять неоконеченный сплиттер и приварить пиги нужной длины не пробовали ? Мы так около сотни муфт поставили на одной из площадок

Тогда проще взять оконеченый делитель и укоротить хвосты. но кому это надо?

[rdmitrich]

32 минуты назад, sauroneg сказал:

Тогда проще взять оконеченый делитель и укоротить хвосты. но кому это надо?

Не, там волокна очень стремно варить ))) Пробовали )))

[sauroneg]

Только что, rdmitrich сказал:

Не, там волокна очень стремно варить ))) Пробовали )))

Из-за лузе туб буфера?=) Главное уметь его варить=)

[rdmitrich]

1 минуту назад, sauroneg сказал:

Из-за лузе туб буфера?=) Главное уметь его варить=)

Да уж ....  прищепкой его фиксировать ? )

[sauroneg]

2 минуты назад, rdmitrich сказал:

Да уж ....  прищепкой его фиксировать ? )

сгиб аккуратный и кусочек изоленты=)

[rdmitrich]

1 минуту назад, sauroneg сказал:

сгиб аккуратный и кусочек изоленты=)

может ссылкой на эту китайчатинку поделитесь ?? Ябывдул )

[sauroneg]

1 минуту назад, rdmitrich сказал:

может ссылкой на эту китайчатинку поделитесь ?? Ябывдул )

На какую китайчатинку?

[rdmitrich]

Только что, sauroneg сказал:

На какую китайчатинку?

на муфту, в которую вы сплиттер не можете запихнуть



[sauroneg]

5 минут назад, rdmitrich сказал:

на муфту, в которую вы сплиттер не можете запихнуть



это к @pgoloyad обратитесь, он вам продаст

[vofka007]

On 11/21/2019 at 12:31 AM, Bachaa said:

Там на картинках два модуля ссдэшных что ли стоит ?

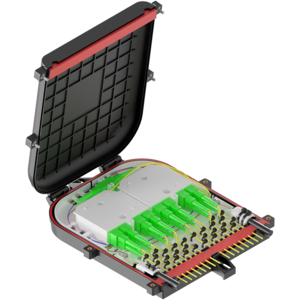

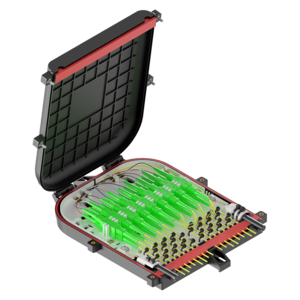

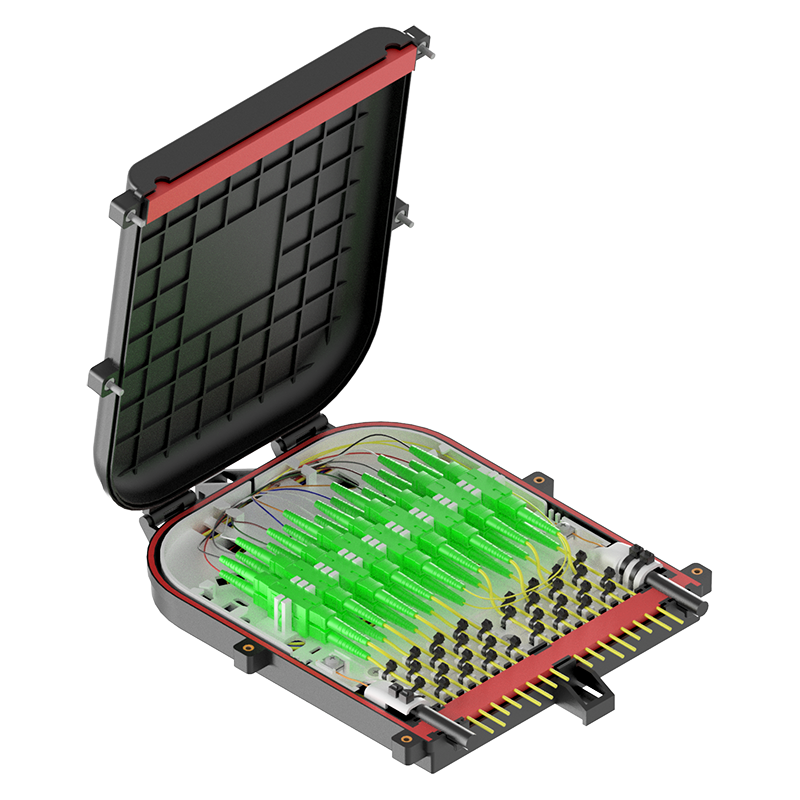

Да, именно под ССД модули сделаны  ,   их убрать можно и закрепить саморезами  планку на 18 адаптеров  . Либо под УСМ либо под сплитер получается



On 12/9/2019 at 10:51 AM, Bachaa said:

винты на воздушных муфтах полнейшее зло. Как этого производители не понимают...

Согласен , просто долго делали проект... когда смоделировали форму и т.д. было уже поздно   ... новые изделия ещё будут) всё впереди)
