Собрать из двух зеркал одно

Здравствуйте!

Нет ли у кого идеи как можно из двух зеркал, на двух разных коммутаторов собрать одно зеркало на третьем коммутаторе?

Входные данные. Есть зеркало с 10Г трафиком и есть зеркало с 1Г трафиком.

Что нужно прописать в третьем коммутаторе, чтобы поставить снифер и видеть оба зеркала в одном.



зеркала настроены на коммутаторах cisco like  как :

monitor session 1 source interface tengigabit1/X

monitor session 1 source destination tengigabit1/X



Может есть совет как такое сделать ещё каким  - либо образом?

Спасибо!

Share this post


Link to post
Share on other sites

Обсуждать это без модели коммутатора бессмысленно.

Share this post


Link to post
Share on other sites

Ну теоретически можно ведь распихать их по разным вланам и отдать их в один транк. Только мак-лернинг надо выключить :)

Share this post


Link to post
Share on other sites

задача ТС тривиальная, если я правильно понял суть

есть работающая схема, где с 4х сайтов собирается "подготовленный" SPAN отдельными 1GE линками на специально выделенный коммутатор на котором прописано что то такое

monitor session 1  source interface gigabitethernet 0/1 - 0/4

monitor session 1  destination interface gigabitethernet 0/5

в моей схеме, все source interface gigabit-ные и трафик не большой, т.е. переполнение буферов и dpop исключены.









Edited by fork

Share this post


Link to post
Share on other sites

Коммутатор, где планируется собрать зеркало из двух зеркал - cisco4900 (но может использоваться и какой-то другой, здесь важно понять принцип. и на каком коммутаторе это сработает - такой и будем использовать.)

Коммутатор с которого приходит первое зеркало - это eltex 53**,а коммутатор с которого приходит второе зеркало это cisco 4900.



пробовал подключить оба зеркала в циску-сборник (4900) и прописал на портах

switchport mode access

switchport access vlan 888



а на отдающем порту (в котором должен быть собраный трафик)

switchport mode trunk

switchport trunk allowed vlan 888



но на принимающем порту есть трафик... а на отдающий порт трафик не приходит.

может я что-то не учёл? 888 влан завожу как vlan 888 в конфигурации. коммутатор пишет что он его завел.

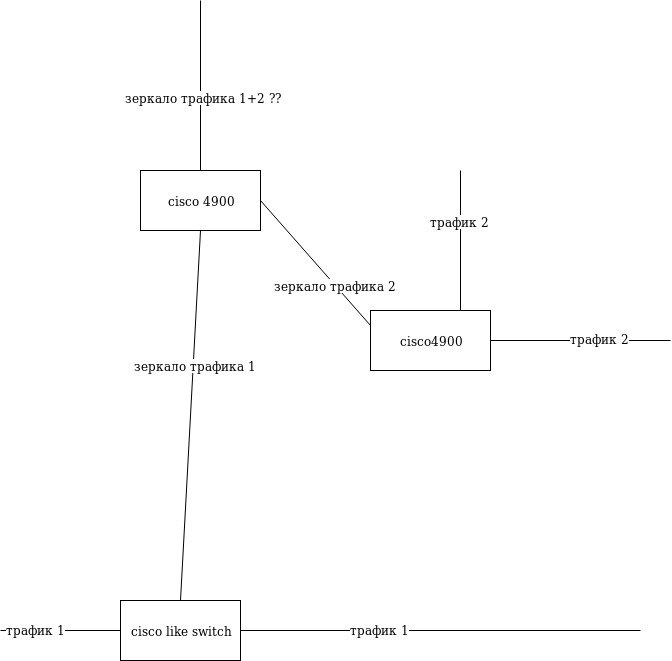

прилагаю простую схему как это вылядит.

Может есть другие способы. без коммутатора, например с оптическим сумматором такое пройдёт?

Сталкивался ли кто -то ещё с таким?





Схема зеркалирования.jpg

Share this post


Link to post
Share on other sites
1 час назад, Александр Иванов сказал:



но на принимающем порту есть трафик... а на отдающий порт трафик не приходит.

Насколько я понимаю, и не удивительно что не приходит: на порту назначения нет мак-адресов, которым предназначается траффик.

Вариантов сходу видится два:

1. На сборщике тоже настраивать SPAN, как писал fork.
2. switchport protected + отключение изучения мак-адресов в этом влане.

Share this post


Link to post
Share on other sites

Remote span? Но по факту это влан с отключённым лернингом.

Share this post


Link to post
Share on other sites

Друзья, всем спасибо просто сделал зеркало на собирающем коммутаторе. В нём соурс портами прописал входящие. а  дестинейшн в исходящий. Увидел оба зеркала в третьем.

Share this post


Link to post
Share on other sites
14 часов назад, Александр Иванов сказал:

Друзья, всем спасибо просто сделал зеркало на собирающем коммутаторе. В нём соурс портами прописал входящие. а  дестинейшн в исходящий. Увидел оба зеркала в третьем.

эээ, ну собственно я  вам это и предлагал в предыдущем посте....

Share this post


Link to post
Share on other sites

Да . Я просто в первый раз перепутал слоты и снимал траффик не с того порта. Делал зеркало как сказал fork . Но (естественно не работало) Но вчера собрался =)) и снял трафик с того порта при зеркалах ит всё получилось. Поэтому спасибо, помогли.

Share this post


Link to post
Share on other sites
В 14.11.2019 в 06:16, Александр Иванов сказал:

Друзья, всем спасибо просто сделал зеркало на собирающем коммутаторе. В нём соурс портами прописал входящие. а  дестинейшн в исходящий. Увидел оба зеркала в третьем.

Другой вариант делать как вы пробовали ранее. На входящих портах трафик заворачивать в dot1q-tunnel к примеру. На исходящем сделать trunk и добавить туда vlan'ы входящих портов. Плюс к этому всему выключить mac learning в этих вланах.



Из плюсов этой схемы то, что можно передавать трафик в port-channel. Из минусов - отсутствие маков на свиче, которые иногда нужно посмотреть при траблшутинге.

Share this post


Link to post
Share on other sites

А вот заворачивать в транке не получилось. мак лёрнинг выключил. на выходном порту поставил транк. а на двух принимающих аксесс и влан. влан на обоих портах делал правда один и тот же. пакетов не было на выходном порту =(



Share this post


Link to post
Share on other sites

Режим access не некоторых коммутаторах не примет у вас тегированный трафик.

Share this post


Link to post
