Нужен совет по фильтрам ПЧ

Дано: частотный план, где цифровые частоты расположены в промежутке 346-666 МГц. До и после этого аналог.

Нужно отсечь все частоты, кроме 346, 354 (федералка), желательно с минимальными потерями :)

Насколько я понимаю, можно использовать какой-то фильтр ПЧ. Ранее с такими штуками не работал, немного погуглив, увидел, что они полосные, т.е. отфильтровать 2 заданных частоты не получится, а можно лишь какой-то условный диапазон, в который входят эти же частоты.

В поиске похожей темы не нашел. Подозреваю, что такие вещи обычно колхозят, но хотелось бы ошибиться )

Share this post


Link to post
Share on other sites

фильтр ПЧ это фильтр ПЧ ,

а у Вас нужно

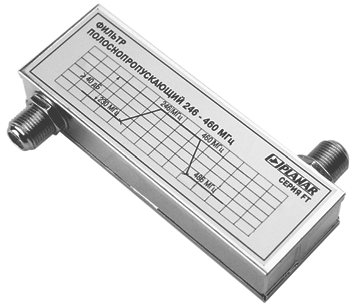

http://www.planarchel.ru/Products/Accessories/Filters/Terrestrial_cable TV filters/passband saw-filters/




цена не обрадует



вообще если это упаси Бог для "нужд нищего населения" ,

то Вы в трубу вылетите на этих коробочках



а если для цели "выделить" для куда то , то лучше использовать визи 45ые модули , правда MER упадет :(

Share this post


Link to post
Share on other sites
Quote

т.е. отфильтровать 2 заданных частоты не получится,

та запросто

https://cloud.mail.ru/public/3f1J/3WDcp8M1a

в вашем случае потери на 342-358 будут -2дб

это один фильтр MK без атт ценник =3труб

поставка хоть завтра ( но дееньги уперед)

))

Share this post


Link to post
Share on other sites

прям в соседней ветке ж гуглится))

Quote



задача 2 транспондера одним канальным фильтром уже решалась многократно...

есть небольшой минус

при расширении полосы одного канального фильтра с 8-10 до 16-20мгц (342-358мгц) подавление нижнего и верхнего примыкающих каналов будет "неочень" )) = они пролезут криво но пролезут - ну это у всех фильтров таких

PS и указаная выше цена  3труб -она как бы нал только и время ограничено наличием корпусов с одним каналом



Edited by mux

Share this post


Link to post
Share on other sites
3 часа назад, sky star сказал:

для "нужд нищего населения

А то ж )) оставить 20 каналов нищему населению, а за остальные - извольте платить.

Там на самом деле мутная история, еще и в наследство доставшаяся. Вот ищу способ выкрутиться с минимальным бюджетом.

1 час назад, mux сказал:

указаная выше цена  3труб -она как бы нал только и время ограничено

Это дорого для моей задачи, проще по старинке. Да и сигнал не эфирный вовсе.

Share this post


Link to post
Share on other sites

это очень дорого , мы в 2017 году прибили "соц пакет" и рады шо писец !



в аналоге смотрите , в цифре оплачивай "базу"

Share this post


Link to post
Share on other sites
4 часа назад, pentarhh сказал:

А то ж )) оставить 20 каналов нищему населению, а за остальные - извольте платить.

Там на самом деле мутная история, еще и в наследство доставшаяся. Вот ищу способ выкрутиться с минимальным бюджетом.

Такую задачу в свое время относительно эффективно решил мой приятель, В.Б. Скибинский из Снежинска (ЗАТО в Челябинской обл.). Он в то время владел кабельной сетью почти на весь город. Поскольку это "атомный" ЗАТО, строился при Сталине под руководством Берия, дома в центре невысокие, в 4 этажа максимум.

"Базовый" и "Премиальный" пакеты делятся по частотам средствами головной станции. Ну, скажем, условно - базовый в МВ, премиальный - в ДМВ.

В каждом подъезде все абонентские кабели из всех квартир сводятся "звездой" в один сейф, стоящий на среднем этаже (2-м или 3-м).

Внутри сейфа строится цепочка из ответвителей по 4 отвода, общее количество выходов которых на 4 больше числа квартир в подъезде.

В разрыв цепочки ставиться фильтр - в нашем примере это ФНЧ на метры - а может быть ФВЧ, полосовой или режекторный, в зависимости от реализации.

Переставляя фильтр по цепочке от начала к концу, можно получить любой расклад по "базовым" и "премиальным" абонентам от "всем всё" до "всем ху только базовый".

При этом фильтр может быть относительно дорогим, т.к. он нужен один на весь подъезд (16 квартир).



Если этажей много, в принципе, можно ставить по фильтру на этаж. Например, если на этаже 4 квартиры, на этаж надо будет ставить: ответвитель на 4 отвода и за ним по транку ответвитель на 1 отвод с затуханием на 6-7 дБ меньше. На этот один отвод - фильтр и сплиттер на 4. С ответвителя на транке - премиальный + базовый, со сплиттера за фильтром - только базовый.



Share this post


Link to post
Share on other sites
9 часов назад, Глеб Высоцкий сказал:

Если этажей много, в принципе, можно ставить по фильтру на этаж. Например, если на этаже 4 квартиры, на этаж надо будет ставить: ответвитель на 4 отвода и за ним по транку ответвитель на 1 отвод с затуханием на 6-7 дБ меньше. На этот один отвод - фильтр и сплиттер на 4. С ответвителя на транке - премиальный + базовый, со сплиттера за фильтром - только базовый.

Так и планировал сделать. Есть нюансы:

Первый минус в том, что дом относительно свежий и этажей не 4, а больше 20.

Второй минус в том, что деления на пакеты нет и деления, как такового тоже, ибо FTA (вернее FTC получается). Поэтому соцпакет/базовый/премиальный тут не работает, у всех одинаково все пока.

Третий минус - фильтр нужен на 2 частоты. Можно 3.

Share this post


Link to post
Share on other sites

это загоняет в убытки ,

поскольку есть великая вероятность появления еще одного мульта ,

тогда все имеющиеся фильтра - в помойку ,

и еще

21 кнопка

22 кнопка

и уверен что появится 23 кнопка

это всяко еще один мульт :)



вот этом умы ПРИБИПЛИ НАХЕР все идею чего то там пакетировать !

и еще , если сейчас к примеру

бызовый стоит 100 рублей

а социальный 25 рублей ,

то реально %65 сьебеца на за 25 рублей



это так и было пока не упразнили "соц пакет" ,

были дома где ВСе на соц пакете , а все это 3-8 абонов , так они за 100 лет (образно) но отбивают замену усилка , или чего хуже установку прибора учета к усилку :)

и плюс старший этого же дома просит платить за размещение оборудования !

и простит 500 в месяц :)



как а ?



Share this post


Link to post
Share on other sites

Если фильтр дорог - устанавливайте его один по подъезд или дом и вторым кабелем паралелльную разводку - но если первая доступна - бесполезная трата ресурсов.

Пакетировать фильтрами - каменный век - рабочая сила по их установке снятию далеко не бесплатная

Но тут конечно от размера сети



Share this post


Link to post
Share on other sites

У меня сложилось впечатление, что @pentarhh  сам не оператор, и его задача - ограничить доступ к чужой услуге. Частотный план есть, какой есть, изменить его нельзя. Так оно?

Эффективно вырезать из всего диапазона два канала пассивными фильтрами не получится. Либо фильтры будут неадекватно дорогие, либо вместе с этими двумя каналами пролезут соседние. Так-то в принципе позвоните или напишите в ПЛАНАР, они сделают на заказ на любую полосу.

С вариантом фильтр на дом или даже фильтр на подъезд (при 20+этажах) проще поставить ГС прямого усиления (от Телемака, например, или от того же Планара).

Другой вариант с параллельными кабелями - построить параллельно СКТВ классическую СКПТ с эфиркой.



Share this post


Link to post
Share on other sites
В 10.11.2019 в 03:21, Глеб Высоцкий сказал:

У меня сложилось впечатление, что @pentarhh  сам не оператор, и его задача - ограничить доступ к чужой услуге. Частотный план есть, какой есть, изменить его нельзя. Так оно?

Практически так. Оператор, но в силу слияния двух сетей и особенностей условий договоров в одной из этих сетей действительно бывает необходимо ограничить доступ.

Там немного замудренее еще, но , к сожалению, не уполномочен выдавать подробности. И благодаря этим замудрениям нельзя организовать параллельные кабели, иначе бы и тему не создавал.



В 10.11.2019 в 03:21, Глеб Высоцкий сказал:

позвоните или напишите в ПЛАНАР, они сделают на заказ на любую полосу.

тоже об этом подумал и еще 08.11 написал.

Всем спасибо за советы. Можно закрывать тему.
