Погнули трубу/столб которая использовалась в качестве опоры для подвеса для прохода ВОЛС через дорогу. Какой вариант опоры выбрать, трубу или что придумать для ремонта?

Проезжающий экскаватор зацепил трос между опорами и одну опору металлическую погнул. Трос не порвался. ВОЛС цела.

Какую трубу или опору (модель) поставить на замену подешевле? какие варианты могут быть? Какой должна быть высота трубы/опоры?



Для трубы/опоры обязательно в грунте делать бетонирование? Или хватит бурения вплотную к диаметру опоры или трубы?









Edited by QWE

Share this post


Link to post
Share on other sites

Вам помочь придумать название для поста?



Вот тут почитайте



Share this post


Link to post
Share on other sites
1 час назад, Bachaa сказал:

Вам помочь придумать название для поста?



Вот тут почитайте



что не так в названии поста?

из Вашего поста про установку ЖБ столба - без бетонирования понял - что так можно делать.

Share this post


Link to post
Share on other sites
1 минуту назад, QWE сказал:

так можно делать.

Можно. А если привезете с собой пару ведер ПГС и песка и затромбуете, то будет меганадежно. Если забетонировать неправильно, то столб выдавит зимой из лунки.

Share this post


Link to post
Share on other sites

а зачем их бетонировать? на жд в стаканы бетонируют а в грунте зачем?

1.5-1.8 м бурицца (а чаще меньше - зависит от высоты опоры её массы и нагрузки) а дальше просто засыпка и трамбовка. можно еще пгс и щебенки.

опять же какой грунт. в суглинок очень неплохо они просаживаются.

Share this post


Link to post
Share on other sites

вместо ЖБ опоры какую металлическую лучше (дешевле) ставить?



на каком расстоянии от опоры которую погнули (погнули ее в земле или на стыке земля-воздух) правильно ставить новую опору, чтобы после демонтажа старой пустота в земле не повлияла на прочность в основании новой?

Edited by QWE

Share this post


Link to post
Share on other sites
2 часа назад, ALEX_SE сказал:

а зачем их бетонировать? на жд в стаканы бетонируют а в грунте зачем?

1.5-1.8 м бурицца (а чаще меньше - зависит от высоты опоры её массы и нагрузки) а дальше просто засыпка и трамбовка. можно еще пгс и щебенки.

опять же какой грунт. в суглинок очень неплохо они просаживаются.

на чертежах трубных опор, нарисовано с фундаментом - чаще бетон

что такое ПГС

Edited by QWE

Share this post


Link to post
Share on other sites
12 минут назад, QWE сказал:

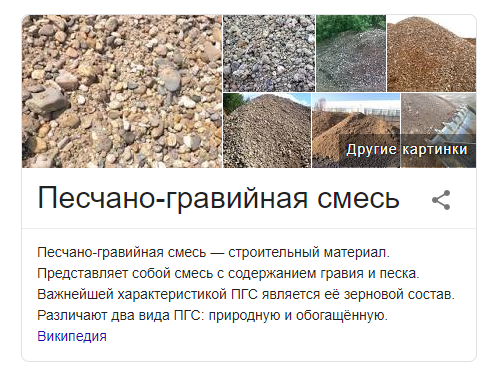

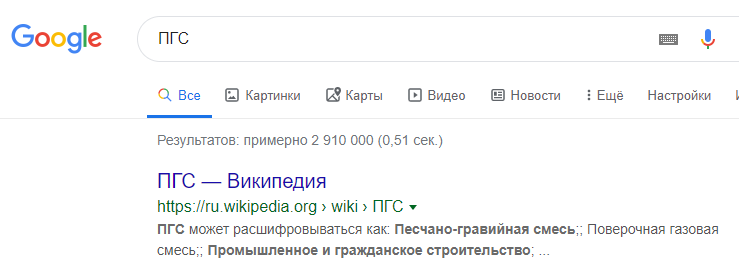

что такое ПГС





Share this post


Link to post
Share on other sites

а сколько ее по объему нужно? допустим глубина 2 м, столб 20см в диаметре. насколько отверстие/яма  должна быть больше диаметра столба чтобы прочно утрамбовать столб ПСГ. Столб/опора будет не меньше 7 метров от уровня земли

вообще какая высота столба должна быть?

Edited by QWE

Share this post


Link to post
Share on other sites
14 минут назад, QWE сказал:

допустим глубина 2 м

Глубина должна быть больше глубины промерзания. Обычно хватает 150 см в средней полосе. Если у вас будет пустая труба, то может 180 достаточно будет. Через трубу подмораживает прилично.



16 минут назад, QWE сказал:

чтобы прочно утрамбовать столб ПСГ

А чтобы палка тромбовалка пролезла поглубже.



16 минут назад, QWE сказал:

вообще какая высота столба должна быть?

Это смотря какие требования на пересекаемых объектах.  Если в поле, то минимум 5 метров. Чтобы комбайн проехал.  На федеральных трассах 8 лет назад ввели требования о 14 метровом габарите. По-этому даже ВЛ-10 кВ частенько можно увидеть на пересечениях по опорах от ВЛ-35кВ



и шапку трубе обязательно сделайте. чтобы вода не наливала. иначе 5 лет и столб насквозь поржавеет.

Share this post


Link to post
Share on other sites

если такую опору     http://alenso-group.ru/products/sp-300-9-0-11-0-01-ts/    установить   в пробуренное отверстие (глубина 2м)  близкое по диаметру трубы опоры , обязательно   засыпать ПГС и трамбовать?  или достаточно отверстие подогнать плотнее под диаметр трубы и все

?

если подогнать размеры отверстия и трубы то  смысл ПГС + его трамбовка или   бетонирования?











Share this post


Link to post
Share on other sites

А вертикаль как выставлять собираетесь?

Share this post


Link to post
Share on other sites
5 часов назад, ALEX_SE сказал:

А вертикаль как выставлять собираетесь?

бур по вертикали же сверлит или вбок?

не представляю насколько точно по вертикали бурит бур



как на практике вертикаль выставляют?

Share this post


Link to post
Share on other sites

кто как. На глазок, отвесом, уровнем, прибором оптическим, просто веревочкой которую совмещают с профилем опоры и смотрят.

Share this post


Link to post
Share on other sites
