Cisco 7301 (ISG) + Des-3526 + BGBilling62

Всем привет!

Есть небольшой ряд вопросов , относительно BGBilling 6.2 , кто настраивал и справился со схемой ISG , прошу помощи...

Есть CISCO 7301 , настроена на ISG (Конфиги приложу) , так же на столе имеется Dlink (Des-3526) она настроена в режиме dhcp_local_relay.
Запросы от роутера проходят на сервер , сервер же в свою очередь находит клиента по порту коммутатора (ну и по логину соответственно).
DHCP в  свою очередь получает Discover и отправляет Offer , но в ответ тишина ( здесь должно быть прекатиполе ). Уважаемые знатоки , вопрос?
Почему роутер не может получить Offer
Вот конфиг из DES-3526 , там по сути настраивать то вроде как ничего не нужно ... ИМХО я ошибаюсь



Скрытый текст

#VLAN

disable asymmetric_vlan
config vlan default delete 1-26
config vlan default advertisement enable
create vlan MGMT tag 50
config vlan MGMT add tagged 25-26
config vlan MGMT advertisement disable
create vlan USERS tag 834
config vlan USERS add tagged 25-26
config vlan USERS add untagged 1-24
config vlan USERS advertisement disable
disable gvrp
config gvrp 1-24 state disable ingress_checking enable acceptable_frame admit_all pvid 834
config gvrp 25-26 state disable ingress_checking enable acceptable_frame admit_all pvid 1

# DHCP_RELAY

config dhcp_relay hops 16 time 0
config dhcp_relay option_82 state disable
config dhcp_relay option_82 check disable
config dhcp_relay option_82 policy keep
config dhcp_relay option_82 remote_id default
config dhcp_relay option_60 state disable
config dhcp_relay option_60 default mode drop
config dhcp_relay option_61 state disable
config dhcp_relay option_61 default drop
config dhcp_relay add ipif System 10.90.90.254 - Это шлюз на cisco 7301
config dhcp_relay add vlanid 834 10.90.90.253 - Это ip DHCP billing

# DHCP_LOCAL_RELAY

config dhcp_local_relay vlan vlanid 834 state enable
config dhcp_local_relay option_82 remote_id default
config dhcp_local_relay option_82 ports 1-26 policy keep



Приложу файлы с конфигом Cisco , BGBilling, Log

all_log.txt

cisco_conf.txt

conf_nas.txt

Share this post


Link to post
Share on other sites

Модуль какой? Inet? IPN? Скрины сервиса абонента, конфиги корневого и устройства доступа где? Телепаты отдыхают.



P.S.: я про конфиги устройств из БГ

Share this post


Link to post
Share on other sites

В 02.10.2019 в 08:50, murano сказал:

Модуль какой? Inet? IPN? Скрины сервиса абонента, конфиги корневого и устройства доступа где? Телепаты отдыхают.



P.S.: я про конфиги устройств из БГ

Прошу прощения ... На скорую руку писал

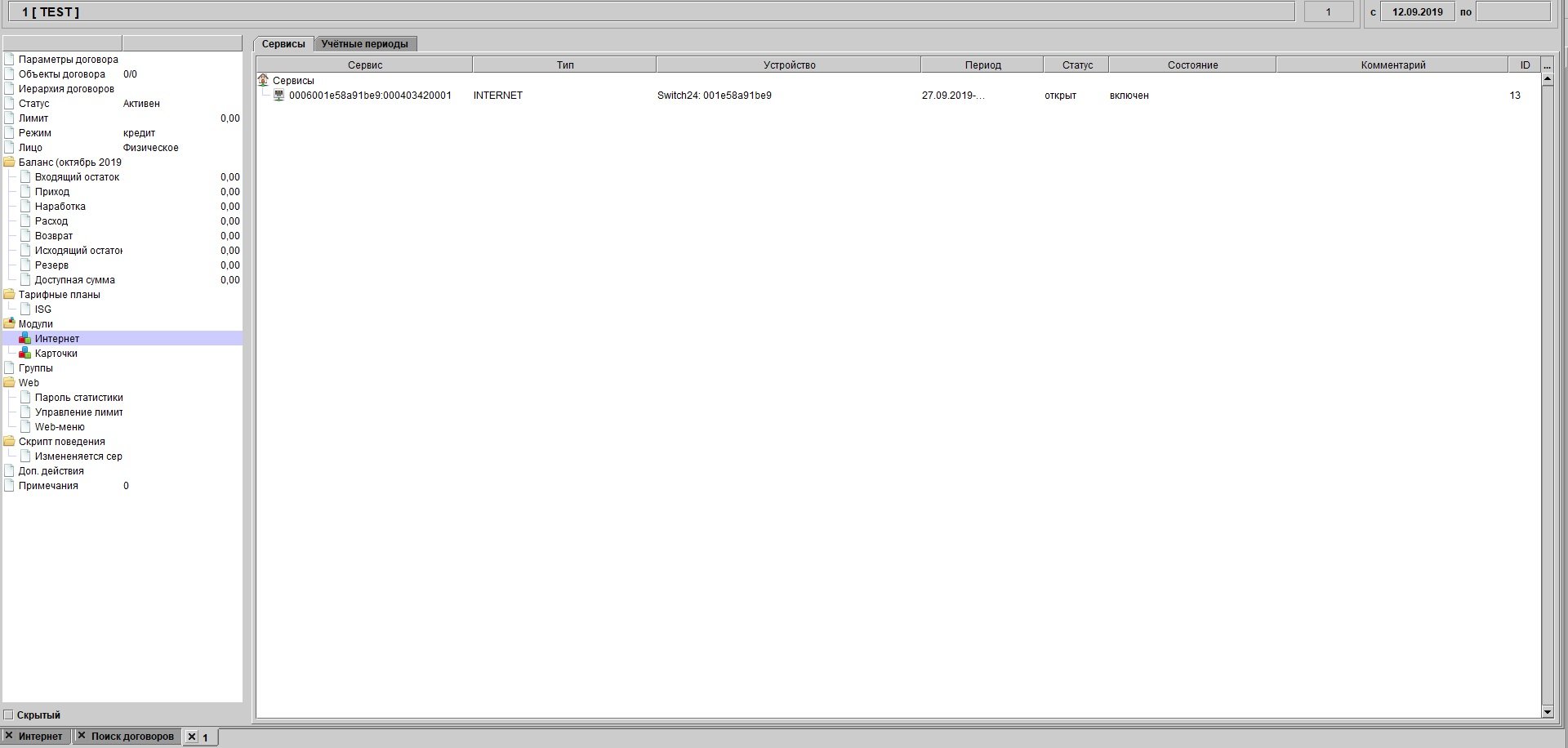

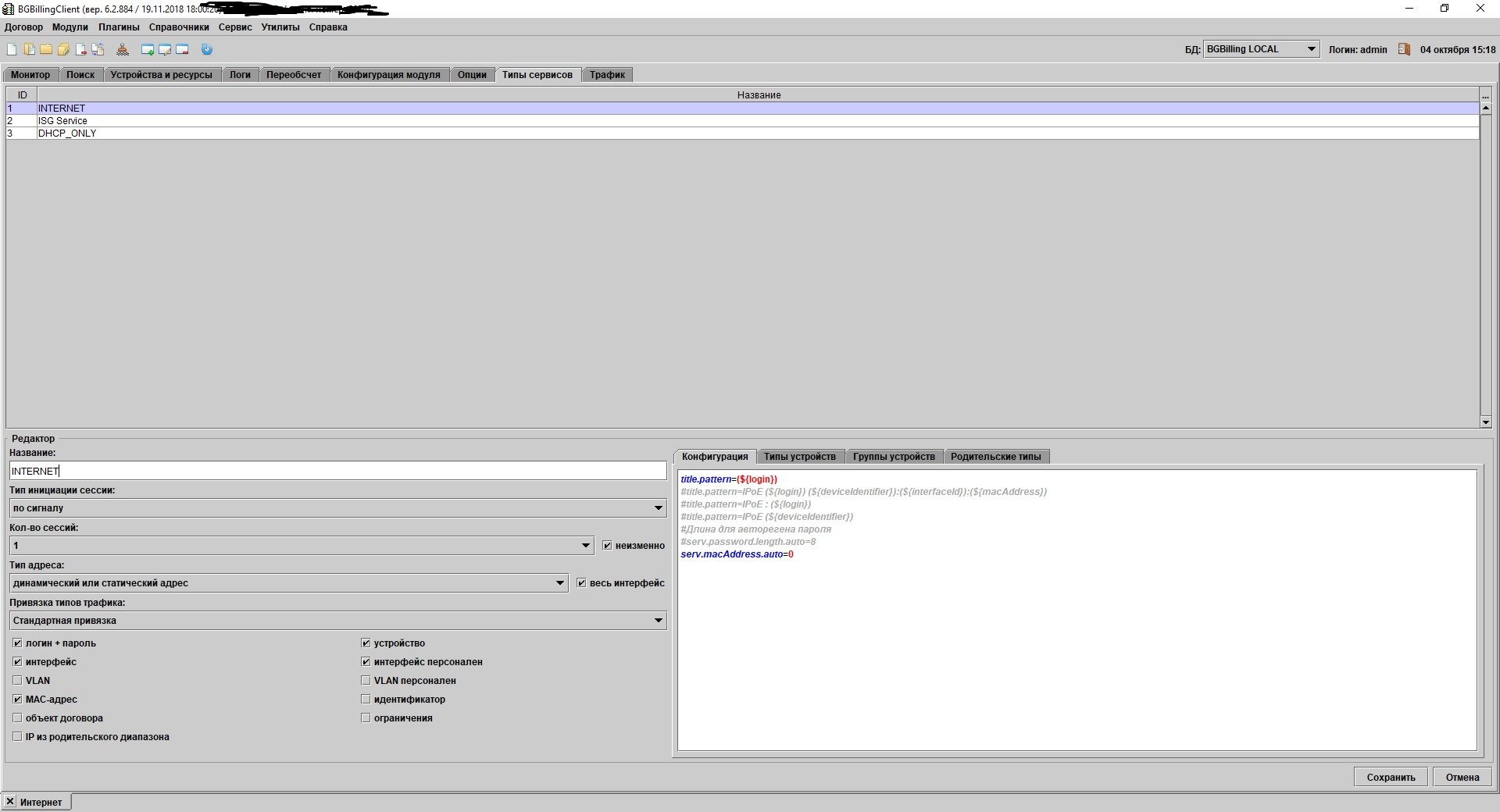

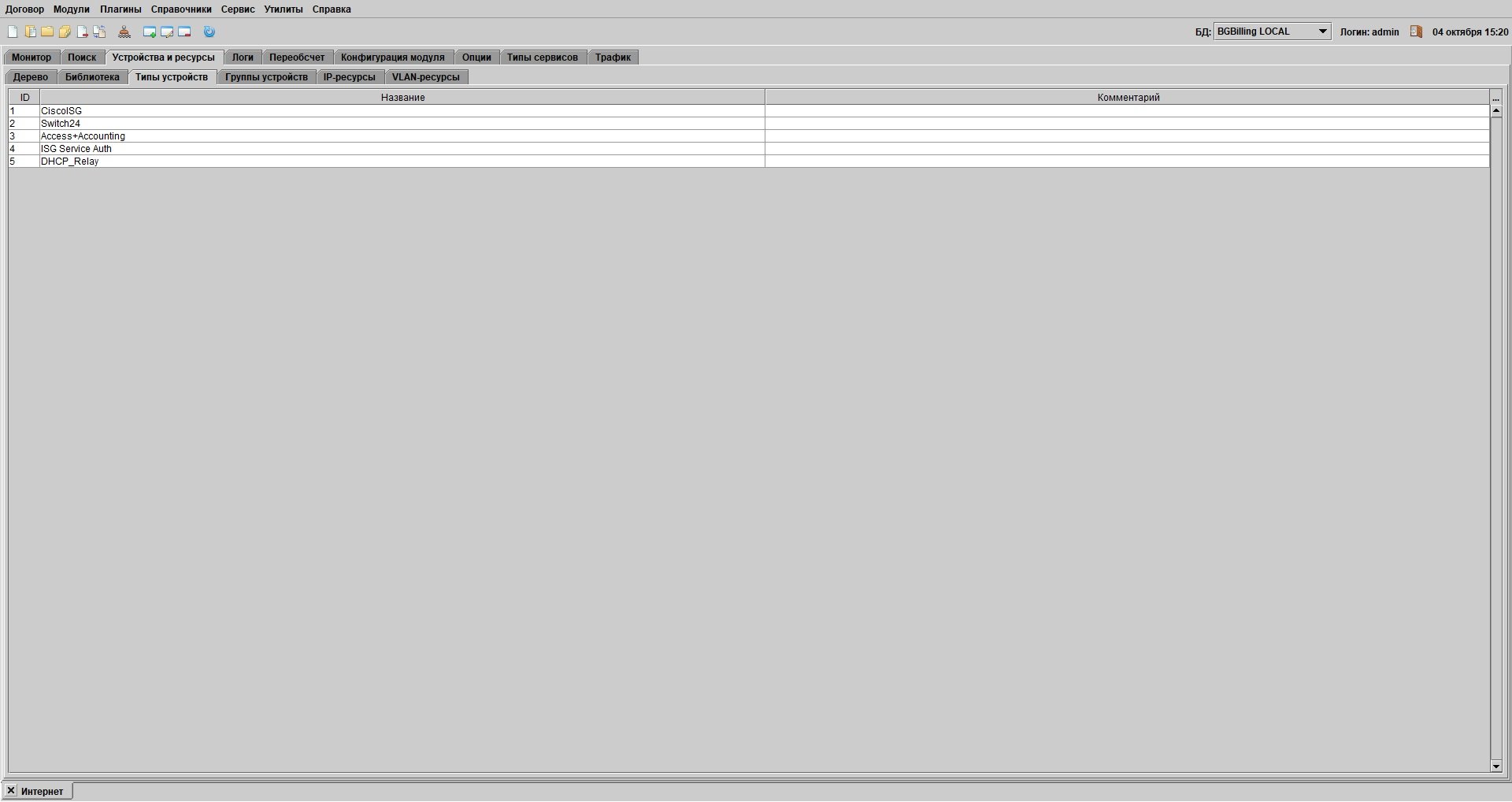

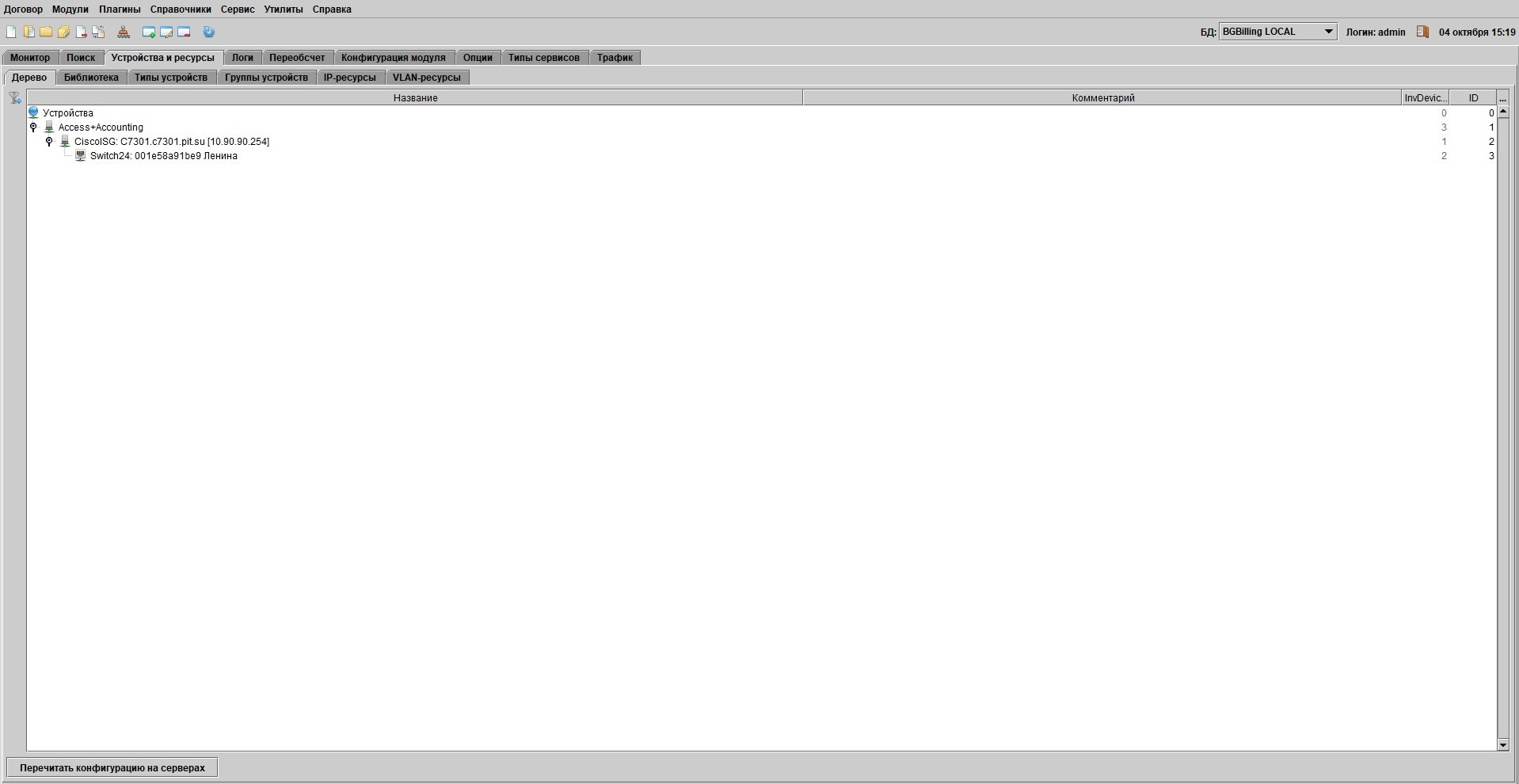

Конфиг ISG я приложил в файле так же как и конфиг NAS устройства в дереве каталога. Скрины вот пожалуйста...







Edited by skandalist
Файл заменил , не тот отправил

Share this post


Link to post
Share on other sites

23 часа назад, skandalist сказал:

Прошу прощения ... На скорую руку писал
Конфиг ISG я приложил в файле так же как и конфиг NAS устройства в дереве каталога. Скрины вот пожалуйста...









dhcp.option.serverIdentifier установите в адрес релея, либо dhcp-сервера.

Share this post


Link to post
Share on other sites

В 05.10.2019 в 14:42, murano сказал:

dhcp.option.serverIdentifier установите в адрес релея, либо dhcp-сервера.

Увы , но не работает. Адрес клиент не получает. На выходных вроде бы настроил все запросы проходят , но они проходят циклично...
Т.е. Discover -> Offer -> Request -> ACK , и так по нескольку раз , пока у клиента на Unix системе после нескольких попыток сетевуха не заглохнет. Т.е. выключается сетевой интерфейс (С него не уходят запросы). Я так понимаю это из-за того что авторизация на Cisco может не проходить ... Я прав ? Или нет ?



Edited by skandalist

Share this post


Link to post
Share on other sites
