Стык при сварке кабеля ОККМнг(А)-HF-01-2*4M1-(2.7) и патчкорд SCA G657A1

Здраствуйте коллеги! Может кто подскажет.



На очередном объекте потребовалось сварить КРН - 8(PON),  кабель ОККМнг(А)-HF-01-2*4M1-(2.7)  и пигтейл ШОС-S7/0.9-SCA-p/t-1.0 (G657A1) оранжевый (Связьстройдеталь)

Сварка Fujikura FSM 60S

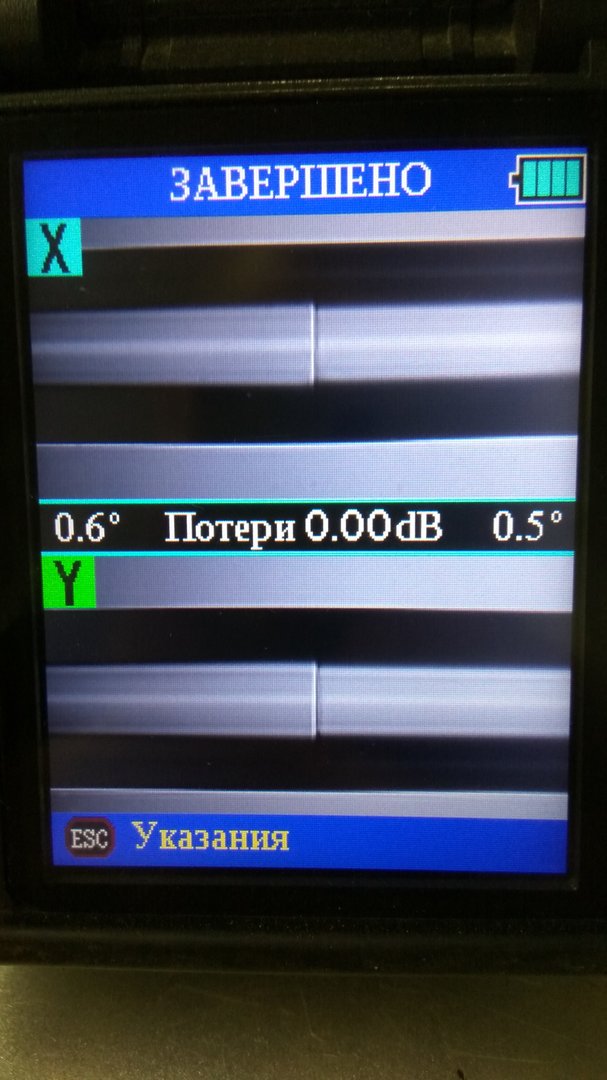

При сварке получается вот такая картина:





IMG_20190928_120648.thumb.jpg.c336bc4f6cb8b9f3fd743477a8cfd546.jpg длины между оконечками 10-35 м, может кто подскажет как сдавать ИД с такими длинами?







Share this post


Link to post
Share on other sites

А что вас смущает? Ну разные волокна скорее всего в одном и другом кабеле. Сварилось вроде хорошо, можно рефлюком проверить с двух сторон. В 0.05 дБ должно уложиться.

Share this post


Link to post
Share on other sites

Спасибо, сварил и оставил, просто хотел узнать мнение опытных коллег, к сожалению нет многомодового рефлектометра, чтобы проверить, проверил просветкой, все норм. А как сдаете такие длины?

Share this post


Link to post
Share on other sites
3 часа назад, Enzof60 сказал:

G657A1

тож одномод

1 час назад, Enzof60 сказал:

многомодового рефлектометра



Share this post


Link to post
Share on other sites

кабель ОККМнг(А)-HF-01-2*4M1-(2.7) многомод



Share this post


Link to post
Share on other sites

Такая картинка на стыке одномода и многомода - полностью нормальное явление, но не сдадите вы линию никак, в проекте-то поди с обоих концов кабель одинаковый....





Share this post


Link to post
Share on other sites

пигтейл ШОС-S7/0.9-SCA-p/t-1.0 (G657A1) оранжевый

                                                                 /////////////

у кого-то дальтонизм ? ну не может быть одномод по определению оранжевым.

Запустите сварку в режиме авто - все будет понятно ( хотя не факт что различит 62 и 50 мкм )

Share this post


Link to post
Share on other sites

По ссылке на

https://www.ssd.ru/shnur-shos-s7-0-9-mm-sc-apc-p-t-1-0-m-g657/

 Тип оптического волокна Одномодовое G.657A



Варил в авторежиме,  кабель определил как многомод, со стороны пигтейлла ничего не определил.



Там линия 10м, 25м, 35м, все в одном помещении. Я так понял, что заказчик закупил не те кроссы. Кабель по проекту, а спецификацию на оборудование мне не показали.

Одномодовое G.657A
Edited by Enzof60

Share this post


Link to post
Share on other sites
27 minutes ago, vidis said:

у кого-то дальтонизм ? ну не может быть одномод по определению оранжевым.

это почему же? Под заказ любые цвета. У меня есть одномодовые оранжевые патч-корды.





Share this post


Link to post
Share on other sites

одни делают нестандарт другие варят SM-MM - обычная анархия

Share this post


Link to post
Share on other sites

Многомод/одномод кодируется цветом разьема (серый/синий) а не цветом оболочки патчкорда, хоть и многомодовые патчи в большинстве своем оранжевые.



Share this post


Link to post
Share on other sites

а как быть с зеленым? :))



Share this post


Link to post
Share on other sites
1 час назад, vidis сказал:

одни делают нестандарт другие варят SM-MM - обычная анархия

разгул техноложества.. :(((

Share this post


Link to post
Share on other sites

что тут плохого? я частенько заказываю SM патч-корды нужной длины в буфере 2мм разных цветов.

зачем - для идентификации линий разного назначения в пределах одного кросса. кстати стандарту скс это не противоречит (разделение по цветам линий горизонтальной подсистемы) а эти стандарты появились много раньше стандартов на оптику

Удобство я так думаю кууууда выше каких-то там буржуйских стандартов.

Разумеется на крышке или дверце кросса налеплена бумажка с описанием этого дела.

Как грицца нам так удобнее - а значит это правильно.

Share this post


Link to post
Share on other sites

ГОСТ Р 53246-2008 обязательный к исполнению



Т а б л и ц а 6 Маркировка цветовым кодом в зависимости от класса оптического волокна

Тип и класс волокна Диаметр волокна, мкм Цвет оболочки
Многомодовое, класс Ia 50/125 Оранжевый
62,5/125 Серый
85/125 Голубой
100/140 Зеленый
Одномодовое, класс IVa Все указанные диаметры Желтый
Одномодовое, класс IVb Красный



Продолжайте анархию ....

Share this post


Link to post
Share on other sites

Извините - это с каких таких пор ГОСТ стал обязательным к исполнению? Закон "О техническом регулировании" почитайте.

Обязательным он будет в двух случаях.

1. Я сам (как организация) ввела внутренним стандартом его соблюдение либо сослался на него в документации на продукцию.

2. Он есть в перечне РОССтандарта к документу который обязателен к исполнению, например ФЗ.



Share this post


Link to post
Share on other sites

Сами читайте -

Статья 17. Стандарты организаций

(Утратила силу с 1 июля 2016 года - Федеральный закон от 5 апреля 2016 года N 104-ФЗ.)



Ну в своей серверной делайте что хотите .

В серверной вашего заказчика Закон "О техническом регулировании" вполне может не действовать - если он оператор связи например.



Share this post


Link to post
Share on other sites

Вы сами ответили что мне еще добавить :)

Share this post


Link to post
Share on other sites

ребята, не  ссорьтесь! посмотрите на картинку сварочника. Там нету стыка многомод-одномод. 50 мкм и 8 мкм видно было бы не то что невооружеонным глазом, но даже со зрением -10. Сердцивины примерно одного размера. Многомодовые. То, что в маркировке 657.А1 - это косяк маркировавших кабель. Ну не все хорошо владеют стандартами волокон. Возможно, что кабель патчкордовый у них под одномод заточен в основном. Делают и из многомода, но не подумали, что в маркировке 657 нужно на 651 заменить,  в идеале конечно нужно писать ОМ (1 или с 2 по 5) или ММ50, ММ62.5

Share this post


Link to post
Share on other sites
18 часов назад, vidis сказал:

Маркировка цветовым кодом в зависимости от класса оптического волокна

Скажу крамолу - выкиньте этот ГОСТ. И не потому, что анархия - это круто, а потому что он устарел. И вот почему: в ЦОДах сейчас цветовая маркировка отличает многомодовые кабели по полосе пропускания. ОМ1, ОМ2, ОМ3, ОМ4 и ОМ5. 85/125 и 100/140 не используются. Для них есть какие-то ограниченные области применения - хз где, ни разу не сталкивался - но там и не возникает проблем с идентификацией. Оранжевый для ОМ1 - ОМ2, голубой для ОМ3, ОМ4. И зеленый вроде как для ОМ5 (но это не точно, их пока мало где используют, продукт новый)



А вообще, @Bachaa прав

Цитата

темы про многомод такие интересные!



Share this post


Link to post
Share on other sites

Сварка просто 62-50 . В режиме авто при ММ-SM фудж  бы заартачился . А правильный сварочник выдал реальные диаметры.

А напутать в комплектации - как всегда . Варю 50мкм 5000варок - так подложили поставщики (производители ) штук 300 пигов на 62 - а маркировка 50 . Так что ухо востро .

Рекорд как-то был приехал варить SM - клиентский кабель клиентские пиги - аппарат говорит - не буду варить - померил - на пигах 5-6мкм одномод !!! Вот где они взяли дорогое волокно по 20-30 уе за метр и наделали из него дешевых пигов по 2 доллара ( начало 2000 годов ).

Share this post


Link to post
Share on other sites
В 29.09.2019 в 18:45, vidis сказал:

ГОСТ Р 53246-2008 обязательный к исполнению

Слава богу эта хуйня не обязательна к исполнению, а всего лишь рекомендация.

Share this post


Link to post
Share on other sites
9 часов назад, NikeC сказал:

в ЦОДах сейчас цветовая маркировка отличает многомодовые кабели по полосе пропускания. ОМ1, ОМ2, ОМ3, ОМ4 и ОМ5

ОМ1 и ОМ2 в ЦОД? Оригинально. Это случайно не ЦОД Политехнического музея? Там это волокно будет неплохо смотреться на фоне паровозов и этажерки братьев Райт.

Share this post


Link to post
Share on other sites
