Товарищи, поделитесь опытом, как вы наводите антенны точка-точка?
Мы выставляем  N 20 МГц, затем снимаем все галочки от МCS0 до МCS7 и ставим МCS8 до МCS15 MIMO уменьшаем мощность на обоих точках. После этого запускаем TCP Bandwidth-Test и юстируем пока не получим максимальной прокачки. В 40 или 80 МГц мы антенны не юстируем, только в 20 МГц.

Что скажите, все правильно делаем или что посоветуйте?

Edited August 19, 2019 by x-rayd

[chetkiyparen]

купите себе хороший бинокль или подзорную трубу, чтобы не заниматься наведением с нуля в слепую, а знать уже визуально куда наводите. Останется только точечная юстировка

[fanger]

8 часов назад, chetkiyparen сказал:

купите себе хороший бинокль или подзорную трубу, чтобы не заниматься наведением с нуля в слепую, а знать уже визуально куда наводите. Останется только точечная юстировка

Какую подзорную трубу посоветуете для 40 км пролетов?

[nkusnetsov]

@fanger , сейчас припрётся slv700 и начнёт топить за самонаводящуюся по[д]зорную трубу от cambium.

Edited August 20, 2019 by nkusnetsov

[LostSoul]

1 час назад, fanger сказал:

Какую подзорную трубу посоветуете для 40 км пролетов?

распечатка google maps , транспортир и навыки ориентирования на местности.



ставим точку-пункт где стоим мы , проводим линию азимута до "точки в 40км" из пункта, где стоим мы.

определяем по карте все хорошо обозначаемые на местности , лежающие на азимуте вблизи от нас.

например "труба завода А" , угол церкви Б ,  геодезическая вышка В и.т.п.

и легко настраиваемся по ним с высокой точностью.



[NiTr0]

google earth же, и ничего чертить на распечатках не надо. ну а дальше - точная юстировка с обеих сторон по максимуму уровня сигнала и максимуму CCQ.

[slv700]

34 минуты назад, nkusnetsov сказал:

сейчас припрётся slv700 и начнёт топить за самонаводящуюся по[д]зорную трубу от cambium.

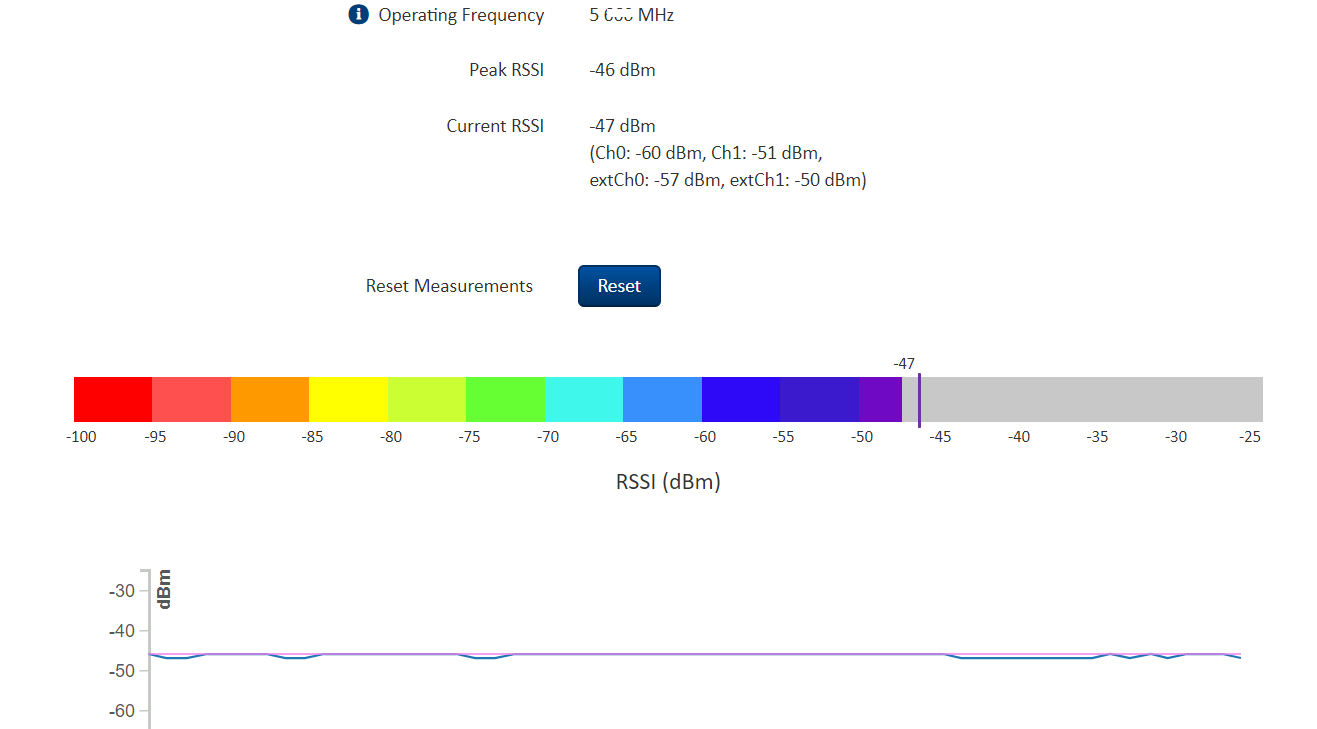

У Камбиум есть фича - показ графика и текущих значений RSSI по чейнам. Юстировка проводится до получения максимума  RSSI.

Собственно мгновенный  текущий уровень RSSI можно смотреть  на любом оборудовании. По нему можно и нужно юстировать антенны. График RSSI просто удобней.

Что касается самонаводящей "трубы" , то таки такая есть у Cambium для PTP670.  Называется Quick Deploy POSITIONER QD-25 .  Стоит очень дорого, но применяется там где нужна автоматическая юстировка.

[fanger]

1 час назад, LostSoul сказал:

распечатка google maps , транспортир и навыки ориентирования на местности.



ставим точку-пункт где стоим мы , проводим линию азимута до "точки в 40км" из пункта, где стоим мы.

определяем по карте все хорошо обозначаемые на местности , лежающие на азимуте вблизи от нас.

например "труба завода А" , угол церкви Б ,  геодезическая вышка В и.т.п.

и легко настраиваемся по ним с высокой точностью.



Это был вопрос, наполненный иронией и сарказмом, на него не нужно было отвечать.

[x-rayd]

Вопрос был в другом, при каких настройках микротика, например частот и модуляции вы юстируйте антенны?

[x-rayd]

Кто нибудь пробовал например RSSIBeeper для юстировки?
https://wiki.mikrotik.com/wiki/RSSIBeeper

[Корпич]

В 19.08.2019 в 15:23, x-rayd сказал:

Мы выставляем  N 20 МГц, затем снимаем все галочки от МCS0 до МCS7 и ставим МCS8 до МCS15 MIMO уменьшаем мощность на обоих точках.

Оставляю только MSC 0, телефоном подключаюсь к точке (иногда использую Hap mini с повербанком и два Poe инжектора для проброса питания). Наведение по минимуму сигнала. То есть поворачиваю влево до падения сигнала на уровень -80, метка отверткой на хомуте и опоре, затем вправо до такого же уровня метка на опоре по метке на хомуте правильное направление ровно по средине между метками.

[adsl]

На андроиде есть приложен wifi Френел. Точки выставите, включите геолокацию, есть функция AR используя камеру можно наблюдать на дисплее выставленные точки. Это для грубого определения, потом на минимальной мощности и низшей зажатой модуляции.

[Saab95]

Наводить антенны нужно на фиксированной канальной скорости, обычно самой минимальной, а так же минимально возможной мощности. Как выше правильно написали, надо найти центр антенн, а не первое значение, когда сигнал станет высоким. И уже после проводить тесты и увеличивать мощность.



Кроме всего не забывайте, что на разных частотах диаграммы антенны изменяется, поэтому после наведения следует проверить еще несколько разнесенных частот. И на некоторых антеннах и устройствах, например DISC5, на низких частотах вида 5000 или там 5100 уже наблюдается перекос по каналам, и это нужно знать.

[chetkiyparen]

В 20.08.2019 в 10:36, fanger сказал:

Это был вопрос, наполненный иронией и сарказмом, на него не нужно было отвечать.

это был вопрос диванного эксперта! Строили линк 43км, использовали бинокль в 8*50, купленный еще в медиамаркете около 6 килорублей! При хорошей стабилизации и идеальной видимости без дымок и туманов с помощью бинокля увидели нужную нам трубу котельной

[Корпич]

В 21.08.2019 в 14:33, x-rayd сказал:

Кто нибудь пробовал например RSSIBeeper для юстировки?

Он сейчас встроен в ROS кнопка Align, там вроде даже пищать может другое устройство по МАС, но на русскоязычных форумах не встречал описания работы.

[sbyshek]

Больше  20 км линки не строили, но делаем упрощенно:
= сначала строим линк на карте, устанавливаем возможно видимые ориентиры (вдоль всей линии),

   причем как в сторону второй точки, так и в противоположную сторону, угол наклона
= на месте установки применяем бинокль (туда и обратно). устанавливаем ведущую станцию
(( обычно часа хватает попасть на крышу, закрепить штангу с комплектом и прокинуть кабель до 50 м))
= на второй точке ориентируемся уже по скану ( по уровню, CCQ  = скорость уже считаем производной

   - сколь выпадет, столь и будет).(( по времени примерно также))

= с  выдвижением в точки установки и организацией доступа ( например на АЗС) уходит около 4 часов.

    Тонкости с настройками - уже дистанционно.



[Saab95]

А повторно на антенну БС уже не возвращаетесь, что бы подкорректировать ее положение на абонента?
