микро муфта

[avest]

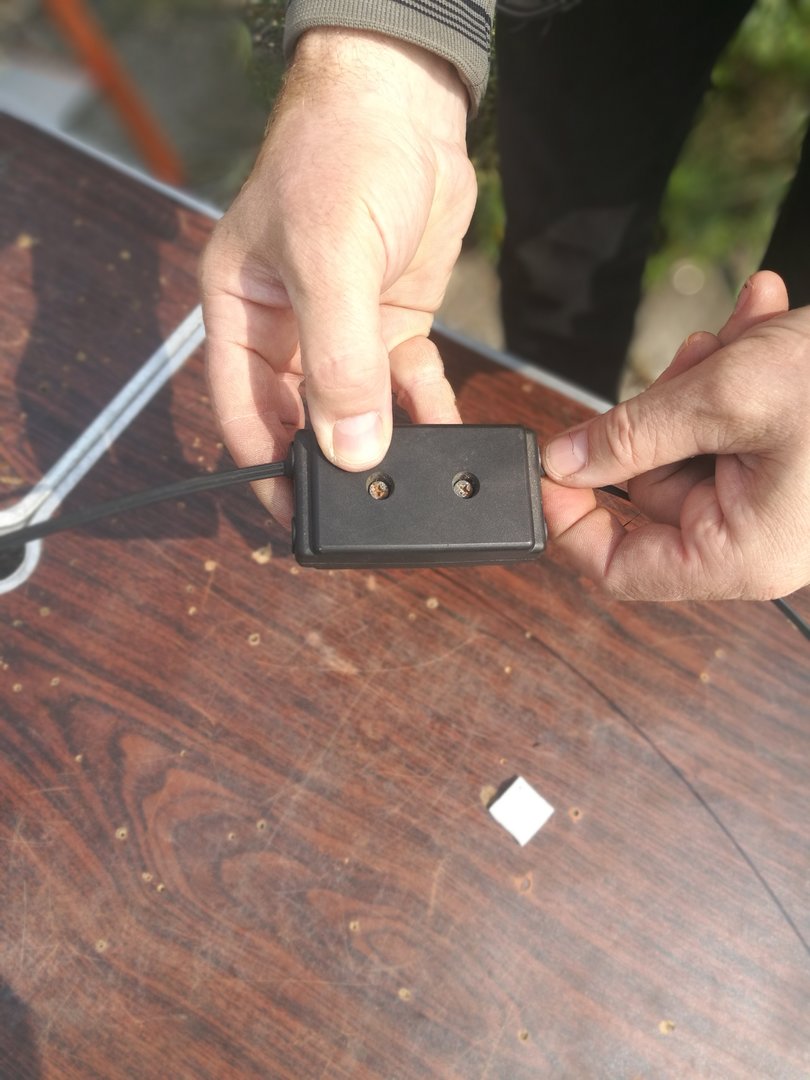

Господа , получилась хорошая микро муфта для оптического дроп кабеля одно волокно ,из планаровского изолятора земли ,  http://www.planarchel.ru/Products/Accessories/Isolators/image_planar_isolators.png/view

  она даже может висеть на пролете ,и главное дешево .



рекомендую

[imagic]

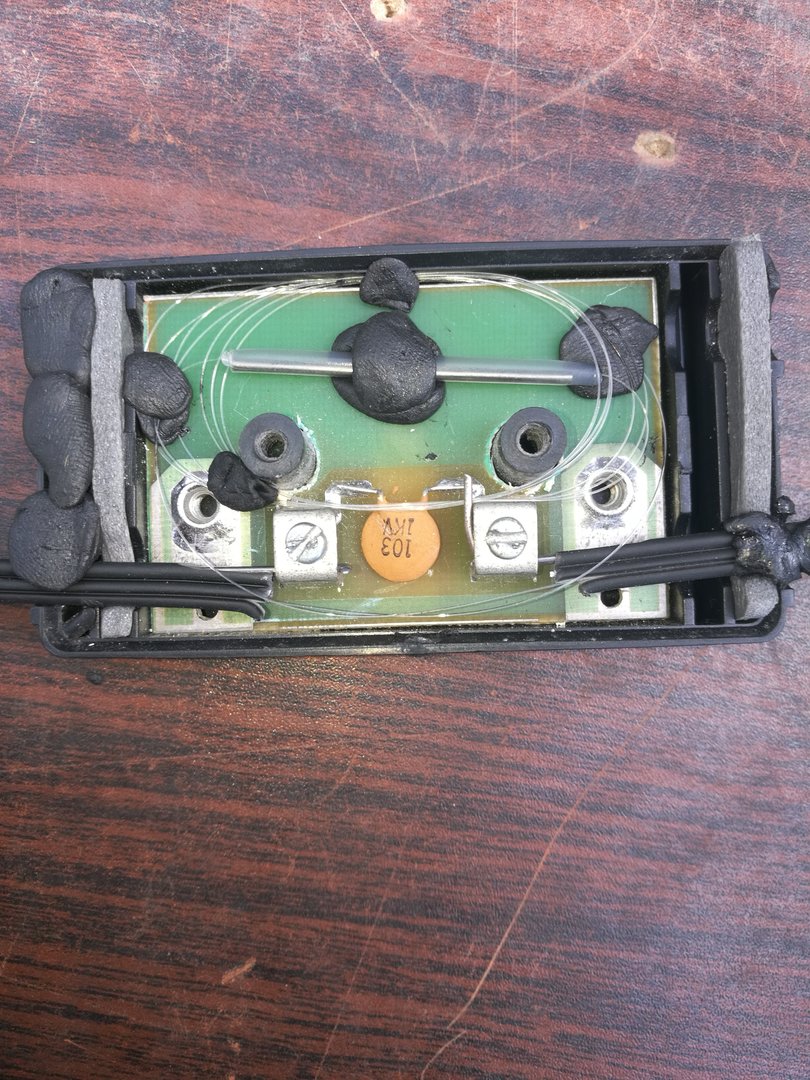

Волокно смотано в кольцо с малым радиусом изгиба, будет высокое затухание (хотя тут, скорее всего, не критично).

Для соединения 1 волоконного дроп кабеля нужно:

1. Сварочник, умеющий сваривать дроп и 3-мм кабель (все современные умеют);

2. Специальные КДЗС для дроп кабеля, позволяющие насадить их на внешнюю оболочку;

3. Одноволоконные муфты для дроп и 3-мм кабеля.



Всё дешёвое (кроме сварочника, конечно).

[avest]

1 час назад, imagic сказал:

Волокно смотано в кольцо с малым радиусом изгиба, будет высокое затухание

Все изгибы не превышают рекомендованных .  У меня вставка 30м  на таких муфтах  ,то есть их две на отводе  и никаких проблем с оптическими уровнями .

Даем Pon  , так вот 1550 сразу бы показала ,что что то не так .

Списывался с инженером планара ,ему понравилось , буду просить ,что бы доработали изолятор под муфту .



[ALEX_SE]

А в чем прелесть перед такими?

https://shop.nag.ru/catalog/02083.Mufty/07141.Mehanicheskaya-germetizatsiya/17438.SNR-FOSC-04

250р и все уже сделано. против 350р и необходимость извращений с герметизацией.

[avest]

8 минут назад, ALEX_SE сказал:

против 350р

Где вы увидели такую цену ? ему цена максимум 150р в железном исполнении ( пластмассовый дешевле ) По вашей ссылке размеры муфты Габаритные размеры, мм     179 х 72 х 26  ,то есть она в три раза больше и висеть на пролете ,она точно не будет , а изолятор висит . С герметизацией никаких извращений . Вы не забывайте ,что  речь идет ,об изоляторе приспособленном под муфту . Поэтому сравнение незаконченного устройства некорректны . Тем более ,что я никому не навязываю свой опыт , я попробовал и мне понравилось .

[ALEX_SE]

5 minutes ago, avest said:

Где вы увидели такую цену ?

По Вашей же ссылке и увидел.



Для пролетов ссылку дали выше. Да и никто не отменял термоусадку. В любом случае квадратная коробочка на тонком дропе в середине пролета не есть гуд.

[avest]

4 минуты назад, ALEX_SE сказал:

коробочка на тонком дропе в середине пролета не есть гуд.

Может быть ,но тем не менее  она весит , а то ,что показали выше , не понятно куда в этом случае деётся проволока подвеса ?? ,в этот пластик  муфты она точно не встанет , там ее и крепить то негде ,запускать проволоку поверх пластика ? не думаю что это удачная конструкция  для всепогодной эксплуатации . Сварить и где то положить ,что бы не трогать  может быть .

[ALEX_SE]

никуда не встанет это соединитель для кабеля без выносного элемента.

Хотя в случае с проволочкой её можно закрепить снаружи при помощи обжимной гильзы типа ГМЛ например

[avest]

4 минуты назад, ALEX_SE сказал:

никуда не встанет это соединитель для кабеля без выносного элемента.

Если вы внимательно посмотрели ,в моем случае используется дроп на подвесе в виде проволоки .



6 минут назад, ALEX_SE сказал:

обжимной гильзы типа ГМЛ например

То есть  соединять поверх гильзы ,положить и не трогать .

[ALEX_SE]

почему положить?

Пусть себе висит.

[avest]

1 минуту назад, ALEX_SE сказал:

Пусть себе висит

Не думаю ,что оно долго провесит .

[ALEX_SE]

Дроп соединяете вышеуказанной муфтой или вообще КДЗС+термоусадка. Внешний силовой элемент скручиваете между собой и обжимаете гильзой ГМЛ или просто спаиваете (если металл).

[avest]

10 минут назад, ALEX_SE сказал:

Внешний силовой элемент скручиваете между собой и обжимаете гильзой ГМЛ или просто спаиваете (если металл).

Я не уверен ,что вы сами это делали с дроп кабелем на проволоке  , тем более скручивали или спаивали (сталюгу ) , если у вас есть реальный опыт ,пишите о своем опыте .

[sherwood]

Используем примерно такие же (но не разборные и по меньше) - https://ru.aliexpress.com/item/32715916209.html Силовой элемент скручиваем. Очень не большая конструкция, висит на силовом элементе. Как бы лучше не придумаешь. Дёшево, не надо заморачиваться с герметизацией. Очень помогает при обрывах дроп кабелей. Ему бы еще с боку маленькую площадку для крепления силового элемента под винты, цены бы ему не было, скручивать силовой элемент не эстетично.

[Andrei]

18 минут назад, sherwood сказал:

Используем примерно такие же (но не разборные и по меньше) - https://ru.aliexpress.com/item/32715916209.html

А запас волокна куда укладываете?

[ALEX_SE]

2 hours ago, avest said:

Я не уверен ,что вы сами это делали с дроп кабелем на проволоке

Делал и с медью и с дропом. Несколько витков и дальше обжимается пресс-клещами обычной гильзой электротехнической типа ГМЛ.

[sherwood]

1 час назад, Andrei сказал:

А запас волокна куда укладываете?

Какой запас? Варится в стык и под КДЗС. Потом в бокс ссылка выше. Тема уже была:





Это если пачкорд приваривать. Если обрыв, то рядом проволока как несущий элемент.

[Andrei]

25 минут назад, sherwood сказал:

Какой запас? Варится в стык и под КДЗС.

Видимо у меня слишком древний сварочник. Из КДЗС все равно голое волокно будет торчать на несколько сантиметров, иначе у меня не сварить.

[sherwood]

1 час назад, Andrei сказал:

Видимо у меня слишком древний сварочник.

Тогда да, если аппарат не предназначен под дроп кабель (у меня тоже не совсем то что нужно, но приспособился, спасибо челу с этого форума), то "беда". Зажимы которые прижимают волокно не могут удерживать дроп кабель, если близко его к центрирующей канавки класть (а класть надо иначе из гильзы волокно торчать будет, а нужно что бы гильза на кабель залезла хотяб 4мм), грузы на них кладу и на крышку тоже и варю :).

[Andrei]

3 часа назад, sherwood сказал:

Тема уже была:

Вот эта?
https://forum.nag.ru/index.php?/topic/117053-ispolzovanie-kdzs-dlya-drop-kabelya/&page=1



[sherwood]

Да.

[avest]

Корпус изолятора достаточно герметичен ,сырой резиной заделываем только отверстия под кокс

я его топил в таком виде ,воду не пропускает . Так же пробуем использовать его как розетку , на обычных розетках дроп крепится стяжками https://lanset.ru/rozetka-opticheskaja-abonentskaja-ftth-2sc/  жесткость низкая , в случае с изолятором , проволоку можно жестко зафиксировать внутренним  болтовым  креплением .



[Bachaa]

@avest Что то вы сильно отстали от тренда...   Уже есть нормальные решения, проверенные временем и сообществом на тысячах монтажных случаев. Вы предлагаете какую-то непонятную коробку, которую нужно заделывать сырой резиной. Для чего так все усложнять? Если вы используете сухую бабочку, то лучшего варианта, чем делать стык с готовым патчем на микромуфтах просто не придумать. Если у вас нет "нормально" сварки под эти действия, то это другой вопрос...  Тогда в таком клю.че и надо вести повествование. Но ИМХО в 2019 году уж дешевле купить китайца, который умеет варить такой кабель.  (Я имею ввиду аппарат :)))))))))))))))

[avest]

2 часа назад, Bachaa сказал:

Что то вы сильно отстали от тренда...

Никому ничего не навязываю , поделился своим опытом ,кому то пригодится , а решений кроме этого https://ru.aliexpress.com/item/32715916209.html

без вменяемого, эстетичного, влагозащитного  крепления проволоки подвеса  я не увидел .



[1ceman]

20 часов назад, avest сказал:

без вменяемого, эстетичного, влагозащитного  крепления проволоки подвеса  я не увидел .

И зачем это делать? Эта штука у вас прямо на пролёте висит? Если нет, делайте в нормальную муфту.
