Vlan на Ruby tech ES-2310C

Olejon
 Share

Recommended Posts

Olejon

Olejon

Posted
Posted (edited)

Добрый день

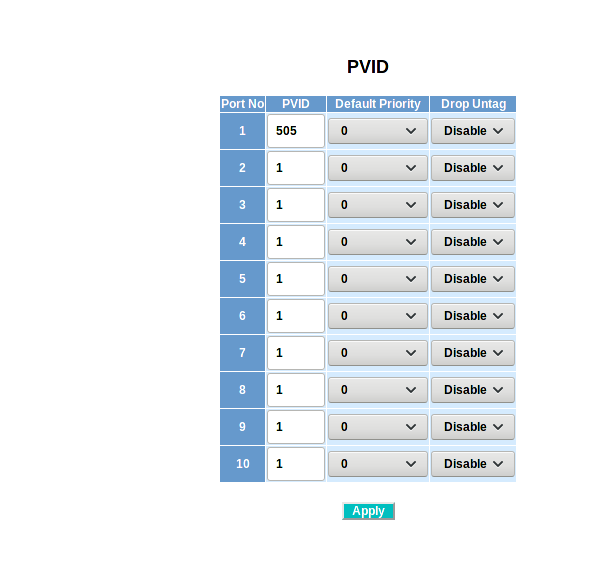

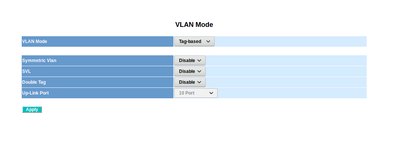

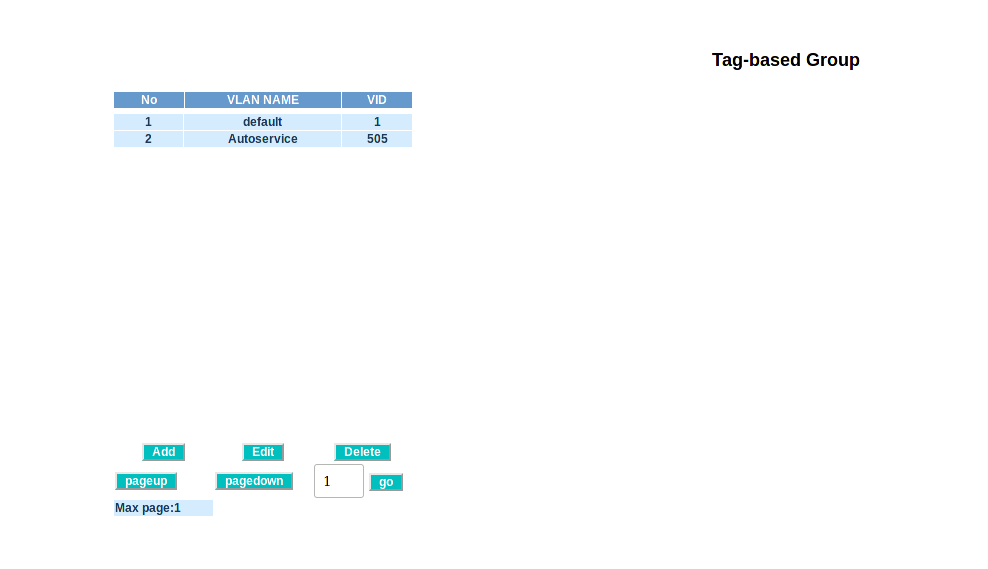

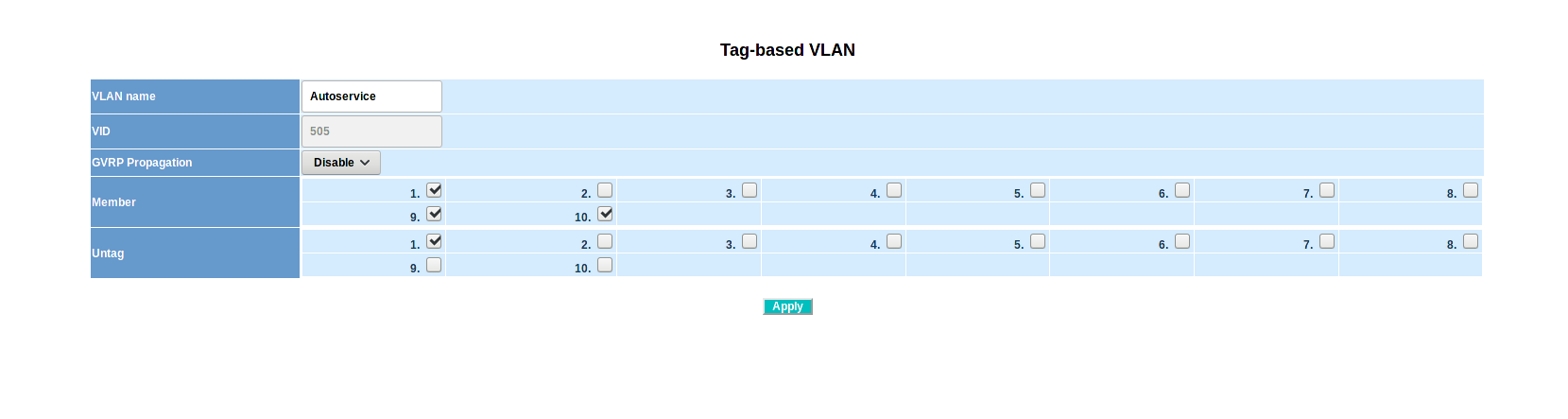

Не могу настроить влан на ES-2310C чтоб через гигабит все транзитом проходило а со своих портов 1-8 вланы добавлял  которые приходят в микротик, все варианты перепробовал, нечего до микротика с него не приходит, может есть у кого скрин настроек, или статья по его настройки  нормальная...

Edited by Olejon
Olejon

Olejon

Posted
  • Author
Posted (edited)

Внезапно запасной (для экспериментов) свитч сдох , точнее как, на ip адрес не отзывается, а так как тупой свитч работает... надо искать консольный кабель, смотреть что там происходит, в сетке ip сканом не обнаружил :-(

Edited by Olejon
Olejon

Olejon

Posted
  • Author
Posted
22 часа назад, Urs_ak сказал:

Ruby любят дохнуть по управлению

дык он вообще лежал месяц на складе ))) потом включил все работало, выключил, а через 2 недели привет... еще кабель найди этот консольный, и точно не я там чего то накрутил, ибо он для экспериментов был и я нечего в конфиг не запоминал, ну он тупо сбрасывается после перезагрузки (

sol

sol

Posted
Posted
В 23.08.2019 в 09:58, Urs_ak сказал:

Ruby любят дохнуть по управлению, помогает перезагрузка

У меня на сети их около сотни. Не дохнут, твари, по управлению.



Консольный кабель у него "нуль-модемный". Скорость 57600.

Простейший кабель можно сделать из трёх проволочек и шести трубочек, закрепив трубочками (снятой изоляцией с жил сетевого кабеля 220в) проволочки от витухи на штырьках разъёма.

Закоротить там чего либо не страшно, ничего не сгорит.



Кабель должен выглядеть так:

2---3

3---2

5---5





taf_321

taf_321

Posted
Posted
5 часов назад, Olejon сказал:

дык он вообще лежал месяц на складе ))) потом включил все работало, выключил, а через 2 недели привет... еще кабель найди этот консольный, и точно не я там чего то накрутил, ибо он для экспериментов был и я нечего в конфиг не запоминал, ну он тупо сбрасывается после перезагрузки (

Литиевую батарейку новую надо поставить. В отличии от обычных коммутаторов, у рубиков настройки хранятся в питающейся от батарейки CMOS-памяти. И по этой же причине для сброса настроек достаточно на время вытащить батарейку.

sol

sol

Posted
Posted
3 часа назад, taf_321 сказал:

Литиевую батарейку новую надо поставить. В отличии от обычных коммутаторов, у рубиков настройки хранятся в питающейся от батарейки CMOS-памяти. И по этой же причине для сброса настроек достаточно на время вытащить батарейку.

Не правда! От батарейки питаются только часы. Настройки хранятся в спец. области флешки.



Для сброса надо загрузиться с снятой перемычкой на плате в debug mode и скинуть настройки.

Olejon

Olejon

Posted
  • Author
Posted (edited)

да да, батарейка не причем! тут проблема в кабеле, из 5 кабелей подошел только один o_0 и тот не мой! щас буду сбрасывать # default





PS ну он сбросился, и теперь админ админ, заходит и тут же выходит из браузера, в консоле все замечательно, аутологоут уже в ручную поставил на 15 минут, а он всеравно в браузере заходит и тут же выходит... что за шняга с ним такая (



pss эксплопером нормально открывается, в хороме и опере не хотел, может у меня бук такой косячный...

Всем спасибо, буду мучить )



PSSS

может мне прошивку обновить, где найти? что то все ссылки мертвые (

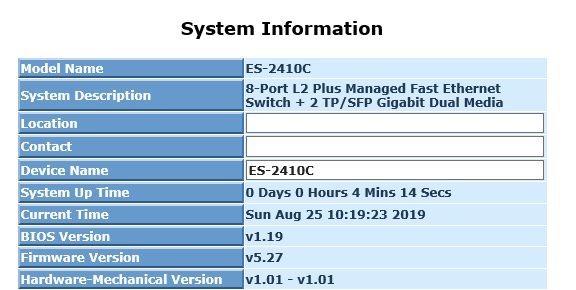

ES-2410C






Edited by Olejon
sol

sol

Posted
Posted

У вас последние версии прошивки и БИОСа.

Апгрейдить не нужно.





И да, начали за ES-2310C, а закончили ES-2410C

Olejon

Olejon

Posted
  • Author
Posted
6 часов назад, sol сказал:

И да, начали за ES-2310C, а закончили ES-2410C

Да я не знал в начале какой именно, он же не отзывался :-)

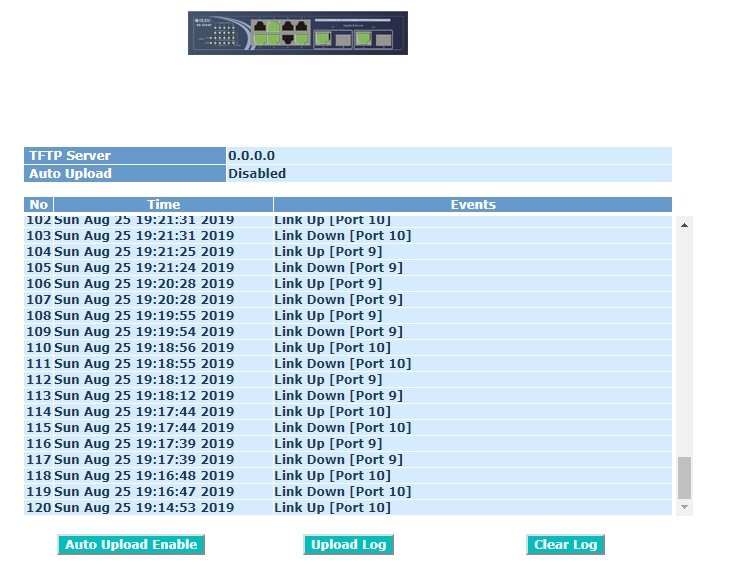

кстати раз пошла такая пьянка.... насчет ES-2310C - стоит, работает месяцами, но тут залез я в логи... и вот такая беда...

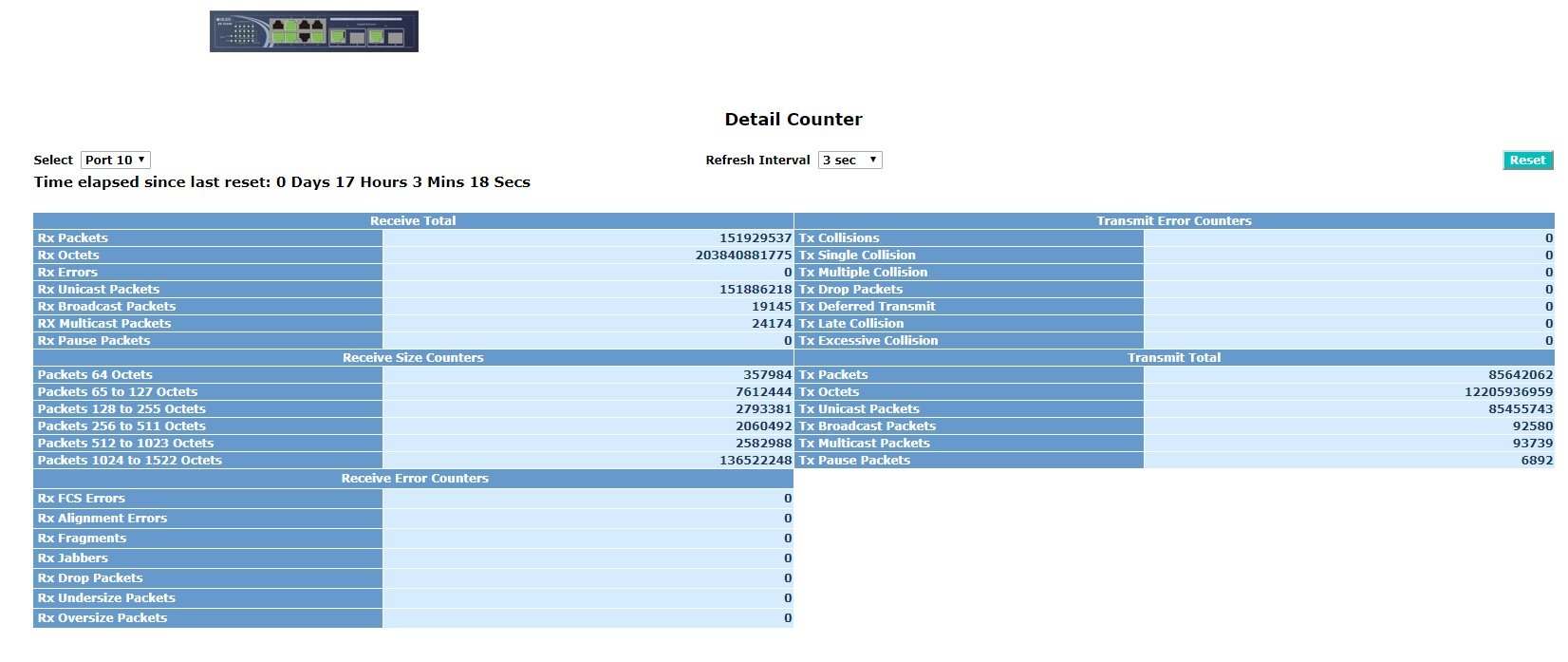

оба порта гигабит, ошибок  нет, ну пауза и биг пакет не в счет... с обоих концов тупые пятипортовые гиггабитные свитчи, скорость гигабит, авто определение менял на ручной гигабит, хватает минут на пять и по новой... не обращать внимания?




Olejon

Olejon

Posted
  • Author
Posted
7 часов назад, sol сказал:

Апгрейдить не нужно.

Большое вам спасибо, все заработало как я хотел по вашей схеме, вот вроде и просто, а не получалось у меня, включал всякие метро и тд :-)

sol

sol

Posted
Posted

По поводу флапа портов:

1. Осмотрите коммутатор на предмет беременности конденсаторов

2. Посмотрите на ошибки на флапающих портах. Если таковые есть - смотрите физику.



Olejon

Olejon

Posted
  • Author
Posted
53 минуты назад, sol сказал:

По поводу флапа портов:

Спасибо за ответы, ошибок нет, кондеры вроде все нормальные, но это как бы не показатель, надо выпаивать да мерить, он кстати по гигабитной витухе и питается, 48V может в этом причина :-)

ладно, пока работает, пусть работает, умрет поменяю на запасной.

Тут возник другой вопрос, по поводу влан, по вашей схеме работает, но через магистральные порты чужие вланы не проходят только его замешиваются, мне бы в идеале чтоб он и свои вланы с 1-8 порта добавлял и с других коммутаторов пропускал...


sol

sol

Posted
Posted
50 минут назад, Olejon сказал:

он кстати по гигабитной витухе и питается, 48V может в этом причина :-)

Вот с этого момента поподробнее.

51 минуту назад, Olejon сказал:

Тут возник другой вопрос, по поводу влан, по вашей схеме работает, но через магистральные порты чужие вланы не проходят только его замешиваются, мне бы в идеале чтоб он и свои вланы с 1-8 порта добавлял и с других коммутаторов пропускал...

Насколько я понимаю, так сделать нельзя. Или явно создавайте "чужие" виланы на свичке или он их не пропустит. Всего можно сделать 256 vlan.



1 час назад, Olejon сказал:

кондеры вроде все нормальные, но это как бы не показатель, надо выпаивать да мерить,

Учитывая стоимость конденсатора, надо выпаивать и МЕНЯТЬ. Мерить очень дорого.

Urs_ak

Urs_ak

Posted
Posted
В 24.08.2019 в 11:46, sol сказал:

У меня на сети их около сотни. Не дохнут, твари, по управлению.

А какая у вас firmware на ES-2310C ?

Olejon

Olejon

Posted
  • Author
Posted
1 час назад, sol сказал:

А последняя. 3.15

о, у меня на ES-2310C

 BIOS Version v1.08
 Firmware Version v2.78



где её найти, как прошить? ) sfp работать будут?



15 часов назад, sol сказал:

Насколько я понимаю, так сделать нельзя. Или явно создавайте "чужие" виланы на свичке или он их не пропустит. Всего можно сделать 256 vlan.

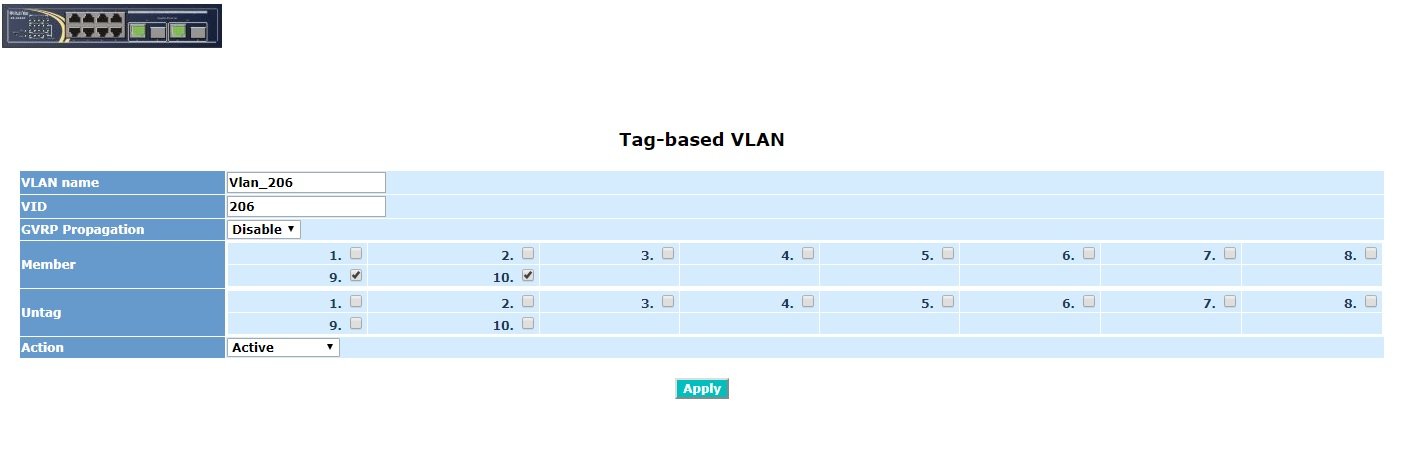

все вланы какие через него проходить должны транзитом, надо прописать вот так?


sol

sol

Posted
Posted

Прошивка в аттаче.

SFP к типу SFP не чувствителен.



7 часов назад, Olejon сказал:

все вланы какие через него проходить должны транзитом, надо прописать вот так?

Ну, если они должны пройти от из 9-го в 10-ц порт, то да.



ruby_es2310c_v3.15.img

Olejon

Olejon

Posted
  • Author
Posted
1 час назад, sol сказал:

ruby_es2310c_v3.15.img

После прошивки настроки на месте будут, или там ресет после прошивки?

sol

sol

Posted
Posted

После прошивки настройки ДОЛЖНЫ быть на месте. Но, без гарантий. При определённом сочетании фактором свич сбрасывается.



Первая загрузки после перешивки будет немного более длинной из за конвертации конфига.

  • 2 years later...
Olejon

Olejon

Posted
  • Author
Posted (edited)
В 26.08.2019 в 23:09, sol сказал:

Прошивка в аттаче.

Добрый день\ночь



а есть новая прошивка на это?

работает неделю, потом перестаёт пропускать через новые маки или хз чего, если отключится то не подключается, заходишь в MAC Maintenance, делаешь любое действие и работает несколько часов и по новой и так пока не ребутнешь.

Model Name ES-2410C
System Description 8-Port L2 Plus Managed Fast Ethernet Switch + 2 TP/SFP Gigabit Dual Media
Location
Contact
Device Name
System Up Time 0 Days 3 Hours 12 Mins 21 Secs
Current Time Mon Dec 06 17:57:15 2021
BIOS Version v1.19
Firmware Version v5.27
Hardware-Mechanical Version v1.01 - v1.01
Serial Number 042601501214
Host IP Address 192.168.55.236
Host MAC Address
Device Port UART *1, TP *8, Dual-Media(TP/SFP) *2
RAM Size 32 M
Flash Size 4 M
CPU Load 3 %
Edited by Olejon
Olejon

Olejon

Posted
  • Author
Posted
В 06.12.2021 в 19:02, sol сказал:

Новее нет.

Спасибо за быстрый ответ, может тогда ее откатить на более позднею? что с ним может происходить... в логах абсолютно чисто.

sol

sol

Posted
Posted
-rwxr-xr-x 1 nobody nobody   61612 дек 19  2013 bios_v1.19.bin
-rwxr-xr-x 1 nobody nobody   26624 дек 19  2013 ES2410_CLI_up_bios_tehn_upgrade_FW-1.doc
-rwxr-xr-x 1 nobody nobody    1461 дек 19  2013 ReleaseNote-ES-2410_V1.60~V5.27-1.txt
-rwxr-xr-x 1 nobody nobody    1001 дек 19  2013 ReleaseNotes.txt
-rwxr-xr-x 1 nobody nobody 1709284 дек 19  2013 ruby_es2410c_v1.17.img
-rwxr-xr-x 1 nobody nobody 1782355 дек 19  2013 ruby_es2410c_v1.35.img
-rwxr-xr-x 1 nobody nobody 1831036 дек 19  2013 ruby_es2410c_v1.48.img
-rwxr-xr-x 1 nobody nobody 1893016 дек 19  2013 ruby_es2410c_v1.60.img
-rwxr-xr-x 1 nobody nobody 2548256 дек 19  2013 ruby_es2410c_v5.27.img

У меня только такое есть.

Но, думаю, что дело в надувшихся конденсаторах.
