Не могу зайти в режим Boot

Камера Dahua HFW2320R-ZS-IRE6 в сети не видна, программой Конфиг тул не определяется.

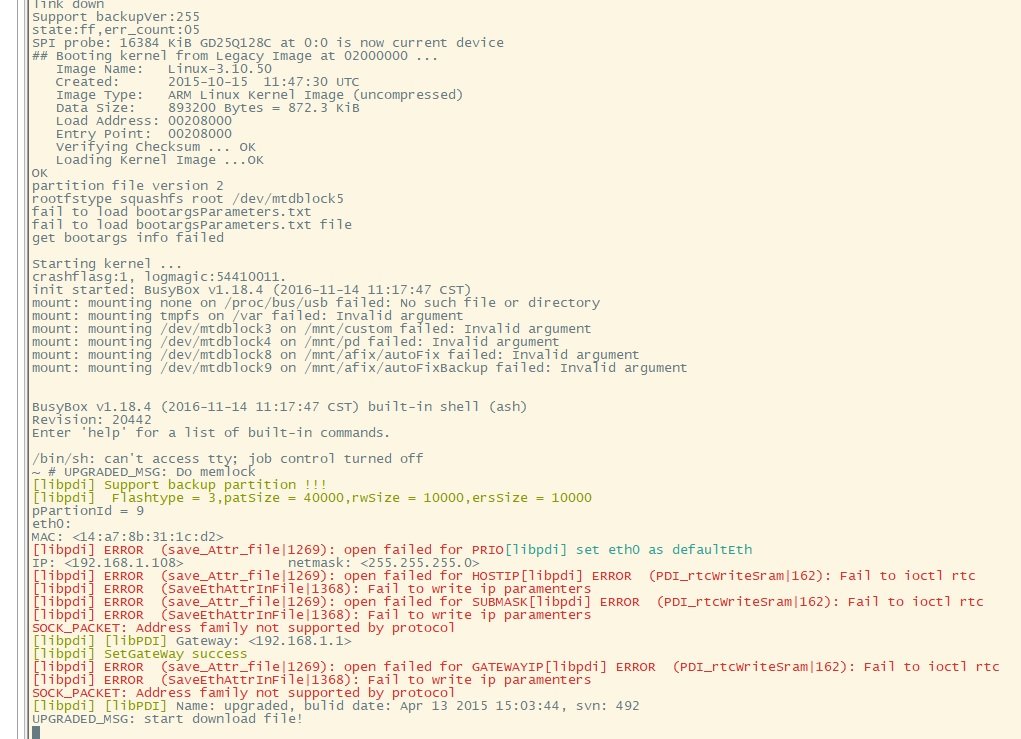

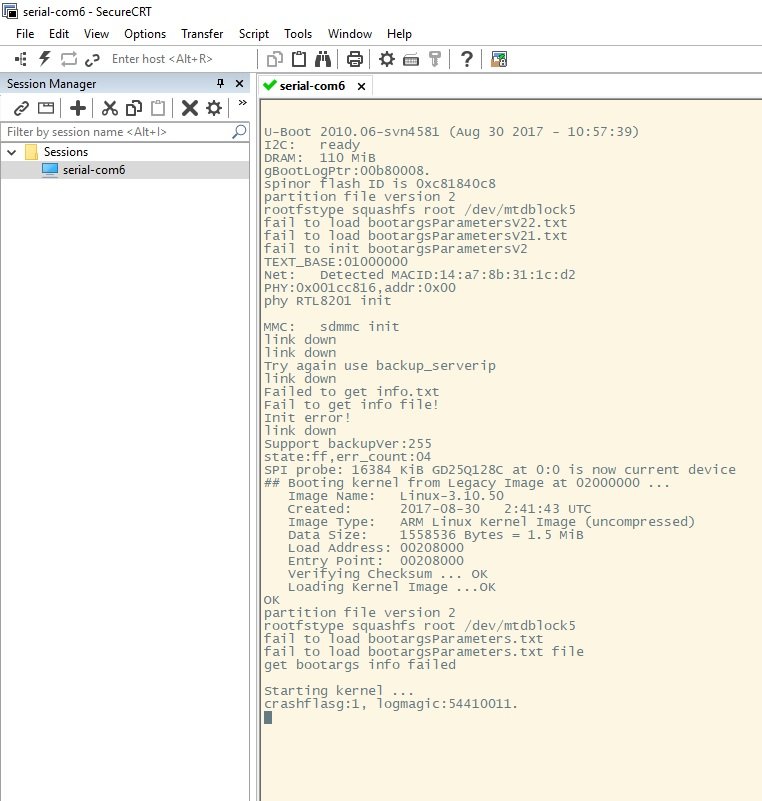

При подключении через UART использую программу SecureCRT. Информацию с флэш памяти получаю. При нажатии " * " должен попасть в DHBOOT
но этого не происходит. Какие мысли могут быть по этому поводу? Как попасть в BOOT?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

UART в одну сторону работает или несогласование уровней. Посмотрите на предмет нераспаянных резисторов на плате, попробуйте RX подать через резистор 470 ом - иногда помогает.

Тестер в режиме прозвонки диодов с плюсовым щупом на GND и минусовым на RX должен показывать внутренний защитный диод в SoC на RX входе.

UPD Для работы с UART использую Putty.

Изменено пользователем DAF

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

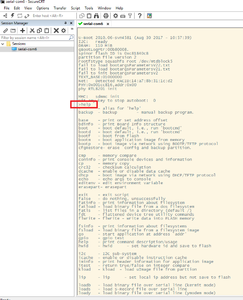

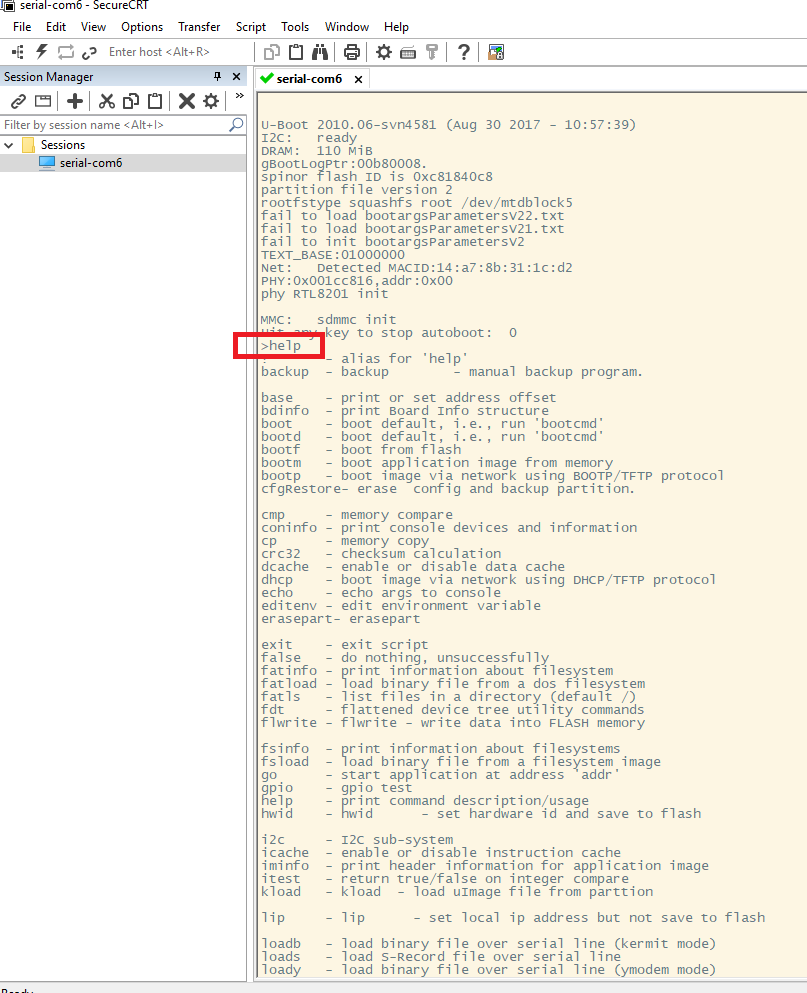

Проверил на предмет не распаянных элементов - всё на месте. Что касается работы в одну сторону, тоже сомнительно. Если при включении сразу нажать * то в BOOT не переходит но даёт возможность ввода команд, например  help . Напряжения на RX, TX - 3V и 3.35V правда не знаю на каком какое, использую родную Дахуовскую приблуду без опознавательных знаков. Поправка RX - 3v   TX - 3,35


Изменено пользователем Vitalii61
Дополнение
