Уважаемые коллеги, прошу помочь разобраться в вопросе.



Старая АТС подключена к PSTN потоком Е1.

Поставлена задача мигрировать в VoIP.

Есть CISCO 2811, 256D, PVDM16.

Мысли следующие: купить еще памяти 512 и модуль VWIC2-2MFT-T1/E1

и включить ее в разрыв между PTSN и старой АТС.
И постепенно переводить абонентов на VoIP.


Логика маршрутизации такая: прилетел в циску вызов из города на номер 1234567.
Если этот номер еще на строй АТС, то отправляем в эту АТС,

если уже переведен на VoIP, то отправляем на IP-адрес абонента.
С исходящей связью примерно так же.

Нагуглил, что это наверное возможно решить с помощью диалпиров.
Но вот осилит ли эта циска диалпиры на 100 абонентов?
И возможно ли сделать регистрацю этих абонентов на ней?
С кол менеджерами не охото связываться.

PS: по апгрейду циски не указал дополнительных PVDM, поскольку все работает в 711м кодеке.
Или все же надо? Вопрос копеечный, но тоже хотелось бы понять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

стара циско не помню на данные модели вроде до 50 абонентов не боле. Диалпиров не местных может и больше вынесет.

Если PVDM16 то каналов токо 16 из E1. В разрыв потока два E1 достаточно PVDM64 обслужить 60 каналов.

На CUBE 2911 пытался в своё время разрыв потока замутить сразу не получилось запустить (CVOICE тогда не отученный был) упростил сторонним вариантом.

Изменено пользователем pashashtepa

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 minutes ago, pashashtepa said:

стара циско не помню на данные модели вроде до 50 абонентов не боле. Диалпиров не местных может и больше вынесет.

Если PVDM16 то каналов токо 16 из E1. В разрыв потока два E1 достаточно PVDM64 обслужить 60 каналов.

Так вроде  PVDM нужны для перекодировки кодеков. Тут же, приняли 711 и его же отправили.
И один поток Е1 в разрыв - зачем PVDM64 - там максимум 30 каналов получается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Разрыв потока предполагает два потока Е1 чтобы прозрачно для АТСы было.





картинка модернизации старой атсы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 minutes ago, pashashtepa said:

Разрыв потока предполагает два потока Е1 чтобы прозрачно для АТСы было.



Так понятно, что 2 потока Е1. Соединений то максимум 30.


Как-то тестировали коммутатор потоков Астарта iBase.

Там было что-то подобное - маршутизация по номерам по разным потокам Е1, но только без IP.

И АТС было без разницы, что и куда между ней и PSTN коммутируют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут рисовать надо. Это как посмотреть с городом тридцать, но ведь твои IPшные абоненты могут город иметь а могут и на прямую со старой АТС разговаривать тогда более чем тридцать по логике.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6 minutes ago, pashashtepa said:

Тут рисовать надо. Это как посмотреть с городом тридцать, но ведь твои IPшные абоненты могут город иметь а могут и на прямую со старой АТС разговаривать тогда более чем тридцать по логике.

Со старой АТС практически не будет. Это больше для подстраховки.
И на город поток Е1 загружен процентов на 60.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну 2811 не потянет сто абонентов тут что думаешь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Just now, pashashtepa said:

ну 2811 не потянет сто абонентов тут что думаешь.

Потому и прошу совета. Регистраций около 100. Одновременных вызовов в максимуме 20

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

тут к сожалению докучи решений могёт быть. Скоко кило денег? Госконтора? Коммерсы? На учёбу 37 тыщ незазорно конторе на учёбу потратить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 minutes ago, pashashtepa said:

тут к сожалению докучи решений могёт быть. Скоко кило денег? Госконтора? Коммерсы? На учёбу 37 тыщ незазорно конторе на учёбу потратить.

Нищеброды...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сам в госах сижу нам протей пророчать Cucm, Hipath, Panas отучен, но выбрал бы Астер



Сходи к энтузиастам за свои кровные, обогатишься знаниями связями.

до 1 августа дешевле можно записаться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 minutes ago, pashashtepa said:

Сам в госах сижу нам протей пророчать Cucm, Hipath, Panas отучен, но выбрал бы Астер

Астер есть. На нем какие-то абоненты крутятся. Встал вопрос с переездом узла.
Лежит циска без дела. Отсюда мысль. На новое место поставить циску.
Сначала на нее постепенно перевести воайпишных, потом аналоговых.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну дочитай. видишь IP уже есть знаний понимания пока нет всё в деньги упирается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

13 minutes ago, pashashtepa said:

ну дочитай. видишь IP уже есть знаний понимания пока нет всё в деньги упирается.

Не только деньги, но и время.
Хотелось бы коллегиального мнения: типа на 2811 - 100 сип регистраций и диалпиров для них реально, сам тыщу раз так делал.
Тогда бы завтра побежали делать.
Или наеборот: жесткое ограничение столько-то регистраций, столько-то диалпиров, и никак это не побороть.
Тогда побежали бы искать другое решение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1. Кодеков мало. Даже "проброшенный прозрачно" один разговор сожрёт два кодека. Для полноценной работы 2-х потоков нужно 60 кодеков.

2. Диалпиров она "потянет" хоть три сотни. У меня сейчас 2651 с сотней имеется. И загрузка проца на ней 10%. Шлюзует один поток в IP.

3. Регистратором она тоже может быть. Кол-во регистраций на нагрузку заметным образом не влияет.

4. Памяти желательно добить, чтобы не страдать при выборе софта с нужным фичсетом.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

8 hours ago, sol said:

1. Кодеков мало. Даже "проброшенный прозрачно" один разговор сожрёт два кодека. Для полноценной работы 2-х потоков нужно 60 кодеков.

2. Диалпиров она "потянет" хоть три сотни. У меня сейчас 2651 с сотней имеется. И загрузка проца на ней 10%. Шлюзует один поток в IP.

3. Регистратором она тоже может быть. Кол-во регистраций на нагрузку заметным образом не влияет.

4. Памяти желательно добить, чтобы не страдать при выборе софта с нужным фичсетом.



Благодарю за развернутый ответ.

Сбивает с толку только вот такая информация (Таблица 1, Стр.8), что 2811 поддерживает 36 абонентов.
Или это имеется в виду 36 одновременных вызовов, а регистраций на циске может быть хоть 100.
И чем вызвано это ограничение?

И еще вопрос: модуль  VWIC2-2MFT-T1/E1 умеет в сигнализацию потока Е1?
Или он так же как VWIC-2MFT-T1/E1 работает только через NM-HDV?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

14 часов назад, pitnah сказал:

Старая АТС подключена к PSTN потоком Е1.

Поставлена задача мигрировать в VoIP.



Старые циски нецелесообразно сейчас использовать. Сразу переходите на SIP. Преобразовать E1 в SIP можно, например, при помощи транкового шлюза Элтекс SMG-2.

Изменено пользователем MATPOC

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 minutes ago, MATPOC said:



Старые циски нецелесообразно сейчас использовать. Сразу переходите на SIP. Преобразовать E1 в SIP можно, например, при помощи транкового шлюза Элтекс SMG-2.



Хороший шлюз. Но на 2 потока Е1 цена за 100к. Можно найти аналогичное подешевле.
Но циска есть в наличии.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

19 минут назад, pitnah сказал:

Но циска есть в наличии.

У вас на этой циске есть голосовые модули? Модуль VWIC2-2MFT-T1/E1 - это просто транспорт, который передаёт по E1 какие-то байтики. Для маршрутизации отдельных голосовых вызовов нужны модули кодеков, например, PVDM2-64. В 2011 на opennet было похожее обсуждение: Мат часть по железу VOIP на Cisco 2811

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

30 minutes ago, MATPOC said:

У вас на этой циске есть голосовые модули? Модуль VWIC2-2MFT-T1/E1 - это просто транспорт, который передаёт по E1 какие-то байтики. Для маршрутизации отдельных голосовых вызовов нужны модули кодеков, например, PVDM2-64. В 2011 на opennet было похожее обсуждение: Мат часть по железу VOIP на Cisco 2811

б/у голосовые модули и кодеки можно у НАГа купить за копейки.

За ссылку благодарю. Хотя по кодекам у меня вопросов не было.
Остался лишь вопрос о сотне регистраций и сигнализации в VWIC2-2MFT-T1/E1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

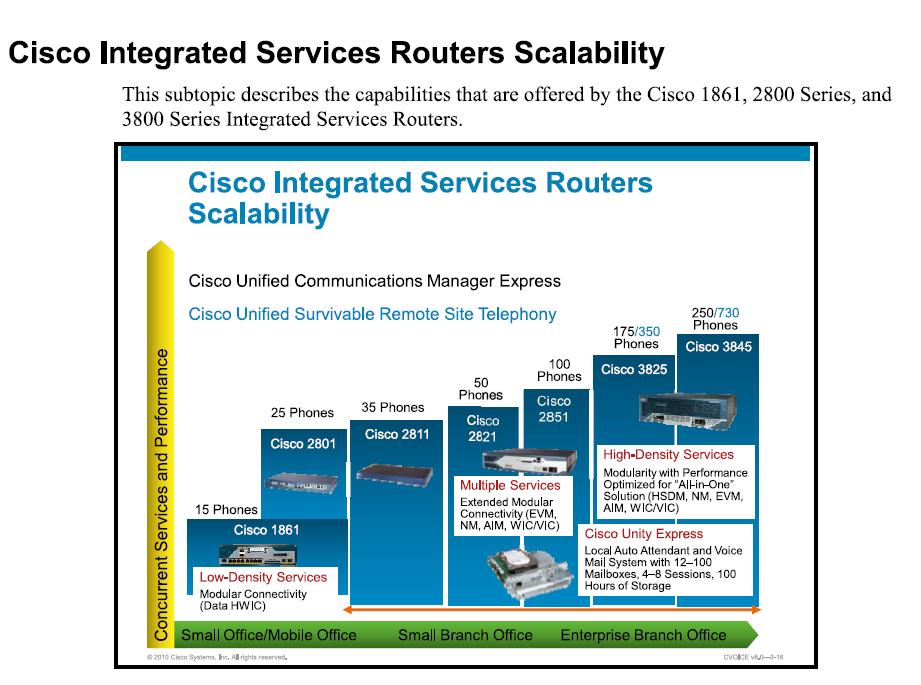

Вот очень лень было искать и что-то объяснять но под рукой оказалось.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 часа назад, pitnah сказал:

Остался лишь вопрос о сотне регистраций

А зачем ??? Поднимаем транк до IP АТС. Нужные номера льем в транк. На АТС, в диалплане, разгребаем кому из абонентов направить вызов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продаёт за копейки, ранее продавал в 3-5 раз меньше от глобального прайс, а щас в десятки раз некоторые позиции.

Значит освобождает склад, предложение интересное конечно, главно чтоб гарантия чуть больше чем две недели была.

Мой случай было накуплено железо на полтора ляма (судя по прайсам щас 150тыщ б/у), и лежали тоже без дела, история 2014г. не позволила развиваться в направлении кошек.

Но приведя доводы была пробита пара раз учёба на эти самые 150тыщ, и железяки теперь в работе.

И транки-SIP без регистрации действительно скоко хошь.

Поскольку с провайдерами у меня другие стыки то по сути железки своё дело делают, а по хорошему бы щас эти железки обновить мой IOS могёт регистрироваться в сети провайдера токо ОДНОго.

У меня CUBE железяки старый IOS, но по идее можно ни через E1 брать номера, а по SIP транкам регистрируясь у НЕСКОЛЬКих провайдеров.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

4 hours ago, pashashtepa said:

Вот очень лень было искать и что-то объяснять но под рукой оказалось.

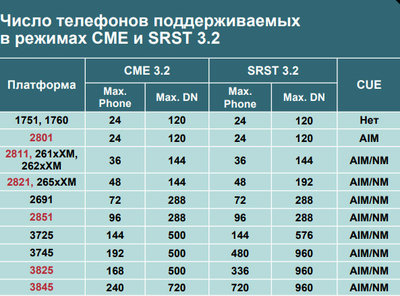

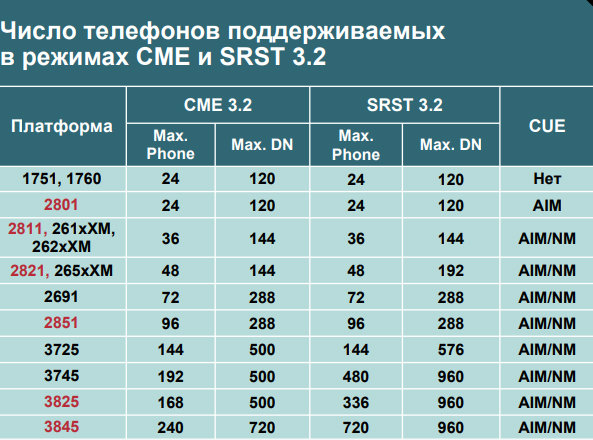

Вот тоже картинка интересная. Может тут фигурируют телефоны циско,

которые по мак адресу регистрируются, получают прошивки, музыки для приветствий и ожиданий,

и кучу еще всякого сервиса. А тут по каждому абоненту (SIP аккаунту) нужно прописать:

номер, IP-адрес, логин, пароль. И может можно как-то решить через эти DN на картинке



По транкам затея интересная.

Но большинство (если не все) клиентских шлюзов требут логин-пароль.





CISCO Voice.jpg



53 minutes ago, Morze said:

А зачем ??? Поднимаем транк до IP АТС. Нужные номера льем в транк. На АТС, в диалплане, разгребаем кому из абонентов направить вызов.

Есть возможность внутри транка выделить логин-пароль?

Большинство абонентов сидят на мелких шлюзах.
