Приемник ONT-F10-116

[korsakik]

Доброго времени.



Лично для меня не  понятная до конца проблема с приемником ONT-F10-116-220-D20-C.



Диагноз - подача сигнала -2.5 и -3.5, измерение проводилось измерителем мощности.

На индикаторе приемника показывает -7.4 или -7.5 не зависимо от входного порта.

Прочистка порта никак не поменяла картину.

outrf -93. Ничего не сканирует.

В глаза бросается отсутствие Voltage 24 (равно 0).



Предыстория:

Валялся 3-5 лет в узле во включенным состоянии, включена оптика. Выход на кокс подключен не был.



Описанные ситуации в паспорте (http://www.pitri-tv.ru/pdf/IRE_Polus/ONTF10_RU.pdf) не дали помощи в устранении проблемы.

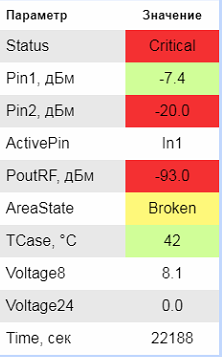

Скриншот с веб морды прилагаю.



Я правильно понимаю что отсутсвтие 24В делает проблему?

[vidis]

Тестер  обычный взять в руки ?

[sky star]

+1

[korsakik]

7 часов назад, vidis сказал:

Тестер  обычный взять в руки ?

Цитата

Диагноз - подача сигнала -2.5 и -3.5, измерение проводилось измерителем мощности.



[sky star]

да померьте блок питания то

[Rublik]

1 час назад, sky star сказал:

да померьте блок питания то

Началось .... )))

[alexaaa]

может еще фотоприемник подгорел

[vidis]

>> Диагноз - подача сигнала -2.5 и -3.5, измерение проводилось измерителем мощности.

Это не диагноз а симптомы.

Пока вы источник питания не приведете в чувство - проводить операцию на сердце не разрешается

Линейный источник питания тестим тестером - не оптическим.

Edited July 9, 2019 by vidis

[korsakik]

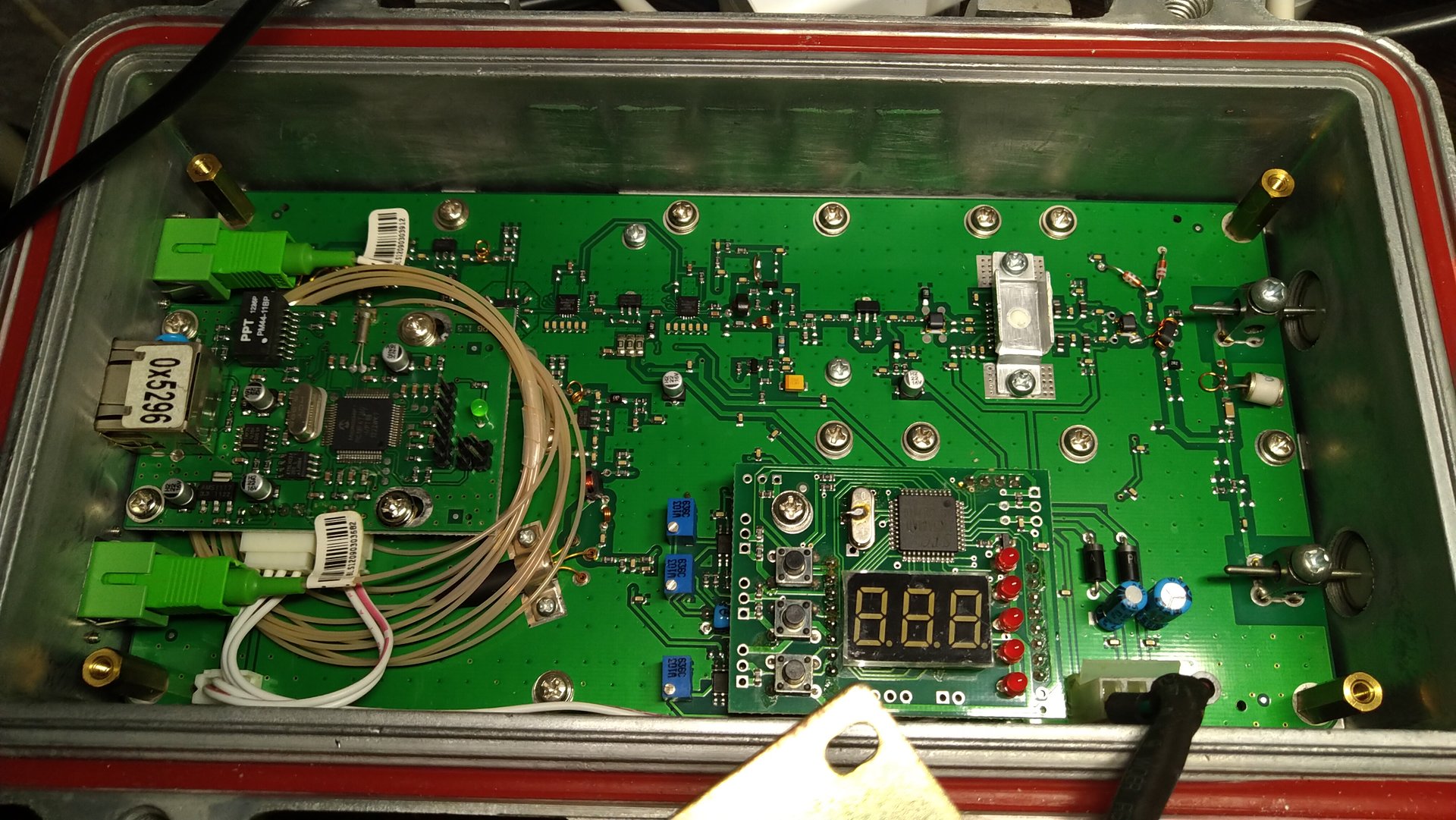

Может кому полезно будет, на стол попало еще несколько приёмников.

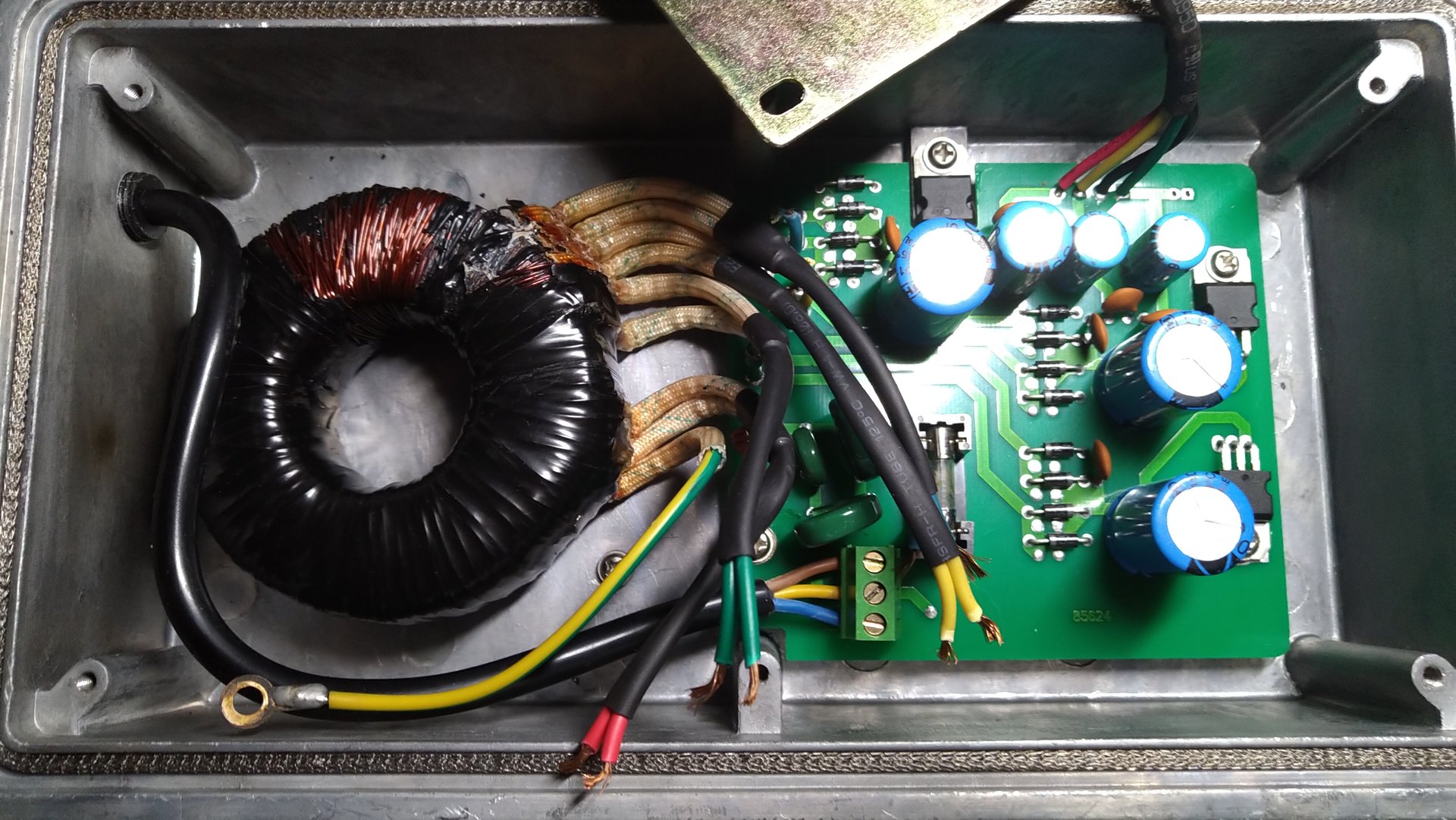

У одного пробитие высоковольтной (220В) обмотки тороидального трансформатора, предохранитель на 10А так же выгорел, обмотка в обрыве, другие низковольтные 8, 12.5, 28В целые.

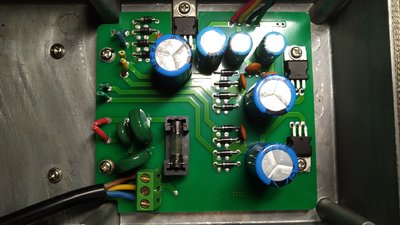

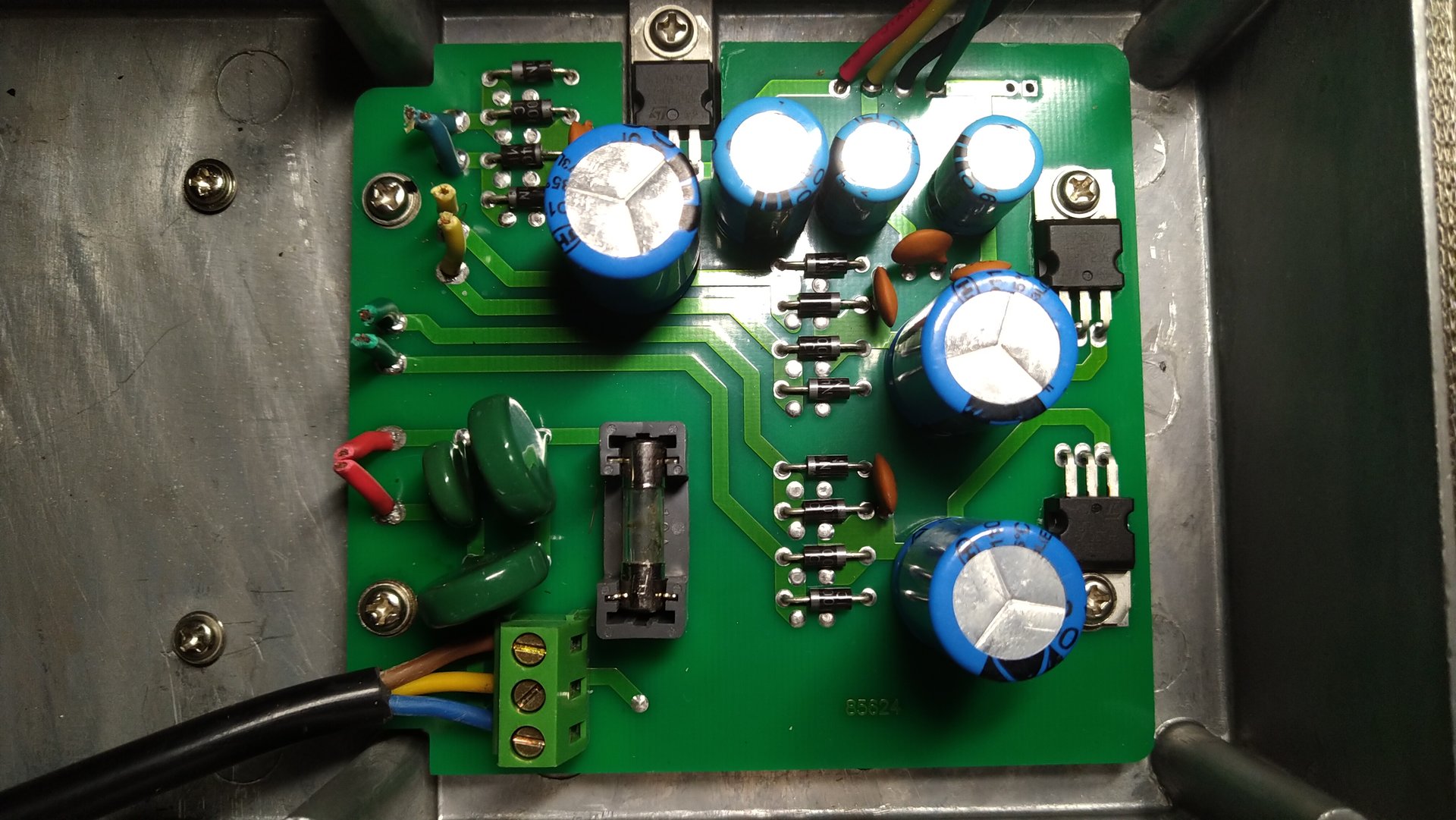

Второй - "взрыв" диода 1N4001 в цепи диодного моста по линии ~28В, обмотка не в обрыве, стабилизатор KA7824 целый.

Третий - пробитие обмотки 220В на трансформаторе.



Остальные не прилагаю, все аналогично.

По всем случаям зашел вариант демонтажа родного БП (трансформатор и плата со стабилизаторами и выпрямителями) и монтажа импульсных БП с емкостями на выходе, для защиты от пульсаций на выходе, помех не видно с ними, пока.



[vserabotaet]

В 07.07.2019 в 18:00, korsakik сказал:

Доброго времени.



Лично для меня не  понятная до конца проблема с приемником ONT-F10-116-220-D20-C.



Диагноз - подача сигнала -2.5 и -3.5, измерение проводилось измерителем мощности.

На индикаторе приемника показывает -7.4 или -7.5 не зависимо от входного порта.

Прочистка порта никак не поменяла картину.

outrf -93. Ничего не сканирует.

В глаза бросается отсутствие Voltage 24 (равно 0).



Предыстория:

Валялся 3-5 лет в узле во включенным состоянии, включена оптика. Выход на кокс подключен не был.



Описанные ситуации в паспорте (http://www.pitri-tv.ru/pdf/IRE_Polus/ONTF10_RU.pdf) не дали помощи в устранении проблемы.



Скриншот с веб морды прилагаю.



Я правильно понимаю что отсутсвтие 24В делает проблему?

Здравствуйте я мастер по ремонту плат



Если вы в Москве могу вам помочь отремонтировать плату

Edited September 23, 2019 by vserabotaet
не правильно писал
