кто может подкорректировать маркеры на рефлектограммах?

измерения делались с катушкой  и получился такой интересный результат  некоторые волокна оказались длинной в 1 км и неверно высталенными маркерами , при том на другой волне то-же волокно маркер выставлен правильно

Рефлектометр уехал  на ТО и завис примерно на 2 недели  перемерять возможности нет

Рефлектограммы.rar

PATCH_005_S15.pdf

PATCH_011_S13.pdf

Share this post


Link to post
Share on other sites
1 час назад, Vasmer сказал:

перемерять возможности нет

А зачем перемерять? Загрузите их в toolbox и там обработайте.

Share this post


Link to post
Share on other sites
19 минут назад, Vasmer сказал:

нет такого

В формате .sor они грузятся куда угодно, в любой обработчик. Дальше свои собственные форматы. Скажем, в exfo формат файлов trc и для него ToolBox. В собственных форматах возможности обработки больше. Найдите, какой у вас для рефа рекомендован, туда и грузите.

Share this post


Link to post
Share on other sites

А автоматически события расставить? Потом удалить лишние?  Нет такого? Тогда не знаю.

Share this post


Link to post
Share on other sites

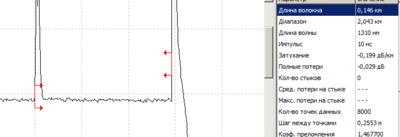

глянул есть недочеты  в выставлении маркеров и соответственно затухания

image.thumb.png.fa85afecf5749b71ecdd909ea46526bf.pngimage.thumb.png.dcbdcaf33e758b8a7654b7ad770b9ff5.png



не могли бы вы поделиться программой



59 минут назад, Hoper сказал:

Попробуй вроде исправил.



Share this post


Link to post
Share on other sites

Так это обработка AFL  . с офф сайта https://www.aflglobal.com//Resources/Software.aspx    TRM3.2.1  обработка в режиме автособытия.(trial программы 30дней, )

P.S. там ещё переходной патч-корд виден от катушки до кросса ~4 м. не стал пороги менять чтоб его не видно было)

Share this post


Link to post
Share on other sites
