Михаил_75 Posted June 21, 2019 · Report post Господа, подскажите решение такого вопроса: На рефлектометре MTS8000 год назад развалился входной оптический разъем. Заменили каким-то китайским, но он к сожалению тоже приказал долго жить... Где купить что-то путевое и самое главное что? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted June 21, 2019 · Report post Что за разъём? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted June 23, 2019 · Report post В 21.06.2019 в 15:11, Михаил_75 сказал: Господа, подскажите решение такого вопроса: На рефлектометре MTS8000 год назад развалился входной оптический разъем. Заменили каким-то китайским, но он к сожалению тоже приказал долго жить... Где купить что-то путевое и самое главное что? Дык в хороших руках и стальной х+й можно сломать... в Exfo 200 который ежедневно делает порядка сотни измерений. За два с половиной года разъем поцарапали, так как в полях работали, пыль, поменяли сами, внутри он был стандартный FC, смотрели мелкоскопом для оптики... Причина пыль, и переключения- итог царапается ферула, поменяли на то что было под рукой но по виду отличное, сразу же начал видеть хорошо ближний разъем... За полгода опять поцарапали, так как рефлектометр работал в пыльных полях рядом с опорами... В итоге в июне 2017 переварили так же на то что попалось под рукой, но сделали табличку- проверь разъемы микроскопом, почисти разъемы перед втыканием... До сих пор все целенькое и красивое, могу даже фото ферулы прислать :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted June 23, 2019 · Report post Скорее всего он про адаптер, в котором керамическая втулка разлетелась.Но этот адаптер разбирается,а втулка из розетки SC достаётся ,ломая её. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Михаил_75 Posted June 26, 2019 · Report post То бишь покупать новый адаптер смысла нет? В 23.06.2019 в 11:11, zoro сказал: Дык в хороших руках и стальной х+й можно сломать... в Exfo 200 который ежедневно делает порядка сотни измерений. За два с половиной года разъем поцарапали, так как в полях работали, пыль, поменяли сами, внутри он был стандартный FC, смотрели мелкоскопом для оптики... Причина пыль, и переключения- итог царапается ферула, поменяли на то что было под рукой но по виду отличное, сразу же начал видеть хорошо ближний разъем... За полгода опять поцарапали, так как рефлектометр работал в пыльных полях рядом с опорами... В итоге в июне 2017 переварили так же на то что попалось под рукой, но сделали табличку- проверь разъемы микроскопом, почисти разъемы перед втыканием... До сих пор все целенькое и красивое, могу даже фото ферулы прислать :) А что за ферула такая? Это и есть адаптер? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted June 26, 2019 · Report post Адаптер,керамическая втулка внутри.Если проблемы именно с ферулой, то в сервисный центр. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted June 26, 2019 · Report post 27 минут назад, Hoper сказал: Если проблемы именно с ферулой, то в сервисный центр. Знакомый разобрал модуль на йокогаве. Говорит там был пигтейл метров 5 длиной. Ну он новый приварил прям в модуле. И все стало изумительно. На поверку не отвозил потом, но ему как бы не в лаборатории работать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted June 26, 2019 · Report post Тут уж на свой страх. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted June 26, 2019 · Report post 4 часа назад, Hoper сказал: Адаптер,керамическая втулка внутри.Если проблемы именно с ферулой, то в сервисный центр. Адаптер- там керамическая разрезаная втулка - я просто не знаю как в таком виде её поменять, дело в том что она завальцована... Сверлить, и потом она будет выпадать? Ферула - по сути внутри обычный пигтейл 3-5м... его просто переварили да и всё... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

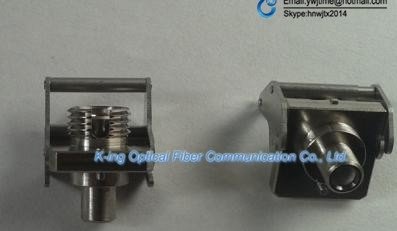

Hoper Posted June 26, 2019 (edited) · Report post Адаптер разбирается просто,выкручивается центральная часть и меняется свободно втулка. На АЛике даже продают инструмент,если руки есть то можно самому сделать. https://ru.aliexpress.com/item/32809494849.html?spm=a2g0v.search0604.3.81.68b67502uM179L&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_319_317_10696_453_10084_454_10083_10618_10307_10301_537_536_10059_10884_10887_321_322_10915_10103_10914_10911_10910%2Csearchweb201603_53%2CppcSwitch_0&algo_expid=73b630ed-ff6d-42d5-8529-5cd9a0218a13-12&algo_pvid=73b630ed-ff6d-42d5-8529-5cd9a0218a13&transAbTest=ae803_5 Edited June 26, 2019 by Hoper Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted June 26, 2019 · Report post 11 минут назад, zoro сказал: дело в том что она завальцована... Сверлить, и потом она будет выпадать? Не надо ничего разбирать. Старую разрушаете, а новая за счет того, что она разрезана заходит туда и потом применяет свое рабочее положение. Тоже меняли у себя. Брали из простого адаптера. Только проверяйте, чтобы втулка была керамическая. А то сейчас встречается пластик в некоторых адаптерах!!!!!!!!!!!!!!! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted June 26, 2019 · Report post Хотел бы я посмотреть как керамическая втулка разрезная будет туда входить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted June 26, 2019 · Report post 1 минуту назад, Bachaa сказал: Не надо ничего разбирать. Старую разрушаете, а новая за счет того, что она разрезана заходит туда и потом применяет свое рабочее положение. Тоже меняли у себя. Брали из простого адаптера. Только проверяйте, чтобы втулка была керамическая. А то сейчас встречается пластик в некоторых адаптерах!!!!!!!!!!!!!!! В Эксфо влезло(у меня эксфо)? у меня пока не рассверлил не влезало... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted June 26, 2019 · Report post В EXFO другие адаптеры. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Error_404 Posted June 26, 2019 · Report post Мы долго и упорно выковыривали старую керамику из похожего адаптера. А адаптер разборный. Там на адаптере пара точек. В эти точки нужно вставить что то мелкое и откручивать как винт. При этом снимается верхняя часть. Потом методом разружения достается керамика из любой SC розетки, вставляется и все собирается в обратном порядке. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Дмитрий Posted June 28, 2019 · Report post Мы раньше на Эксфо разбирали модуль и переваривали пигтейл. Реф проходил ежегодную поверку в ЦСМе. В последствии от поставщика узнали что после такой операции требуется калибровка аппарата. Сейчас, так как имеем полировальную технику, разбираем и полируем торец феррулы, но это проводим с не гарантийными аппаратами. Вообще замена пигтейла в сервис-центре стоит 300баксов, узнавал цену. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
