OTDR с али за 20к

[Чек]

11 hours ago, Bachaa said:



Надо бы и переснять опять эти же волокна.  Я думаю, если ввод будет нормальным, то мы увидим совсем иную картину.



Не пробовал смотреть режим реалтайм? Как реализовано?

Все жду когда трассу построю сам и выполню измерения эксфо,йокогавой и этим маленьким китайцем.А пока в распоряжении непонятные кроссы с задроченными разъёмами,которые трогать нельзя.



On 5/10/2020 at 3:37 PM, BAHbKA said:



Можно пару рефок следующего характера:

Катушка-кросс-метров больше 200 метров до следующего кросса или сплиттера 1х2



На патчкордах по 20 метров ничерта непонятно ...

Пока располагаю тем что есть,есть рефки этих трасс,но с Йоко aq1000,доберусь-выложу для сравнения.Там картинка другая.

[satboy]

В 09.05.2020 в 14:17, LostSoul сказал:

то есть вы хотите сказать , что в работе функции OTDR учавствуют те же самые лазерные диоды, что и в функции "источника излучения" ?

а почему тогда розетки для подключения вообще разные?



мне ( дилетанту ) кажется что для OTDR излучатель наверное какой-то импульсный с накачкой.  а  для "источника" постоянного свечения



Практически нет приборов, которые используют источники излучения для измерения...   Все разносят уже лет 15, как это стало относительно дешево..





Сам рефконтур состоит из сборки - лазер и диод...

Если на одну волну  стоит один лазер, если на две - два лазера, если на три  - то три лазера.  Далее все лазеры соединяются через полосовые фильтры. Перед выходом из прибора - стоит циркулятор - который выплевывает сигнал с лазеров в сторону измеряемой линии и отводит приходящий сигнал в сторону универсального широкополосного приемного диода.

[styx]

нам пришло!  через делитель можно тестить абонентскую пон линию без отключения

[Bachaa]

В 22.01.2020 в 10:36, Salat сказал:

Уметь надо. У них партнер в россии есть и он со мной о тесте договорился, а я его решил выкупать.



Что там с этим партнером? Будут возить или заглохло? Я бы по безналу прикупил.

[BeHalf]

+1 купил бы, но с китая ждать нет желания, уже кучу посылок завернули.

[korsakik]

Норм все доставляют, хз что за проблемы.

[BeHalf]

Нашел отправку с российского склада, вот тут. Заказал.

[styx]

14 часов назад, BeHalf сказал:

Нашел отправку с российского склада, вот тут. Заказал.

а мы там APC 1310/1550 заказали, а теперь только UPC

[LostSoul]

6 часов назад, styx сказал:

а мы там APC 1310/1550 заказали, а теперь только UPC

Заказал с UPC .  Типа все побежали и я побежал.



[styx]

2 минуты назад, LostSoul сказал:

Заказал с UPC .  Типа все побежали и я побежал.



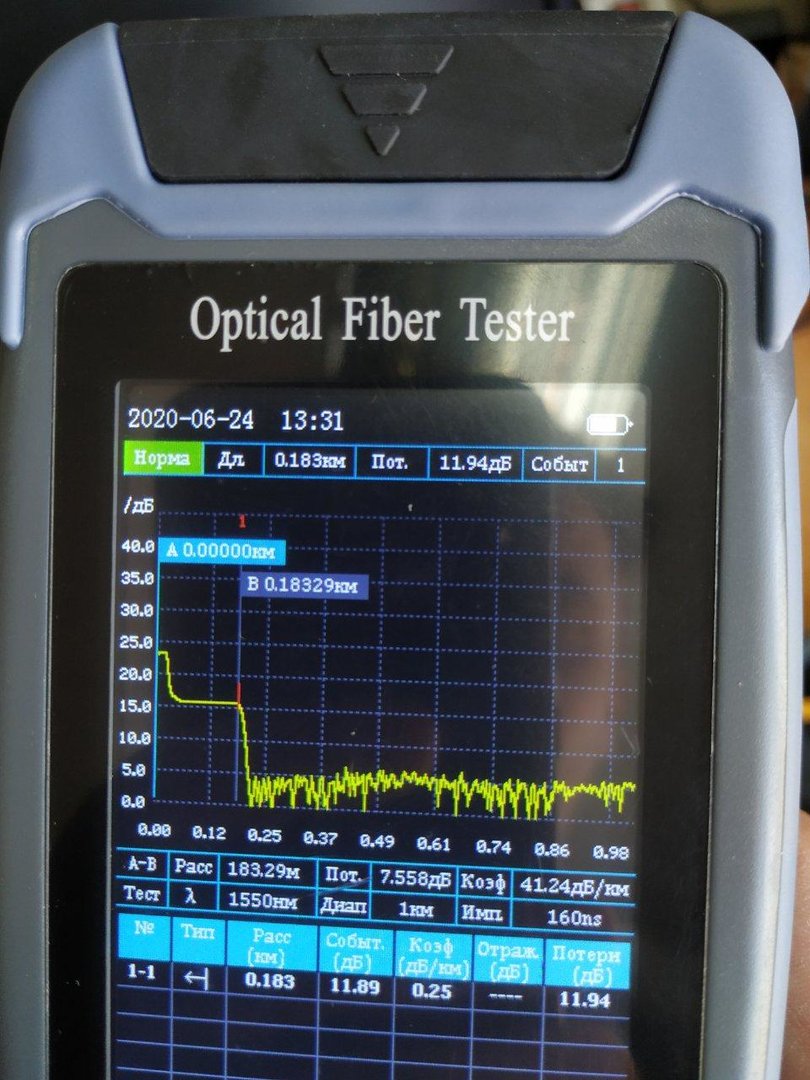

ну через фильтр позволяет увидеть первый сплиттер(1х8) от абонента

[LostSoul]

47 минут назад, styx сказал:

ну через фильтр позволяет увидеть первый сплиттер(1х8) от абонента

что за фильтр ?



[BAHbKA]

Функции увеличить изображение нет ?

[styx]

16 часов назад, LostSoul сказал:

что за фильтр ?



бача писал ж . фильтр 1550 и 1310/1490

https://shop.nag.ru/catalog/07179.uplotnenie-cwdmdwdm/33762.moduli-opticheskogo-uplotneniya-i-filtry/04446.snr-flt-1550

такое.

но я брал в другом магазине, дороже, но есть в наличие и могут сами другие коннектора сделать по запросу ( без увеличения цены)

[LostSoul]

2 часа назад, styx сказал:

бача писал ж . фильтр 1550 и 1310/1490

https://shop.nag.ru/catalog/07179.uplotnenie-cwdmdwdm/33762.moduli-opticheskogo-uplotneniya-i-filtry/04446.snr-flt-1550

такое.

я то обсуждение пропустил, поэтому попробую пофантазировать, а вы меня поправьте.

1) мерять работающую гпон сеть мешает проклятое население , передающее трафик

2) поэтому по идее надо мерять на иной частоте , чем та на которой они работают, а прочие частоты отфильтровать чтоб они не мешали чистоте измерения импульса

3) но наш otdr поддерживает только те самые 2 частоты , на которых работает нисходящий и восходящие потоки гпон.   Что же  нам тогда фильтровать фильтром?

размышления встали



[alibek]

5 минут назад, LostSoul сказал:

но наш otdr поддерживает только те самые 2 частоты

Это какие?

1550 используется для КТВ, сейчас часто вообще не используется.

В PON обычно используется 1490 для ds и 1310 для us.

[LostSoul]

2 минуты назад, alibek сказал:

Это какие?

1550 используется для КТВ, сейчас часто вообще не используется.

В PON обычно используется 1490 для ds и 1310 для us.

а  , ну тогда все встало на свои места.   фильтр чтоб звонить  на 1550 , видимо.



[styx]

есть .



4 часа назад, LostSoul сказал:

а  , ну тогда все встало на свои места.   фильтр чтоб звонить  на 1550 , видимо.



так точно .  а вот если бы было тв в линии, было бы весело (

[BeHalf]

В 24.06.2020 в 14:03, styx сказал:

ну через фильтр позволяет увидеть первый сплиттер(1х8) от абонента

А дальше я так понимаю фиг..жаль жаль)

[BAHbKA]

Кто-либо ответит. Есть ли функция увеличения изображения  ?

[satboy]

11 часов назад, styx сказал:

есть .



так точно .  а вот если бы было тв в линии, было бы весело (

Для таких целей есть 16**nm диоды, которые покажут состояние линии, на которой работают 1310/1490/1550

[styx]

@BAHbKA есть там увеличение.



9 часов назад, BeHalf сказал:

А дальше я так понимаю фиг..жаль жаль)

дык мощи не хватит

[BAHbKA]

@styx в модели которая с сенсорным экраном я не нашёл способ увеличить изображение. А вот в этом кнопочном с ваших слов есть. Может можно видео заснять процесса увеличения?

[styx]

@BAHbKA на лупу нажимаешь, кнопка вправо увеличение, влево уменьшение.

[styx]

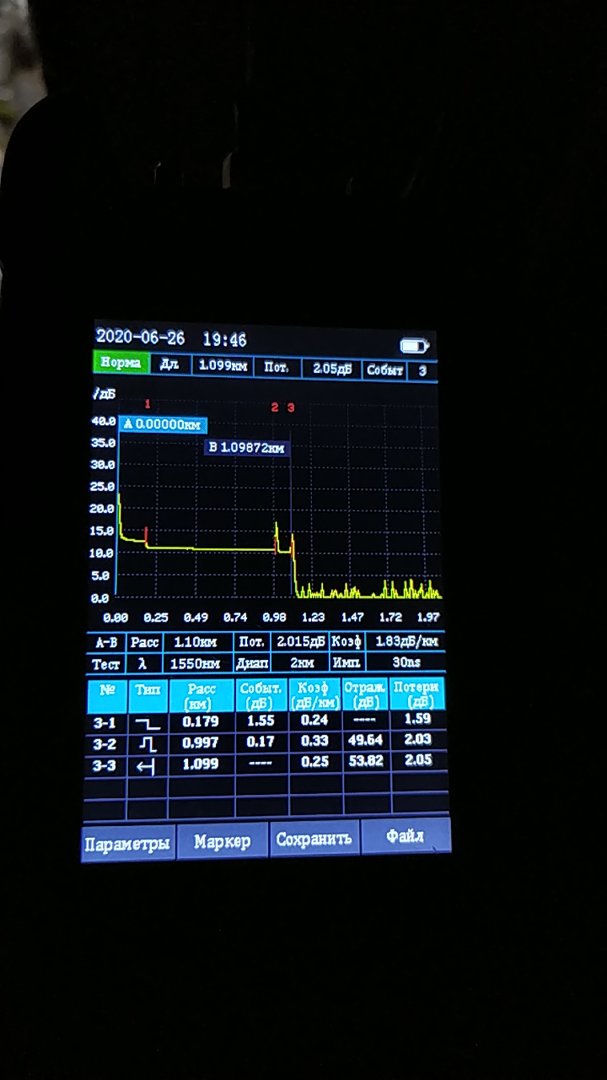

Фиговую сварку видно . Приблизить забыл. И не сохранил (

[ALEX_SE]

Неплохо сварку видно. Хотя размерности шкалы слева не соответствует :)
