Dell s4810 QinQ

Добрый день!

Собственно, заводил ли кто-нибудь qnq на этом девайсе?
Пытаюсь разобраться с его мануалом по "Vlan stacking", но абсолютно не могу понять как они его интерпретируют.
Поделитесь этим понятием на таком девайсе, как здесь работает qnq?




Пытался воспроизвести конфиги, приведенные в мануалах, а именно:

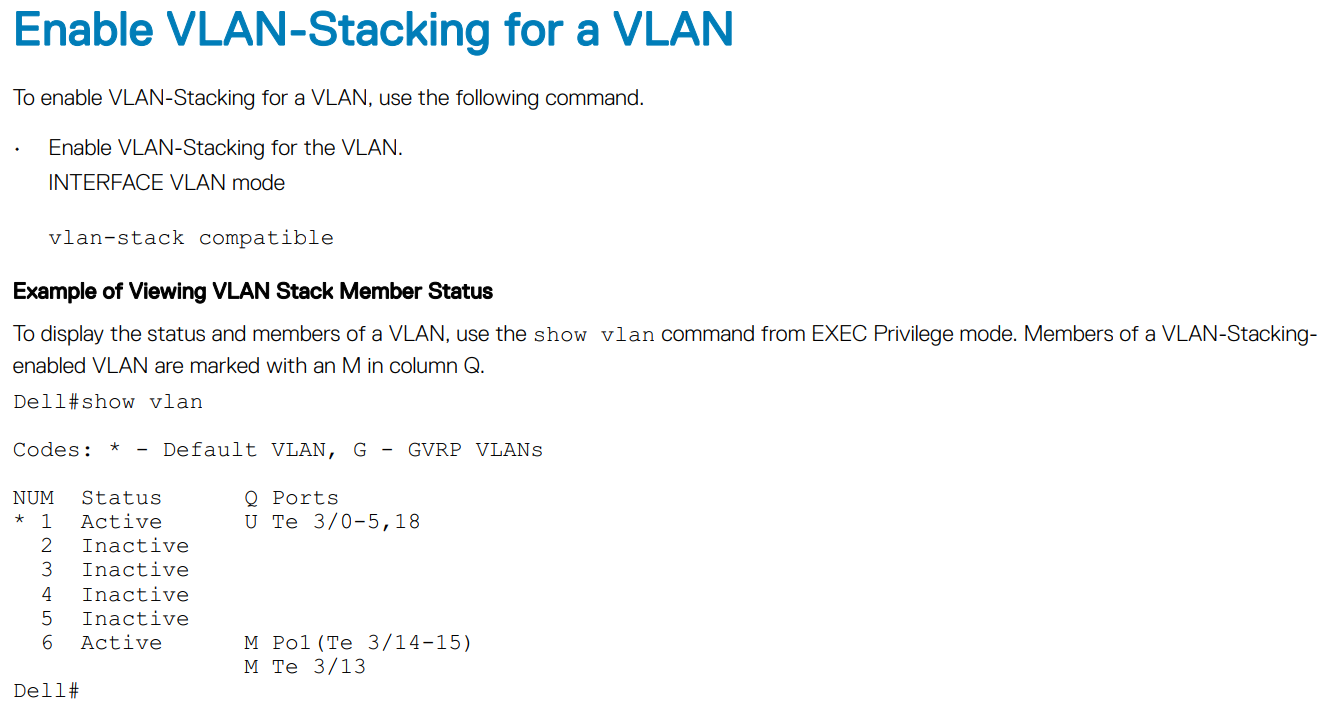

Цитата

To enable VLAN-Stacking for a VLAN, use the following command.
• Enable VLAN-Stacking for the VLAN.
INTERFACE VLAN mode
vlan-stack compatible

Но такое не проходит:


interface Vlan 228
 no ip address
 shutdown


(conf)#int vlan 228
(conf-if-vl-228)#vlan-stack compatible
% Error: Port has Layer-3 config on it Vl 228.

Есть у кого идеи на этот счет?
Возможно есть рабочие конфиги, на таком девайсе, или подобном.

Буду благодарен за любые ответы, заранее спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

он же говорит, что надо вешать qinq на порту, на не на svi.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 минуты назад, Butch3r сказал:

он же говорит, что надо вешать qinq на порту, на не на svi.

А как это сделать, если не секрет?

Единственные настройки на порту это:

vlan-stack trunk

И после этого просто антегом нужный влан вставлять? Тот же мануал именно на этом акцентирует внимание, что после добавления vlan-stack compatible он становится:



А ругается он:

% Error: Port has Layer-3 config on it Vl 228.

Это же значит, что он думает, что влан отностится к l3, qinq на нем работает только на l2. Но влан то не учвствует вообще нигде

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

int vlan 228

почему вы тут пишите?



зайдите в inter eth 1/0/1 или чё там и в нём крутите qinq

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 минут назад, Butch3r сказал:

int vlan 228

почему вы тут пишите?



зайдите в inter eth 1/0/1 или чё там и в нём крутите qinq

Цитата

(conf-if-te-1/43)#?
arp                             Set ARP information
bfd                             Set BFD parameters
dampening                       Interface dampening
dcb                             Configure DCB mode
dcb-map                         Configure DCB Map
dcb-policy                      Configure DCB policy
dei                             Configure drop eligible indicator
description                     Interface description(max length 240)
dot1p-priority                  IEEE 802.1p/Q priority level
dot1x                           Configure 802.1x
end                             Exit from configuration mode
ethernet                        Ethernet Interface Parameters
exit                            Exit from interface configuration mode
fefd                            Enable FEFD for selected interface
fip-snooping                    FIP snooping options
flowcontrol                     Enable Flow control
gvrp                            Interface GVRP config subcommands
ip                              Interface IP config subcommands
ipv6                            Interface IPV6 config subcommands
iscsi                           Apply auto-configuration for Compellent Device
isis                            IS-IS commands
keepalive                       Enable keepalive
mac                             Interface MAC config subcommands
mtu                             Configure interface link MTU
negotiation                     Select autonegotiation mode
no                              Negate a command or set its defaults
ntp                             Configure NTP
of-instance                     Configure interface in openflow instance
pfc                             Configure PFC
port-channel-protocol           Configure port channel protocol on the selected interface
portmode                        Enable port mode on the port
protocol                        Configure a protocol
qos                             Quality of Service
rate                            Configure rate control
rate-interval                   Configure interface rate interval
rmon                            Configures RMON ether statistics/history collection.
service-class                   Define service class to policy based QoS/Routing mapping
service-policy                  Configure QoS service policy
sflow                           sFlow configuration
show                            Show interface configuration information
shutdown                        Shutdown the selected interface
snmp                            Modify SNMP interface parameters
spanning-tree                   Interface Spanning Tree config subcommand
speed                           Interface speed parameter
storm-control                   Configure storm-control
switchport                      Set the selected interface into switchport mode
vlan-stack                      Add vlan-stacking-compatibility on interface
vrrp                            VRRP commands
vrrp-group                      Select a VRRP IPv4 group to configure
vrrp-ipv6-group                 Select a VRRP IPv6 group to configure
vsn                             Interface VSN config subcommands
wavelength                      Interface wavelength parameter



Например, как?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

11 минут назад, Butch3r сказал:

switchport ?

vlan-stack  ?

Не проблема, а как определить тот же s-vlan c-vlan?

interface TenGigabitEthernet 1/43
 no ip address
 switchport
 vlan-stack trunk
 no shutdown

(conf-if-te-1/43)#switchport ?
backup                  Backup interface
mode                    Interface mode

(conf-if-te-1/43)#vlan-stack ?
access                  Vlan-stack switch edge
dot1p-mapping           Customer Vlan to Service Provider dot1p mapping
trunk                   Vlan-stack switch core







Может быть мы с вами говорим о разных коммутаторах? Коммутаторы серии PowerConnect, например, имеют vlan database, а так же настройки на порту для qnq вида dvlan-tunnel.
В коммутаторах серии Force настройка вланов идет через интерфейсы, и именно наличие на интерфейсе настроек специфичных уровню l2 или l3 определяет их для него. Это к вопросу почему через int vlan.

Изменено пользователем Avensis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да я вообще ваш коммутатор в глаза не видел

если вам надо упаковать то судя по всему на порту:



vlan-stack access И дальше номер

и всё упакуется в него

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только что, Butch3r сказал:

Да я вообще ваш коммутатор в глаза не видел

если вам надо упаковать то судя по всему на порту:



vlan-stack access И дальше номер

и всё упакуется в него

К сожалению, vlan-stack определяет только режим работы интерфейса ( access или trunk ).
Я тоже думаю, что по аналогии с циской через access все будет работать, но как же selective qnq? vlan-stack trunk, и следовательно дальнейшие настройки на интерфейсе влана, что у меня как раз и не получается. Поэтому я задал такой вопрос.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

всё правильно. селектив qinq Работает через mapping

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

8 минут назад, Butch3r сказал:

всё правильно. селектив qinq Работает через mapping

Тогда как это здесь реализуется? На интерфейсе влана, mapping относится к lag настройкам, не к обычному интерфейсу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот как это делается на длинке:



interface ethernet 1/0/2
 description P100
 max-rcv-frame-size 12288
transceiver-monitoring enable
 loopback-detection
 spanning-tree bpdu-protection drop
 switchport mode dot1q-tunnel
 switchport access vlan 435
 switchport hybrid allowed vlan add untagged 22,599,1540,1603,4001-4002,4004,4009
 switchport vlan mapping original-vlan 22 resultant-vlan 22 priority 0
 switchport vlan mapping original-vlan 599 resultant-vlan 599 priority 0
 switchport vlan mapping original-vlan 1540 resultant-vlan 1540 priority 0
 switchport vlan mapping original-vlan 1603 resultant-vlan 1603 priority 0
 switchport vlan mapping original-vlan 4001 resultant-vlan 4001 priority 0
 switchport vlan mapping original-vlan 4002 resultant-vlan 4002 priority 0
 switchport vlan mapping original-vlan 4004 resultant-vlan 4004 priority 0
 switchport vlan mapping original-vlan 4009 resultant-vlan 4009 priority 0
no ddp



соответственно тут будет нечто похожее

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 минуты назад, Butch3r сказал:

Вот как это делается на длинке:



interface ethernet 1/0/2
 description P100
 max-rcv-frame-size 12288
transceiver-monitoring enable
 loopback-detection
 spanning-tree bpdu-protection drop
 switchport mode dot1q-tunnel
 switchport access vlan 435
 switchport hybrid allowed vlan add untagged 22,599,1540,1603,4001-4002,4004,4009
 switchport vlan mapping original-vlan 22 resultant-vlan 22 priority 0
 switchport vlan mapping original-vlan 599 resultant-vlan 599 priority 0
 switchport vlan mapping original-vlan 1540 resultant-vlan 1540 priority 0
 switchport vlan mapping original-vlan 1603 resultant-vlan 1603 priority 0
 switchport vlan mapping original-vlan 4001 resultant-vlan 4001 priority 0
 switchport vlan mapping original-vlan 4002 resultant-vlan 4002 priority 0
 switchport vlan mapping original-vlan 4004 resultant-vlan 4004 priority 0
 switchport vlan mapping original-vlan 4009 resultant-vlan 4009 priority 0
no ddp



соответственно тут будет нечто похожее

Я думаю нет, мануал же сам говорит, по другому. И команды на тех же интерфейсах совершенно не позволяют это.
Возможно кто-то реализовывал это на данной серии...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну вот как раз в свичпорт прописываете вланы для маппинга, а в вланстак пишите правила. помоему так и работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только что, Butch3r сказал:

ну вот как раз в свичпорт прописываете вланы для маппинга, а в вланстак пишите правила. помоему так и работает.

Так я и говорю, что синтаксис этого делла не позволяет так сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Avensis , насколько помню там из qinq , только примитивный port-based, правда немного извращенный: на аплинк порте для куинку вланов надо свой режим задавать и привязать порт упаковки к s-vlan. В мане по железяке вроде все более менее описано было.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Делюсь рабочей схемой

te0/35 - порт "customer", в который упаковываются вланы

te0/47 - аплинковый порт в сторону других коммутаторов, где все вланы с 35 порта пройдут под одним тегом



interface TenGigabitEthernet 0/35
 description QQ
 no ip address
 mtu 10000
 switchport
 vlan-stack access
 no shutdown
end



interface TenGigabitEthernet 0/47
 description uplink

 no ip address
 mtu 10000
 switchport
 vlan-stack trunk
 no shutdown
end



interface Vlan 234
 no ip address
 vlan-stack compatible
 member TenGigabitEthernet 0/35,47
end

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
