E422 и охлаждение в шкафу оборудования

[Login_sbl]

Добрый день Коллеги



Лето пришло- гимор с перегревом узла добавило.

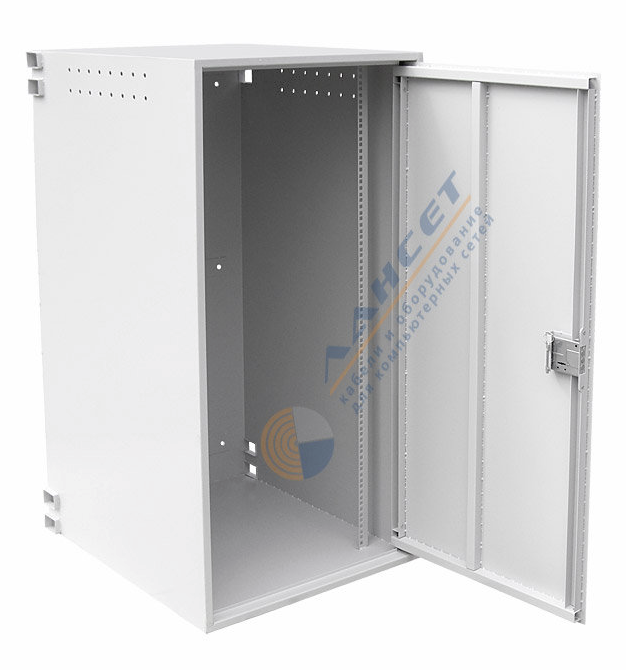

на одном узле, в 422 шкафу есть 2 коммутатора MES-3124F+ оптический усилок.

У нага Год назад прикупил кондиционер для шкафов https://shop.nag.ru/catalog/14019.SHkafy-telekommunikatsionnye/17229.Konditsionery/26568.SNR-ACC-500-AC

Но в дверь не удалось поставить без проставок (сделали из П-образного аллюминьевого профиля )

Между проставкой и дверью шкафа есть уплотнитель, а отверстия заделаны как положено

Всё хорошо, холодит и т.п.

НО

От компрессора есть низкочастоный гул, которые раздается по всему чердаку, и от жителелей получили жалобы- выключили.

Вопрос:

Чем убрать этот низкочастотный гул. видно резонирует весь шкаф.

Может шумкой обклеить?

[rdmitrich]

9 минут назад, Login_sbl сказал:

Добрый день Коллеги



Лето пришло- гимор с перегревом узла добавило.

на одном узле, в 422 шкафу есть 2 коммутатора MES-3124F+ оптический усилок.

У нага Год назад прикупил кондиционер для шкафов https://shop.nag.ru/catalog/14019.SHkafy-telekommunikatsionnye/17229.Konditsionery/26568.SNR-ACC-500-AC

Но в дверь не удалось поставить без проставок (сделали из П-образного аллюминьевого профиля )

Между проставкой и дверью шкафа есть уплотнитель, а отверстия заделаны как положено

Всё хорошо, холодит и т.п.

НО

От компрессора есть низкочастоный гул, которые раздается по всему чердаку, и от жителелей получили жалобы- выключили.

Вопрос:

Чем убрать этот низкочастотный гул. видно резонирует весь шкаф.

Может шумкой обклеить?

прикрутите шкаф к стене, через очень толстый слой резины

[LostSoul]

1 час назад, Login_sbl сказал:

У нага Год назад прикупил кондиционер для шкафов

скажите, а что побуждает использовать такие решения, как кондиционируемый шкаф где-то на техэтаже жилого дома?

не проще было прикупить за стоимость кондиционера какой-нибудь nexus который сам себя нормально охладит?

ну или просто шкаф побольше с какой-нибудь конструкцией пассивной теплопередачи?



[Login_sbl]

17 часов назад, LostSoul сказал:

скажите, а что побуждает использовать такие решения, как кондиционируемый шкаф где-то на техэтаже жилого дома?

не проще было прикупить за стоимость кондиционера какой-нибудь nexus который сам себя нормально охладит?

ну или просто шкаф побольше с какой-нибудь конструкцией пассивной теплопередачи?

Строили при царе Горохе, а сейчас там оптики гора и что-то искать и переносить-выносить руководство не хочет

[frol13]

21 час назад, Login_sbl сказал:

Чем убрать этот низкочастотный гул. видно резонирует весь шкаф.

Может шумкой обклеить?

Обклеивать судя по всему, без толку. Недостаточна, видимо, жесткость шкафа. Шкаф, видимо, надо укреплять, особенно в месте установки блока кондера. Кондер должен быть поставлен на жесткую раму. И ставить через все предусмотренные прокладки.

[Bachaa]

Знакомая проблема. Малой кровью не решите.  Надо делать несколько каскадов подвесов, чтобы все на резинках. Чтобы не передавались вибрации.

[LostSoul]

10 часов назад, Login_sbl сказал:

Строили при царе Горохе, а сейчас там оптики гора и что-то искать и переносить-выносить руководство не хочет

собрать вокруг этого шкафа ещё один побольше.

в этом  - убрать дверцу и поставить вентиляторы чтоб шел теплообмен на стенки "очень большого шкафа" , не?



[alibek]

15 часов назад, Bachaa сказал:

Надо делать несколько каскадов подвесов, чтобы все на резинках.

Не более двух. А может быть и одного каскада хватит, если правильный материал на прокладки подобрать, не столь упругий, как резина.

Или можно использовать элементы Пельтье, если шкаф и тепловыделение небольшие.

[Bachaa]

10 минут назад, alibek сказал:

если шкаф и тепловыделение небольшие.





Если там УПС и пару горячих железяк, то ничем кроме кондея это безобразие не остудишь.

[Login_sbl]

вот вот, каскады резинок (виброгасящий материал) еще поискать надо...

будем искать
