Wi-Fi и VLAN, подбор оборудования

Доброго времени суток. Пишу курсовую по технологиям организации WLAN, решила привести пример WLAN в мини-гостинице, в теории сеть делится на две виртуальные сети VLAN1 для сотрудников  и VLAN2 для посетителей. В VLAN1 сотрудники с любой ТД могут подключиться к веб-серверу, к сетевому принтеру и в глобальную сеть. В VLAN2 чисто доступ в глобальную сеть для посетителей. Всего в здании 3 этажа  - на первом маршрутизатор+коммутатор и ТД1, на 2м ТД2 и на 3 этаже ТД3.

ТД - Cisco 1815m, маршрутизатор Mikrotik RB2011UiAS-IN, коммутатор для PoE+ ТД - TG-NET P1005D-4PoE-60W.

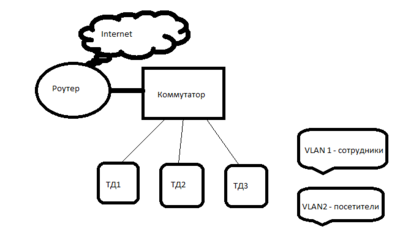

Получается так: втыкаем интернет-кабель в WAN роутера, тянем кабель роутер - коммутатор, с коммутатора через  LAN1 кабель к PoE входу ТД1, потом LAN2 - ТД2 и LAN3 - ТД3.  Настраиваем VLAN1 и VLAN2 на роутере +  конфигурируем ТД через Mobility Express  и все, да?

И еще вопросы...

1. Заработает ли VLAN1 и VLAN2 как планируется в теории?

2. Может, я что-то не дописала?

3. Может, оборудование есть более подходящее?

Бюджетный вариант при максимальной эффективности...

По цене данный вариант вышел в 4к+22.5к*3+7.5к = 79 тыс.руб.




Share this post


Link to post
Share on other sites

а циски умеют разве в стэндэлон режиме работать? Ну и зачем циско? Вообще строить на разных брендах сеть -- плохой тон.

Не понятен принцып выбора оборудования.



Share this post


Link to post
Share on other sites

Главный принцип — отключать мозги.

Иначе понимание абсурдности будем мешать написанию текста.

Ну и нужно обязательно вписать какие-нибудь термины типа «Mobility Express», хотя они тут и даром не нужны, все решается банальным Multi-SSID, который сейчас умеют почти все.

Share this post


Link to post
Share on other sites
1 час назад, NewUse сказал:

а циски умеют разве в стэндэлон режиме работать?

Ну, если он посчитает одну точку с part number с буковкой "C" на конце, то там будет пресловутый  Mobility Express - контроллер, встроенный в саму точку, позволяющих организовать их дальше в единую сеть как у Ubiquity. Кстати, нетрадиционно для Cisco дружелюбный интерфейс, даже есть опция руления с аппликухи на телефоне.

Share this post


Link to post
Share on other sites



23 часа назад, alibek сказал:

Иначе понимание абсурдности будем мешать написанию текста.

Ну и нужно обязательно вписать какие-нибудь термины типа «Mobility Express», хотя они тут и даром не нужны, все решается банальным Multi-SSID, который сейчас умеют почти все.

1.  Обьясните плиз, в чем абсурдность... я за этим сюда и написала...

2. За Multi-SSID спасибо, чет я о нем забыла...

3. Разве встроенный виртуальный контроллер не сможет поддержать бесшовный вайфай?

Share this post


Link to post
Share on other sites
23 часа назад, NewUse сказал:

а циски умеют разве в стэндэлон режиме работать? Ну и зачем циско? Вообще строить на разных брендах сеть -- плохой тон.

Не понятен принцып выбора оборудования.



Разве мобилэкс не поддерживает бесшовный вайфай? В решении отталкивалась от точек доступа, к ним много требований: двухдиапазонка 2.4ГГц и 5ГГц, ас или ах, компактность, потолочное крепление, поддержка VLAN, чтобы сигнал проходил через две перегородки из СИП-панелей (174 мм), да и скорость на границе ячейки (16 м) через эти две панели была больше 30 Мбит/сек, цена за одну тд не больше 30к, да и чтоб поставил и надолго... Можете посоветовать другие ТД?

И почему строить сеть на разных брендах это плохо?

Share this post


Link to post
Share on other sites

ну, что такое бесшёвный роуминг и роуминг на вай-фай в целом : почитайте в статьях на wi-cat.ru

 оборудование Вам подойдёт вообще любое или почти любое, тот же микротик или юбикьюти, будут сильно дешевле, аруба/циско/моторолла будут надёжнее и дадут дополнительные фишки(как правило никому не нужные, но всякие менеджеры и руководители на них отлично разводятся, как, тот же роуминг).



Оборудование разных вендоров в одной сети может плохо согласовываться между собой, ибо у стандартов понятия одни, а у вендоров -- другие. И по мониторингу за оборудование, обычно вендоры предоставдяют для мониторинга свой софт и он удобнее чем какой-нибудь забикс, держать для мониторинга несколько разных прог, как минимум не удобно, ну и проще работать с одним поставщиком чем с 10.

Share this post


Link to post
Share on other sites



2 минуты назад, NewUse сказал:

Оборудование разных вендоров в одной сети может плохо согласовываться между собой, ибо у стандартов понятия одни, а у вендоров -- другие. И по мониторингу за оборудование, обычно вендоры предоставдяют для мониторинга свой софт и он удобнее чем какой-нибудь забикс, держать для мониторинга несколько разных прог, как минимум не удобно, ну и проще работать с одним поставщиком чем с 10.

Спасибо за разьяснение, попробую собрать с одного производителя. Просто в универе циско вот и начала с него) Ну а вообще по картинке ж я все оборудование указала? Роутер+свич+ТД(3)?

Share this post


Link to post
Share on other sites

обычно требуется ещё и контроллер wifi, но в некоторых случаях он может быть программным и/или  встроенным в ТД, но на структурной схеме его стоит указать:)

Share this post


Link to post
Share on other sites
7 минут назад, NewUse сказал:

обычно требуется ещё и контроллер wifi, но в некоторых случаях он может быть программным и/или  встроенным в ТД, но на структурной схеме его стоит указать:)

Спасибо, добавлю...  Вот  присмотрела ТД Ubiquiti UniFi HD, если использовать в решении данного производителя, норм же будет?

Share this post


Link to post
Share on other sites
4 минуты назад, NewUse сказал:

да, они подойдут

Спасибо, пойду переписывать... Вот только волнует, сигнал через две стены пробьется с какой потерей мощности в процентах примерно? Такие данные посмотреть где-то можно? Две стены + расстояние от ТД 16-20 м. Или это без исследования помещения вот прям никак не узнать?

Edited by KatChak

Share this post


Link to post
Share on other sites

без исследования помещения легко: берёшь и считаешь, мощность известна, коэффициент усиления антенны известен, коэффициент поглощения материала ищется по справочнику, именно это скорее всего в курсовой и требуется, а не подбор оборудования, который нафиг никому не нужен :) По практики -- работать будет, но такой ответ в курсовой работе недопустим:) так что считай сама, уровень шума возьми  -90дБм(считай что помех нет), коэффициент усиления приёмной антенны клиентского устройства возьми в 4dBi, думаю к этому никто докапываться не будет... требуемый snr для модуляции, обеспечивающий 30Мбит в даташите на unifi посмотри, вроде был, если нет, то бери 25дБ.

Share this post


Link to post
Share on other sites
