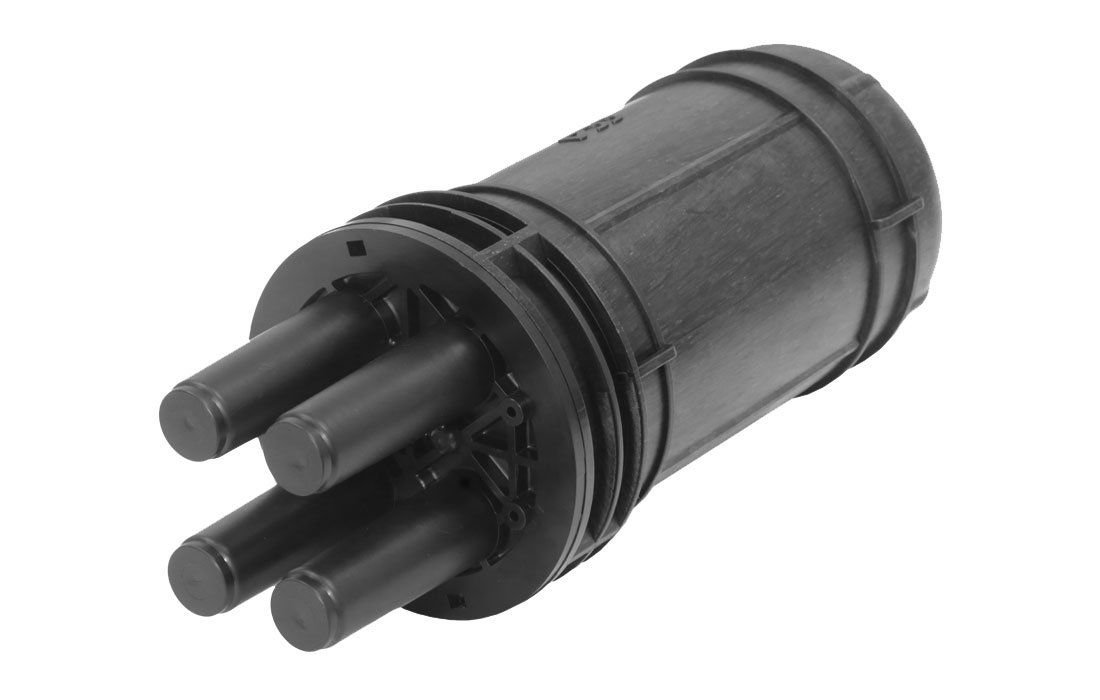

ССД МТОК-Н8/36-1КР3645-К Новая компактная муфта.

ССД порадовали новой муфтой.

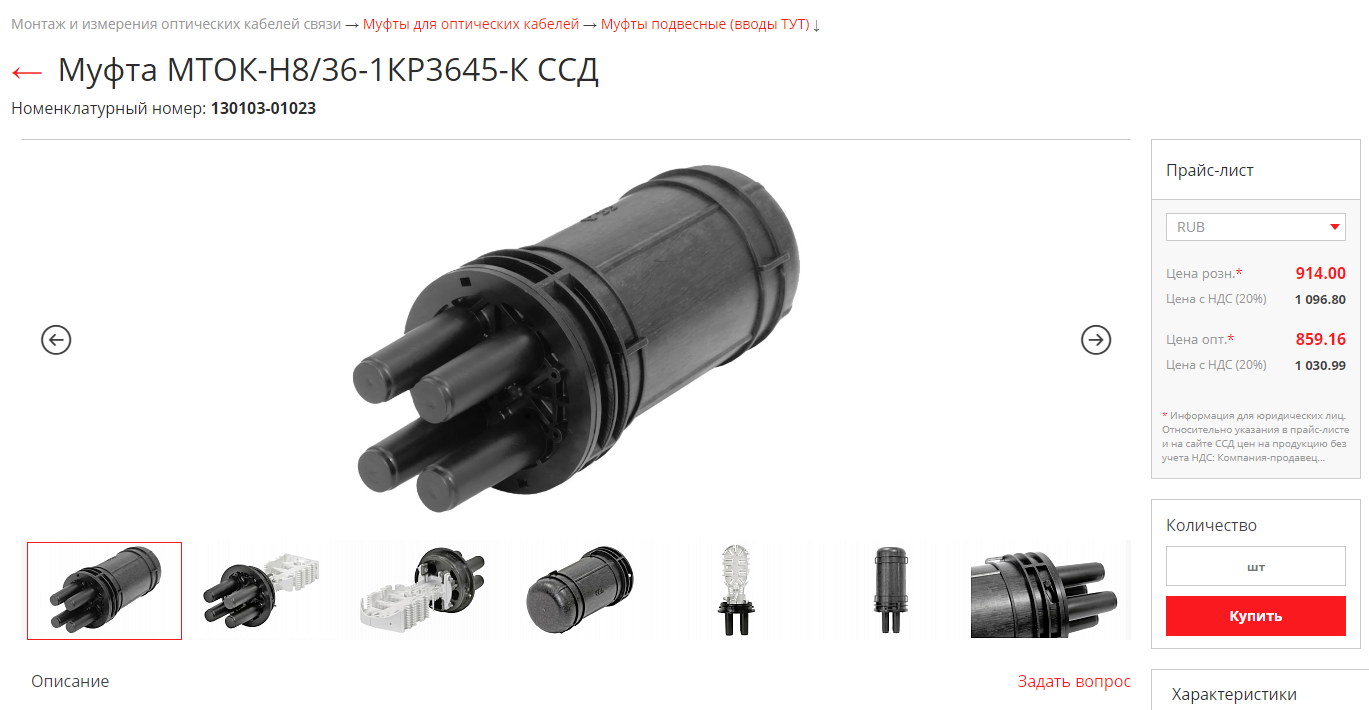

https://www.ssd.ru/mufta-mtok-n8-36-1kr3645-k








Сама идея мне очень по душе. Малая компактная муфта.

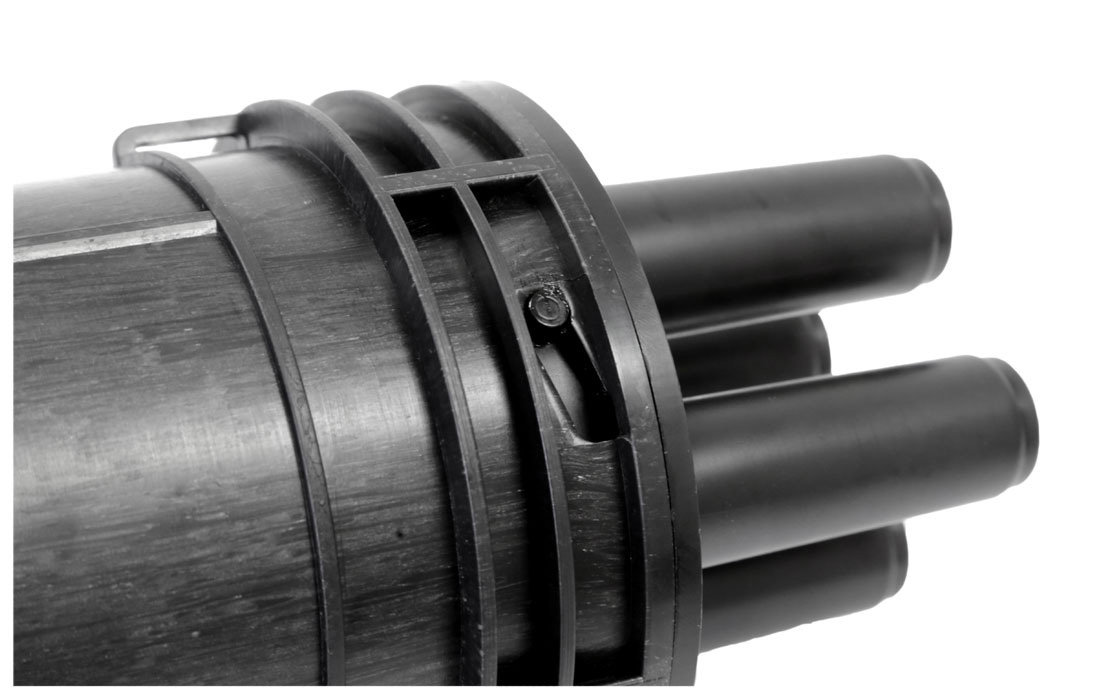

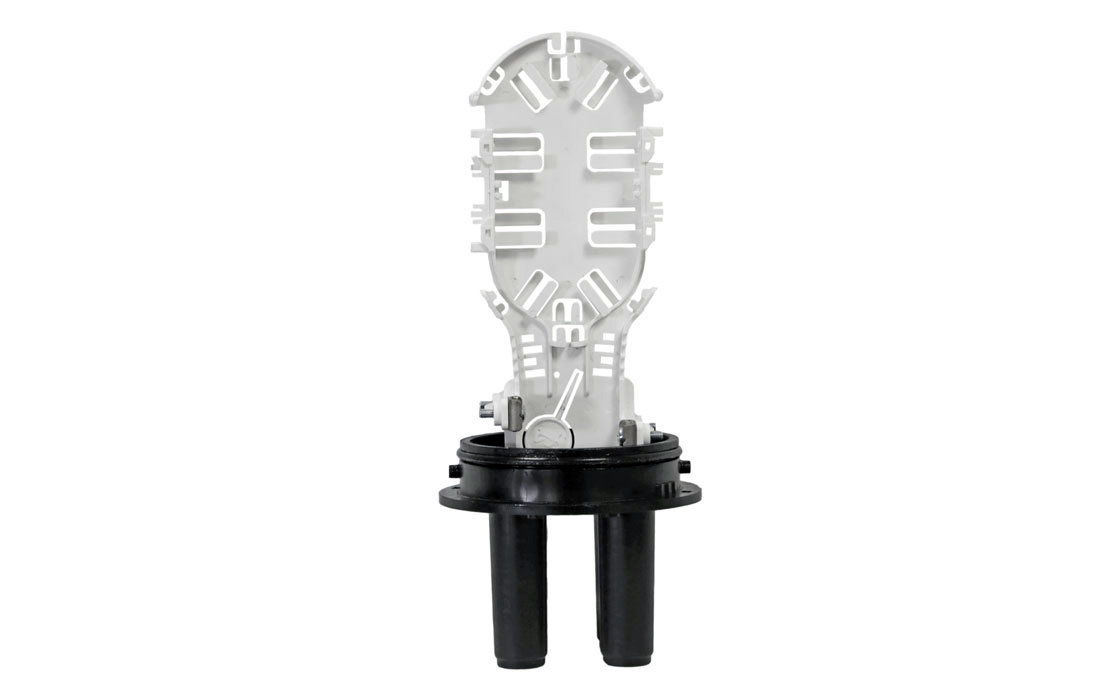

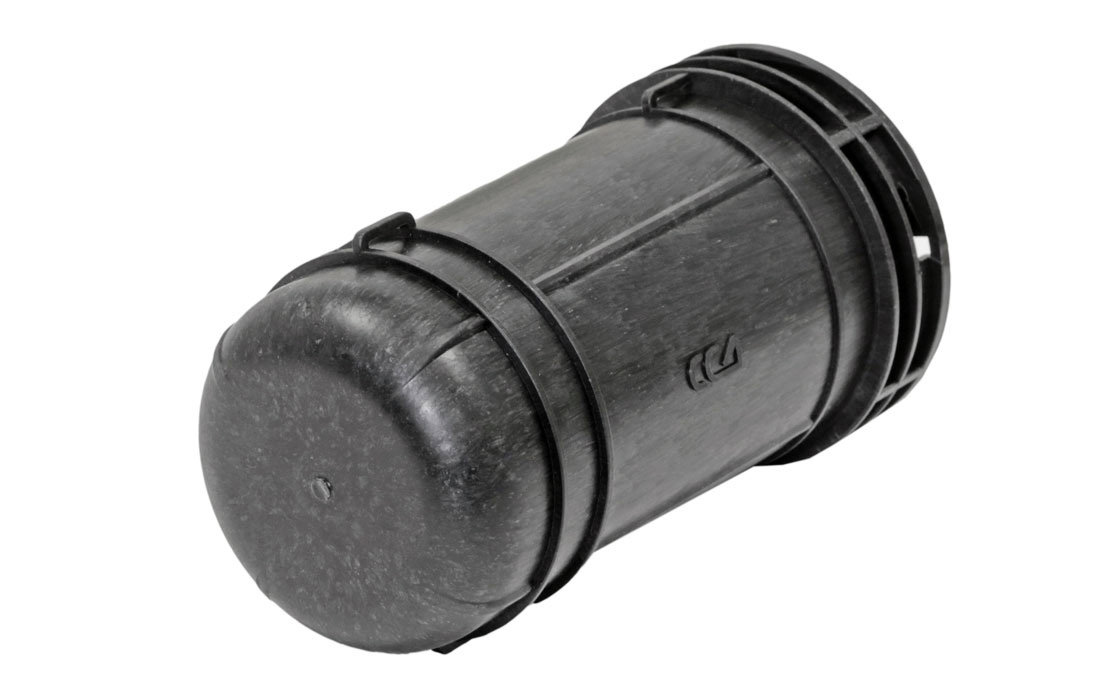

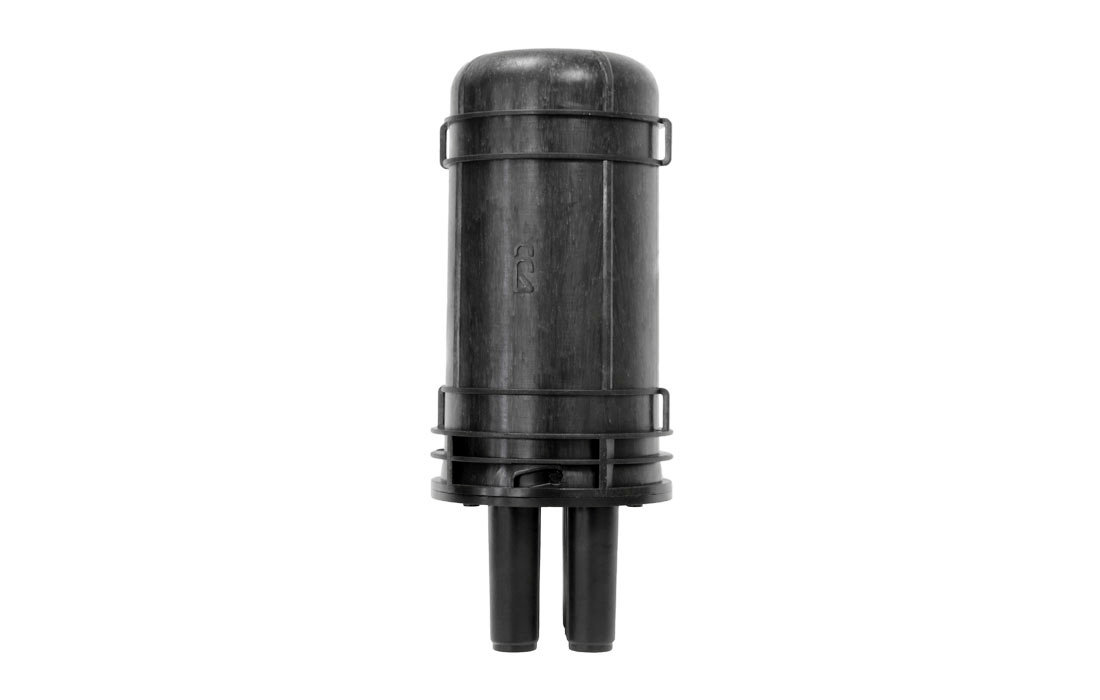

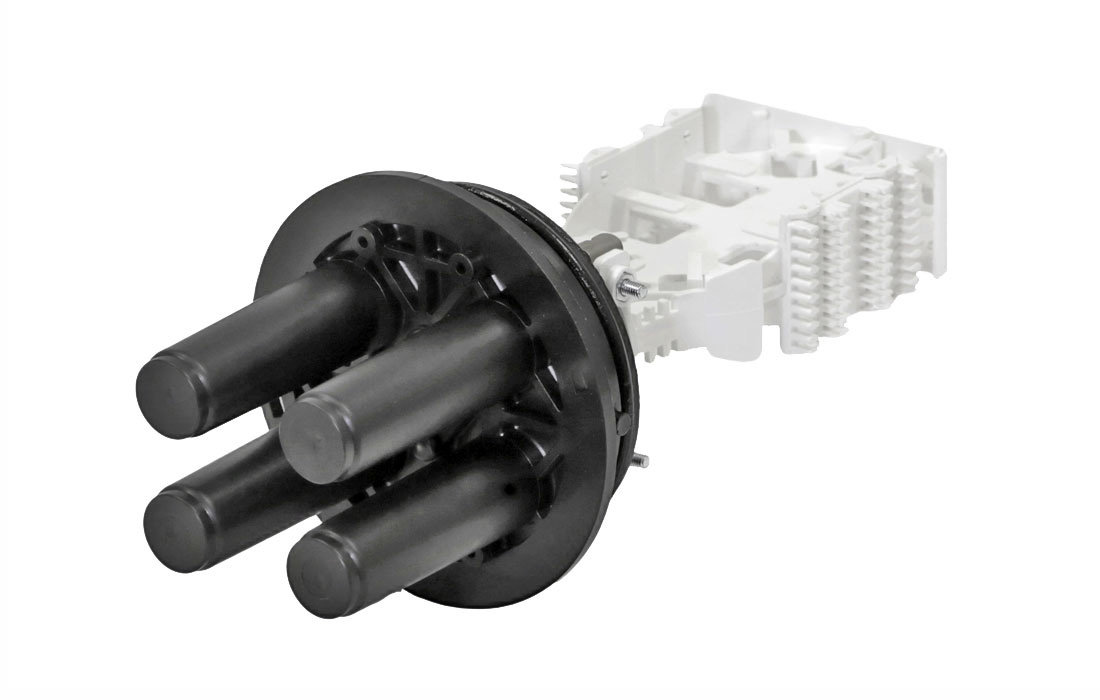

06.thumb.jpg.2e1099463423daecc0bee7ca9422b9fa.jpg 05.thumb.jpg.a89fd68a084f99dfbe31b95245c6e848.jpg



02.thumb.jpg.92dcae4d34cce55eb2ea62ef23275544.jpg 03.thumb.jpg.3d4966ac2fe6d2b5586b0fe51ec639bd.jpg



04.thumb.jpg.ac2a90d65fb51323a2c84e0d0be03bc8.jpg 07.thumb.jpg.5d3970138980028166269519c9a5cf2c.jpg





На выходных запилю видео с муфтой.



Share this post


Link to post
Share on other sites

to Bachaa спасибо за обзор



Share this post


Link to post
Share on other sites

Попробуй в ней что-то сварить уложить. Полный обзор давай)

Share this post


Link to post
Share on other sites
21 минуту назад, Error_404 сказал:

спасибо за обзор

Погоди. Обзор грузится на ютуб :)

Share this post


Link to post
Share on other sites

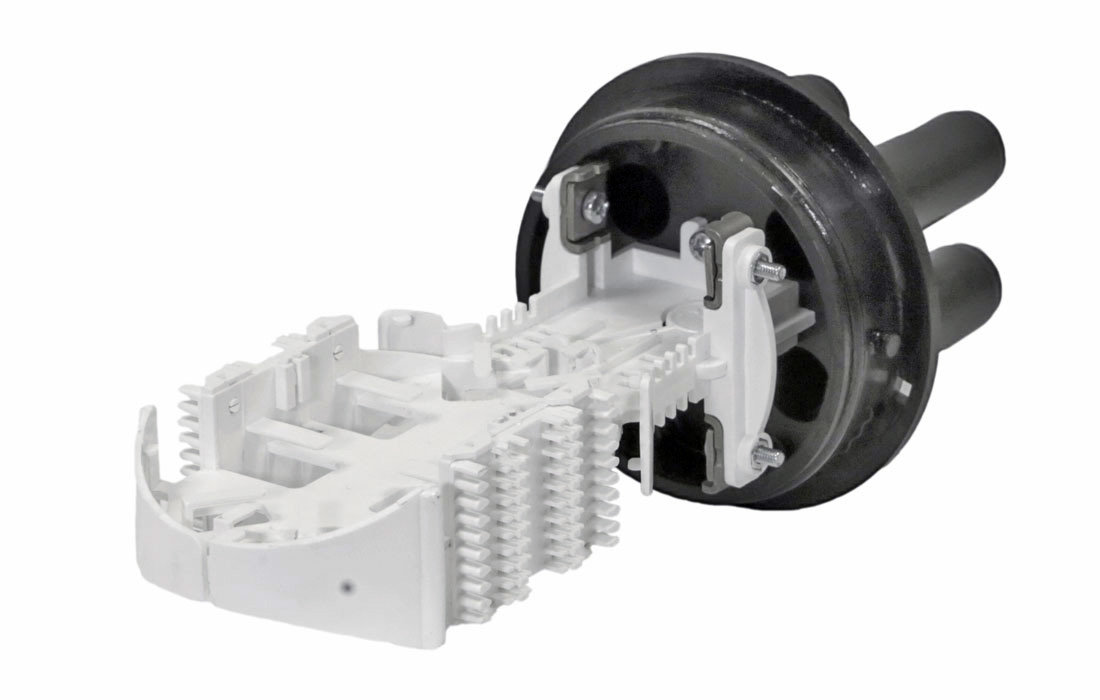

вариант с размещением ложементов достаточно интересный.

Ну и про нумерацию, обычно на кассетах от ССД действительно места укладки волокон подписанны, но не всегда получается размещять волокна, как подписанно на кассете.

Иногда подписывают маркером на кассете.

Share this post


Link to post
Share on other sites

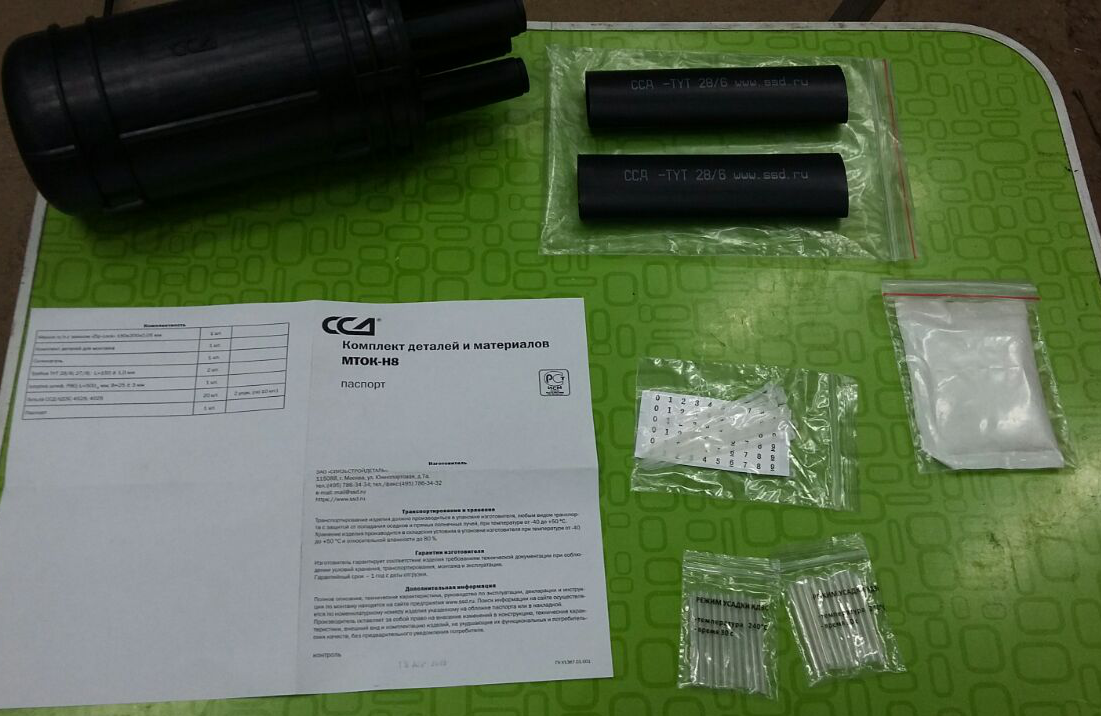

Комплект поставки с муфтой несколько удручает






Возможно это с моим экземпляром.

Муфта на 32 сростка, но почему то в комплекте всего 20 штук кдзс.



Особо хочу обратить внимание на комплектные ТУТ.  Они в исполнении 28/6.  Если вы используете эту муфту для стыка толстых кабелей, то притараньте с собой хотябы 33/8 иначе ТУТ может лопнуть.



Если вы будете использовать МТОК-Н8 для сращивания микро-адсс, то пойдет. Очень удачное решение.

Share this post


Link to post
Share on other sites

+

Смотришь на эту красоту и вспоминаешь как много лет назад работали с тогдашними муфтами, которые были так не удобны. С качественным инструментом и материалом работать приятно. Спасибо.

Share this post


Link to post
Share on other sites
1 минуту назад, Error_404 сказал:

обычно на кассетах от ССД действительно места укладки волокон подписанны

Тут надпись на ложементе. Т.е. сборщику (комплектовщику) муфты надо быть предельно внимательным. Иначе может быть два ложемента №1 или два №2.

Лучше конечно на кассете выбить номера. Места же хватает.

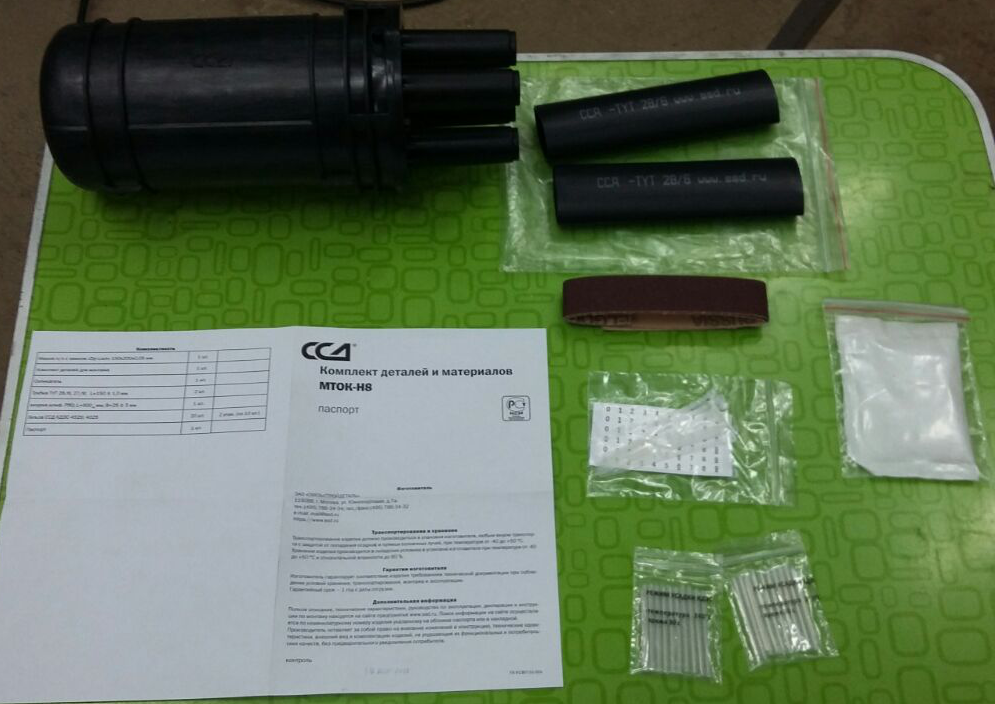

Оп, звиняйте! Наждачную бумажку не заметил. в ТУТ пряталась.




Share this post


Link to post
Share on other sites

разная ширина пазов под хомуты наверное и сделана что бы можно было более длинные модули закрепить в короткие пазы а остальные уже в длинные и волокна не пережмешь.

Share this post


Link to post
Share on other sites
19 минут назад, ALEX_SE сказал:

что бы можно было более длинные модули закрепить в короткие пазы



Share this post


Link to post
Share on other sites

Да понятно. Там может быть еще один нюанс - переварка. Как-то с трудом представляю вытащить полметра волокна что бы переделать сварку - перепутается. Именно из-за направления что в одном месте получается заход и на ложемент и на кольца.

Share this post


Link to post
Share on other sites

Ну если одно-два волокна вытащить и переварить то не проблема. Стяжечкой или супер пинцетом, который вылит в корпусе :))) вытягиваешь и перевариваешь.

Конечно, если закрутить волокна с одной стороны на другую, то полностью раскрутить витки не получится.



Но я смотрю на эту муфту как на решение для малого количества сварок. Допустим транзит 4 волокна (или просто стык четырех) на котором висит FBT делитель, за которым PLC делитель на 4-8 хвостов и отводы к абонетам.  Очень даже хорошо должно получаться.

Share this post


Link to post
Share on other sites

В общем да. А делитель просится либо посередине или прямо на лапки сверху под гребенкой.

Share this post


Link to post
Share on other sites

По поводу крепления модулей, модули обрезай дальше всех отверстий под хомуты. С одно стороны стяжками крепи через одно отверстие и так же с другой стороны. И вроде нет проблем. Ты просто первые модули отрезал коротко, из-за этого стяжки с другой стороны попадают на жилы.

Share this post


Link to post
Share on other sites
Только что, sherwood сказал:

По поводу крепления модулей, модули обрезай дальше всех отверстий под хомуты.

Посмотри видео ч.7 Я там объяснил почему так не получится.

Share this post


Link to post
Share on other sites

Извини не досмотрел. С какого там вообще есть бордюр в месте захода жил в кассету? Судя по литью кассеты как ты и говоришь жилы просятся не в кассету а наружу. Только что им там делать. На сколько видно из видео если проломить бортик после держателя жил, то вроде направление волокон будет прям туда и они плавно будут в карету идти, если до то мне видно будет небольшой изгиб.

Share this post


Link to post
Share on other sites

Именно так. Я считаю, что там надо переделать узел бортик+лепесток боковой. Тогда будет идеально.
