Big_Belly Posted April 24, 2019 · Report post добрый день! уже вторую неделю бьюсь с подключением счётчика воды Геркон-4 по RS-485 с помощью SNR-Ethernet_rs232/485. Подключаюсь к ERD настраиваю RS-485 согласно паспорту Геркона-4, поднимаю соединение с сервером на ERD(все ок) мигает красным лампочка ACT, команды шлю, ответа нет, обмен не идет. Подключаюсь к Геркону с ПК напрямую через USB/RS-485 обмен с Герконом проходит успешно. В чем может быть проблема? как проверить работу RS-485? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bad_cemka Posted April 25, 2019 · Report post 13 часов назад, Big_Belly сказал: добрый день! уже вторую неделю бьюсь с подключением счётчика воды Геркон-4 по RS-485 с помощью SNR-Ethernet_rs232/485. Подключаюсь к ERD настраиваю RS-485 согласно паспорту Геркона-4, поднимаю соединение с сервером на ERD(все ок) мигает красным лампочка ACT, команды шлю, ответа нет, обмен не идет. Подключаюсь к Геркону с ПК напрямую через USB/RS-485 обмен с Герконом проходит успешно. В чем может быть проблема? как проверить работу RS-485? Добрый день. Какая версия прошивки используется в вашем SNR-Ethernet_rs232/485 ? 13 часов назад, Big_Belly сказал: как проверить работу RS-485? Можете попробовать подключить SNR-Ethernet_rs232/485 напрямую к ПК через USB/RS-485. И попробовать отправить и принять данные через терминал, например через PuTTY. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Big_Belly Posted April 25, 2019 · Report post 9 часов назад, Bad_cemka сказал: Добрый день. Какая версия прошивки используется в вашем SNR-Ethernet_rs232/485 ? Версия прошивки 1.5 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

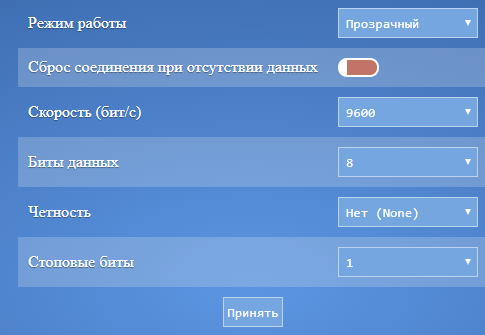

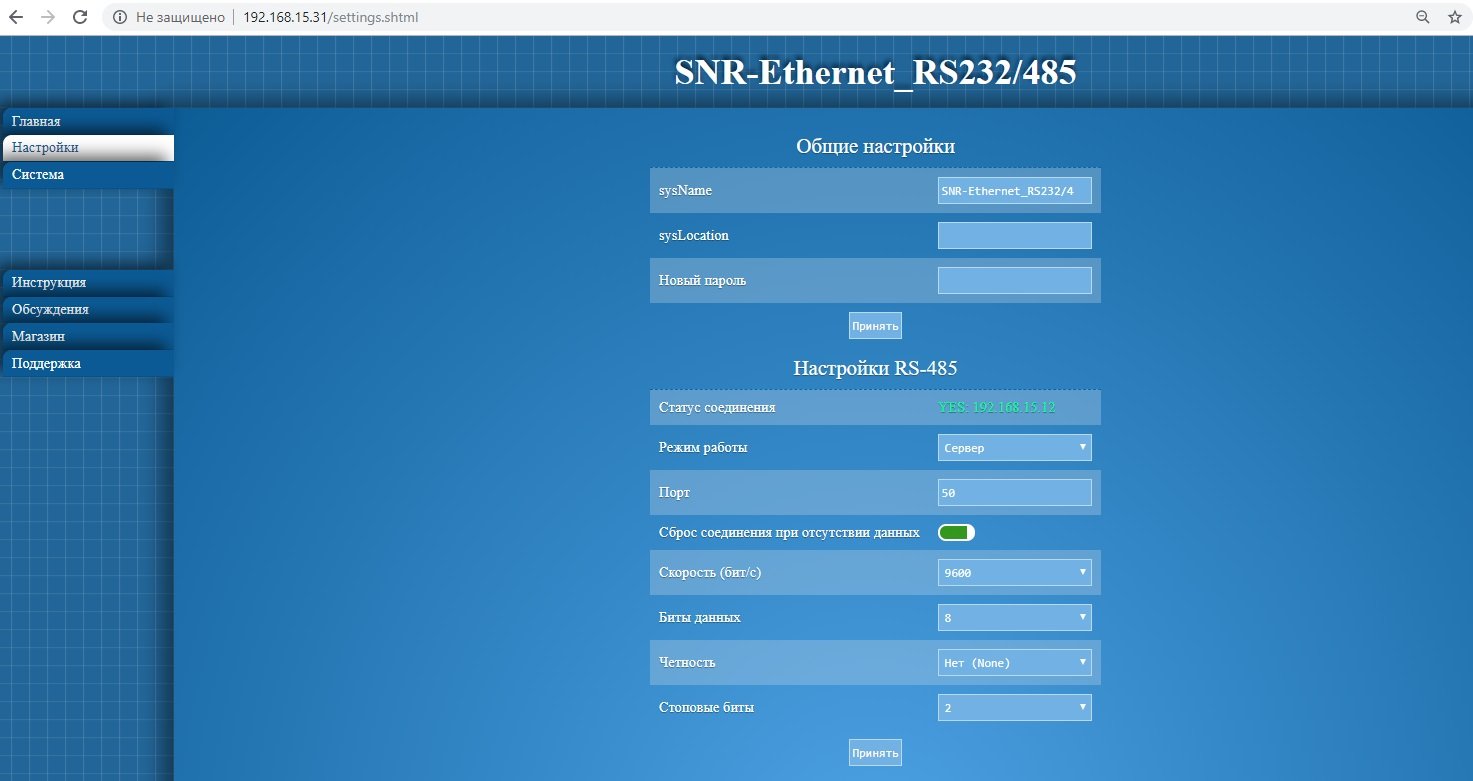

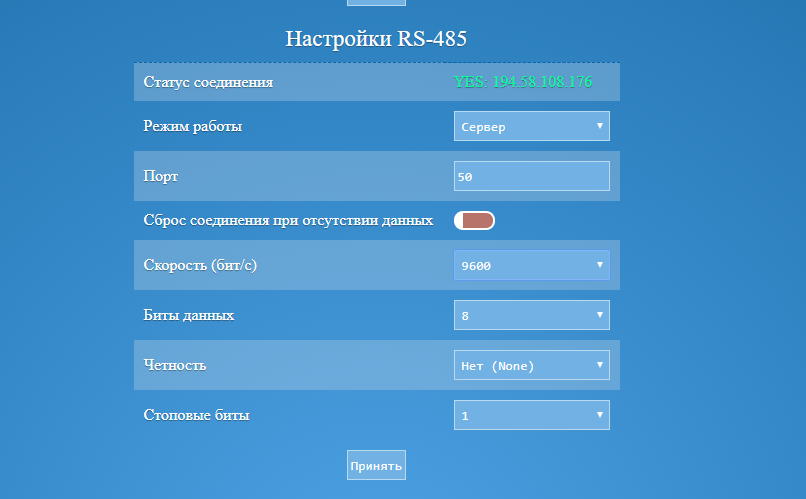

Bad_cemka Posted April 26, 2019 (edited) · Report post 17 часов назад, Big_Belly сказал: Версия прошивки 1.5 К сожалению счетчика Геркон-4 в наличии не имеется, проверить работоспособность не сможем. 1. Проверьте работоспособность конвертера. В 25.04.2019 в 08:24, Bad_cemka сказал: Можете попробовать подключить SNR-Ethernet_rs232/485 напрямую к ПК через USB/RS-485. И попробовать отправить и принять данные через терминал, например через PuTTY. 2. Если конвертер работает исправно, то скорее всего дело в неправильном подключении или не верно указаных настройках. Проверьте правильность подключения A -> A, B -> B. Если не уверены, то просто попробуйте поменять провода местами. Настройки конвертера должны быть такими же, как на рисунке ниже. 3. Можете с помощью программы USR-VCOM посмотреть запросы, которые программа отправляет на устройство и ответы на них. Описание самих запросов и ответов есть в документации датчика. Edited April 26, 2019 by Bad_cemka Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Dmitry Polyakov Posted May 16, 2019 · Report post В 24.04.2019 в 18:23, Big_Belly сказал: добрый день! уже вторую неделю бьюсь с подключением счётчика воды Геркон-4 по RS-485 с помощью SNR-Ethernet_rs232/485. Подключаюсь к ERD настраиваю RS-485 согласно паспорту Геркона-4, поднимаю соединение с сервером на ERD(все ок) мигает красным лампочка ACT, команды шлю, ответа нет, обмен не идет. Подключаюсь к Геркону с ПК напрямую через USB/RS-485 обмен с Герконом проходит успешно. В чем может быть проблема? как проверить работу RS-485? Для начала бы понять, всё таки какой прибор в качестве конвертера вы используете? Если есть возможность напишите артикул. Напишите настройки конвертера, лучше скриншотом Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

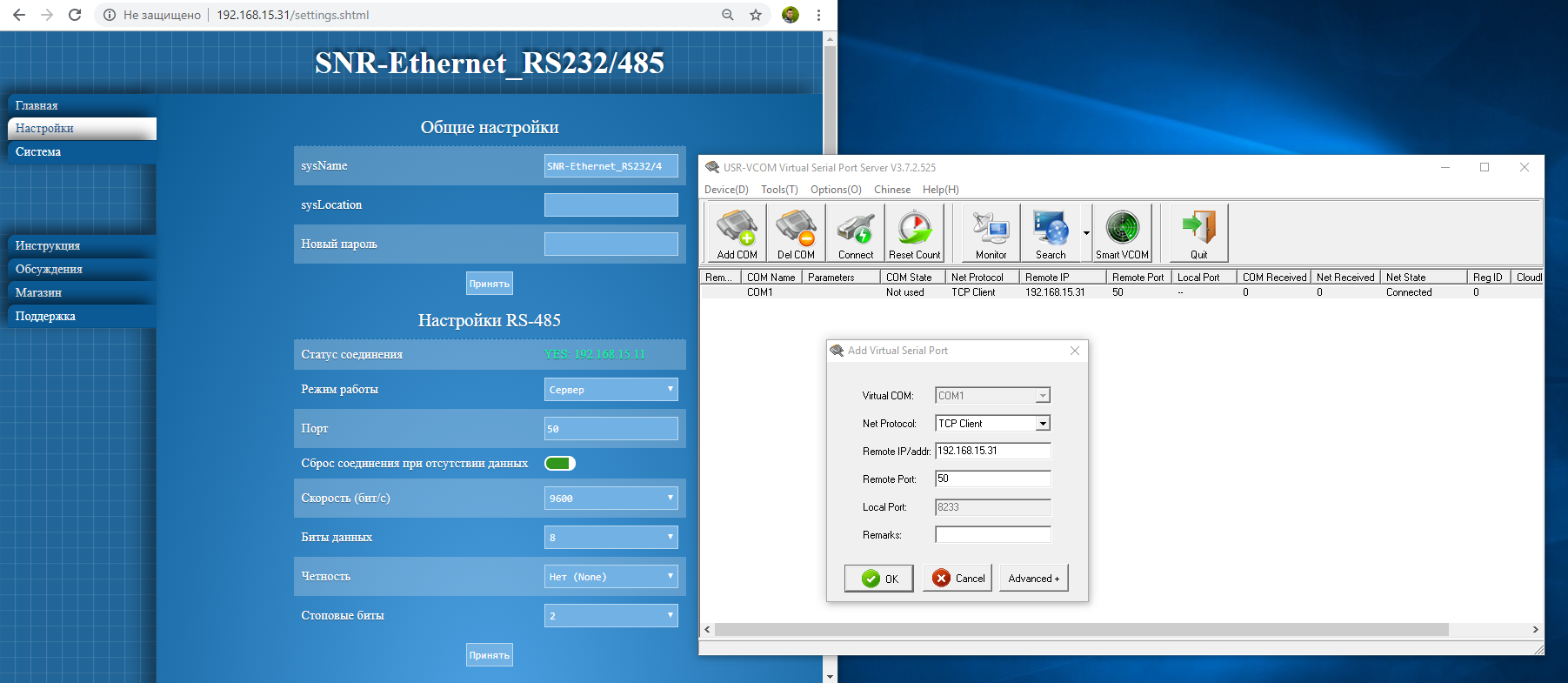

Big_Belly Posted May 27, 2019 (edited) · Report post В 16.05.2019 в 11:30, Dmitry Polyakov сказал: Для начала бы понять, всё таки какой прибор в качестве конвертера вы используете? Если есть возможность напишите артикул. Напишите настройки конвертера, лучше скриншотом Добрый день! В качестве конвертера используем посоветованный вашим специалистом SNR-Ethernet_RS232/485 (https://shop.nag.ru/catalog/06120.Konvertery-interfejsov/21099.SNR/27889.SNR-Eth-RS232485#desc). Не происходит обмен по RS-485, в то время как обмен по RS-232 проходит на ура! Edited May 27, 2019 by Big_Belly Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

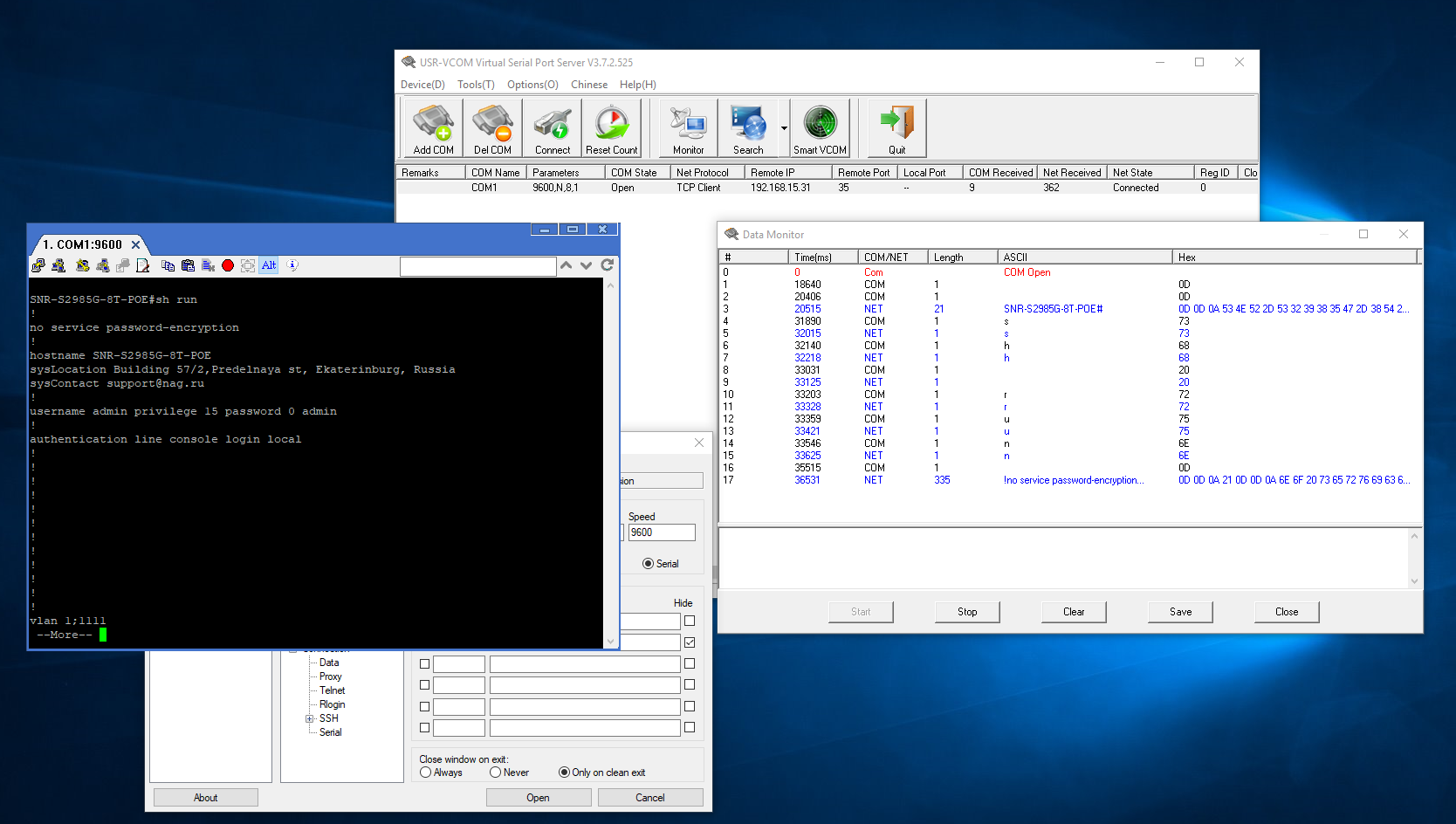

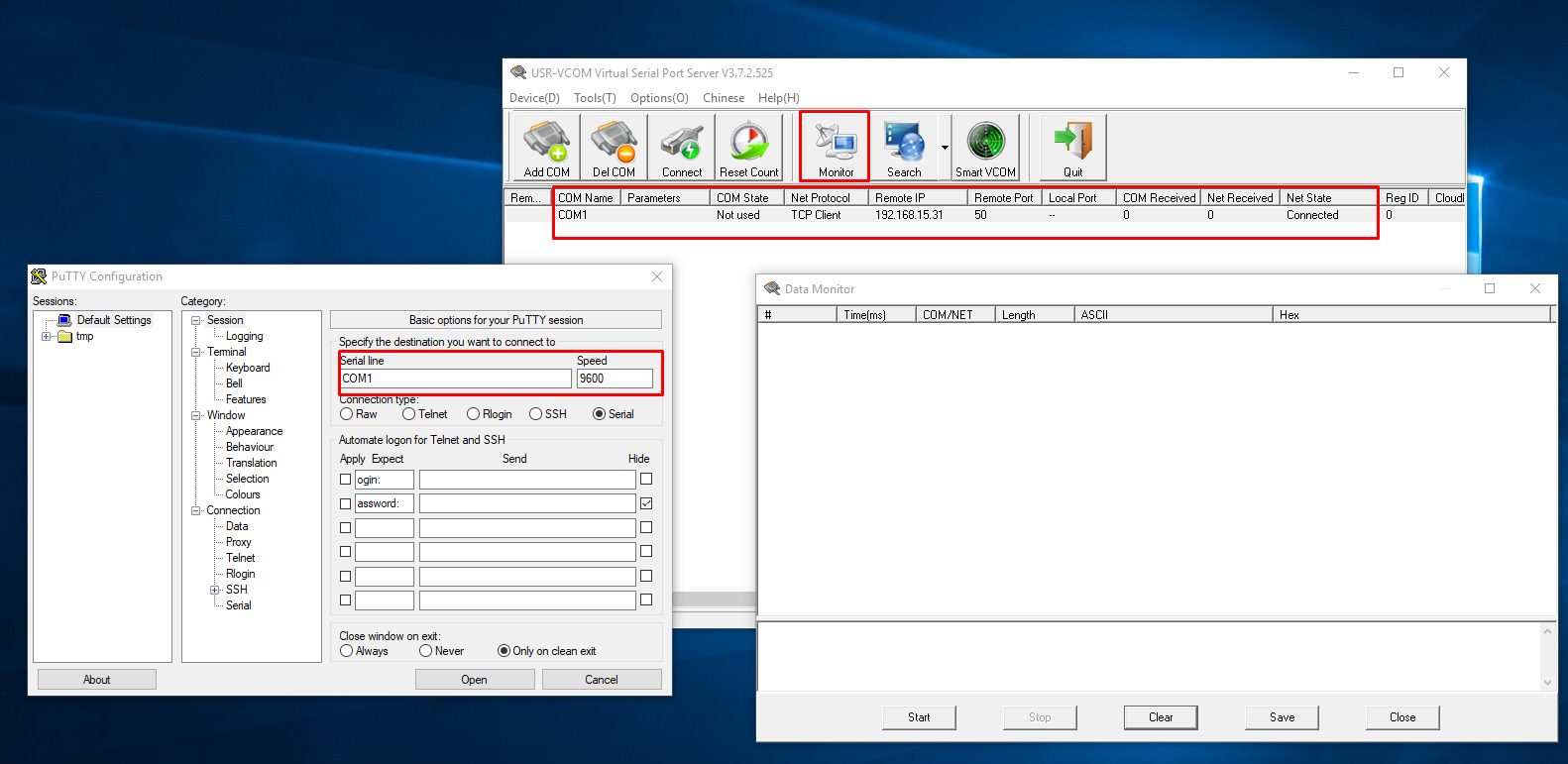

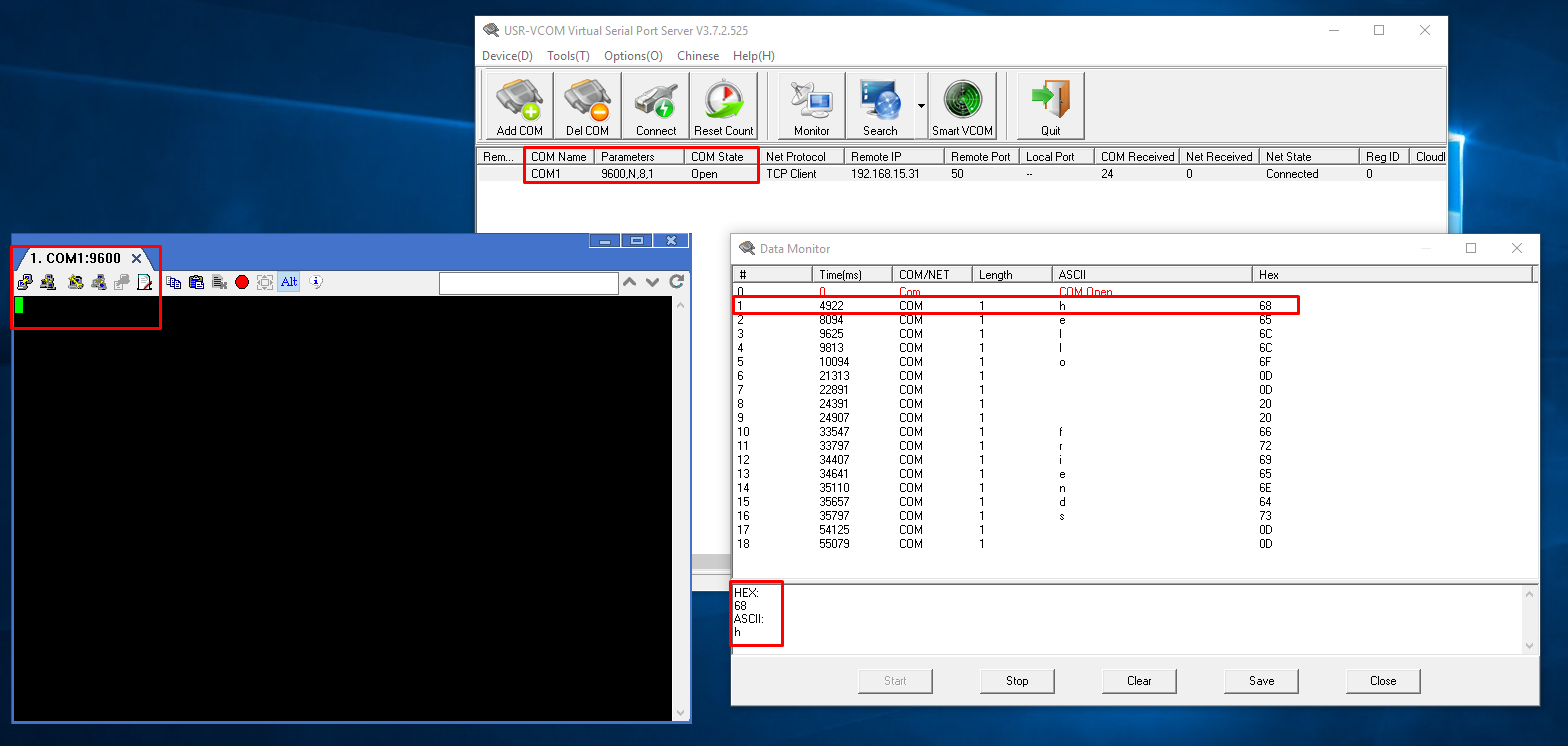

Dmitriy Lizunov Posted June 3, 2019 · Report post В 27.05.2019 в 13:09, Big_Belly сказал: Добрый день! В качестве конвертера используем посоветованный вашим специалистом SNR-Ethernet_RS232/485 (https://shop.nag.ru/catalog/06120.Konvertery-interfejsov/21099.SNR/27889.SNR-Eth-RS232485#desc). Не происходит обмен по RS-485, в то время как обмен по RS-232 проходит на ура! Добрый день. По указанному Вами скриншоту, можно сделать вывод о корректном соединении по протоколу TCP к ipv4 конвертера. Это не отменяет возможности некорректной коммутации самого интерфейса rs485. Прошу проверить правильность подключения A -> A, B -> B , а так же попробовать поменять пины местами, даже при 100% уверенности. Далее для диагностики корректности работы конвертера, предлагаю использовать ранее описанный метод, мониторинга конвертации при помощи утилиты USR-VCOM. Скачать программу можно по данной ссылке: http://data.nag.ru/SNR%20ERD/SNR-Ethernet-RS485%5CRS232/Programs/VCOM%20drivers/ Необходимо установить соединение клиент-сервер по протоколу TCP: Далее воспользоватся утилитой для подключения к последовательному интерфейсу (после удачного tcp соединения, интерфейс появится в диспетчере устройств в качестве виртуального) и запустить окно "Monitor": Затем по результату подключения к COM интерфейсу, отправить значения на конвертацию. По каждому пункту, получим интерпретацию: В моём случае к интерфейсу ничего не было подключено. У Вас при корректной коммутации, на каждый ввод COM, будет ответ от NET. Вот пример вида ответа, но по интерфейсу rs232 (внешне будет похожая картина) Вы так же можете сравнить отправляемые данные и получаемые ответы с указанными в протоколе обмена счетчиков импульса Геркон-4. Данная информация требуется для дальнейшей диагностики проблемы. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

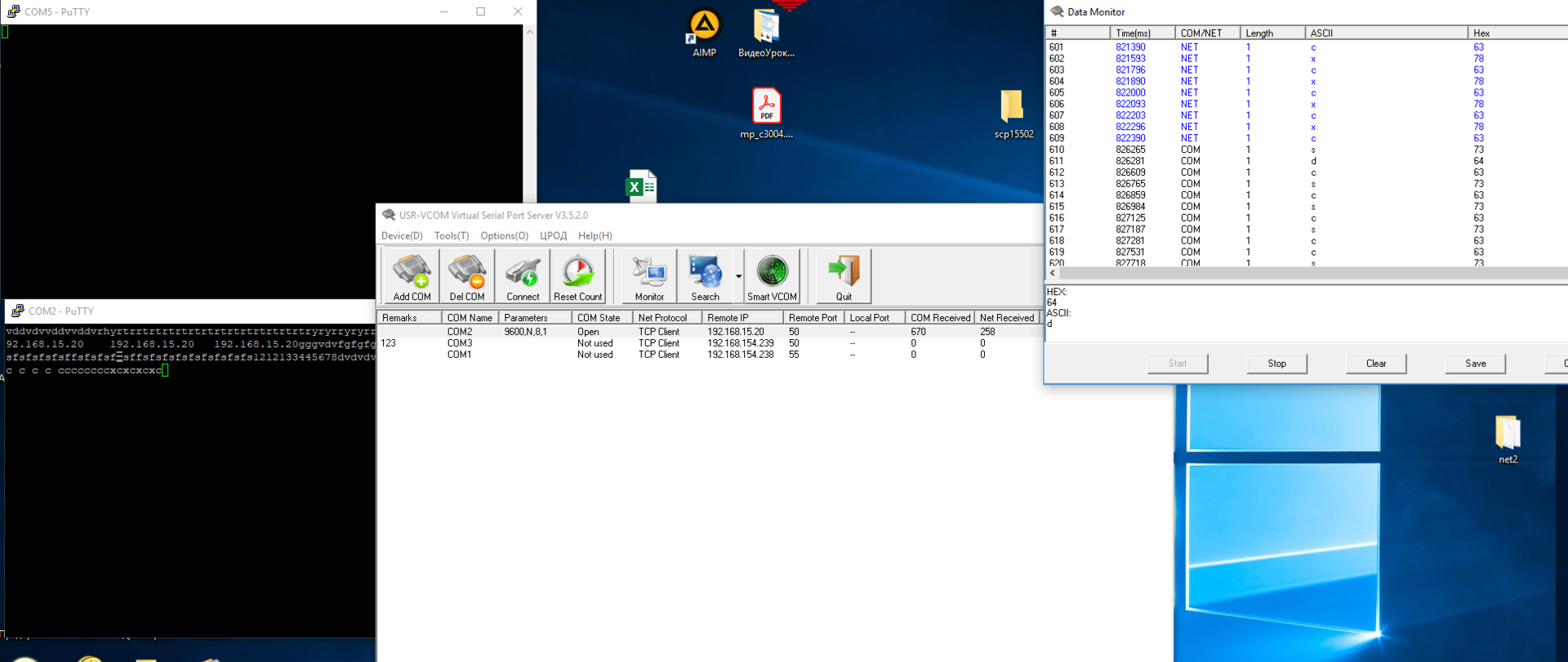

Big_Belly Posted June 4, 2019 (edited) · Report post Добрый день! Произвел рекомендуемые вами действия, результат нулевой! подключил USB-RS485 к ERD напрямую (скриншот) Ради эксперимента подключил параллельно USB-RS485 и ERD к Геркон-4, посылаем запрос с USB-RS485 на Геркон, Геркон на них отвечает (соответственно и на ERD отображается запрос и ответ), при запросе с ERD на Геркон в ответ тишина, и на USB-RS485 запрос от ERD не отображается. Edited June 4, 2019 by Big_Belly Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Dmitriy Lizunov Posted June 14, 2019 · Report post В 04.06.2019 в 14:12, Big_Belly сказал: Добрый день! Произвел рекомендуемые вами действия, результат нулевой! подключил USB-RS485 к ERD напрямую (скриншот) Ради эксперимента подключил параллельно USB-RS485 и ERD к Геркон-4, посылаем запрос с USB-RS485 на Геркон, Геркон на них отвечает (соответственно и на ERD отображается запрос и ответ), при запросе с ERD на Геркон в ответ тишина, и на USB-RS485 запрос от ERD не отображается. Отправил Вам запрос информации в рамках обращения на http://support.nag.ru, которое Вы открыли. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

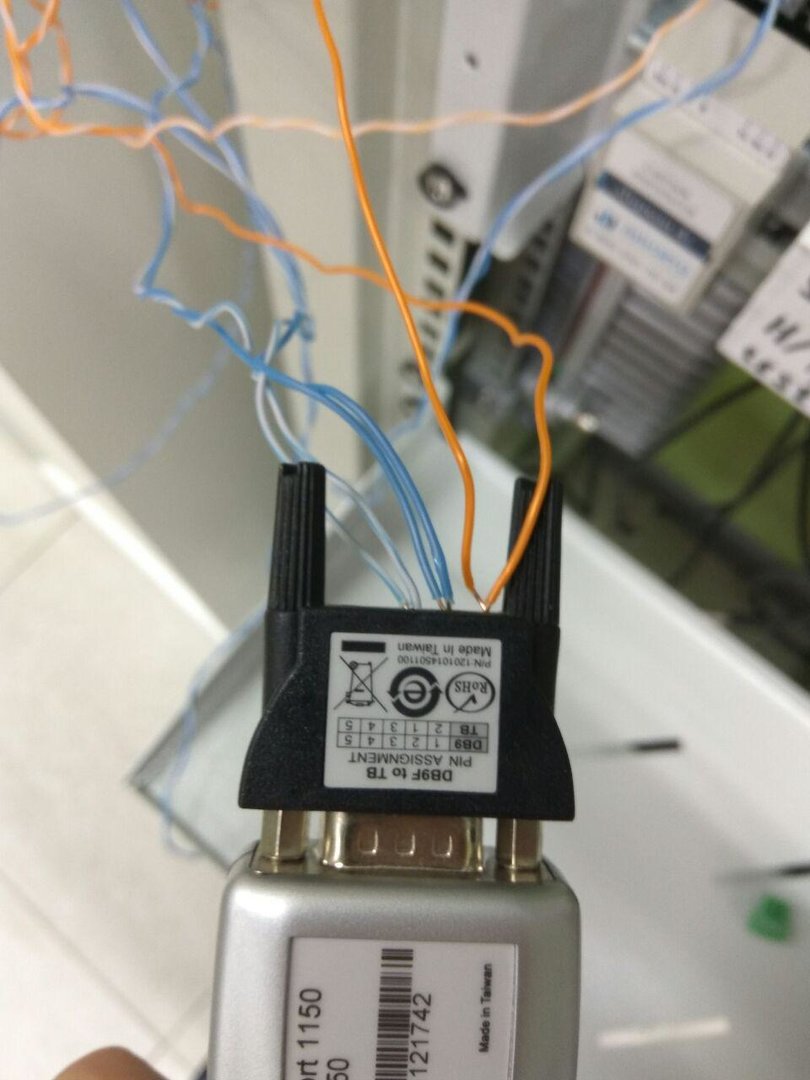

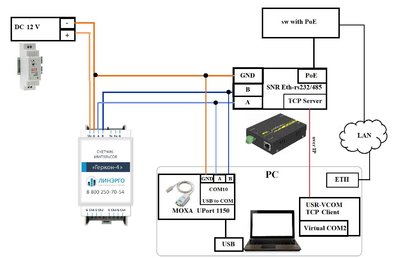

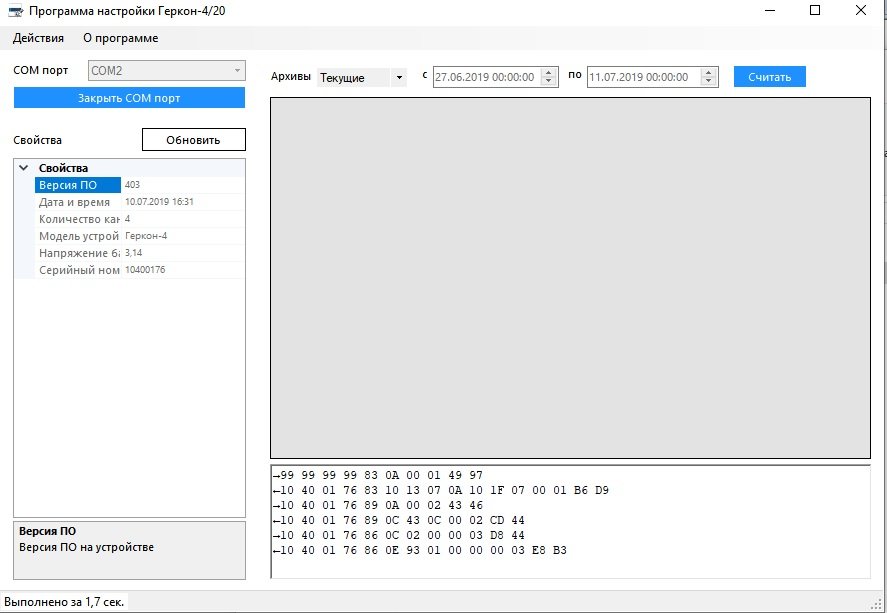

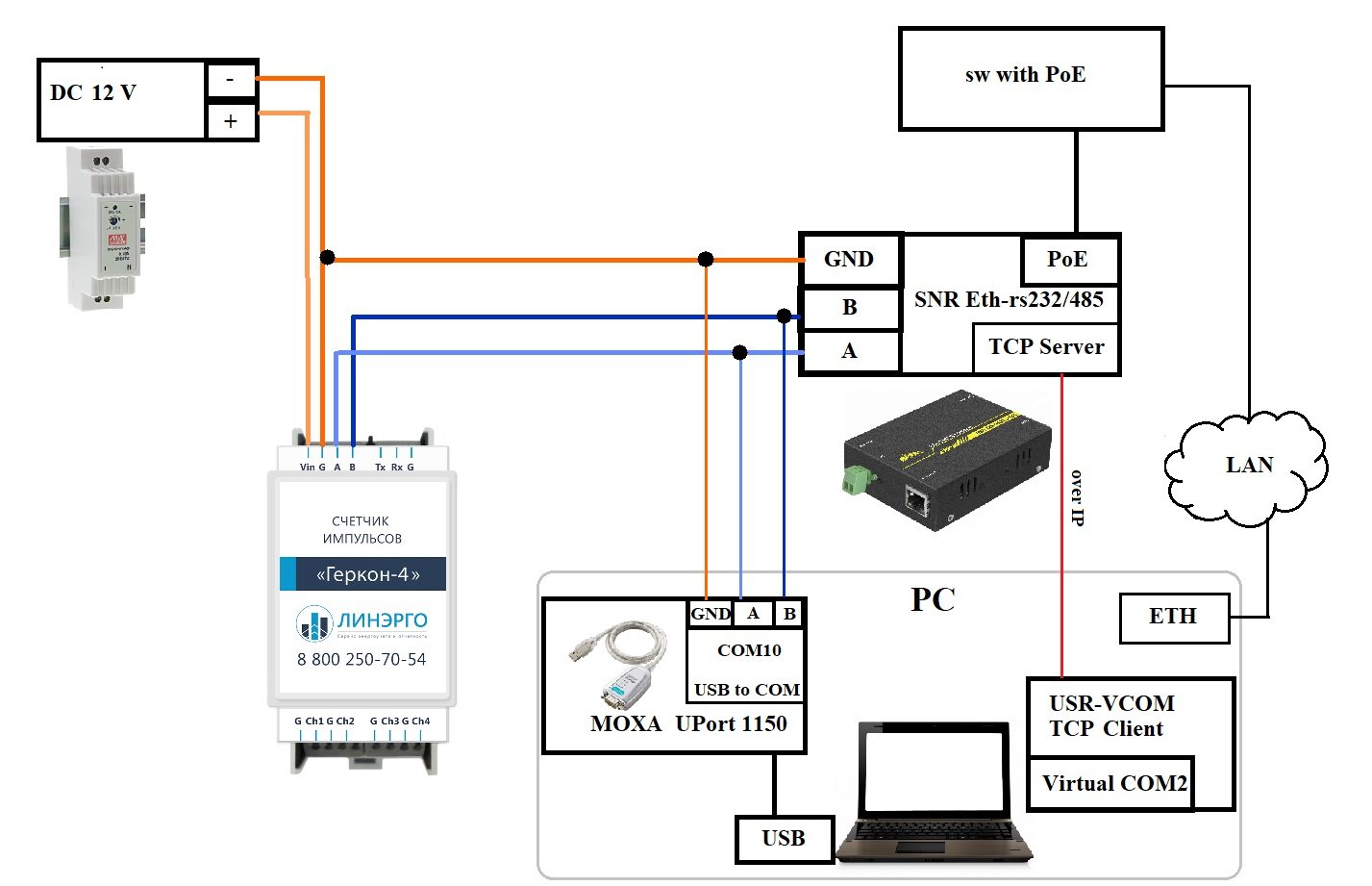

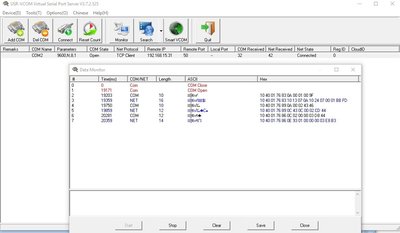

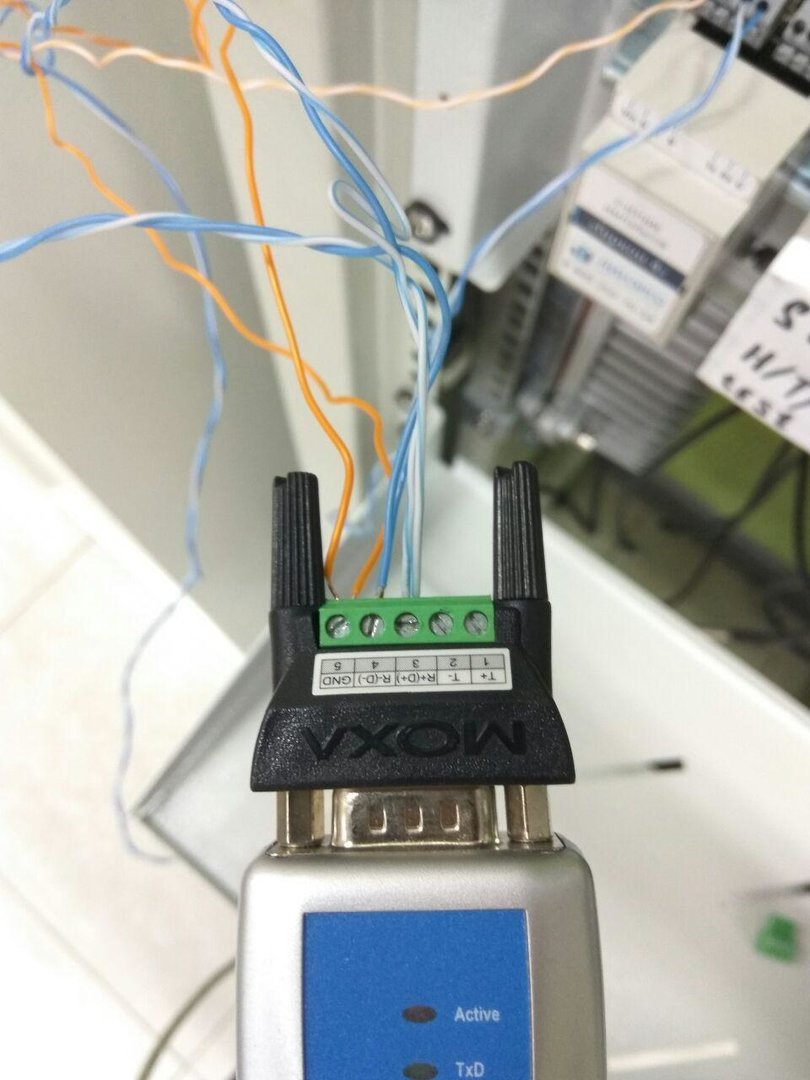

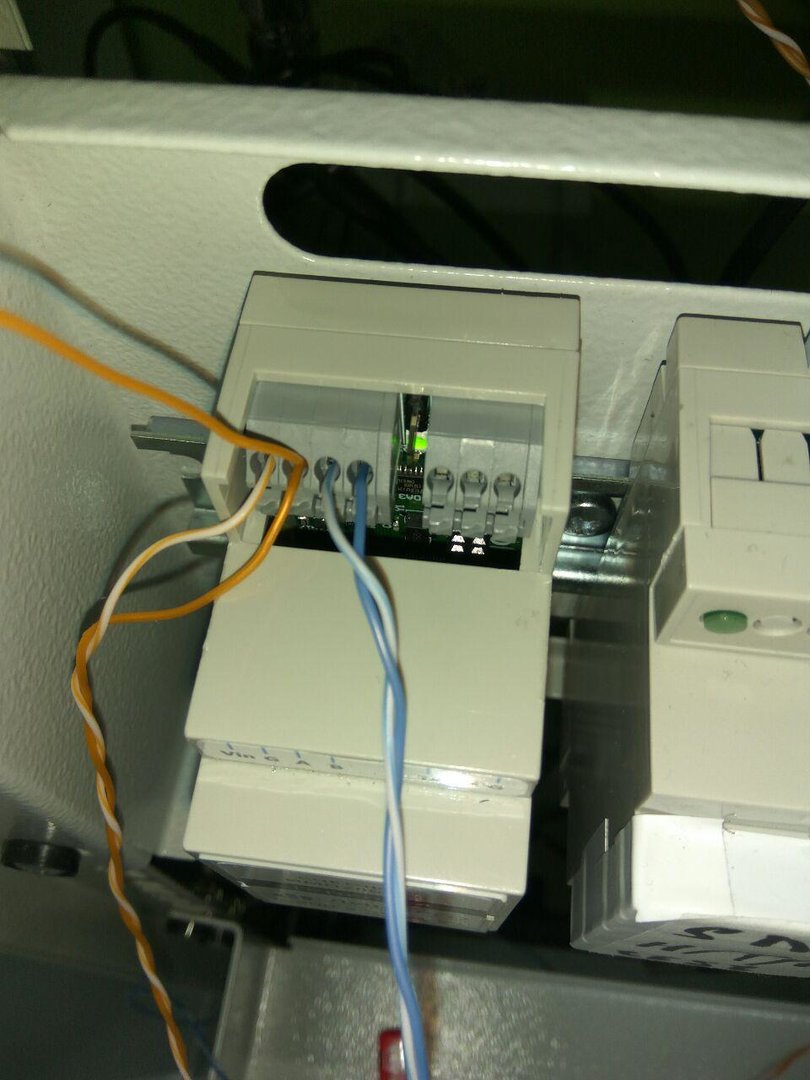

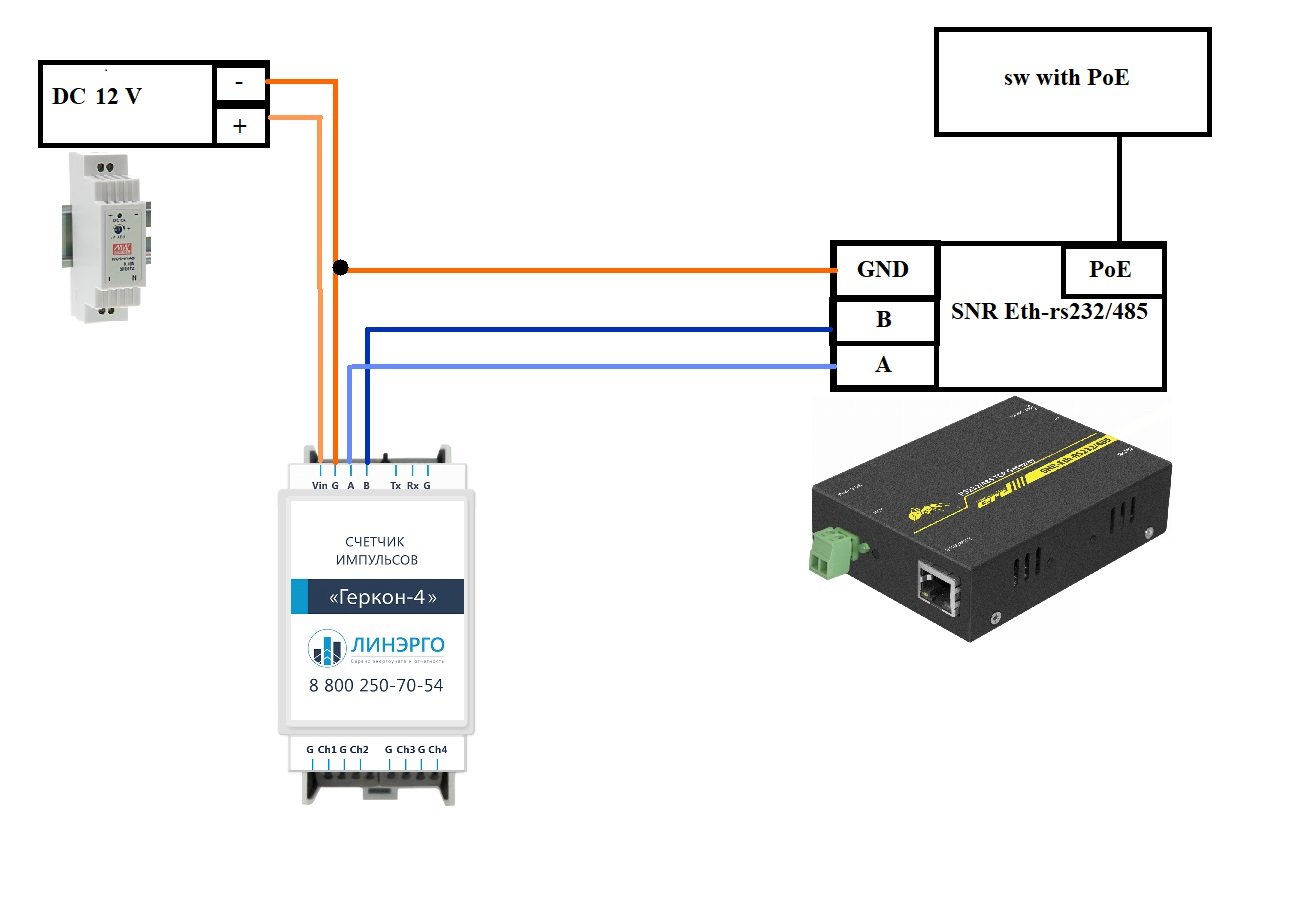

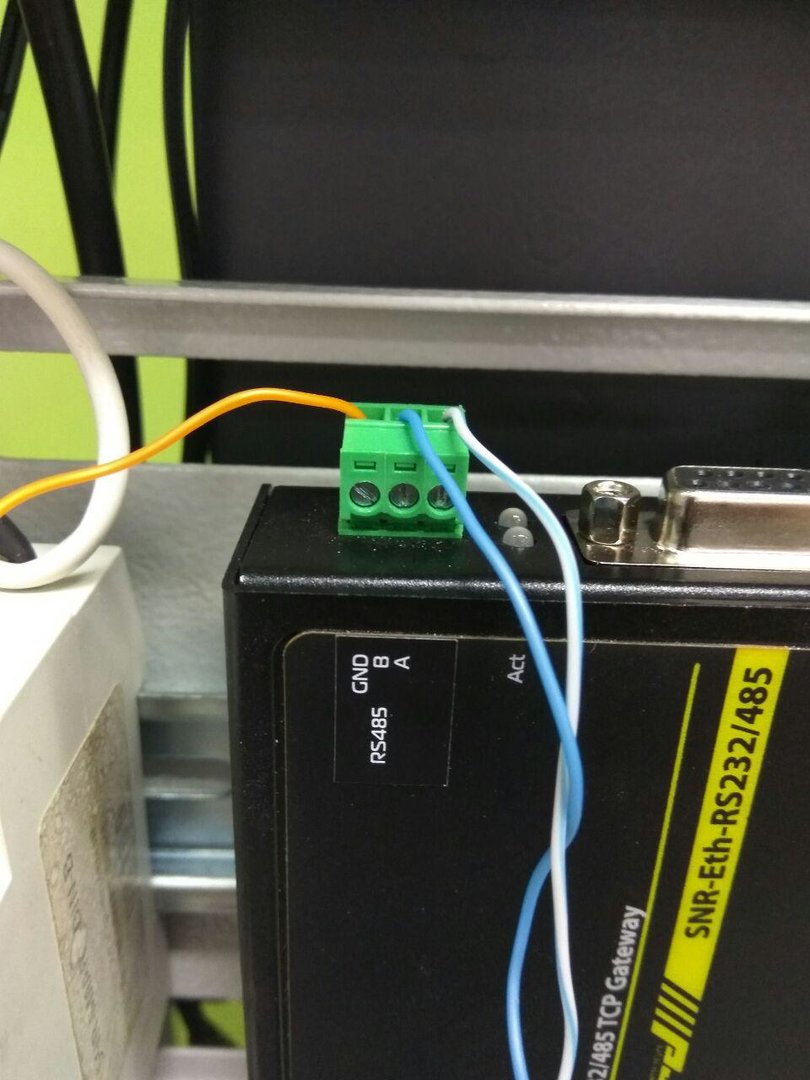

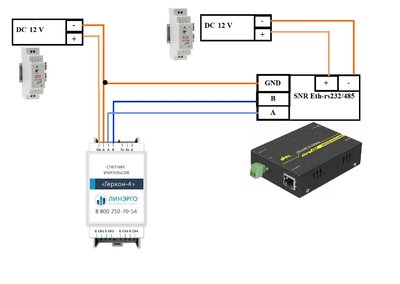

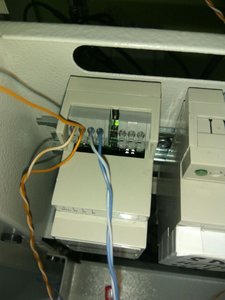

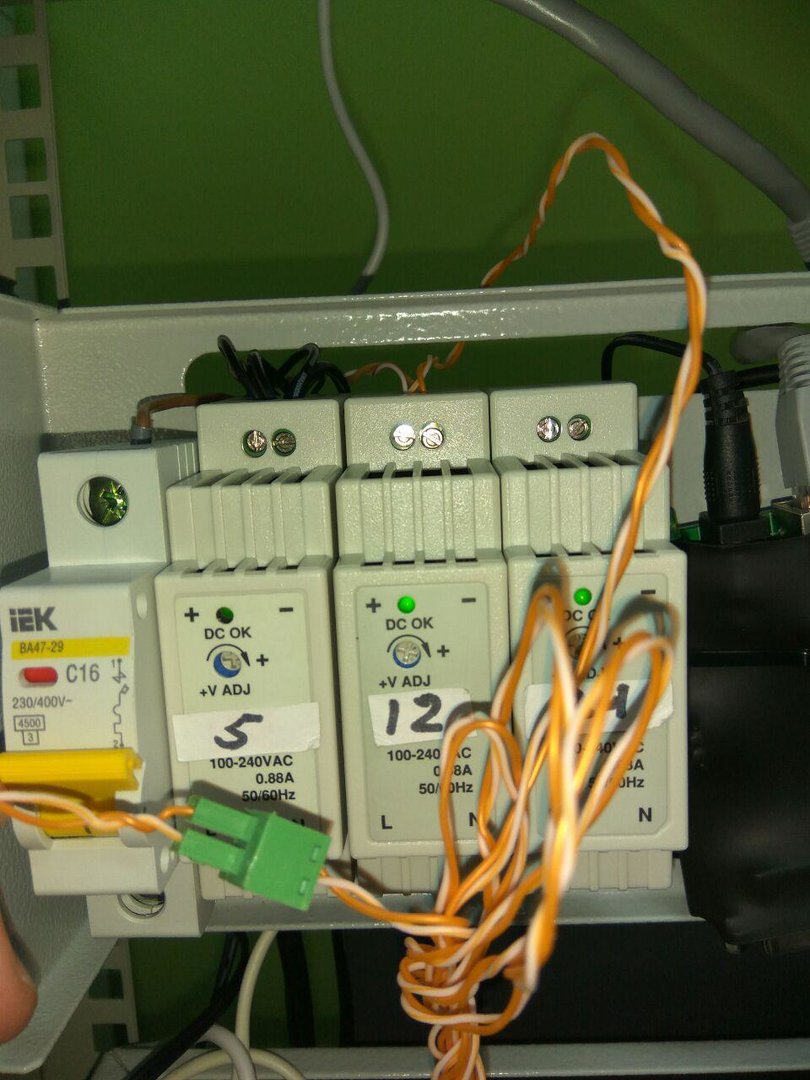

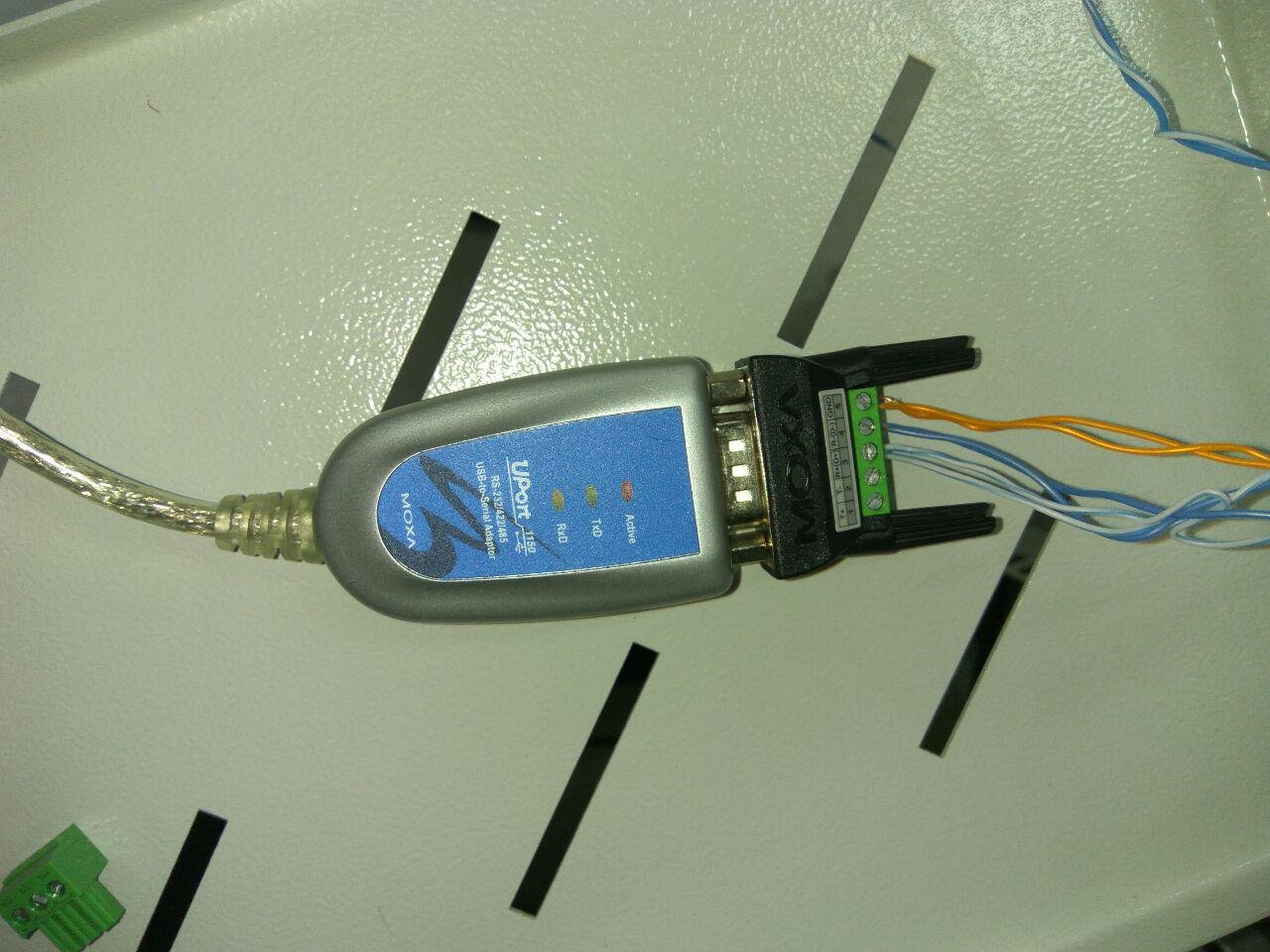

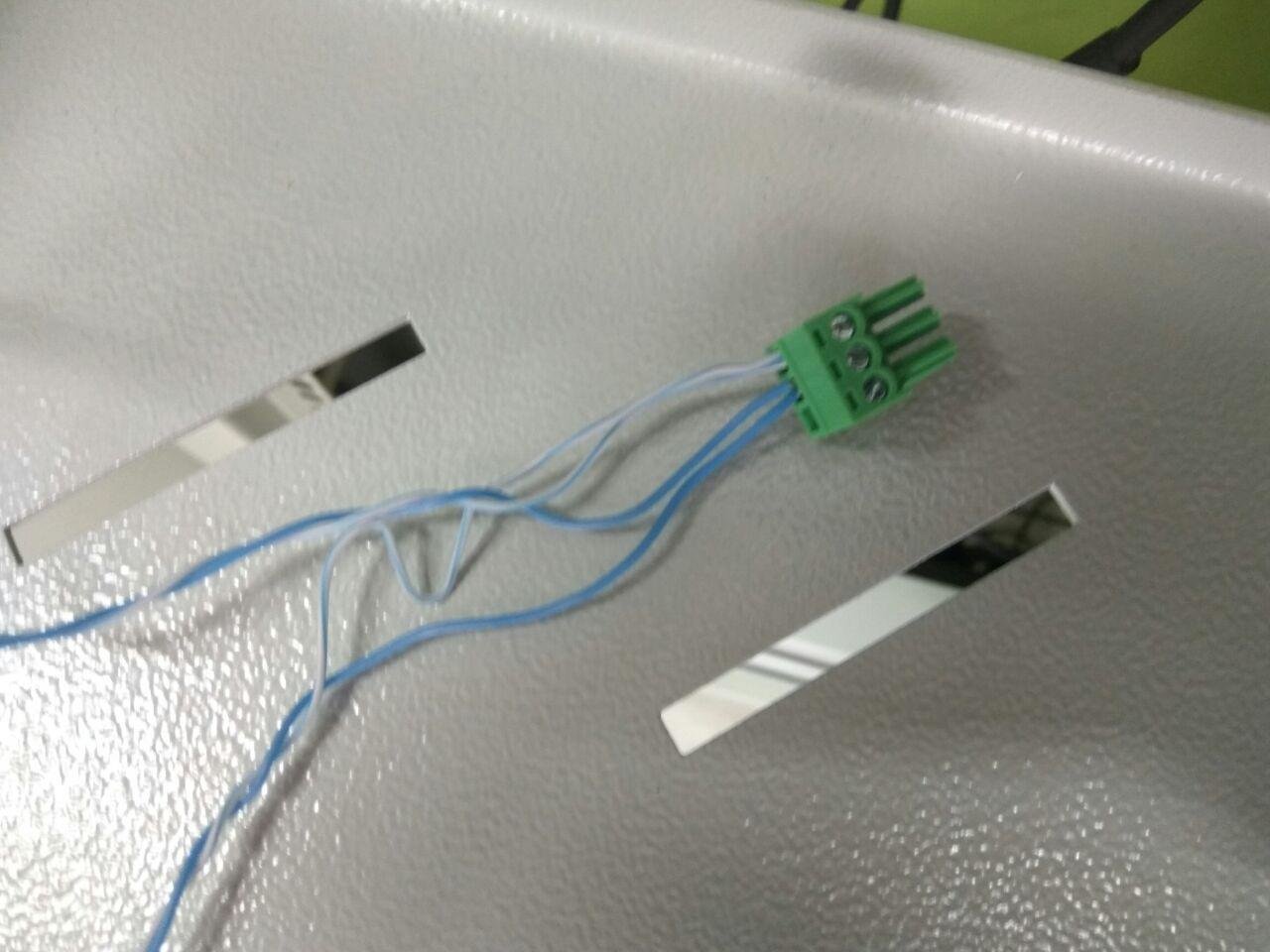

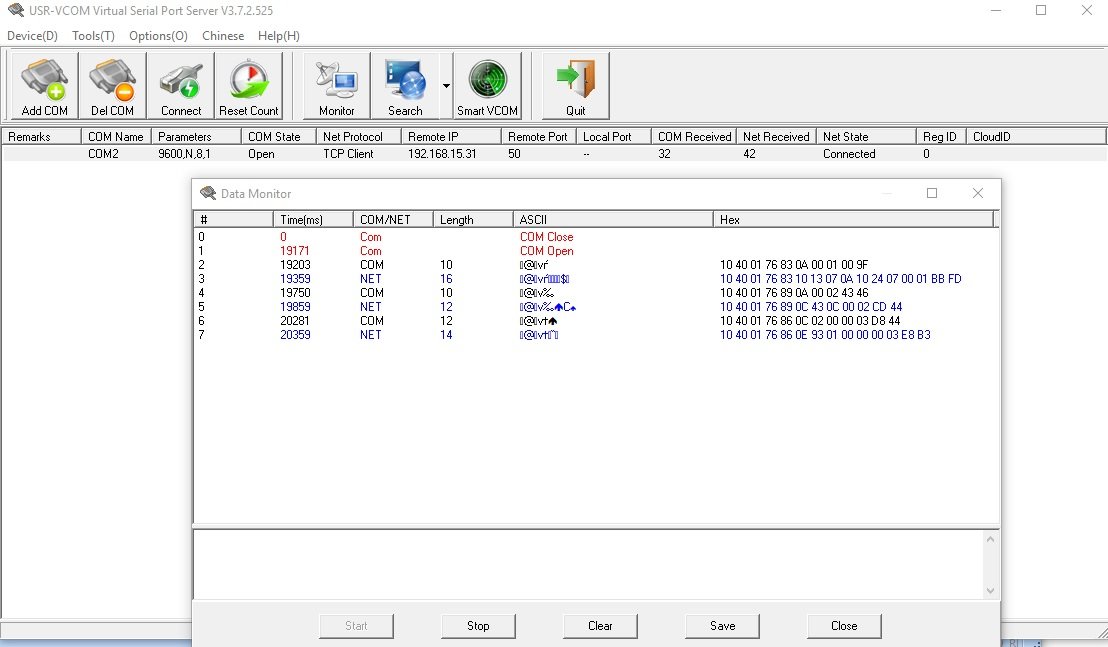

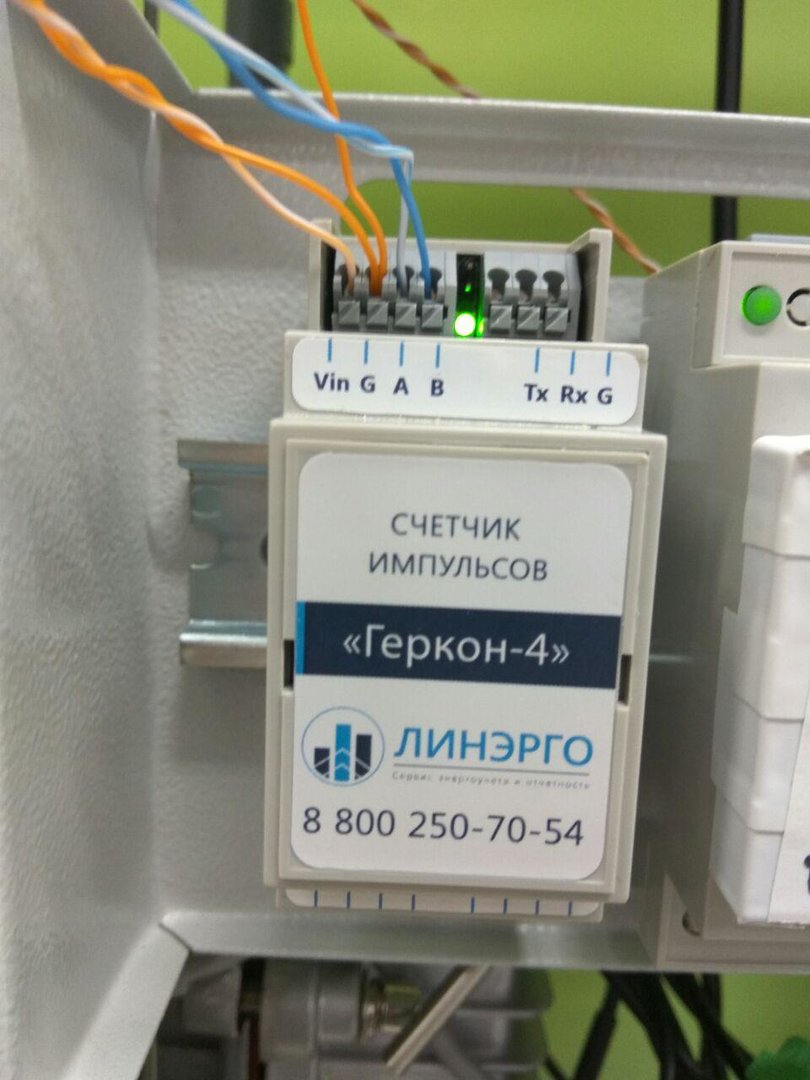

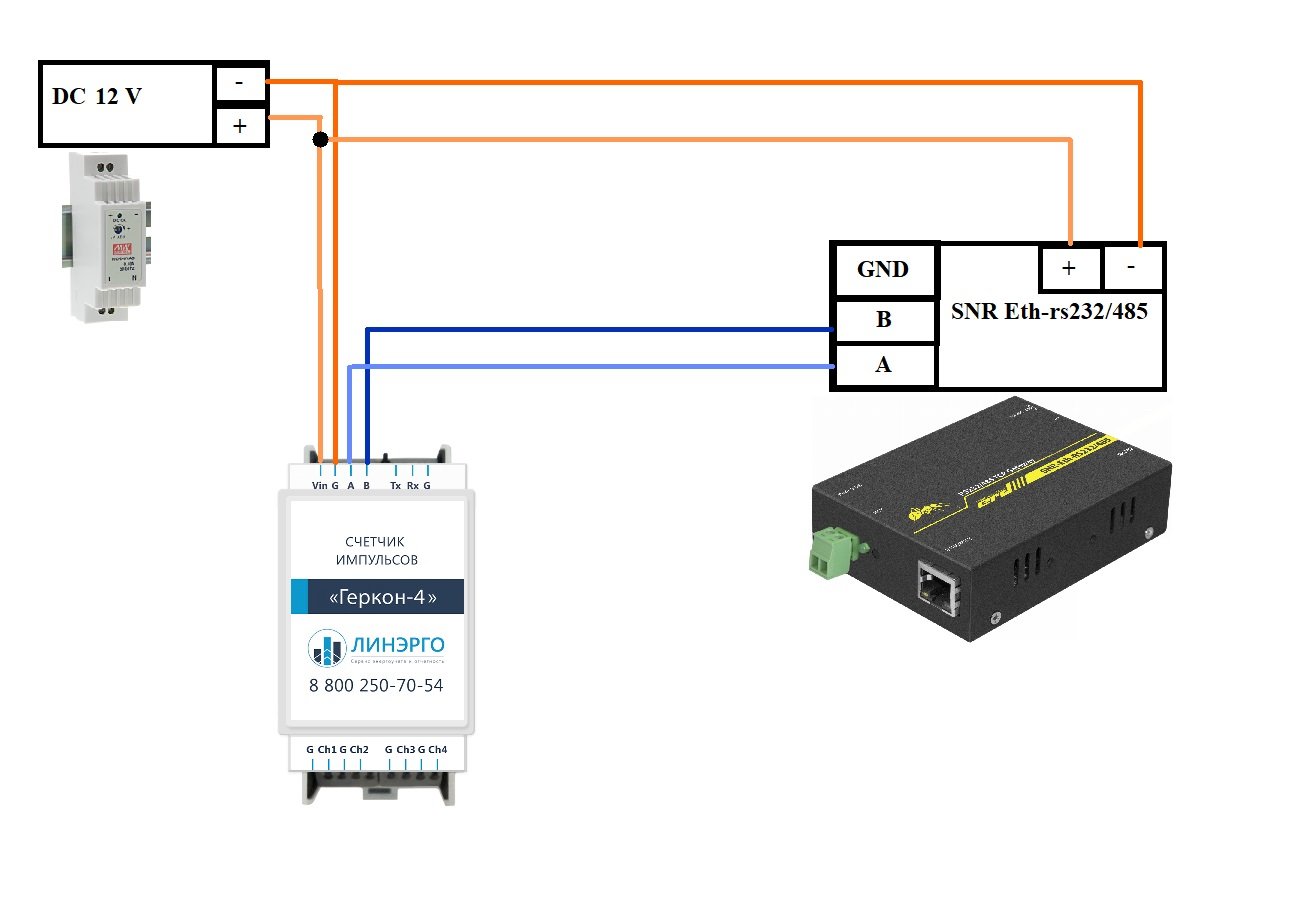

Dmitriy Lizunov Posted July 11, 2019 (edited) · Report post Добрый день. Приношу извинения за длительный ответ. Потребовалось некоторое время, что бы провести тестирование. Для этого мы взяли Геркон-4 у Линэрго. По результатам тестирования могу предложить Вам три рабочие схемы подключения. Основное требование при подключении - это соблюдение 3х контактного подключения по rs485. Так как конвертер не имеет интерфейса для питания внешних устройств по DC, этот момент нужно учесть при коммутации GND. Её необходимо объединить как с "-" источника питания Геркона-4, так и с общей GND конвертера. Первоначально тестирование проводилось с последовательным подключением дублирующего COM для снятия дампа. Для перехвата трафика использовался Moxa USB to COM UPort1150 и программа Serial Port Monitor. В качестве TCP клиента, для подключения к конвертеру, программа USR-VCOM. Цвета распиновки были выбраны случайным образом, по факту наличия проводников нужной длинны. "+" - бело-оранжевый GND / "-" - оранжевый RS485-A - бело-синий RS485-B - синий Схема была следующая: Коммутация на Герконе: DC 12V: Коммутация на USB конвертере: Коммутация на конвертере Eth-rs232/485: Далее было установлено TCP соединение между РС и конвертером Настройка на конвертере: А так же запущен мониторинг COM порта через MOXA. В результате соединение было установлено корректно: Во вложении dump подключения dump rs485 Геркон-4.txt Далее я исключил их схемы конвертер MOXA который использовался для мониторинга. На месте соединения поставил клейму для A и B, GND по нашего контроллера подключил в Геркон-4 на прямую: В результате, схема осталась работоспособна. Далее я рассмотрел все варианты подключения питания для геркона и контроллера. Протестировал возможные варианты коммутации и готов поделится тремя гарантировано рабочими схемами. Схема с питанием PoE: Схема с питанием от одного DC: Схема с питанием от отдельного DC: Все выше описанные схемы, были протестированы на стенде. Работоспособность с Геркон-4 и их программой для обмена данными проверена. Предлагаю попробовать предложенные варианты в условиях Вашей сети. Edited July 11, 2019 by Dmitriy Lizunov Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

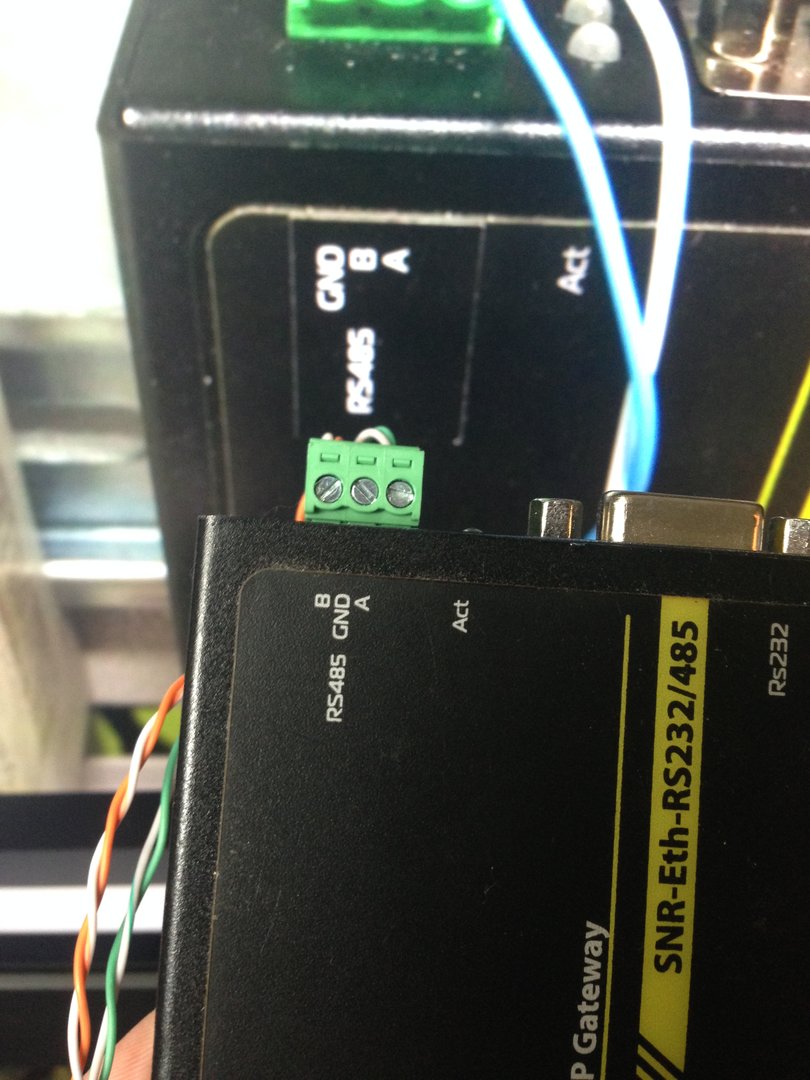

Big_Belly Posted July 19, 2019 · Report post Добрый день! подключение произвел успешно. при выпуске партии перепутали маркировку, В и GND перепутаны местами. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

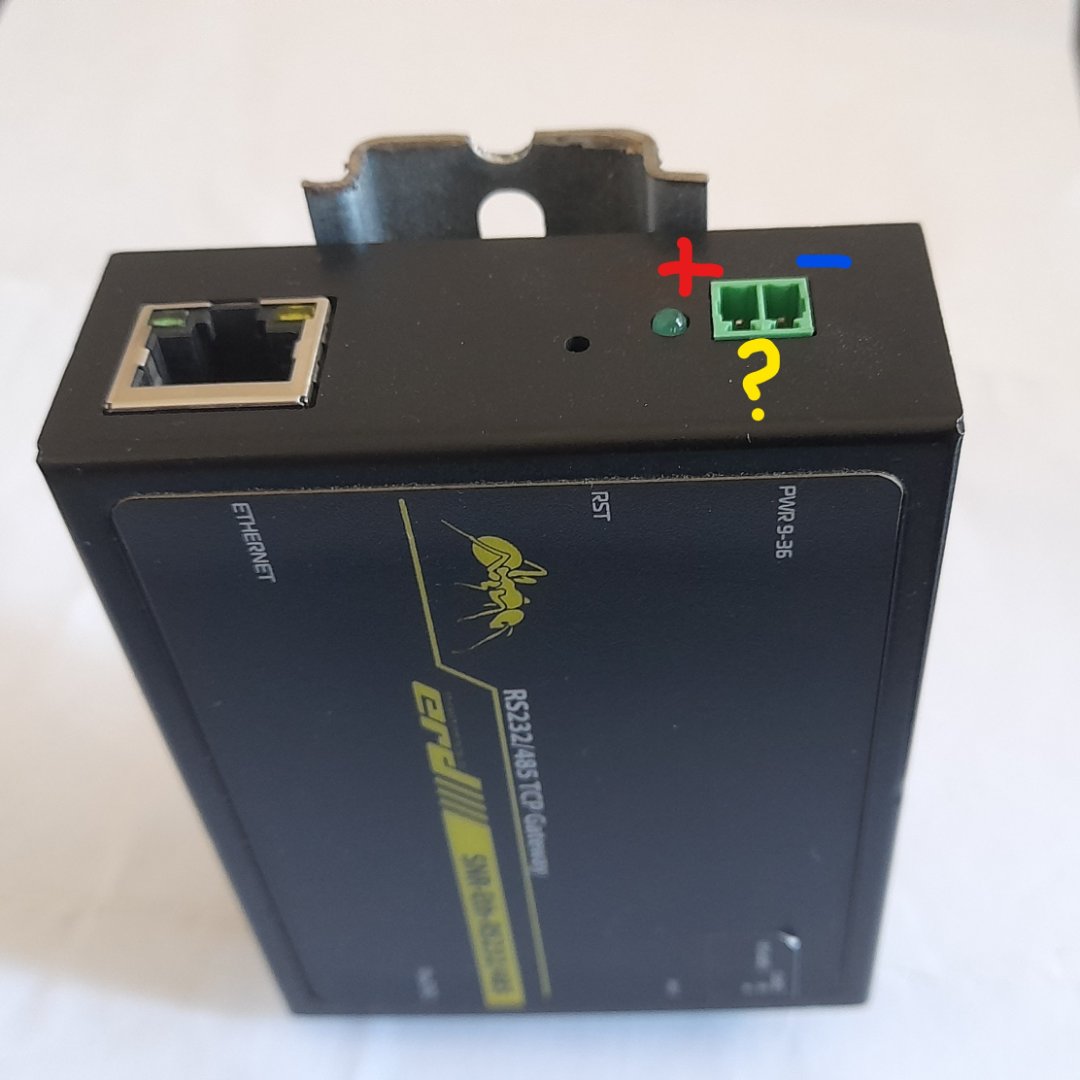

Roman_14571 Posted April 17, 2023 (edited) · Report post Доброго времени суток! Прочитал ветку, все отлично разжёвано, спасибо! Один дополнительный вопрос. Не нашел инструкцию к устройству, на самом устройстве нет обозначения питания DC где +, а где -? Если перепутать полярность это критично для устройства? Edited April 17, 2023 by Roman_14571 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Dmitriy Lizunov Posted April 24, 2023 · Report post Цитата Доброго времени суток! Прочитал ветку, все отлично разжёвано, спасибо! Один дополнительный вопрос. Не нашел инструкцию к устройству, на самом устройстве нет обозначения питания DC где +, а где -? Если перепутать полярность это критично для устройства? Приветствую! У Вас на фото указано верно. "+" находится ближе к светодиоду - индикатору питания: На устройстве и предусмотрена защита от "переплюсовки", но нарушать полярность не рекомендуется, как и превышать номинал источника питания. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
